ampowe Radio KAWESYN pod słuchawki-czy się da?

[nikifor]

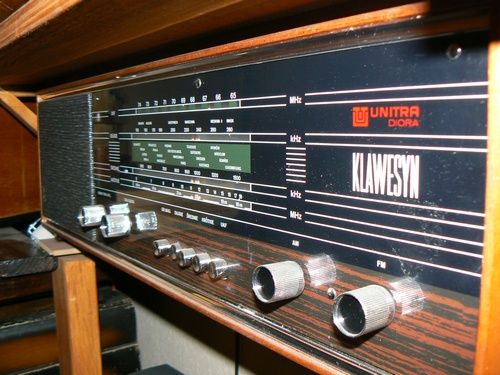

Witam dostałem się ostatnio w posiadanie starego radia KAWESYN-unitra-diora jak się okazało radio jest na lampach i wszystko w nim działa,podłączyłem toto cholerstwo pod przetwornik audio a radio ustawiłem w formie wzmacniacz,jakież było moje żdziwienie jak toto cholerstwo zagrało piękną barwą,pierwszy raz słyszę lampe,dzwięk zwłaszcza wokale są takie jak by osoba siedziała w tym radiu,pianino to tak jak by stało na stoliku,obok radia,a to tylko 1głośnik i mono! zakochałem się w lampowym dzwięku i postanowiłem zrobić sobie z tego radia wzmacniacz słuchawkowy z audiotonu,jest tam transformator idealny do tych lamp,który był by dość drogi osobno.



Ale przed tym chciałem zapytać jak podłączyć mogę słuchawki pod ten transformator głośnikowy w tym radio? chciałem sobie posłuchać dzwięku przez słuchawki,połacze 2kanały mono do jednego,mam słuchawki 300omów więc mają wysoką oporność,proszę o podpowiedzi.

[Gość Arek__45]

http://www.pg.gda.pl/~wste/Kolekcja%20Starych%20Radioodbiornik%F3w/Kolekcja%2520Starych%2520Radioodbiornk%25F3w%20v2.html



....

[Michał Zieliński]

Lepiej je odrestauruj. Zabytek i te sprawy :) I satysfakcja większa że zabytek sobie stoi i zacnie gra... :)

[nikifor]

troszkę mi się wkradły literówki,oczywiście radio to KLAWESYN,no wzasadzie to bym nic z nim nie robił ale troszkę drogie to trafko do zasilania lamp i anody,a tu stoi pod ręką za darmo:) więc możę delikatnie go zdemontuje,porobie zdjęcia jak było zamontowane a potem jak coś to zamontuje się spowrotem i będzie działać:) oczywiście BCB i całej reszty nie będe dotykał,co najwyżej samą ECL86



czyli pod te słuchawki nikt nie wie jk można by to podpiąć?

[Demasked75]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nikifor]

sam schemat nic mi nie mówi jak to podpiąć pod słuchawki 300om,prawdopodobnie trzeba by zastosować jakiś dzielnik rezystorowy,i podpiąć to w miejsce głośnika tylko nie zabardzo wiem jak to wyliczyć dla moich słuchawk,no i ilo watowy musi być rezystor

[Michał Zieliński]

To jakich tych rezystorów byś potrzebował, żeby na wyjściu było 100-300mW ; d



Ta lampa zwyczajnie nie nadaje się na konstrukcję słuchawkową. Za dużą moc ma. zrób sobie prosty wzmacniaczyk na lampie, tesle drogie nie są a i zabawy co nie miara :)

[Krzych 2]

Dlaczego się nie nadaje? Tam potrzebne jest dodatkowe uzwojenie wtórne, a nie rezystory. Osobiście wypróbowałbym trafo telewizyjne pod tą lampę, były takie.

Całkiem możliwe, ze nawet trafo ma odczep, tylko nie wykorzystany- zobacz dokładnie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nikifor]

lampa jak najbardziej nadaje się do wzmacniacza słuchawkowego który to jest ogulnodostępny w avt,i właśnie użyte są tam lampy ecl86 i pcl86 oczywiście wzmacniacz to otl,jeśli chodzo o trafo to nie widzę jakiś dodatkowych odczepów

[stern]

Podłącz te słuchawki normalnie w miejsce głośnika bezpośrednio i sprawdź czy przy wyciszonym sprzęcie poziom szumów i przydźwięku będzie akceptowalny. Jeśli tak, to może tak zostać, jeśli nie, to potrzebny będzie dzielnik rezystorowy na wyjściu. Można też zamiast dzielnika dać potencjometr drutowy 100 lub 220 Ohm.

[nikifor]

podłączyłem,z tego co widzę słuchawki lepiej grają te 300omowe te 32 tak sobie trochę płasko,ale w tych 300om jest naprwde rewelacyjna dynamika,teraz wiem ze TPA6120 to on jest jazgotliwy i nie mam mocy aby takie słuchawki ruszyć na przyzwoitym poziomie,buduje otela,ciekaw jestem tylko jaki będzie dzwięk z tego otela,bo w słuchawkach teraz brumi tak dość mocno,ale jeśli nic nie gra,jeśli gra muzyka brumu nie słychać
