Shiga mini kit - zamówienie

[ola98]

czy planowane jest jakieś zbiorowe zamówienie na obudowę ?



pzdr

[Kopczas]

z obudowami to fajny pomysł chociaż rodzi komplikacje ze względu na indywidualne gusta estetycznie. poza tym kwestie organizacyjne: niektórzy będą zasilanie trzymać w osobnej obudowie, inny wszystko razem.tak czy inaczej, jest to kwestia do rozstrzygnięcia.

[Kajo]

Z Mojej strony zamówienie na pozostałe części uważam za zamknięte ...dziś posegregowane części pojechały kurierem UPS do kolegi ja_brzoza.



Proszę zwrócić uwagę na małe elementy w mniejszym woreczku ...diody smd i tranzystory.



pozdrawiam Krzysiek





MARER dzięki :)

[ja_brzoza]

Witam.



Dostałem dziś elementy od kol. MARER-a.

Z kol. marosikiem nie zrozumieliśmy się i elementy poszły nie pod ten adres. Będę je miał pod koniec tego, albo na początku przyszłego tygodnia.



Ponieważ czas oczekiwania na trafa i docisk to około miesiąca, mam propozycję: porozsyłam osobno elektronikę teraz a trafa i docisk jak będą. Każdy będzie mógł sobie powoi już "dłubać". Nawet będzie bezpieczniej dla delikatnych części jak pojadą same. Co do kosztów wysyłki mam jeszcze nadpłaty z tytułu niższej ceny kitu, którą finalnie dostaliśmy, a której nie zwracałem biorąc pod uwagę tego typu nieprzewidziane wcześniej koszty.



W tym miejscu, proszę, o przesłanie mi adresów do wysyłki.



Elementy dla osób, które mają odebrać w Wa-wie i które tak ustalały, prześlę do marosika. Do niego też pójdą zestawy dla osób, którym zadeklarował się pomóc z lutowaniem.



Pozdr

Łukasz

[notoryczny]

Witam w wirtualnej przestrzeni ;-)



No właśnie mam nadzieję, że kolega marosik wesprze w finalizacji projektu i polutuje co trzeba;-) .



R.)))

[audiophill666]

o ja cie, o ja cie.. aż mnie już świerzbi stacja lutownicza ;)

[Kopczas]

o ja cie, o ja cie.. aż mnie już świerzbi stacja lutownicza ;)



:D:D:D radość jak w przedszkolu :D:D

[audiophill666]

:D:D:D radość jak w przedszkolu :D:D

nie w przedszkolu, ale wśród grona "zboczeńców" ;)

[marosik]

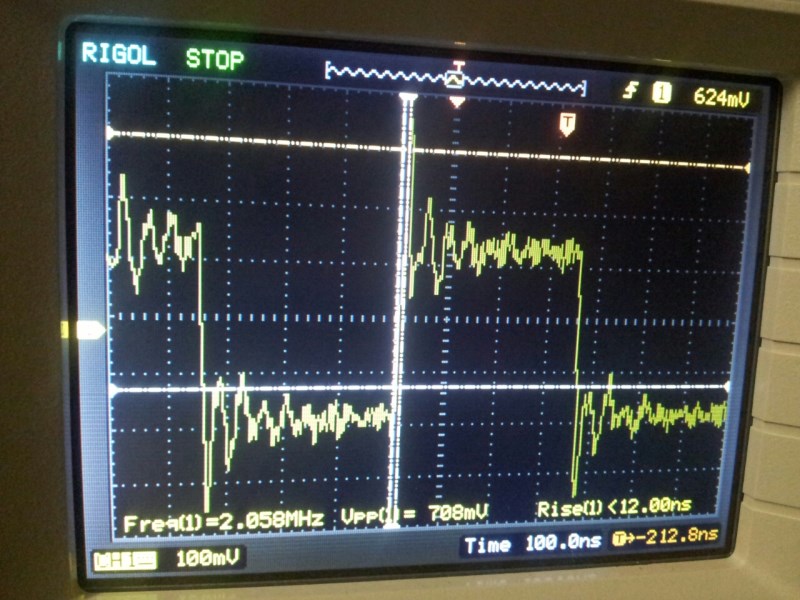

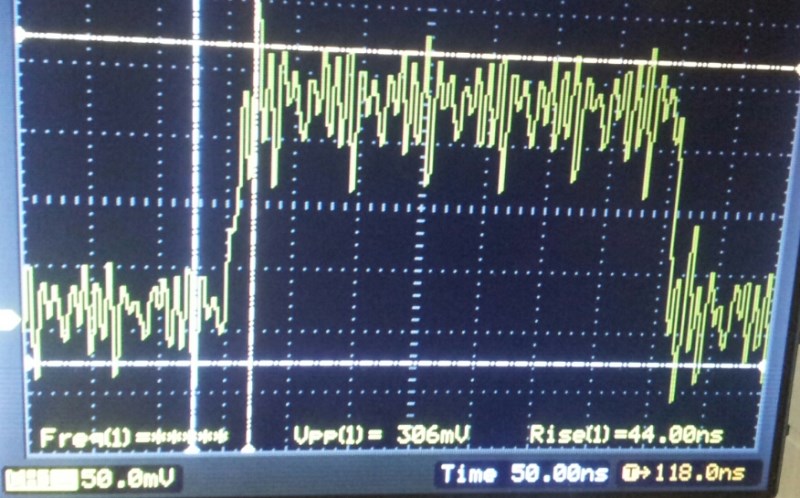

Wyjscie z szeregowym 75R. Pomiar przy dacu tzn obciazenie 75r.

Widac narastanie zbocza, vpp i ksztalt impulsu.



7474 (wyjscia symetryczne) steruje trafko cyfrowe przez kond 47nF



wyjscie z dzielnikiem rezystorowym czy to bezposrednio z bramki 7474 czy przez trafko wyglada cienko. postaram sie zamiescic..

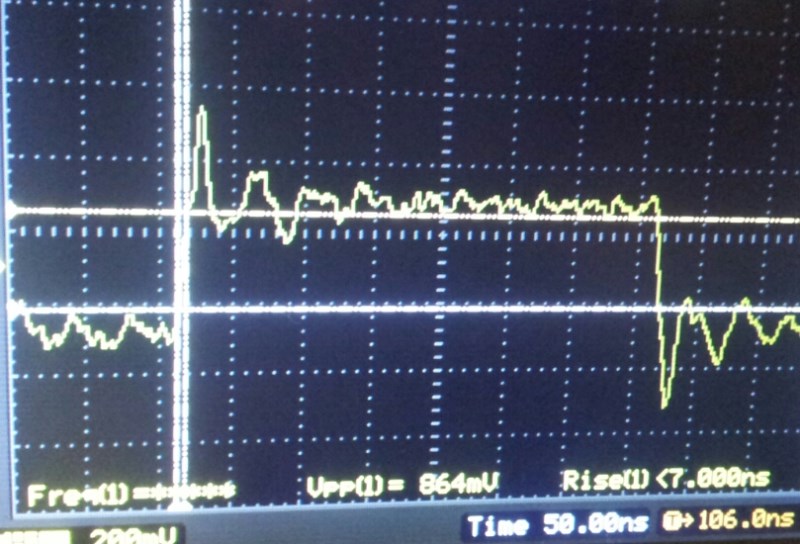

mysle ze wyglada satysfakcjonujaco. wyjscie bezposrednie z zegarka obciazonego np dacem (pcm56) narasta przez okolo 20ns



nie bardzo wiem jak sie pozbyc oscylacji przy widocznej 1

niestety przy pomiarze maja okolo 90Mhz

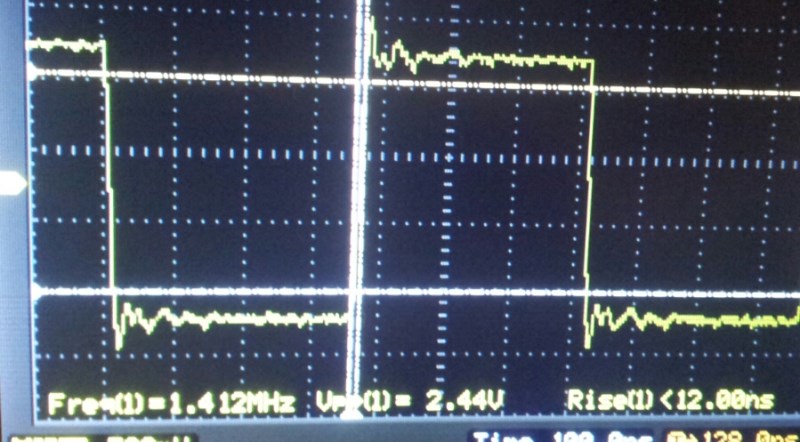

tu wyjscie z dzielnikiem rezystorowym o lacznej wartosci 75R wartosc szeregowego opornika 660R



jeszcze pare fotek.

wszystkie bez uzywania kondka..

jak ktos chce sobie wybrac wyjscie to fotki sa podpisane.

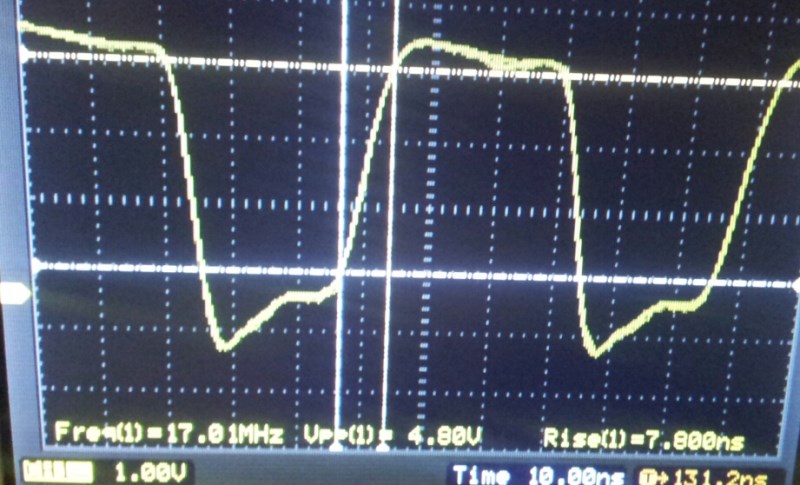

ciekawie wyglada sygnal bezposrednio z 7474 (z dzielnikiem). w stanie cyfrowej 1 widac jak sprawdza wejscie w wg clocka (moze jeszcze zamieszcze fotke)... to niestety daje oscylacje okolo 90Mhz.

musze sprawdzic jak zadziala z nadajnikiem linii sterowanym przez 7474. on nie powinien widziec tych wahan napiecia...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[notoryczny]

Czarna magia :(

[Kopczas]

marosik,

a które to to gra najlepiej :)

[marosik]

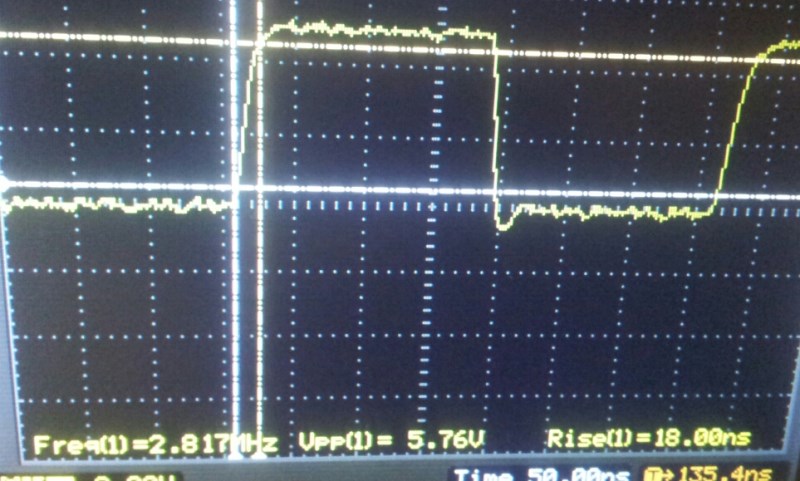

dzis sprawdzilem bramkowanie 7474 tzn przepuscilem sygnal z 7474 przez 74act14

sygnal wyglada lepiej. nie ma tak duzych oscylacji przy jedynce.

brzmieniowo chyba takze najlepiej. za kazdym razem z dzielnikiem sygnal jest z pikami przy przelaczaniu. z szeregowa rezystancja wyglada to lepiej.

pomiary robione na gniezdzie daca

scalaki steruja trafko separujace przez kond 100nF (akurat taki byl ale 47nF w zupelnosci starcza)

jest tylko jeden malusi problem. na wyjsciu mamy 4.5vpp

a powinno byc okolo 1.5 i to moze wlasnie tak dobrze wplywac na dzwiek.

dla mnie to nie problem bo w dacu mam odbiornik linii a on moze odczytac sporo ponad to....



na takim wyjsciu mamy

dzwiek szybki precyzyjny jak zyletka, bardzo dobra scena bez zmulenia. wokalisci i instrumenty bardzo dobrze zlokalizowane na scenie w glab na szerokosc i wysokosc. miotelki slyszalne bez wiekszych problemow. wypelnienie instrumentow jak trzeba, slychac barwe i wielkosc pudel rezonansowych, wielkosc talerzy, na jednej linii slychac skrzypce a przed nimi np trojkat. oba instrumenty ze swoimi wybrzmieniami.

stopa z szybkim atakiem i dobrym zejsciem potrafi byc bardzo precyzyjna ale jednoczesnie w niektorych utworach bardzo ciepla z charakterystycznym pchnieciem powietrza a nastepnie dzwiekiem...



to wszystko oczywiscie z innego scalaka (sony cxd1125...) ciekawe jak zagra z naszymi sanyo.



teraz tylko musze jakos rozrysowac schemat i przeslac do jednego z forumowiczow do zaprojektowania plytki.

[marosik]

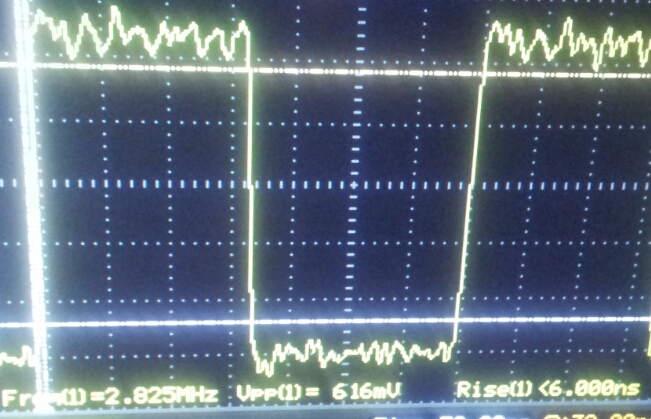

kolejne wyjscie sprawdzone i chyba jak na razie najlepsze. zmniejszone napiecie wyjsciowe za pomoca rezka 330R i szeregowo kond (czyli dodane na pierwotnym 330R)



i na tym zmiany sie koncza. napiecie vpp jak widac jest ok. dzwiek bardziej bezposredni i otwarty juz bez ostrosci. co ciekawe niektore dzwieki pojawiaja sie za nami >? np kolatki takie male hiszpanskie>??? dziwny efekt powiem szczerze.. dzwieki niosa sie po scenie i odbijaja od podlogi> wczesniej tego nie bylo... przypomina bardziej czar niz muzyke. mozna siedziec i sluchac.

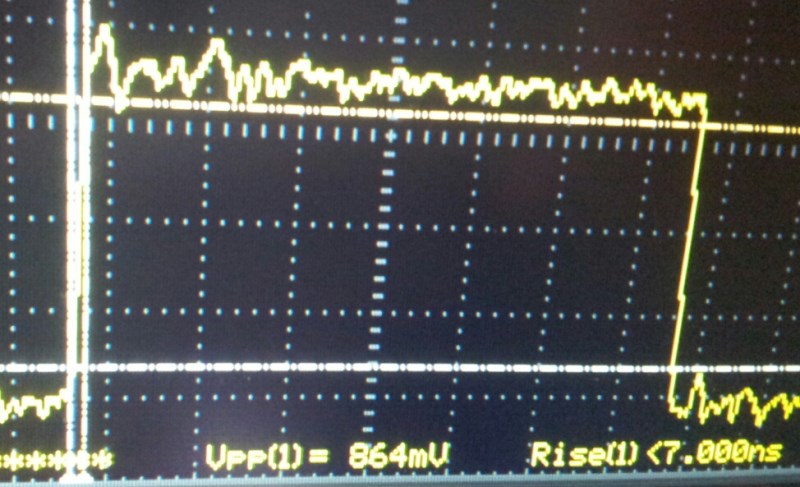

wykres wyglada tak:



oscylacje przy logicznej jedynce na poziomie 80mV i czestotliwosc okolo 90Mhz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kajo]

<br />tu wyjscie z dzielnikiem rezystorowym o lacznej wartosci 75R wartosc szeregowego opornika 660R<br />



Marosik a próbowałeś dzielnika o takich wartościach ( info ze strony:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ) kolegi wujek_leon



Pozwolę sobie zacytować : Tłumaczenie z translatora :



" Rezystory wyjścia



"Stary" Shigaclone nie ma rezystorów na wyjściu, bo (oczywiście) JVC boombox nie miał być używany z zewnętrznym DAC. LC78901 nie przeszkadza i działa szczęśliwie niezależnie. Poziom sygnału jest produkowany jednak stosunkowo wysoki (ok. 2 V), które jest zbyt wiele dla niektórych DAC. Według opisu SPDIF, należy 0,5 V.



Można temu zaradzić za pomocą prostego dzielnika napięcia (L-pad):



Uwzględniając LC78601 znamionowego prądu wyjściowego, optymalne wartości rezystorów są:



R1 (seria): 300 R

R2 (shunt): 100 R



Jeśli jesteś na napięty budżet, Dale to rozsądny wybór dla obu pozycjach.



Na dźwięk możliwie najlepszy, 300R stanowisko powinien używać "nude" Vishay (aka Z201 Z-folia, aka Texas Components TX2575), Shinkoh tak daleko sekund. Nude Vishay ogranicza dynamikę nieco, ale wzrost w szczegółach jest tak wielka, że uważam, że jest to fair trade-off ogólnej. Jeśli religijnie zachować swój sprzęt na boku delikatny / ciepłe (i nie przeszkadza utraty szczegółów), należy rozważyć Riken lub Kiwame tutaj.

najlepszy ogólny wybór dla 100R pozycji wydaje się być Caddock MK132 (wyważony ogólnie dźwięk warmish ton; lekko mętna, w porównaniu do Shinkoh) rozsądne alternatywy obejmują Shinkoh (dobrze szczegółów, ale zimny odcień) i Kiwame (mniej szczegółów, lekko ciepłe). Riken jest to dobry wybór, jak również, jeśli można je znaleźć ...



Moje ręcznie robione rezystory wydają się równie nadaje się zarówno dla pozycji: standardowe rezystory mają mniej więcej równoważne do Vishays szczegół, ale bez utraty dynamiki; Invisistor jest o wiele lepiej niż Vishay, w każdym aspekcie. NIE zalecane są: "nude" Vishay w pozycji bocznika - strasznie spłaszcza dynamikę; Amtrans AMRG - wprowadza wybitnych colourations gdziekolwiek użyłem go, Audio tantal Uwaga - ich dźwięk jest podobny do Kiwame (trochę bardziej neutralne), ale są cztery razy droższe, wartości tak bardzo zła. ..





Powyżej jest optymalne podejście jeśli lubisz robić rzeczy "przez książkę". Jeśli nie przeszkadza ładowanie LC78601 trochę poza specyfikacją jednak nawet lepsze rozwiązanie istnieje:



75-ohm Pi-pad







Aby osiągnąć idealny 75ohm wejście i impedancji wyjściowej i 12dB (tłumienie, które jest wymagane, aby powalić sygnał z 2V do podręcznika 0.5V), wartości rezystorów są:

R2 (seria) = 139,8 R

R1, R3 (shunt) R = 125,3



Takie podejście eliminuje odbicia sygnału w tłumik i (nic dziwnego) daje znaczną poprawę dźwięku, zwłaszcza czystość trwa skok. Nawet wykonane z gorszych rezystorów, Pi-pad będzie generalnie wyprzedzić L-pad (jeden chlubnym wyjątkiem jest, gdy L-pad jest z moich Invisistors w takim przypadku rzeczywiście bije Pi-pad - patrz post # 5888 według [woodturner -fran]).



Jest jeden drobny problem z Pi-pad, oczywiście: 125.3R i 139.8R nie są bardzo powszechnie dostępne wartości rezystorów. W rzeczywistości, o ile nie można tworzyć własne rezystory (lub zamówić je ręcznie ze mną), jedyną opcją jest kupić gotową 75ohm tłumik za telewizję kablową / satelitarną, takie jak to:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) pdfs/HAT-6-75.pdf

Występują w kilku różnych wartości tłumienia (od 3 do 20 dB, jak sądzę). Wartość tłumienia szukamy jest 12dB, ale ponieważ nie jest dostępny, albo 10 lub 15 dB powinno być dobrze. Nie są one bardzo drogie (nie wiele więcej niż dwa fantazyjne rezystory audio-klasy!), Więc można kupić kilka i dostosować do smaku. Minusem jest to, że tylko ze złączami BNC - jeśli używasz standardowych gniazd RCA / kable, trzeba będzie BNC-RCA adapter (są tanie i dostępne w większości sklepów elektronicznych, lub eBay).



Pi-pad wykonany z moich standardowych rezystorów brzmi bardziej naturalnie niż BNC tłumikiem, mimo że droższe. "Ultimate" rozwiązanie, a co używam, jest Pi-pad wykonany z moich sztandarowych rezystorów . Są one wprawdzie bardzo kosztowne, ale - jak podkreślił Fran - są nadal dobra jakość w porównaniu do kabli ..."



Pisałem do Elpodu i mogą wyprodukować żądane oporności 139,8 R i 125,3 R o poniższych parametrach:



" interesujące Pana wartości rezystancji mogą być wykonane z tol. 0,01% i stabilności temperaturowej TC5. Cena zależy dodatkowo od zamawianej ilości rezystorów.

Np przy zamówieniu RWE 0207

125,3 R 0,01% TC5 - 1-9 szt. - 15,00 PLN/szt. netto"

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[yogilla]

Zastanawiam się nad wyborem DAC-a pod ten konkretny napęd , chociaż nie do końca , bo chciałbym żeby miał też wejście USB . Nie mam i nigdy nie miałem zewnętrznego przetwornika, dlatego proszę o pomoc doświadczonych kolegów . Mimo że temat ten był już nieraz poruszany wydaje mi się że z uwagi na spostrzeżenia odnośnie wielkości tych napięć może okazać się że niektóre DAC-i radzą sobie lepiej z tym konkretnym napędem , ale to pewnie zależy od aplikacji a nie konkretnych kości. Z uwagi na moje mizerne doświadczenie proszę o wyrozumiałość .

[marosik]

czyli starczy potek 330R i ustawic te 75R na dzielniku...

w tej chwili mialem w szeregu 660R a rownolegle dobralem dla 75R.

nie wydaje mi sie zeby to bylo za male obciazenie dla bramki 7474.



wyjscie trafa trzeba by podpiac do +5V i do wyjscia bramki 7474 tam mamy do dyspozycji 20mA...

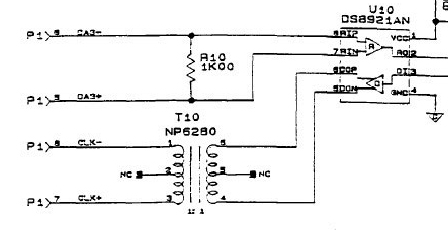

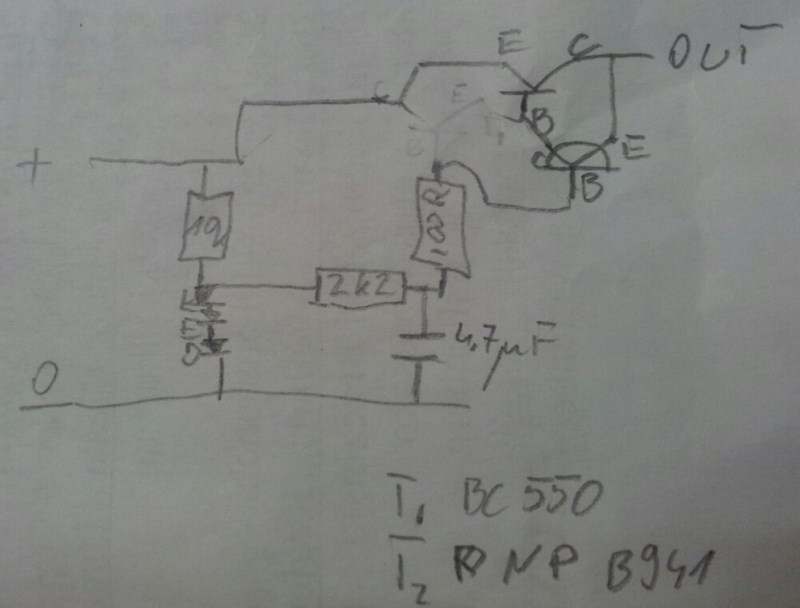

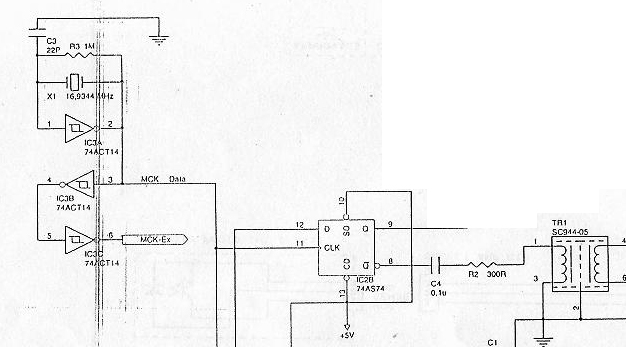

schematy jakie uzywalem i ktore graly najlepiej ponizej



U=IxR czyli minimalna rezystancja dla 20mA to okolo 250R (patrzac na obciazenie scalaka)

czyli to co proponujesz daje maksymalne obciazenie scalaka dla pradu stalego..



zrobie z ciekawosci dzielnik o rezystancji mniejszej czyli okolo 300R i 100R (bo jeszcze nie sprawdzalem)



jesli chodzi o bezposrednie obciazenie wyjscia scalaka to popatrz na czas narastania sygnalu w stosunku do mojego rozwiazania.. prawie 3xtyle. czyli 20nS w stosunku do 7nS (nie wiem czy lc tez tak bedzie sie zachowywal ale na 90% tak)



dla lc78601 mamy tylko 12mA do dyspozycji... nie szalalbym z tym obciazaniem wyjsc ze scalaka...



5V:12mA co daje okolo 416R !!!



(a dokladnie [5V-.3V]/0.012A czyli okolo 390R)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzysiow122]

Witam - też przy okazji chciał bym się poradzić jaki DAC dobrze współpracuje z shiga klone i i na początek nie poraża wysokimi kosztami.





Zastanawiam się nad wyborem DAC-a pod ten konkretny napęd , chociaż nie do końca , bo chciałbym żeby miał też wejście USB . Nie mam i nigdy nie miałem zewnętrznego przetwornika, dlatego proszę o pomoc doświadczonych kolegów . Mimo że temat ten był już nieraz poruszany wydaje mi się że z uwagi na spostrzeżenia odnośnie wielkości tych napięć może okazać się że niektóre DAC-i radzą sobie lepiej z tym konkretnym napędem , ale to pewnie zależy od aplikacji a nie konkretnych kości. Z uwagi na moje mizerne doświadczenie proszę o wyrozumiałość .

[marosik]

Lpad 330/100 Wyjscie z szeregowym 75R. Nie wyglada zachecajaco. Zalozone na wyjsciu act z galwaniczna separacja. Pierwsze foto bez szeregowego ale z trafem



jak widac najlepiej gra jak juz opisalem. jak dotad nie mialem takiego dzwieku.. (od niedawna moge zobaczyc co gra)



chlopaki od dacow

byly watki np pt. jaki dac itp

wystarczy poszukac. z transportem kazdy dac zagra...



Sam lpad

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wujek_leon]

Chciałbym dodać (a raczej poszerzyć tą zacytowaną powyżej) swoją opinię na temat wyjść w Shiga.



Najpierw tylko chcę zaznaczyć, że -co do zasady - jestem zwolennikiem minimalizmu i unikam dodawania aktywnych (czy jakichkolwiek) układów tam, gdzie nie jest to konieczne. W moim Shiga pomiędzy pinem 29 LC78601 (wyjściem), a pinem 9 CS8412 (wejściem DACa) są cztery oporniki: trzy tworzą Pi-pad na wyjściu Shiga, a jeden równoległy 75R ustala impedancję na wejściu DACa. Dodawanie jakichkolwiek aktywnych układów w moich testach za każdym razem powodowało spłaszczenie dynamiki i inne sztuczne artefakty (chociaż niektóre z nich dało się rozpoznać jako sztuczne dopiero na bardzo zaawansowanym sprzęcie). Nie stosuję izolacji galwanicznej - dodawanie kondensatorów czy transformatorów powodowało podkolorowania.



To powiedziawszy, nie mam tak szerokiej wiedzy jak kolega marosik i przede wszystkim nie słuchałem jego konfiguracji, więc nie wykluczam, że jego rozwiązanie jest lepsze (i chętnie je sprawdzę, jeśli będę miał okazję).



No ale do rzeczy.

Jeśli chodzi o wyjścia pasywne, mamy dwa podstawowe cele:

1) zapewnić minimalną wymaganą impedancję żeby nie przeciążać LC78601, oraz

2) zbić sygnał z 2V do podręcznikowego 0,5V - co oznacza tłumienie 12dB (różnica między 2V a 0.5V to 4x czyli 12dB).



Wymagana impedancja wyszła, tak jak marosik pisze, około 390 Ohm, stąd sugerowany L-pad o wartościach 292R i 131R. Późniejsze eksperymenty pokazały, że zbliżone wartości 300R i 100R w praktyce brzmiały najlepiej i były bardzo szeroko (z powodzeniem) stosowane - aż do momentu kiedy woodturner-fran znalazł "tłumiki cyfrowe" (digital attenuator). Okazało się, że brzmią one zdecydowanie lepiej niż zwykły L-pad, przez co użytkownicy diyaudio gubili się w domysłach próbując znaleźć przyczynę.



Moja robocza teoria na ten temat jest taka:

Opisany powyżej L-pad jest rozwiązaniem, z inżynieryjnego punktu widzenia, poprawnym. Niestety, ma ono jedną zasadniczą wadę: jego impedancja to 390Ohm, więc nie zapewnia idealnej, 75-ohmowej linii transmisyjnej dla naszego cyfrowego sygnału; dodatkowo jego impedancja wejściowa i wyjściowa są różne. Stąd zrodził się pomysł, żeby użyć 12dB Pi-padu o identycznej impedancji wejściowej i wyjściowej (wynoszącej 75Ohm), dzięki czemu praktycznie wyeliminujemy odbicia sygnału. Eliminacja odbić jest oczywiście bardzo piękną wizją, ale możliwą do osiągnięcia tylko kosztem naruszenia celu 1) czyli przeładowania LC78601 powyżej specyfikacji - a to może potencjalnie spowodować problemy większe niż odbicia. Oczywiście wiedziałem, że LC78601 będzie z takim tłumikiem działał - skoro całkiem bez oporników sobie przez jakiś czas radził, to i z nimi musi. Nie wiedziałem tylko jak się to w praktyce przełoży na dźwięk.



Więc to właśnie sprawdziłem. Zrobiłem sobie trzy oporniki o dokładnie takich wartościach jak wynikało z kalkulatora Pi-padów (R2 (szer) = 139,8Ohm; R1 i R3 (równ.) = 125,3Ohm), zainstalowałem dodatkowe gniazdko na trzeci opornik, żeby móc błyskawicznie zmieniać rezystory i ich konfiguracje - i zacząłem odsłuchy. Po czym, niemal od razu je zakończyłem - różnica jest natychmiast słyszalna i nie zostawia żadnych wątpliwości: Pi-pad jest lepszy. Przede wszystkim poprawia się zdolność do odtwarzania szczegółów i niuansów - wszystko jest zdecydowanie bardziej wyraziste.



Od tamtej pory używam tej samej konfiguracji (co najmniej pół roku), bez żadnych problemów, więc można przyjąć, że LC78601 dobrze toleruje tego typu niewielkie przeciążenie.



Jednym słowem, eksperymentatorom jak najbardziej polecam wypróbowanie propozycji marosika, a wszystkim pozostałym mogę zagwarantować, że Pi-pad jest bardzo dobrym, prostym rozwiązaniem, jako konfiguracja na pewno lepszym od klasycznego L-pada 300/100.

Co do oporników Elpodu, nie wiem jak one brzmią, a jakość rezystorów w tym wypadku silnie przekłada się na dźwięk. 15zł za sztukę to wysoka cena, ale jeżeli brzmią przynajmniej średnio, to i tak wyjdą lepiej i taniej niż klasyczny zestaw 300/100 czyli "naked" Vishay + Caddock MK132.



Edit: Gniazdka do testowania oporników mam ciągle zainstalowane, więc jeżeli ktoś przypadkowo ma w szufladzie rezystory Elpodu o wartościach 300R i 100R i zgodzi się je wypożyczyć, to chętnie urządzę odsłuch i ocenimy jak grają w porównaniu z rozmaitymi "audiofilskimi" opornikami.

[Kajo]

Rezystory Elpod były stosowane np w GainClon-e ( stosowane przez kolegów z tego forum ) , a wiadomo że w tej aplikacji kostki LM każdy element " gra " . Z tego co pamiętam to są po tej jaśniejszej , precyzyjnej stronie prezentacji . Niestety osobiście ich nie próbowałem :( Także nie wiem kto mógłby oprócz Elpodu wyprodukować na zamówienie o sensownych parametrach podane przez kolegę wujek-leon wartości Pi-padu 139,8Ohm i 125,3Ohm . Cena 15 zł jest zaporowa ale to przy ilości od 1-9 szt .

Jest na forum wątek o zamówieniu rezystorów z Elpodu więc można się dołączyć i nieco zmniejszyć cenę . Napisałem na PW do kolegi PJT który chyba się zajmuje tym zamówieniem .

[MARER]

Oczywiście pomysł bardzo dobry Kajo ...jak bedziesz miał info czy nas przygarną daj cynk ...myślę że będzie więcej sztuk do zamówienia niż 10 ...

[Kajo]

Niestety dostałem info od kolegi PJT że zamówienie nie wypaliło z przyczyn braku chętnych :(

Do zbudowania 1 sztuki - Pi-padu potrzebujemy 3 szt rezystorów ( 139,8Ohm - 1 szt i 125,3Ohm - 2 szt ) więc przy większej ilości chętnych spadnie także cena/szt . Mam w domu cennik w pdf więc wieczorem zamieszczę jak spadają ceny i od jakich pułapów ilościowych .

Pi-pad można zastosować bezpośrednio zaraz za LC78601 jak opisuje i stosuje kolega wujek_leon ale myślę że także można zastosować za układem przetaktowania spdif na 7474 czyli układem który trenuje kolega marosik .

Niestety z powyższego wpisu kolegi marosika " Lpad 330/100 Wyjscie z szeregowym 75R. Nie wyglada zachecajaco " układ L-pad się nie sprawdził :(

Więc Pi-pad możemy jedynie sprawdzić "organoleptycznie" porównując do innych rozwiązań na grającym układzie shiga .

[Kajo]

Cennik rezystorów w pliku pdf :) zła wiadomość to że wcześniej podawane ceny ( czyli 15 zł od 1-9 szt )to ceny netto więc trzeba dodać 23% VAT . Jest także mnożnik od zastosowanego zakresu rezystancji ale mieścimy się w wartości "1".





upst :( się nie załączyło

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ja_brzoza]

Witam.



Właśnie wróciłem, spędziłem na poczcie 1,5h, ktoś powinien tą instytucję wysadzić w powietrze... albo zapewnić im solidną konkurencję. Niemniej wszystkie kity wysłane, wyszły dziś przed 17:00 z Poczty głównej, także jutro powinny być u Was. Te, które były do montażu lub odbioru osobistego u marosika, pojechały do marosika.



Zestawy solidnie zapakowane w paczki wartościowe.



Pozdrawiam

Łukasz

[Kopczas]

Dzięki :)



Cennik rezystorów w pliku pdf :) zła wiadomość to że wcześniej podawane ceny ( czyli 15 zł od 1-9 szt )to ceny netto więc trzeba dodać 23% VAT . Jest także mnożnik od zastosowanego zakresu rezystancji ale mieścimy się w wartości "1".





upst :( się nie załączyło



to może lista w celu ustalenia zapotrzebowania?

[ja_brzoza]

Dla porządku, do marosika poszły rzeczy wg listy, którą od niego dostałem, tj. dla:

- Kajo

- Kopczas

- antos

- gsh

- notoryczny

- pablo231

- piotrektychy

- konankombo

- mabor55

- yogilla

Z kolegami Leszek B. i wujek_leon muszę ustalić szczegóły co, gdzie i kiedy wysłać.

Pozostałe osiem paczek poszło bezpośrednio do adresatów.



Pozdr.

[Kajo]

<br />to może lista w celu ustalenia zapotrzebowania? <br />



Kajo - 1 kpl

[MARER]

Kajo - 1 kpl.

MARER - 1 kpl.

[mihau_r]

Kajo - 1 kpl.

MARER - 1 kpl.

mihau_r - 1 kpl.

[ja_brzoza]

Kajo - 1 kpl.

MARER - 1 kpl.

mihau_r - 1 kpl.

ja_brzoza - 1 kpl.
