Shiga mini kit - zamówienie

[SweatyMe]

1. ja_brzoza - 2kpl

2. Zigi - 1kpl

3. Kajo - 1kpl

4. jogilla - 1kpl

5. Leszek B - 1kpl

6. audiophil666 - 2kpl

7. woldo4 - 1kpl

8. antos - 1kpl

9. sylwekzz - 2kpl.

10. mihau_r - 1kpl

11. aleksandero1 = 2kpl

12. crossover64 - 2kpl

13. SweatyMe - 1kpl

[marosik]

gdzie ten link do doogla doc. >? ja brzoza to twoja sprawka. spraw zeby znow sie pojawil ;)

[yogilla]

Mała poprawka z mojej strony do listy -



1. ja_brzoza - 2kpl

2. Zigi - 1kpl

3. Kajo - 1kpl

4. yogilla - 2kpl

5. Leszek B - 1kpl

6. audiophil666 - 2kpl

7. woldo4 - 1kpl

8. antos - 1kpl

9. sylwekzz - 2kpl.

10. mihau_r - 1kpl

11. aleksandero1 = 2kpl

12. crossover64 - 2kpl

13. SweatyMe - 1kpl

[ja_brzoza]

mówisz - masz



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



(sprawdźcie czy wszystko ok)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Leszek B]

W oczekiwaniu na elementy smd chciałem chociaż zwory sobie wlutować. Tylko nie mam tak cienkich zwór! Chyba przyjdzie mi rozwiercać otwory na tej ładnej płytce albo rozejrzeć się za cieńszym drutem. :)

[marosik]

ja zwory zrobilem z rezystorow. otwory to 0.7mm i taki drut spokojnie wchodzi (choc pasowanie jest ciasne) warto kupic 20rezkow np 1/8 W i z tego zrobic. ja wzialem 0/6W i tez dziala :)



nie wszystkie zwory nalezy lutowac. przyklad juz zamiescilem i warto nim sie podeprzec.

[Leszek B]

Ze zworami dam sobie radę. Podzieliłbyś się schematem układu do którego zaprojektowałeś płytkę?

[marosik]

oczywiscie

rc-ez31 lub rc-ez51 service manual



lub na stronie vicola ostatnio byl.

[Kajo]

Mam serwis manuala od dawcy JVC ale nie umieszczę na forum bo za dużo waży :( jak co to na PW dla zainteresowanych wyślę na maila



marosik daj maila na PW to podeślę tobie też i sprawdź czy to to samo żeby nie było wtopy :)

[Leszek B]

Serwisówkę JVC posiadam. Myślałem o schemacie na którym są uwzględnione Twoje modyfikacje.

[marosik]

leszek wybacz ale specjalnie dla ciebie nie bede sie uczyl tworzyc schematow :P

wszystko co modyfikowalem juz opisywalem wielokrotnie. patrzac na plytke i elementy latwo sie zorientowac co jest dodatkowe.

[Leszek B]

Ok. Zapytałem tylko czy masz taką dokumentację konkretnie pod tę płytkę. Nie było tematu.

[marosik]

chlopaki znow pakuje te sreberka...

opisuje elementy. jak nie zdaze do jutra najpozniej pojutrza to dupa bo wracam za 2 tyg.

ile dam rade to rozesle. zaraz znow siadam do opisu i ciecia...

jest w przygotowaniu 17 kompletow. brakuje 8...

[marosik]

prosze osoby szare z listy o podanie adresu do wysylki na PW.

numer z listy i ilosc zestawow.

[marosik]

zigi yogilla woldo sylwek michau i aleksandero.

jesli ktos ma adresy do tych osob to prosze o podanie na PW.

ze wzgledu na coraz gorsza kondycje forum przestaje trzymac wiadomosci dluzej niz kilka dni (stare dane poszly na smietnik)

[Zigi]

Marosik



Poszło PW

[marosik]

brak jeszcze yogilla sylwek

[marosik]

wytluszczeni z listy otrzymaja przesylki w przyszlym tygodniu. pozostalych uszczesliwi kopczas (jak znajdzie na to czas)

[mabor55]

Czy ktoś ma może spis wszystkich elementów potrzebnych do polutowania płytki?. Zrobiłem sobie spis, ale po zamówieniu smd, okazało się że jednak coś przeoczyłem. Więc może przydałby się taki wykaz.

[Kopczas]

dodaj do tego co spisałem to czego ci zabrakło i o to powstanie pierwszy bom saremini:)

[mabor55]

Ja spisałem takie wartości (niestety nie są to wszystkie):

rezystory smd MMFL: 10R, 100R, 330R, 470R, 1K5, 2K2, 3K3, 4K7, 6K3, 8K2, 15K, 22K, 27K, 33K, 56K, 68K, 100K, 150K, 270K, 3M3

rezystory smd rozmiar 0805: 0R



kondensatory ceramiczne smd rozmiar 0805: 15p, 100p, 330p, 680p, 2n2, 3n3, 6n8, 15n, 33n, 47n, 100n, 330n

Jak ktoś może tę listę uzupełnić, to proszę pisać :)



Potrzebuję jeden tranzystor 2SA1342.

[Kopczas]

brakuje w spisie 10 sztuk 10nf oraz 2 sztuk 180K, jednego 220R,

Mam kilka 2sa w razie czego.



Jesteś przecież zapisany na listę osób,które zapłaciły za komplet drobnicy. Spakuję co dostałem od marosika w przyszłym tygodniu. Tran powinieneś dostać razem z płytkami.

[marosik]

raczej zaplaca... na razie zaplacilo tylko kilka osob :)

czy ktos zlozyl juz uklad z osob ktore otrzymaly elementy smd?

[Kopczas]

Panowie,

chciałbym pochwalić się uruchomioną saremini :)



nie wiem jeszcze jak gra bo stoją na drodze dwie przeszkody, mianowicie : guzik cd door i rozmontowany dac. Jutro pewnie podłączę się ze wszystkim do wzmaka :)))



Tu pytanie do posiadaczy shigaclona opartego o jvc: jaki ten guzik musi być. Obecnie na włączenie wlutowałem w kabelki microswitch taki jak guziki do sterowania i sare działa tylko kiedy trzymam guzik wciśnięty.



Dwie rzeczy dla składających żeby się nie stresować potem, zwłaszcza jak ktoś nie miał jvc tylko vicola:



złączkę do napędu trzeba przerobić ponieważ jest inna kolejność wyjść: vicol miał sp+/sp-/sl+/sl-/p-sw/gnd; sare mini ma sp+/sp-/sl+/sl-/gnd/p-sw..



złączkę od taśmy do wyświetlacza można wlutować tylko od spodu. lutując goldpiny po górnej stronie, będzie wszystko na odwrót.

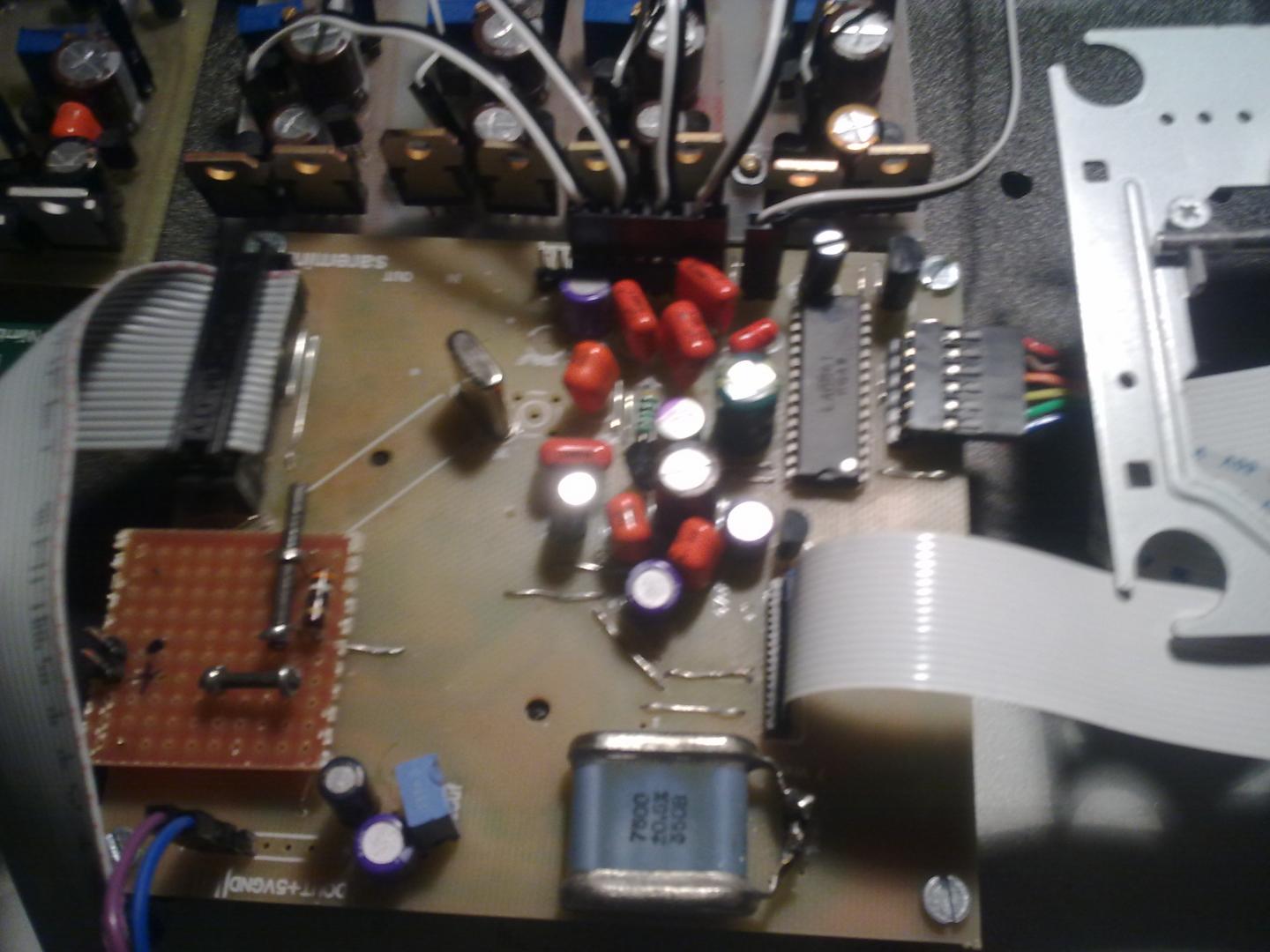

Okazało się, że nie ma miejsca na dzielnik rezystorowy na wyjściu spdif, stąd ten czerwony stolik.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ja_brzoza]

Gratulacje :-)



Tu pytanie do posiadaczy shigaclona opartego o jvc: jaki ten guzik musi być. Obecnie na włączenie wlutowałem w kabelki microswitch taki jak guziki do sterowania i sare działa tylko kiedy trzymam guzik wciśnięty.



W JVC były drzwiczki które wciskały microswitch jak były zamknięte, w clonie miałem założony przełącznik hebelkowy, generalnie żeby działał musisz zamknąć obwód.

[Kopczas]

Czyli zwyczajny chamski przełącznik on-off?

Jutro odetnę z vicolowej płytki część z guzikiem cddoor i podłączę do sare.

[kw]

Jaki "ołówek" użyłeś do dzielnika spdif i jaki opór uzyskałeś?

[ja_brzoza]

Tak jest, ON/OFF. Jakich zasilaczy użyłeś?

[Kopczas]

Jaki "ołówek" użyłeś do dzielnika spdif i jaki opór uzyskałeś?



Ołówki to polskie pręciki 4H oraz rozbrojony ołówek z ikei. z 4H nie udało mi się uzyskać 18R. Wartości wg tego co w obrazku: dzielnik wg Marosika.



Tak jest, ON/OFF. Jakich zasilaczy użyłeś?





Zasilacze to póki co super teddy reg`i.



Odnośnie oporników jeszcze:

wartości uzyskałem przybliżone. Do masy obecnie jest węglowy AB ponieważ w trakcie przeprowadzki z vicola jeden się połamał, niebawem uzupełnię dzielnik o grafit do masy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

zlaczki od silnikow nie trzeba przerabiac. z grubsza nie ma to znaczenia. zaden z silnikow nie idzie do masy. innymi slowy masa jest tam wymienna z p-sw (tzn kopczas niepotrzebnie to przerabiales co ci juz pisalem na PW)





przelacznik cd door jest wlacznikiem rozwiernym tzn w stanie normalnym jest on zwarty. kiedy rozwieramy styki nastepuje otwarcie kieszeni... ponowne zwarcie stykow daje wczytanie TOC plyty.



mozna kupic gotowe bardzo ladne przelaczniki rozwierne na allegro itp. po zmianie plyty rozwieramy obwod co daje efekt wczytania plyty (ja tak mam) czasowo gdy nie mamy takiego pstryczka uzywam zwory zalozonej na stale (pady na plytce)



ps. kopczas skroc kable od zasilacza 8v i zwieksz ich srednice. rezystanca 10cm kabli 0.2mm moze dawac ciekawe efekty przy przeplywie pradu rzedu 0,5A



Kopczas:

i oczywiscie gratulacje pierwszej uruchomionej forumowo saremini :)



!!
