Złożyłem wszystko do kupy.



Odtwarza płyty bez łaski, odnośnie jak brzmi, trzeba poczekać, bo wszystkie części nowe.



Dzięki Marosik za ten projekt!

[marosik]

uklad jest dosc odporny na kondki. opisz jak ci gra.



jak sie wygrzeje to pobaw sie w wymiany. wydaje mi sie ze jakiegos super zaskoczenia nie bedzie :)



na razie masz wersje podstawowa z kiepskim zegarkiem. zrob reclock to pogadamy ;) (10x15cm)

troche duuzy zeby go zalozyc na tylnej scianie transportu. moja wizja obudowy to profil zamkniety o wymiarze okolo 10x12x0,3cm. dlugosc wedle uznania - moze byc nawet 28cm jak standardowy klocek. najwazniejsze zeby dac trafko ekranowane (jak zamawialismy) poza obudowa calego transportu.

niestety w W-wie taki profil trzeba zakupic w postaci 3 lub 4m

A na co mi taki kawal stali hehe...



co do wyjscia spdif to mozna znalezc taki tekst na wenzel as. dotyczacy zegarka niskoszumowego ...

This crystal oscillator is designed to operate with fundamental crystals with less than 1 mW dissipated

in the crystal. The signal current is filtered by the crystal and develops a voltage across a capacitor

with about 500 ohm of reactance. The resulting sinewave has low distortion and phase noise. A JFET

buffer is included to drive lower impedance loads. Further buffering with an emitter follower and a

voltage step-down transformer or matching network is recommended for driving 50 ohm loads. C3

may be reduced for larger output voltage or to allow lower drive level or it may be increased when

lower output levels are desired. The 1k emitter resistor may be replaced with a choke when using

overtone crystals. Select the choke to resonate with C2 at a frequency slightly above the fundamental

frequency for third overtone crystals. High-Q overtone crystals should be driven at much lower levels

than fundamental crystals so select a smaller value for C3 and set the output level as low as possible.

Measure the drive level when the crystal's rated current or power is known. The drive level may be

determined by temporarly connecting a 100 ohm across C3 and measuring the signal level on the source

of the FET. The crystal current is simply V/100.





czyli najlepiej zalozyc emiterowy wtornik na wyjsciu i dzielnik rezystorowy i odpowiednio dopasowac rezystancje falowa



tak jest w squeezebox'ie, jest tam jakis tranek i na wyjsciu zawsze daje piekny prostokat... (jak mowi andy)

[Kopczas]

uklad jest dosc odporny na kondki. opisz jak ci gra.



jak sie wygrzeje to pobaw sie w wymiany. wydaje mi sie ze jakiegos super zaskoczenia nie bedzie :)



nie sądzę żebym coś kombinował z kondami. Dałem na płytkę to co mi się w 100% przypadku sprawdziło najlepiej. Te pomarańczowe philipsy z moim mniemaniu nie mają sobie równych wśród elektrolitów, wim i innych wynalazków. Nie wszędzie, ale do cyfry nie znalazłem nic lepszego.

[marosik]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

Takie coś mi się przypomniało:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



na dole strony.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

chyba nawet mam te fety :)

[mabor55]

Wreszcie wczoraj znalazłem więcej czasu i trochę polutowałem te maleńkie elementy. Udało mi się nawet pierwszy raz w życiu przylutować scalaki z takimi maleńkimi nóżkami. Mam tylko nadzieję że ich nie przegżałem.

Gdzie można kupić gniazda do taśm, które są do polutowania na płytce?

[Kopczas]

wszystkie mają rozstasw 2,54mm więc zwyczajne goldpiny pasują , i do tego odpowiednie gniazda w tym stylu:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mabor55]

Chodzi mi o gniazdo taśmy do lasera.

Mam jeszcze niejasności ze zworami. Czy trzeba wszystkie lutowac? Czy są one do różnych wariantów zasilania.

Co to za scalak opisany na płytce T1 i ten obok niego.

[Kopczas]

Czy wszystkie to zależy czy chcesz zasilać z jednego źródła czy kilku.

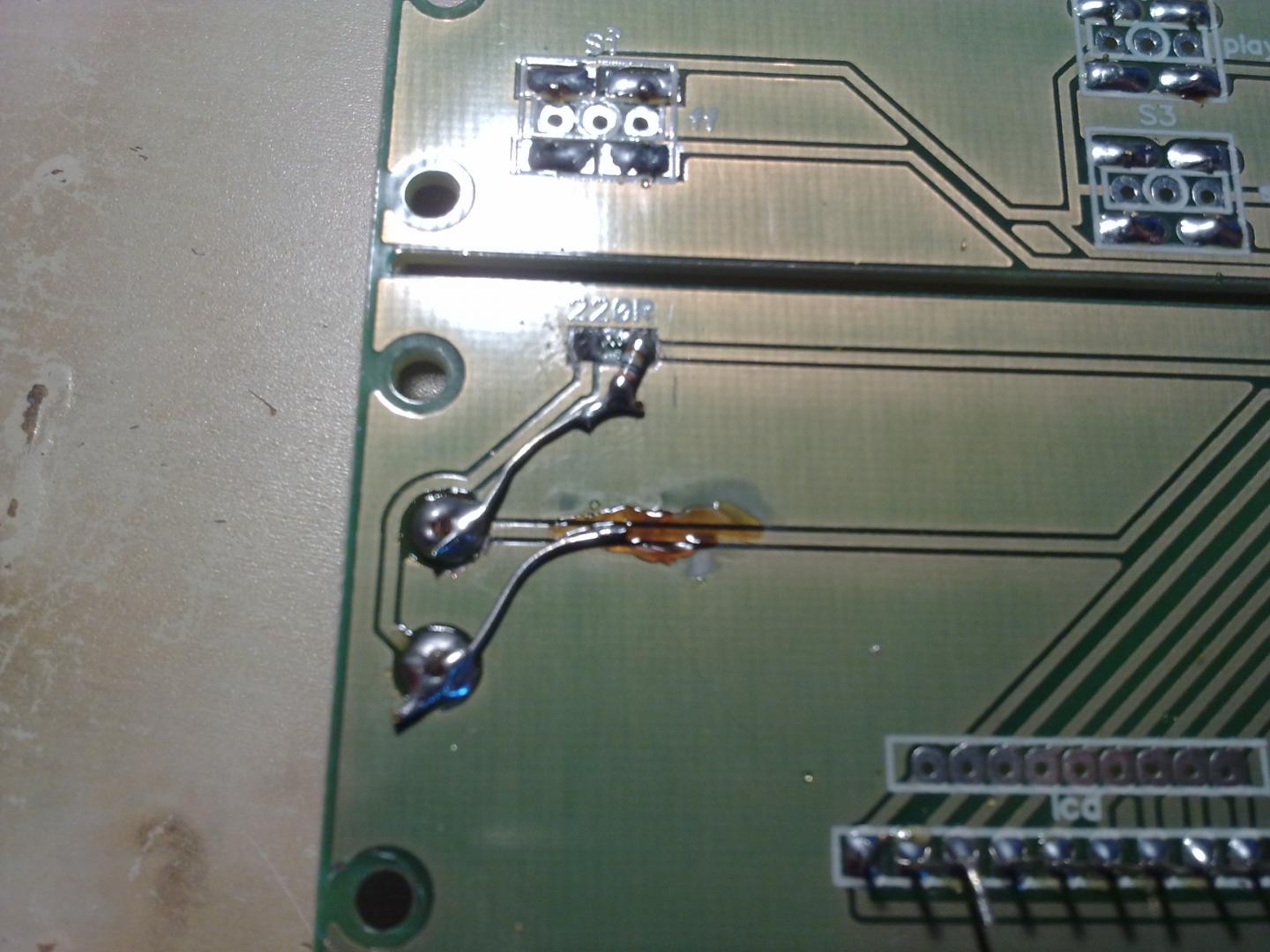

Pozwolę sobie zamieścić zdjęcie ,które marosik mi wysłał. Odnosi się do zasilania wyświetlacza z osobnego staba.

Odnoście scalaków dodatkowych, przeczytaj to co pisał marosik odnośnie płytki saremini.



Jeśli ktoś z was będzie używał podświetlenia od vicola(i pewnie każdego innego też się to tyczy):

zasilanie trzeba podłączyć na odwrót lutują panel od górnej strony. Wystarczy przeciąć jedno ścieżkę i odpowiednio połączyć. 2 minuty roboty :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

kopczas segregujac elementy zauwazyl jakies braki. jak jutro wroce to postaram sie nadrobic zaleglosci i na poczatku przyszlego tygodnia wyslac reszte oczekujacym na czesci.

w zwiazaku z tym osoby oczekujace na zestawy prosze o podanie na PW danych wysylkowych oraz numeru z listy i ilosci sztuk (jako potwierdzenie bo np. mabor jest na liscie ale nie wiem czy chce elementy bo chwalil sie ze juz sobie zakupil)

[Kopczas]

mabor już ma prawie skompletowany woreczek.

[Kopczas]

Ma ktoś może wolny kwarc 16.934?

[ja_brzoza]

Kurde, składam i składam... :-) Wszystkie SMD na miejscu, scalaki też (kupiłem trochę 'lepszą' stację - Zhaoxin :-) i grot minifala - i to jak się lutuje scalaki tym grotem to jest po prostu bajka, jeden nie zajmuje nawet minuty a wszystko pięknie pokryte i żadnych zwarć, co prawda 50zł za grot, ale jak ktoś ma zamiar czasem coś złożyć w takim rozmiarze, zdecydowanie polecam.



Co do samej płytki fajnie to wyszło, ale miejscami miejsca na te mmelfy trochę brakuje, też śmieszny rozstaw padów na rezy 0, te małe z kompletu trochę za małe, te duże trochę za duże :-)



Mam pytania o elementy w ramkach. Jak się domyślam 3 i 5 można podebrać z Vicola. A co to 1 i 2? 4 to jakieś odsprzężenie trana? Jaka wartość, trzeba, można, warto?



Pozdr

Łukasz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

3 to jest TL431,

ja na 4 nic nie dałem.

1 i 2 są do reclocka.

5 to jest 2SA1342.



Pisałem i tym jak tylko dostałem płytkę : niektóre zwory 0R trzeba mieć z rozmiarze 0805, jeden 10r, jeden 100r :) reszta rezystorów mmelf pasuje idealnie :)

co prawda 50zł za grot,



Opanowałem świetną technikę, do której wystarcza lutownica z Leroya za 14 zł :))

[marosik]

a ze schematu przy 2sa1342 to nie 1nF>? tak z pamieci zgaduje :D

[ja_brzoza]

Dzięki za odpowiedzi :-) Wcześniej zwykłym grotem też lutowałem z użyciem plecionki do zbierania cyny i też dobrze szło, ale z szybkość i jakość z minifali mnie zaskoczyła. A tak w ogóle to myślę, że będę potrzebował małej pomocy żeby to popodpinać do zasilaczy, i jeszcze te "myki" ze zworkami muszę zrozumieć. I jak rozumiem reclock "to jest to", ale tu też poproszę o jakiś "tutorial".



Rozumiem, że

Jeszcze jeden tran przy LA6541, to jest B764?

[marosik]

reclock to jest to czego nie ma ale ma byc...

tran pewnie ten co piszesz ale mozna dac cokolwiek byle pradu nie braklo (ograniczenie nadpradowe la6541 to chyba 200mA)

jesli masz zamiar zasilic nim tylko wyswietlacz a reszte z innych to wsadz tam jakis to92 (bez niego la6541 nie startuje)

na upartego czyli na pajaka daje rade takze rownolegle dac 2 trany w to92 jakies 2n2907 lub ten drugi (bo nie pamietam czy npn czy pnp) plytka oczywiscie na to pozwala -bez wyginania nog tranow.



pokaz fote tej fali.

[ja_brzoza]

5 to jest 2sa1342? On jest smd przecież? Tam jest raczej ten SA608... i przy nim na oryg. schemacie jest kond 1n.



A fala taka:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Tam produkcyjnie na końcu jest zalane cyną, ale jak się ja zdejmie to tam jest małe zagłębienie, które jakby zasysa cynę, nabierasz tam małą kroplę i przejeżdżasz po nóżkach dobrze pokrytych topnikiem. To co trzeba się przykleja, reszta zostaje w zagłębieniu.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



No może mi to aż tak sprawnie nie idzie ale i tak jest fajnie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

2sa608 na 100%. steruja moca laser led. powinien miec tego 1nF choc jak widac mozna i bez tego (kopczas)...

[Kopczas]

możecie napisać które boomboxy mają kompatybilne wyświetlacze?

[Leszek B]

Ja sobie powoli składam :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

lc78601 jest wlutowane w druga strone (180 obrot)

to moze byc dosc istotne przy uruchamianiu...

[Leszek B]

Tak to jest jak się kradnie chwile by na szybko poskładać układ. Dziękuję za zwrócenie uwagi.

[ja_brzoza]

Małe pytanie o TL431, on powinien być wlutowany zgodnie z 'rysunkiem' na spodniej stronie, ale po drugiej stronie, czyli jakby spojrzeć "rentgenem" przez płytkę i zobaczyć go jakby przez płytkę to będzie 180st. w stosunku do rysunku od strony SMD? :-) Załączam "widok" o co mi chodzi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

Nóżki trzeba włożyć jak są otwory, czyli tak jak podaje oznaczenie pod spodem .



Koniecznie pamiętaj że w zwory przy złączce wyświetlacza trzeba inaczej przylutować.

[marosik]

brzoza a popatrz na polaczenie wyprowadzen tl'ki. znasz juz odpowiedz na swoje pytanie ;P

[Kopczas]

czy można zastąpić 2SA608NF?

[ja_brzoza]

No właśnie patrzyłem, ale nie byłem pewien :-)



No to jeszcze, jak to ma być z tymi zworkami, bo widzę na zdjęciu u Ciebie marosik, że niektóre są a niektórych nie ma, np te dwie równoległe przy kwarcu. Zaraz obok widzę u Ciebie jednego reza miast zwory, na dole przy kondach też coś łososiowego... mogę poprosić o mały przewodnik?

[marosik]

ta plytka jest lekko usyfiona kalafonia przez co slabo widac :)

jesli nie dzialasz z reclockiem (1 i 2 na zdjeciu powyzej) to nie ma znaczenia czy to wlozysz czy nie.

jesli z reclockiem to sa to 2 rezystory 10R dla separacji sygnalu od ds8921 ktory zdziebko szponci :(.

zwora nad scalakiem prowadzi sygnal SPDIF (co juz bylo opisywane i mozna sie domyslic) zalozenie tej zwory da nam mozliwosc kombinowania na pajaka z rezystorami i roznymi innymi dziwnymi wynalazkami. warto sprobowac ten emitter follower (czy jak sie to tam pisze) zeby zbytnio nie obciazac wyjscia scalaka.

cos łososiowe chodzi ci o dlawik? do decyzji. w oryginale chyba tam jest jakis ferrite bead. na fotce jest ale obecnie go nie uzywam.



kwestia zwor wymaga wiekszego zastanowienia i opisu. czesc opisu juz bylo (jak rozdzielic zasilania)

jak zabiore sie w wolnej chwili za skladanie kolejnej plytki to postaram sie przedstawic rozne wersje.

pytanie jest jakie wersje sa istotne. Czy wszystko mozliwe czy np. jedno wspolne, bez reclocka (na razie), i bez tl'ki (zeby tylko to uruchomic)
