Shiga mini kit - zamówienie

[Kopczas]

Podbijam listę





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



ilu musi być chętnych żeby to doszło do skutku?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

lista na upgrade do saremaxi bedzie otwarta do piatku.

pozniej wysylam zapytanie o konkretna ilosc. jesli bedzie wam odpowiadala cena to zamawiam.

przypominam ze uklad jest uniwersalny i mozna go wepchac do kazdego cd. do ukladu beda potrzebne czesci typu 2 zrodla niskoszumowego napiecia odniesienia. do tego 4 sztuki ad825 oraz szybki komparator (taki sam jak w x03)

pozostale czesci to juz raczej grosze i znaczaco nie wplywaja na wartosc calosci.

flip flop to popularny 7474 w obudowie smd, 2x ds8921 malą garstkę rezystorow oraz kondensatorow. kilkanascie elektrolitow oraz tyle samo diod prostowniczych schottky'ego

powierzchnia plytki jest podobna do saremini wiec koszt plytek bedzie podobny.



ps. to ile w koncu osob wogole uruchomilo saremini? az 10 czyli tyle ile zamawia upgrade do saremaxi?



ps' shark miales racje. z reclockiem tuz przy dac'u gra najlepiej. sprawdzalem zjawisko odwrocenia fazy zegara (odwracajac faze zegara) i co ciekawe przy zamianie fazy z krotkim polaczeniem miedzy saremini a reclockiem roznica jest zauwazalna. przy zmianie fazy zegara w dlugim polaczeniu miedzy saremini a reclockiem roznice juz nie sa takie oczywiste.

[Kopczas]

Proponuje w takim razie do listy w następnej kolumnie dopisac się, kto chciałby komplet najbardziej egzotycznych elementów . ja sie mogę zająć zamówieniem.



Myślę o scalakch bo rezystorow i pozostałej drobnicy nie chce mi się segregowac.

[yogilla]

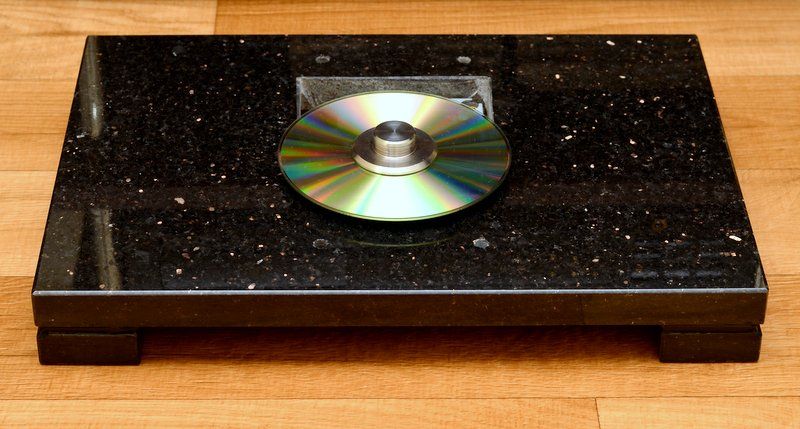

Takie coś mi dzisiaj wystrugali :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

czekam teraz na nóżki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audiophill666]

a gdzie zmieściłeś elektronikę??

[yogilla]

Spokojnie wszystko się zmieści, to dopiero przymiarka napędu.Będzie podobnie jak na tym zdjęciu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audiophill666]

to inna rozmowa, chętnie zobaczę efekt finalny.. też ciągnie mnie do "nagrobków" ;)

[Gość piotrektychy]

<br />ps. to ile w koncu osob wogole uruchomilo saremini? az 10 czyli tyle ile zamawia upgrade do saremaxi?<br />



ja na razie zbieram klamoty, kończę wzmacniacz, tak za miesiąc zabieram się za saremini-maxi

[marosik]

saremaxi

[marosik]

jest 17 plytek

dla takiej ilosci wysle jutro zapytanie. pewnie we wtorek bede mial odpowiedz.

wymiar plytki to 100/90mm

do niej potrzebne jest trafo z 4 uzwojeniami 3 uzwojenia po okolo 9V i 1 okolo 15V. trafa ktore byly zamawiane idealnie sie sprawdzaja.



SAREMINI + RECLOCK = SAREMAXI

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

flip flop to popularny 7474 w obudowie smd





Gdzie go kupowałeś??

[ja_brzoza]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

to to samo?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ja_brzoza]

Możemy sobie może grupowo takie machnąć?:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

Jest wycena plytki.

Koszt jednej plytki to okolo 27zl. Przy ilosci 20szt .

Przy ilosci 100sztuk mamy juz cene okolo 9zl/szt

czyli jesli sie zapisac na liste po 3szt zamiast jedna to wyjdzie taki sam koszt :D (przy ilosci wszystkich 100sztuk)

[ja_brzoza]

Mi z 2szt. zrobi się 6 w tej samej cenie :) tylko musielibyśmy znaleźć jeszcze trochę chętnych... no ale przy takiej cenie za pcb (9zł...) Ja już wiem, że warto to złożyć.

[Kopczas]

Można niby zebrać po 27 zł a zamówić potrójnie, tylko co potem z tym zrobić? Nie ma tylu chętnych mimo, że sam reclock można by zastosować w dowolnym układzie.

[ja_brzoza]

Można by założyć osobny wątek z zamówieniem, tu nie wszyscy zaglądają i może by się chętnych zebrało. Jedno co to potem upierdliwe jest rozsyłanie tego do wszystkich, spakować i zaadresować z 30-40 listów :-)

[marosik]

Ja mam za male mieszkanie a niedokonczonych plytek mam od metra. Pewnie bedzie podobnie i z pozostalymi. Szkoda kupowac 3 szt zamiast 1szt jesli pozniej maja lezec. Co innego jesli chce sie zrobic uklady na roznych komponentach i je porownywac... Uklad jest o tyle ciekawy ze moze stanowic oddzielny klocek ktory bedzie jednoczesnie dawca sygnalu zegarowego16Mhz (lub kazdego innego).



Ps. Oj pamietam czasy kiedy nigdzie nie bylo zadnego reclocka i kazdy sobie na pajaka cos kleil...

Ps'. Przypominam ze koszt ukladu w znikomym procencie jest generowana przez sama plytke. Jesli chce sie zrobic to jak nalezy to trzeba zainwestowac w kostki... (oczywiscie mozna caly uklad zlozyc za 20-30zl na tym co sie znajdzie w sklepie na rogu i porownac z tym co powinno byc)

[ja_brzoza]

Może niech się wypowie autor a w drugiej kolejności reszta... Ja jestem skłonny zapłacić 54zł za dwie płytki i puścić to szybko do produkcji a w "międzyczasie" zająć się zamówieniem elementów, możemy to zrobić grupowo, z tym, że byłbym za nie składaniem tego z elementów ze sklepu za rogiem tylko na porządnych. Mogę się zająć zamówieniem najważniejszych części, chyba, że jest ktoś chętny, kto np. ma już opracowane źródła w dobrych cenach.

[Kopczas]

RObiłem risercz, ogólnie większość jest w tme dość tanio.

Kłopot jest z LT1719 bo jest w farnellu. ARD natomiast nie wiem gdzie kupić na takie napięcie jak podał Marosik czyli 2,5V i 5V.

[marosik]

lt i adr sa w firmie - lub zamowia elementy dla nas w W-wie (tam zamawial Louis). nie widze wiec sensu zamawiania w farnellu.

Osoby ktore zamawiaja tylko plytke niech sie zastanowia nad elementami specjalnie wychodzonymi zeby pozniej nie bylo problemow i pytan gdzie to kupic.



Plan jak sama nazwa wskazuje to SAREMAXI czyli Serial Ata Reclock ...

Plytka reclocka bedzie wyposazona w adapter do zalozenia gniazda SATA na goldpinach w dedykowane miejsce saremini. Do ukladu nalezy dokupic Sledzie ESATA do zamontowania w obudowie urządzenia podpietego do dac'a. Jakis czas temu w W-wie byly tanie sledzie (ejama - allegro) i kable ESATA o dlugosci 120cm. Kopczas prosze o odpowiednia kolumne.

ESATA trzeciej generacji to i tak minimum 10 razy wiecej niz potrzebujemy.



Ze wzgledu na to ze nie mam padow gotowych pod sata w programie to i tak musze zrobic zamowienie na co najmniej 1 zlaczke (na proby). Robie wiec z musu zamowienie na czesci w TME.

[Kopczas]

Jutro wysyłka za 3.14zł będzie w TME z okacji dnia liczby Pi :)

[marosik]

idealnie... czas na zakupy :D

[Kopczas]

Kopczas prosze o odpowiednia kolumne



Ta tabelka na złączkę czy złączy i śledzie?

To nie pójdzie normalnie przez kabel spdif do DACa?

[marosik]

uklad jest zrobiony tak zeby polaczyc go z saremini za pomoca kabla e-sata a kabel spdif zrobic jak najkrotszy. reclock staje sie dodatkowym pudelkiem ktore buforuje sygnal przed samym wejsciem dac'a.

takie rozwiazanie jak pisal shark jest optymalne. do polaczenia saremini z reclockiem mozna oczywiscie uzyc jakiegokolwiek kabla aczkolwiek najlepiej zeby byl to symetryczny 100R impedancji. zakladajac cokolwiek uklad uruchomimy ale wytworzymy odbicia na przejsciach miedzy roznymi impedancjami co uposledzi znacznie dzwiek. - impedancja oraz 'linia transmisyjna' - teoria.

dzieki zastosowaniu kabla sata mamy pewnosc ze kazdy kabel spelnia warunek odpowiedniej impedancji i odbic bedzie mniej. innymi slowy nie ma problemow z kablami o roznych pojemnosciach i watpliwych parametrach jak jest w kablach coax cyfrowych.

u mnie calosc dziala na kablach sata wlutowanych bezposrednio w goldpiny (zenskie). latwiej jednak zalozyc gniazdko sata i wpinac sam kabel sata. masz mozliwosc sprawdzenia kazdej opcji lacznie z krotkim 25cm kablem miedzy saremini a reclockiem a normalnym kablem spdif {coaxem lub symetrykiem - wedle uznania lub symetrykiem sata i dzielnikiem rezystorowym na zlaczce coax dac'a (u mnie tak to rozwiazalem)

[Kopczas]

Czyli dodatkowa tabelka na kable sata i śledzie?



Aha.. i jakiej mocy trafa. Napiszę do kolesia co robił trafa do vicola.

Pisałeś 3x9V i 1x15V. Może warto by dodać jeszcze jedno albo dwa 9V?Do zasilenia x03 czy co kto tam ma.

[marosik]

niech sie wszyscy wypowiedza (w dodatkowej kolumnie). czesc pewnie ma jakies kabelki sata w domu. ja nie mam stacjonarnego kompa wiec sledzi i kabli nie mialem. kupowalem na potrzeby ukladu. i tak bedzie wysylka elementow wiec i to mozna dorzucic.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

to bedzie w czesciach ze scalakami.



najgorsze ze ad825 jest tylko 27sztuk. za lt1719 znalazlem odpowiednik z Analog D. AD8611 ktory sie wydaje byc rownie dobry (jesli nie lepszy) od LT'ka.



trafa zamawiane w ostatnim zamowieniu sa bardzo dobre. maja dodatkowa pare zasilan ktore mozna uzyc do X03... potrzebujemy 3x5V stabilizowanego oraz 10-12V

wystarcza wiec 6 uzwojen po okolo 6-10V

6x1.44 - 0.6= okolo 8V

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

mam pytanie moze ktos ma nadmiar czasu i chcialby wyszukac dobre zrodła napiecia odniesienia 2.5V i 5V z oferty tme? szukam i szukam i nic podobnego do adr02 i 03 nie moge znalezc.

[ja_brzoza]

Widzę, że marosik chyba wszystkie AD825 wykupił ;-)

Co tam jeszcze z TME można wziąć do reclocka (i w jakiej ilości jest potrzebne)?
