Wzmacniacza sluchawkowy oparty na wzmacniaczach operacyjnych


okim9999

Recommended Posts

Witam,

Poszukuje udanych i wartych uwagi schematow wzmacniaczy sluchawkowych. Uklad bedzie zasilany z symetrycznego zasilania 7,4v(4 baterie litowe). Chcialbym zeby wysterowal bez problemu 300 omowe sluchawki, wiec jakis bufor tez by sie przydal. Ogolnie wzmacniacz powinien byc maly bez duzej ilosci elektrolitow. Z gory dziekuje za pomoc i propozycje.





Wysyłane z mojego Galaxy Nexus za pomocą Tapatalk 2

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Jakbyś mógł użyć nieco innych baterii, chociaż do tych też się bez problemu zaadaptuje i chcesz coś na prawdę poprawnego, dobrze mierzącego i grającego to tylko O2 Amplifier nvawguya. PCB, jego autorstwa można nabyć już za kilka euro.



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) (ogólnie)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) (pomiary)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) (dokumentacja)



Płytki są dostępne, za ok 5 EUR + przesyłka.



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) (Tutaj płytka)



Jakby byli chętni, to można zrobić wspólne zamówienie (jest i płytka do ODAC'a, i kilka innych drobiazgów) to wyjdzie taniej przesyłka. Tak do 5-10 osób bym się tego podjął.



Pozdrawiam

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

System gra dobrze, albo nie....

Link to comment
Share on other sites

Ja natrafiłem na problem, tylko przy przycisku (był dostępny, ale się skończył w TME - czekają na dostawę). Trany od zasilania i opampy, można zakupić w tym sklepiku co podałem.

Zresztą jakby było więcej osób chętnych, to można deficytowe częśći zamówić z Mousera wg załączonego w dokumentacji BOM'u.



Koszt częśći, nie licząc PCB i obudowy to ok 100 PLN + ładowarka AC. Przy kilku osobach wyjdzie sporo mniej... Obudowę, z nawierconym panelem, specjalnie pod ten wzmak można kupić za ok 11 EUR jak pamiętam.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

System gra dobrze, albo nie....

Link to comment
Share on other sites

O2 jest zbyt duze, a ma byc to amp przenosny. Dodatkowo mam juz zaprojektowanego daca. Mam okolo 6 cm2 na wzmacniacz w smd i okolo 1 x 1 x 7( okolo 16 sanyo 270uF 10v). Wiec miejaca jak na smd jest sporo



Wysyłane z mojego Galaxy Nexus za pomocą Tapatalk 2

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

NJM4556 w smd równolegle np 4 sztuki to maleństwo. Poprzedzone jakimś ze wzmocnieniem napięciowym i gra. Rezystory będą więcej zajmować ...

A jeszcze lepiej jak się to zrobi jako composite opamp. I nie potrzeba żadnych tranzystorów. Kondy tylko między żyłami zasilania.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Link to comment
Share on other sites

Mysle ze jak oporniki i uklady beda w smd to sie zmiesci, pozatym duza czesc zajmuje uklad zasilania z gniazdka i ladowania. Co mialy by zastepowac te uklady njm4556? Co myslicie o cyfrowym potencjometrze, np ds1802? Z tego co wiem max moc to 50mW. Jak z oryginalnoscia w tme (opampy, dac), moga sprzedawac podrobki?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

4556 daje ponad dwa razy więcej mocy na wyjściu niż większość opampów, został zaprojektowany specjalnie do słuchawek, raczej nic lepszego nie znajdziesz jeżeli na wyjściu mają być opampy, możesz pokombinować jeszcze np z AD8397 też jest całkiem mocny. Najlepsze są od jrc4556 z podwójnym D

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

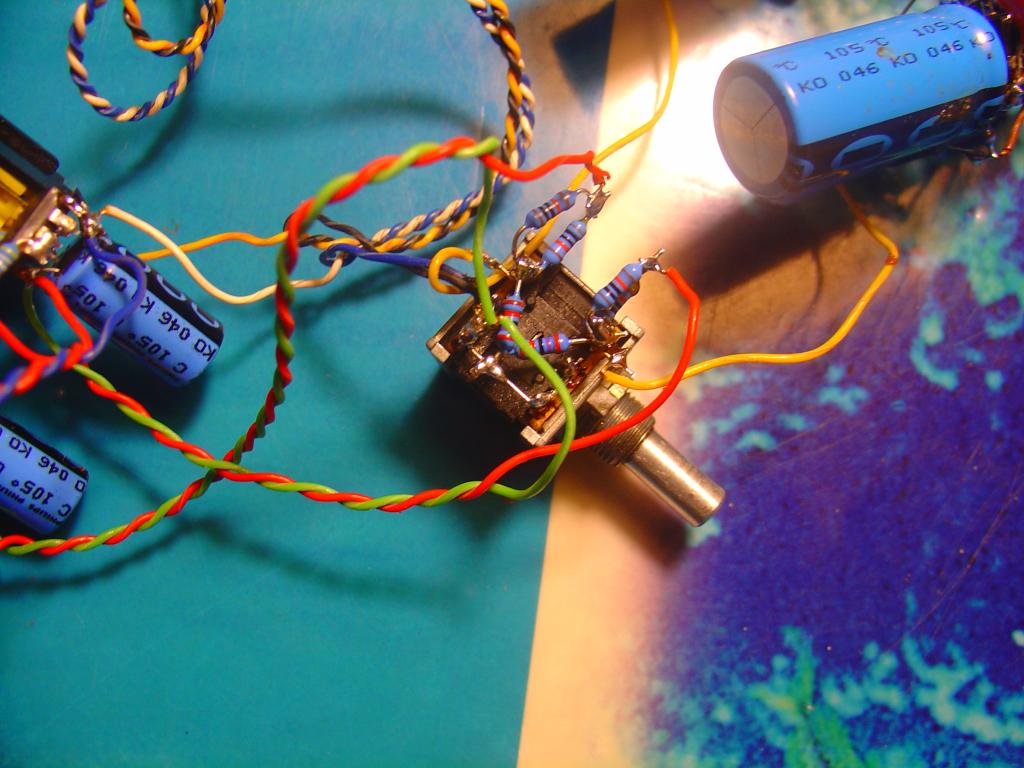

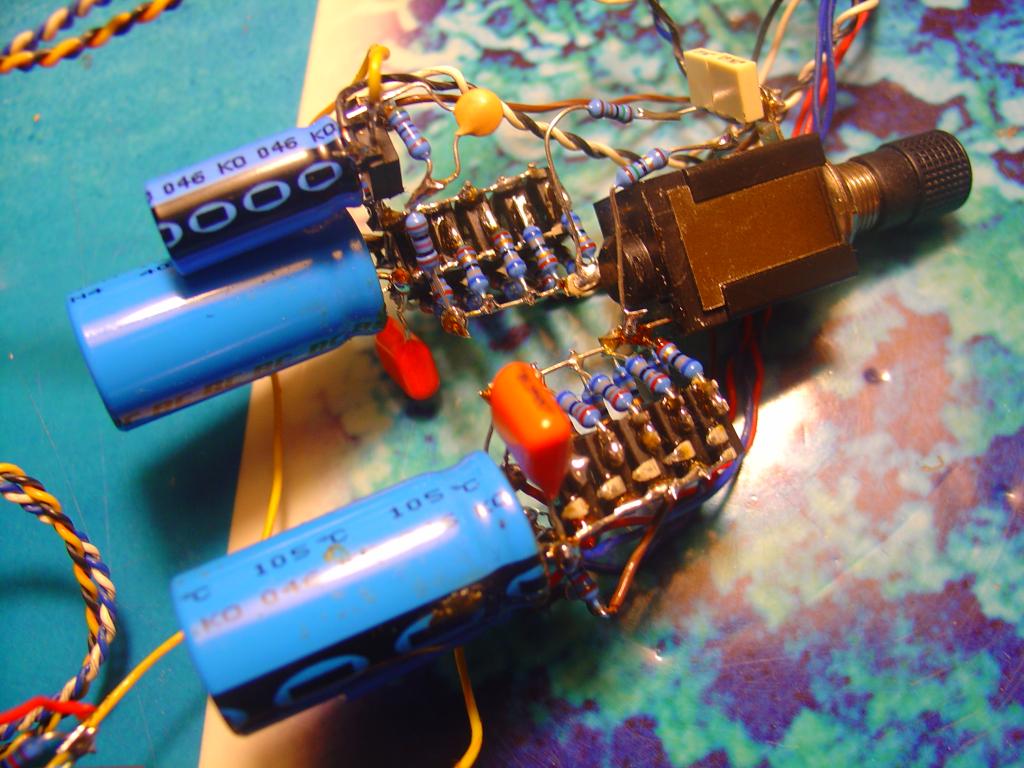

2 dni temu złożyłem sobie p2p takie coś jak w pdf. Jak widać kondów nie ma poza tymi w zasilaniu, offset na wyjściach 1,3 i 1,45mV, czyli żaden.

Zasilacz lm317/337, poprzedzony baterią 8x 2700u/35 i dławikami 10mH. Takie coś miałem pod ręką.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Link to comment
Share on other sites

Bufory są przed potkiem na wejściu. Potem jest stopień napięciowy i 5 sztuk NJM4556.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Link to comment
Share on other sites

Fajna kanapka, ale 68ohmów na wyjściu to jakoś strasznie dużo nie wystarczyło by 10, co to za ładny potek? bufor przed potkiem to bardzo wdzięczna rzecz, bo nie ma później problemów z niedopasowaniem impedancji wyjścia do wejścia i nawet badziewny interkonekt nie jest wtedy dużym problemem.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Tylko jaka maksmalna moc bedzie na potencjometrze? Co myslicie o potencjometrach cyfrowych, mocno wplywaja na dzwiek? Czy lepiej poprostu wsadzic alpsa?



Wysyłane z mojego Galaxy Nexus za pomocą Tapatalk 2

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Dokładnie tak.

68R bo takie miałem pod ręką, ale one są w NFB tak więc praktycznie imp. wyjściowa jest znikoma a zarazem opampy są bezpieczne.

Potek - czarny alps RK18 20k. Ale gra dopiero w wersji shunt. Dlatego m in jest bufor na wejściu.

Niebieski z kolei to katastrofa.

Nie wiem czy fajniej by nie wyszło złożenie w sip8, ale nie pamiętam czy one w takich wychodziły.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Link to comment
Share on other sites

Nie używałem nigdy w tym samym urządzeni więc trudno mi powiedzieć jaka jest różnica brzmieniowa, cyfrowe mają lepszą równomierność kanałów, pozatym potrzebują też zasilania, ale rzadko się je widuje w wyszukanych audiofilskich urządzeniach.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Planuje go rowniez uzywac z iemami wiec tu jest na plus. Pod uwage biore jedynie najmniejsze wersje potencjometrow



Wysyłane z mojego Galaxy Nexus za pomocą Tapatalk 2

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

większość potków ma problemy z równomiernością na samym początku skali, z małych to znaczy coś pokroju rk92 czy jeszcze mniejsze?

o ile dobrze liczę 10 x 70mA mały potworek ;)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Tak albo identycznej wielkosci pokretlo z impulsatorami wew. i do tego cyfrowy. Jak narazie chcialbym sie zmiescic w wymiarach plytka wew. 13x60x90(ladowanie z usb, dac, wzmacniacz i 4 li iony) baterie maja wysokosc 10mm dotego plytka i smd od dolu. Po przymiarkach wyglada calkiem obiecujaco. Co do daca to zastanawiam sie nad lampucera, co wy na to? A i jak wyglada sprawa mocy samych opornikow smd?

Niskoszumne oporniki (0,1%)tylko na sekcji audio, a zasilanie wystarczy na 1%?



Wysyłane z mojego Galaxy Nexus za pomocą Tapatalk 2

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Jak powierzchnia jest ograniczona to może nie koniecznie warto upychać tam cyfrowy potencjometr, chyba że uda się to tak zaprojektować żeby skrócić maksymalnie ścieżki. Jak potrzebujesz większych mocy to są oporniki melf, są na pewno lepsze i mniej szumiące i lepiej grają niż zwykłe przewlekanych 1%, a przy normalnych powierzchniowych można też zaprojektować tak płytkę żeby były odpowiednie wylewki, albo szersze ścieżki do odprowadzenia ciepła, pamiętaj że w niektórych miejscach ważniejsza jest możliwie niska indukcyjność rezystora(większość jest przygotowana do montowania przez maszyny więc nie są nie magnetyczne) a nie tylko jego szumy, dlatego czasem w układzie trzeba wepchać stare węglowe kompozyty żeby zagrało analogowo, a teoretycznie pod względem parametrów są najgorsze z istniejących rezystorów. Na pewno w pętli zegara warto użyć jak najmniej szumiących rezystorów i tam bardzo to słychać. Zostaw sobie też miejsce na gniazdo zasilające, wariant z zasilaniem stacjonarnym zawsze może się przydać, bo zasilanie przez usb z komputera to straszna lipa, lepiej zostawić trochę miejsca w obudowie niż później kombinować jak je udeptać, gdyby zaszła potrzeba.

Co do wyboru samego przetwornika to jest dużo możliwości, musiał byś wybrać coś pasującego bardziej pod swoje upodobania i raczej coś bardziej kompaktowego więc raczej nie na dual mono.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Zobaczymy ile zostanie miejsca. Petla zegara, chodzi ci o daca? Zasilania z gniazdka ani z usb nie planuje, bateria bedzie wytrzymywac ok 30h wiec jedynie zasilanie z baterii. Usb jedynie do ladowania i dane do daca



Wysyłane z mojego Galaxy Nexus za pomocą Tapatalk 2

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Podaje linka do tematu, gdzie jest trochę o urządzeniach przenośnych.

Może się przydać.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Proszę o to link do całego schematu

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Single DC-DC Converter Or Charge Pump – This is a lopsided version of the above solution. Only the negative rail is generated and the battery is used “raw” for the positive rail. For the O2 that would mean at least a 9 volt battery. The FiiO E5 and E7 use a single charge pump built into the output chip amp. The supply has asymmetrical impedances which can degrade performance. So you would be lucky to get 3 hours instead of 7 – 9 hours. Battery life would be rather poor with only 50% of the total battery capacity (watt/hours) plus the losses in the converter. And it may have unpredictable behavior when the battery gets low. The plus is the amp could be smaller.



Dalej nie rozumie co jest w o2. Pompa na obu na obu napięciach, czy jak?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
