Pytanie o wejście WM8805

**Piotr_1** · 14 Lipca 2013

W moim chińskim dacu na wejściu spdif jest taki transformator:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

a za nim jest szeregowo kondesator 100nF i wejście na WM8805

I tutaj mam pytanie czy jest to prawidłowe rozwiązanie, bo w specyfikacji WM8805 jest kondensator i równoległy rezystor 75ohm.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Krzych 2 · 14 Lipca 2013

W moim chińskim dacu na wejściu spdif jest taki transformator:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

a za nim jest szeregowo kondesator 100nF i wejście na WM8805

I tutaj mam pytanie czy jest to prawidłowe rozwiązanie, bo w specyfikacji WM8805 jest kondensator i równoległy rezystor 75ohm.

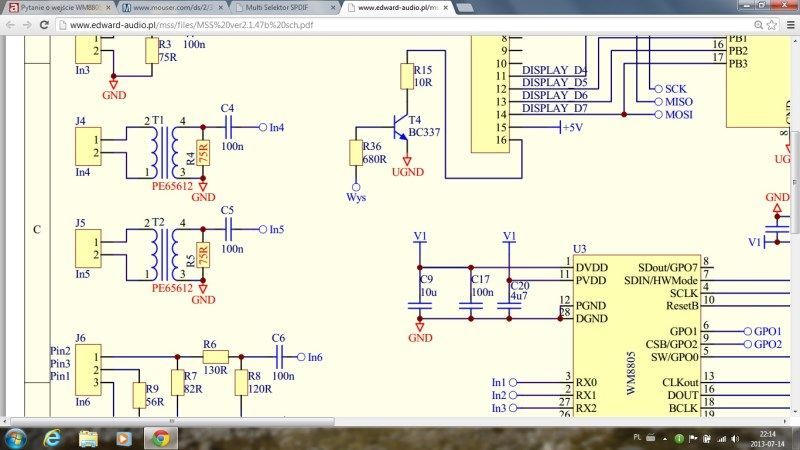

Bardziej prawidłowo jest z rezystorem

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Piotr_1** · 14 Lipca 2013

1. A rezystancja szeregowa tej cewki, np. 0,5ohm nie zwiera tego rezystora?

2. Czy taki transformatorek jest dwukierunkowy, bo u mnie wlutowali odwrotnie. Jeżeli jest dwukierunkowa, to dlaczego producent używa słowa "primary" i każda nóżka ma inny numer :/ Nadgorliwość :?

**bum1234** · 14 Lipca 2013

Zastanów się jak wyglada obciażenie żródła sygnału (zmiennego oczywiście) dla transformatora o przekładni 1:1 w sytuacji, gdy po stronie wtórnej jest podłączony rezystor i w sytuacij, gdy go nie ma.

**Piotr_1** · 15 Lipca 2013

Dobrze, zastanowiłem się :) Problem w tym, że nie zawsze wszystko się dzieje w ten sposób w jaki to sobie wyobraziłem :)

**bum1234** · 15 Lipca 2013

Rezystor to terminator linii, aby nie było odbić. Transformatorek nie jest kierunkowy, istotne są tylko poczatki uzwojeń - żeby nie odwracać polaryzacji. Aby odizolować żródło sygnału spdif od układu z Wolfsonem potrzeba dwóch takich transformatorków, jeden w żródle drugi przed odbiornikiem. Chodzi o to, by nie łączyć końcówek gorących i mas obu urządzeń.

**Piotr_1** · 15 Lipca 2013

W nadajniku też mam taki transformatorek (zdjęcie)

W zasadzie to nie rozumiem czemu mają służyć takie transformatorki. Przez nie chyba wszystko i tak przelatuje. Chyba tylko jakiemuś zabezpieczeniu przed różnicą potencjałów mas w momencie podłączania urządzeń?

Jak mi masa wtyczki COAX dotknie do uziemienia, to dac i tak zaczyna świrować lub grać gorzej i trzeba go zresetować.

Podobnie nie wiem czy jest zasadność stosowania szeregowego kondensatora skoro już są transformatory. Na dobrą sprawę przez kondensator też wszystko przelatuje

**bum1234** · 15 Lipca 2013

Transformatorki sa po to, żeby m. innymi nie robić pętli masy. Zwróć uwagę na pasmo przenoszenia takich transformatorków. Nie przepuszczaja wszystkiego. A kondensator jest po to aby odseparować wejście scalaka od prądu stałego. Inaczej niskorezystancyjna cewka wtórnego uzwojenia trafa zwarła by to wejscie do masy.

**Piotr_1** · 15 Lipca 2013

Mhm, a gdzie powstaje ta pętla masy? Czy pętle masy nie są obecne już raczej w obrębie poszczególnych urządzeń, zafundowane przez projektantów płytek?

Czy przy bliskim łączeniu nadajnika i odbiornika na stałe, w jednej obudowie mógłbym zrezygnować z transformatorów i zostawić sam rezystor 75ohm z lepszym skutkiem. Bo czy same transformatory nie mogą być powodem jakichś dziwnych odbić?

**bum1234** · 15 Lipca 2013

Jeśli chcesz wbudować wszystko do jednej skrzynki, to trafa są zbędne.

Chociaż pewnie wszystko zależy od konstrukcji obu urządzeń, tak jak napisałeś. Przy niewielkich odleglłściach odbicia można pominąć.

**Piotr_1** · 15 Lipca 2013

Dzięki za pomoc, wyklarowało mi się. Właśnie wykryłem, że w tym Musilandzie ze zdjęcia są dwa niezależne nadajniki, czy tam wzmacniacze wyjściowe. Jeden dla BNC a drugi dla RCA. Ten dla RCA idzie przez trafo, natomiast BNC jest goły. Na wyjściu każdego "nadajnika jest szeregowy kondensator a za nim jeszcze dwa szeregowe rezystory. Dlaczego dwa tego nie wiem. Myślę że te rezystory to zabezpieczenie przed zwarciem.

**bum1234** · 15 Lipca 2013

Cała przyjemność po mojej stronie.

**Piotr_1** · 16 Lipca 2013

Bawie się już lutownicą kilka dni. Spdif odbija się od wszystkiego co napotka. Słabe kondensatory, rezystory, złącza itp. Daje to zniekształcenia typu syczenie, rozblaski, mikrosybilanty. Czasem skala tych zniekształceń jest ogromna. Transformatorki działają ok. Pomagają zabić zakłócenia wcz. Rezystory równoległe z reguły pomagają i tłumią rozblaski. Nie wiem jakie należałoby stosować. Chyba po prostu dobre.
