Drewniana obudowa wzmacniacza

tomx

By tomx ,
in DIY

 Share
Go to topic listing

Recommended Posts

tomx Newbie

tomx

Posted
Posted

Witam

Zmajstrowalem sobie taka oto obudowe do Gainclona zbudowanego kilka lat temu.

inspiracja na boczne dwukolorowe elementy byl obrazek z tej strony :

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post #315



drewno ciemne to sapeli , jasne jesion .

wykonczenie - olejowanie.

tylna scianka aluminium 10mm , stopki mosiadz .

calosc prac okolo tygodnia.

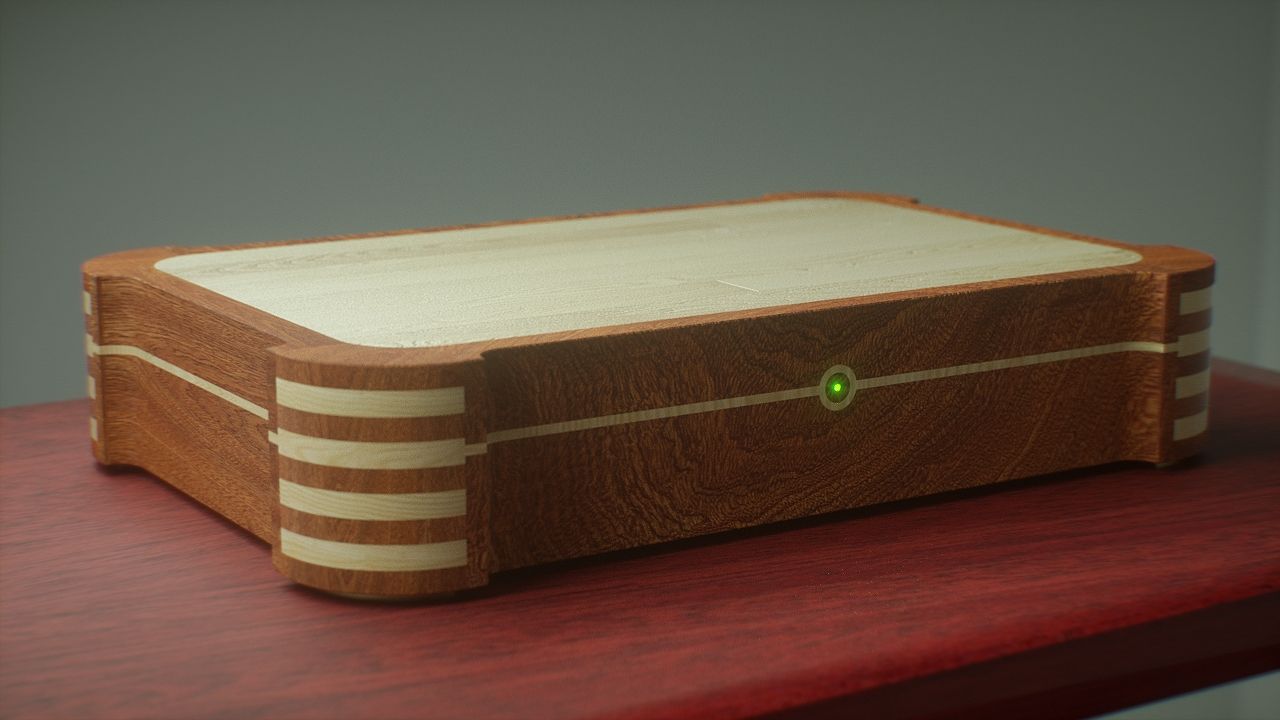

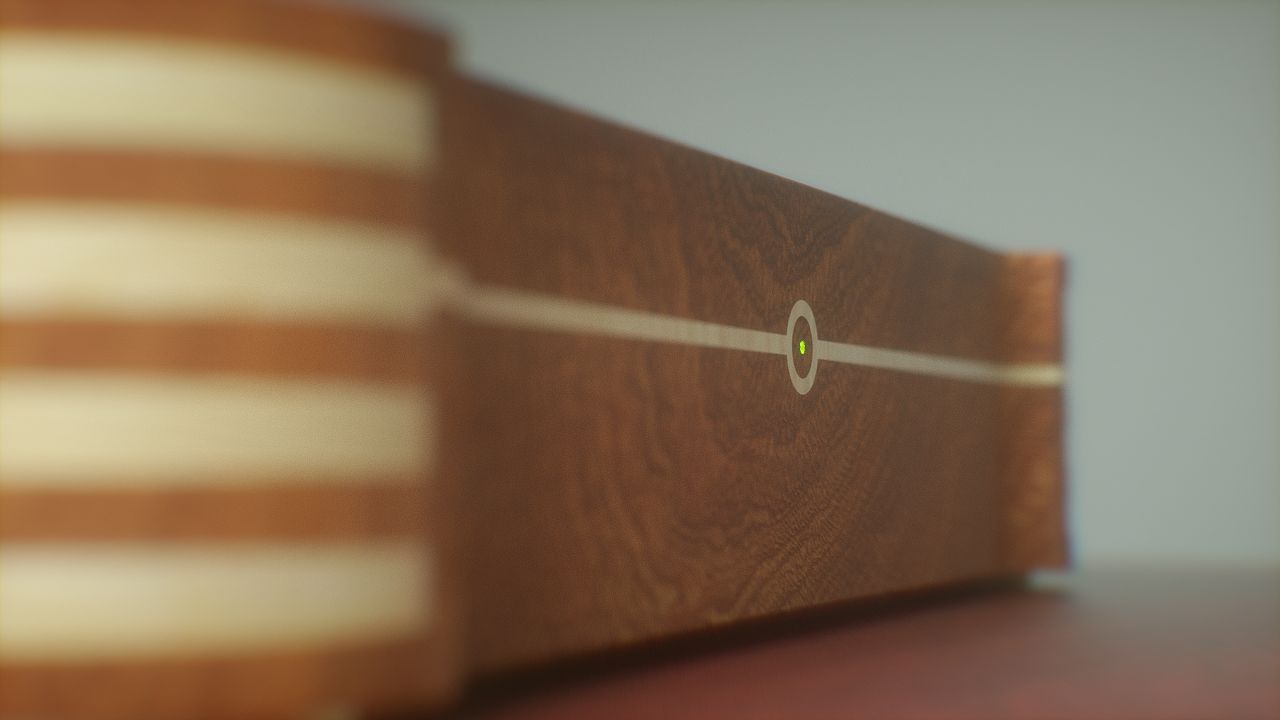

wizualizacja zrobiona w 3dsmax

na poczatek dwia obrazki z wizualizacji.







Pozdrawiam

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dataOK:
TopicOK: 0
---
Flaga: 1

Like Like ×
Link to comment
Share on other sites
tomx Newbie

tomx

Posted
  • Author
Posted

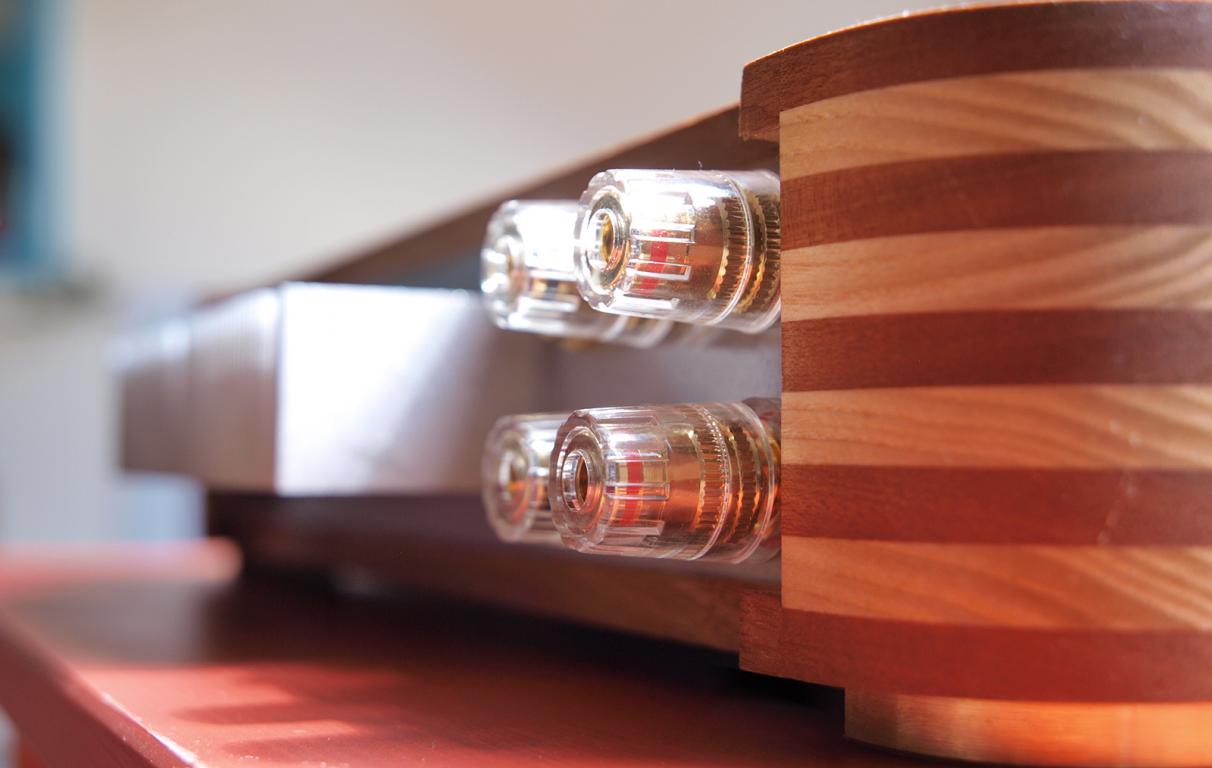

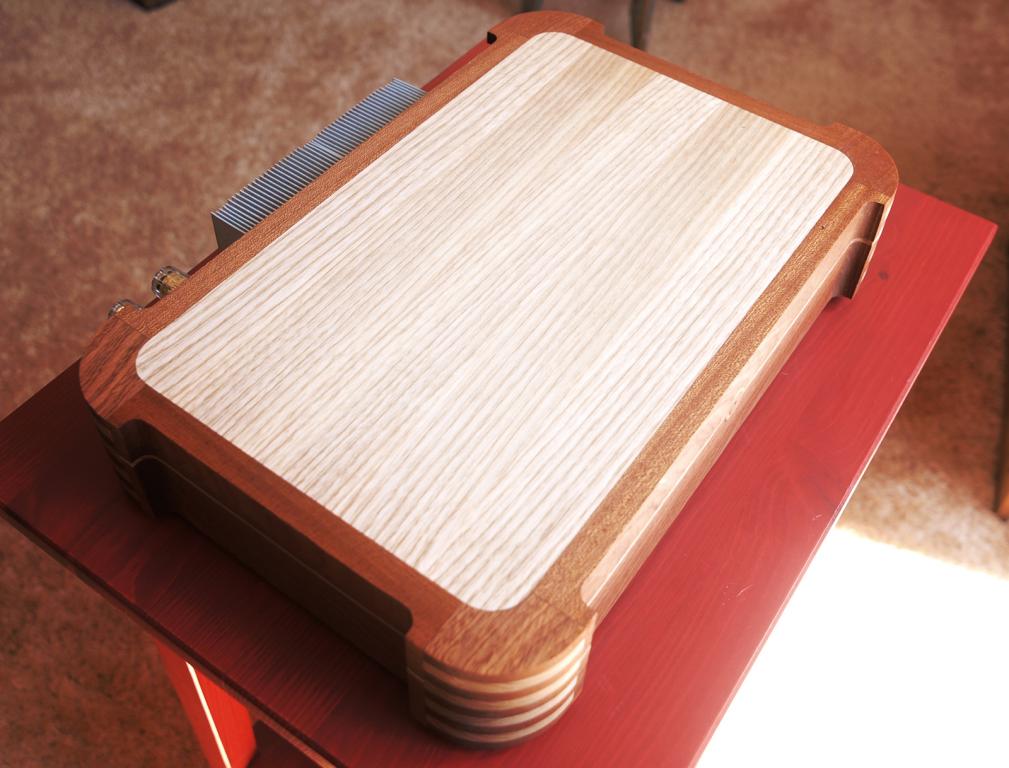

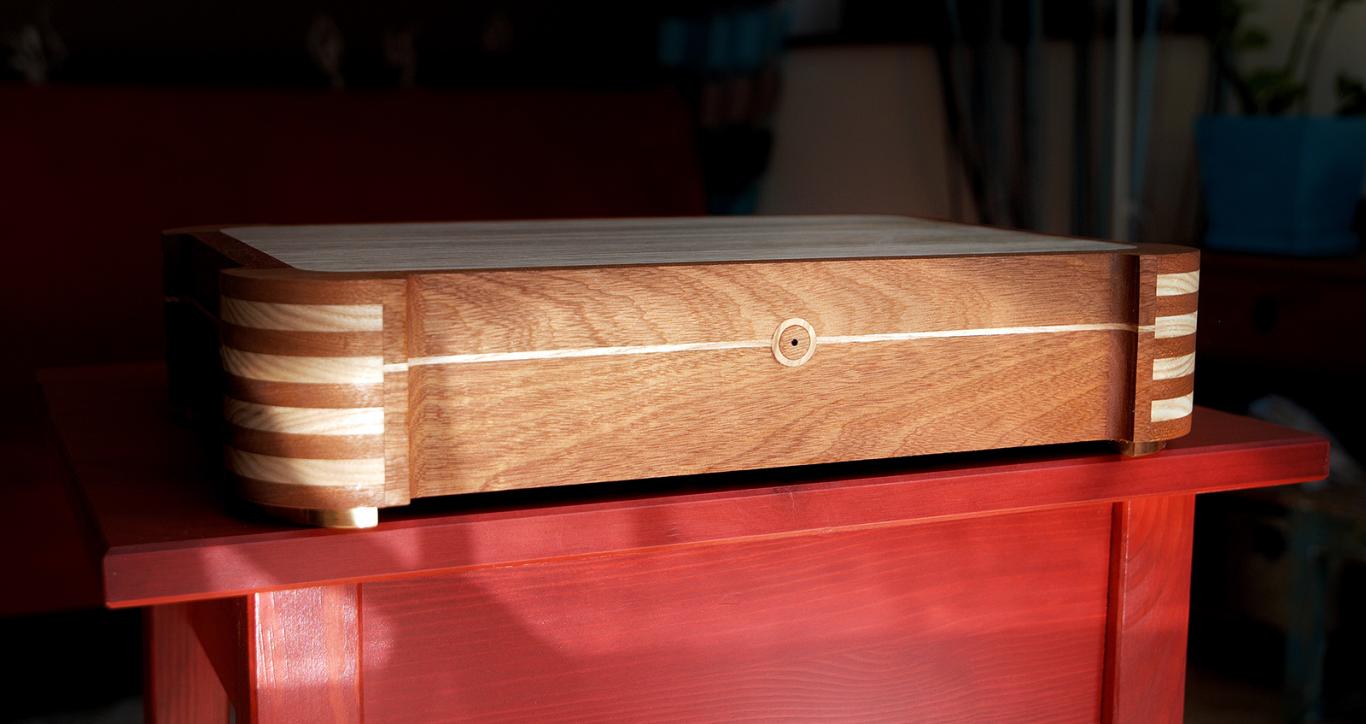

tak wyglada obudowa w "realu"

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )







Mam nadzieje ze sie komus spodoba.

Pozdrawiam majsterkujacych Kolegow

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dataOK:
TopicOK: 0
---
Flaga: 1

Like Like ×
Link to comment
Share on other sites
FERB Explorer

FERB

Posted
Posted (edited)

Witam

Zmajstrowalem sobie taka oto obudowe do Gainclona zbudowanego kilka lat temu.



Witaj na forum...

Już miałem pochwalić myśląc że to fotografie, ...a to wizualizacja:)

Ale pomysł BARDZO mi się podoba, m.in dlatego, że sam szukam inspiracji na drewnianą obudowę i pokazałeś oryginalny projekt.

Zrób zdjęcia i opublikuj!



...no właśnie opublikowałeś:)))

GRATULACJE - bardzo "fajna", wykonanie na dobrym poziomie!

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited by FERB

dataOK:
TopicOK: 0
---
Flaga: 1

Like Like ×

PC+DAC PCM1795/NUDA+TELEFUNKENS600/KHOZMO+ALEPH J 2xMONO+HURRICANE=DIY

Link to comment
Share on other sites
tomx Newbie

tomx

Posted
  • Author
Posted (edited)

To jest natarte olejem

Nie ekranowalem srodka , gra to od 2 dni nie zauwazylem jakis zaklucen .

Jak cos sie bedzie dzialo to powalcze z jakimis ekranami

zdjec srodka nie mam na ta chwilke, w weekend cos machne

od spodu jest blacha stalowa 2mm do niej przykrecone transformatory

PCB z wzmacniaczami sa umocowane do tylnej aluminiowej scianki.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited by tomx

dataOK:
TopicOK: 0
---
Flaga: 1

Like Like ×
Link to comment
Share on other sites
Acoustic Lab Enthusiast

Acoustic Lab

Posted
Posted

Świetnie spasowane elementy. Ile Ciebie ta obudowa kosztowała?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dataOK:
TopicOK: 0
---
Flaga: 1

Like Like ×

www.AcousticLab.pl  Kompleksowe adaptacje akustyczne.
Projektowanie, pomiary, realizacja, doradztwo.

Link to comment
Share on other sites
tomx Newbie

tomx

Posted
  • Author
Posted (edited)

300zl za drewno + tydzien pracy w warsztacie :) (drewna troche zostalo..)

Mam calkiem rozsadnie wyposazony wlasny warsztat (frezarka cnc do metalu, tokarka do metalu , frezarka stacjonarna do drewna , pila , grybosciowka itd...)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited by tomx

dataOK:
TopicOK: 0
---
Flaga: 1

Like Like ×
Link to comment
Share on other sites
Camelouge Contributor

Camelouge

Posted
Posted

Świetna obudowa:)przykuwa oko, estetyczna,symetryczna. Sam myślę,żeby zamienić metalową obudowę w Luxmanie na ładną drewnianą:) Tomx, mógłbyś spokojnie zmajstrować w takim klimacie jakąś kolumnę podstawkową:)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dataOK:
TopicOK: 0
---
Flaga: 1

Like Like ×
Link to comment
Share on other sites
tymek Enthusiast

tymek

Posted
Posted

Pięknie spasowałeś elementy, dla mnie rewelacja jak na obudowę z domowego warsztatu. Pełen profesjonalizm otwieraj firmę.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dataOK:
TopicOK: 0
---
Flaga: 1

Like Like ×
Link to comment
Share on other sites
audiophill666 Explorer

audiophill666

Posted
Posted

jak nie lubię obudów wykonanych z drewna, tak tę ogląda mi się się całkiem przyjemnie.. choć przyznać muszę, że wizualizacja była ciekawsza.. może dałoby się to jeszcze dopracować??

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dataOK:
TopicOK: 0
---
Flaga: 1

Like Like ×
Link to comment
Share on other sites
tomx Newbie

tomx

Posted
  • Author
Posted

Dzieki za komentarze.

CO do dopracowania . to raczaj mysle ze jest to kwestia innej faktury w texturach drewna na wizualizacji no i oswietlenia. . zawsze mozna zrobic lepiej ... kolejne obudowy mam nadzieje ze beda wychodzily lepiej :)

CO do reakcji drewna na temaperature . raczej wiekszosc temperatury generuje sie na tylnej aluminiowej sciance z radiatorami . transformatory sa zimne .

scianki sa dosyc grybe 20mm . klejone w hydraulicznych sciskach . niepowinno sie nic dziac . ale czas to zweryfikuje.



Pozdrawiam

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dataOK:
TopicOK: 0
---
Flaga: 1

Like Like ×
Link to comment
Share on other sites
andrzej47

andrzej47

Posted
Posted

BRAWO !!



a jak bym chciał zamówić u Ciebie taka obudowę ( + lekkie przeróbki , raczej kosmetyka ) to ile bym musiał zapłacić ?? Pozdro

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dataOK:
TopicOK: 0
---
Flaga: 1

Like Like ×
Link to comment
Share on other sites
tomx Newbie

tomx

Posted
  • Author
Posted

Bardzo przepraszam , ale na obecna chwile nie moge podjac sie wykonania obudowy z powodu braku czasu .

Od wrzesnia rozkrecamy nowa firemke... i kompletnie nie wiem ile bede mial luzu, a taka obudowa to dosyc pracochlonny temat.

Czekaja mnie jeszcze dwie obudowy dla siebie , do DACa i lampowego sluchawkowca. a za tydzien urlop :)

Napewno dam znac jak sie cos zmieni.

Co do ceny, na te chwile nie moge nic powiedziec konkretnego . z cala pewnoscia bedzie to drozsza obudowa niz aluminiowe boxy.



Pozdrawiam

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dataOK:
TopicOK: 0
---
Flaga: 1

Like Like ×
Link to comment
Share on other sites
Guest Gosc

Guest Gosc


(Konto usunięte)
Posted
Posted

Piękna robota.

Brawo.

Do analogowanego toru wręcz stworzona.

Ten radiator z tyłu wystarczy. Temperatura w środku za bardzo nie rośnie?

Można się jeszcze zastanawiać czy jakaś awaria wewnątrz nie może spowodować zapalenia?

dataOK:
TopicOK: 0
---
Flaga: 1

Like Like ×
Link to comment
Share on other sites
tomx Newbie

tomx

Posted
  • Author
Posted

Te radiatory z tylu sa wspomagane cala scianka aluminiowa , ktora jest plaskownikiem 33cm na 5cm, grubosci 1cm

Jesli mialo by tam nastapic jakies zwarcie mogace wywolac pozar , to mam nadzieje ze znajdujacy sie na tylnej sciance bezpiecznik zadziala .

Co do temperatury to przez kilka lat mialem te wzmacniacze w prowizorycznej obudowie i zagladalem do nich z ciekawosci przy dluzszym glosnym sluchaniu i nigdy problemu z temperatura nie zauwazylem .

Posiadam kilku kanalowy termometr podlaczany do PC w wolnej chwili zamontuje w kilku miejscach wewnatrz czujniki zobaczymy co sie bedzie dzialo.



Pozdrawiam

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dataOK:
TopicOK: 0
---
Flaga: 1

Like Like ×
Link to comment
Share on other sites
