DAC AK4137 & AK4490

[antichoice]

pod obciążeniem ma : 2x18V i 2x10.5V, czli troszkę więcej niż deklarowane.



Parę lat temu takie same były na ebay na 220V, wiec pewnie to te same tylko nalepkę zmienili

[krowaklara]

Zagadka:

dlaczego większość daków które mają wyjście USB (o ile nie przytłaczająca większość) korzysta ze standardu USB B ???

[zjj_wwa]

Zagadka:

dlaczego większość daków które mają wyjście USB (o ile nie przytłaczająca większość) korzysta ze standardu USB B ???

Eh ???

[bikerbo]

Zagadka:

dlaczego większość daków które mają wyjście USB (o ile nie przytłaczająca większość) korzysta ze standardu USB B ???



wydaje mi się, że z powodu takiego, że tak się przyjęło - ale mogę się mylić :)



a może dlatego, że kabel od drukarki walający się po szufladach ma prawie każdy

[krowaklara]

podobnie kombinowałem jak kolega bikerbo ;) ale prawda jest brutalna:



To minimize end user termination problems, USB uses a “keyed connector” protocol. The physical

difference in the Series “A” and “B” connectors insures proper end user connectivity. The “A” connector

is the principle means of connecting USB devices directly to a host or to the downstream port of a hub.

Series "A" plugs are always oriented upstream towards the Host System

Series "B" plugs are always oriented downstream towards the USB Device



This specification describes three USB cable assemblies: standard detachable cable, high-/full-speed

captive cable, and low-speed captive cable.

A standard detachable cable is a high-/full-speed cable that is terminated on one end with a Series “A” plug

and terminated on the opposite end with a series “B” plug. A high-/full-speed captive cable is terminated

on one end with a Series “A” plug and has a vendor-specific connect means (hardwired or custom

detachable) on the opposite end for the high-/full-speed peripheral. The low-speed captive cable is

terminated on one end with a Series “A” plug and has a vendor-specific connect means (hardwired or

custom detachable) on the opposite end for the low-speed peripheral. Any other cable assemblies are

prohibited.



źródło: Universal Serial Bus Specification

tylko czy mając kabel USB A-A zastosowanie adaptera A-B z jednej strony załatwia sprawę?

i tak i nie, wszystko zależy od budowy kabla a szczególnie od sposobu ekranowania

[bikerbo]

podobnie kombinowałem jak kolega bikerbo ;) ale prawda jest brutalna:



To minimize end user termination problems, USB uses a “keyed connector” protocol. The physical

difference in the Series “A” and “B” connectors insures proper end user connectivity. The “A” connector

is the principle means of connecting USB devices directly to a host or to the downstream port of a hub.

Series "A" plugs are always oriented upstream towards the Host System

Series "B" plugs are always oriented downstream towards the USB Device



This specification describes three USB cable assemblies: standard detachable cable, high-/full-speed

captive cable, and low-speed captive cable.

A standard detachable cable is a high-/full-speed cable that is terminated on one end with a Series “A” plug

and terminated on the opposite end with a series “B” plug. A high-/full-speed captive cable is terminated

on one end with a Series “A” plug and has a vendor-specific connect means (hardwired or custom

detachable) on the opposite end for the high-/full-speed peripheral. The low-speed captive cable is

terminated on one end with a Series “A” plug and has a vendor-specific connect means (hardwired or

custom detachable) on the opposite end for the low-speed peripheral. Any other cable assemblies are

prohibited.



źródło: Universal Serial Bus Specification

tylko czy mając kabel USB A-A zastosowanie adaptera A-B z jednej strony załatwia sprawę?

i tak i nie, wszystko zależy od budowy kabla a szczególnie od sposobu ekranowania



to co zacytowałeś jest nie na temat i nie odpowiada na pytanie obecności gniazda B w dacach. równie dobrze mogłoby być A i działałoby tak samo



druga sprawa - po co się tym przejmować - wystarczy kabel od drukarki podłączyć i słuchać...

[krowaklara]

wystarczy kabel od drukarki podłączyć i słuchać

podłączyłem i słucham na kablu od drukarki :-) właśnie, a tak naprawdę wszystko sprowadza się do dylematu czy mam wyciąć kwadrat czy prostokąt na tylnym panelu



Zgrubsza jednak jak się okazuje chodzi o to, że standard USB przewiduje rodzaj "kierunkowości od źródła do urz. peryferyjnego.

Producenci daków stosują się do zaleceń, włącznie z wymogiem co do konstrukcji i ekranowania kabla typu A-B

dotyczy to zresztą szczególnie urządzeń gdzie wymagana jest wysoka jakość transmisji.



Co nie wyklucza, że konkretne żródlo będzie współpracowało z konkretnym urządzeniem nawet na kabiu usb od zasilacza.

[bikerbo]

podłączyłem i słucham na kablu od drukarki :-) właśnie, a tak naprawdę wszystko sprowadza się do dylematu czy mam wyciąć kwadrat czy prostokąt na tylnym panelu



Zgrubsza jednak jak się okazuje chodzi o to, że standard USB przewiduje rodzaj "kierunkowości od źródła do urz. peryferyjnego.

Producenci daków stosują się do zaleceń, włącznie z wymogiem co do konstrukcji i ekranowania kabla typu A-B

dotyczy to zresztą szczególnie urządzeń gdzie wymagana jest wysoka jakość transmisji.



Co nie wyklucza, że konkretne żródlo będzie współpracowało z konkretnym urządzeniem nawet na kabiu usb od zasilacza.



na każdym będzie współpracowało kablu

ja wycinamna tylnym panelu otwór na "B"



kabel można kupić drukarkowy - z 2 ferrytami mam taki nawet - jeden od strony A a drugi od strony B



wpływ kabla usb na dźwięk - oczywiście nie będę rozgrzebywał tematu



pamiętaj aby nie łączyć ekranu/obudowy kabla/gniazda z masą sygnałową przewidzianą na złączu 6-pin "uesbekowym" to ma się łaczyć z chassis



tak samo gniazdo xlr - połączenie 2 przewodowe (+, -) z płytki jest wskazane, a pin1 do obudowy i połączenie przez chassis

RCA oczywiście izolowane



powyższe wytyczne są oczywiście nieoczywiste, ale najbardziej zgodne ze sztuką.

[krowaklara]

no właśnie ze tu chyba nie do końca chodzi o wpływ kabla na dzwięk, to byłoby zbyt proste;

są jeszcze protokoły przesyłania danych i nie wszystko jest zgodne ze wszystkim ale to już mnie nie interesuje,

(nie wiem nie znam się, zarobiony jestem), wycinam dziurę kwadratową jak wszyscy ;-)

[bikerbo]

Kabel ani gniazdo nie mają wpływu na protokół. Odpowiedni pin łączy sie z odpowiednim pinem i już.

[krowaklara]

podsumowując tą część dyskusji w wątku

- Podstawowy standard połączeń kablowych wprowadzony przez USB IF między urządzeniami "host system -> USB device" odbywa sie za pomocą kabla A-B

gdzie A jest od strony Hosta, B od strony Divajsa. Producenci daków i interfejsów USB robią urządzenia właśnie pod ten standard, czyli z wyjściem B.

- Niewątpliwie łącząc odpowiednie piny za pomocą kabelków również skomunikujemy oba urządzenia (co nie będzie zgodne ze standardem USB IF ale zadziała.)

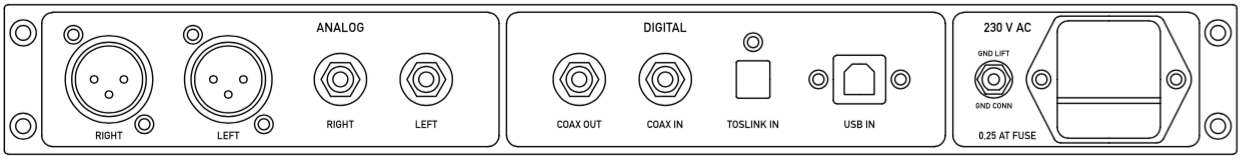

taki oto panel na tył sobie rzeźbię

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikerbo]

taki oto panel na tył sobie rzeźbię



Przyjemny, ale masz zamienione oznaczenia XLR left i right. Powinny być odwrotnie, żeby się nie krzyżowały bo standard jest taki, że left to lewy patrząc z miejsca odsłuchowego (tam gdzie lewa kolumna)

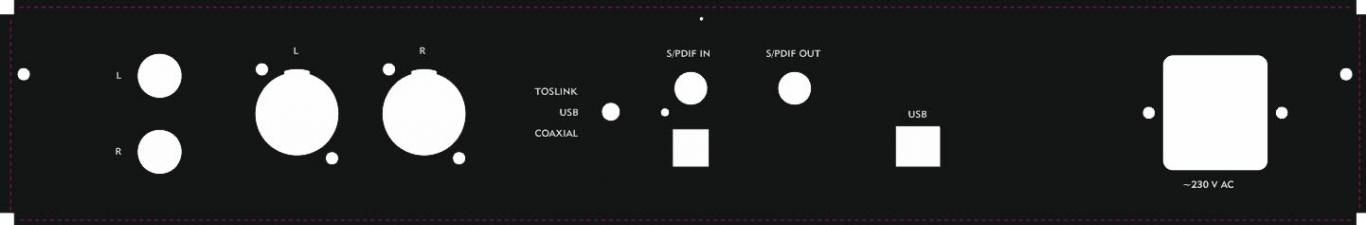

to mój projekt przodu i tyłu



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zjj_wwa]

to mój projekt przodu i tyłu

Te, esteta ...

[bikerbo]

Te, esteta ...

Co tam Zygmuncie?

[zjj_wwa]

Co tam Zygmuncie?

Zapomniałeś o dodatkowych 2ch gniazdach XLR, które będą alternatywnym wyjściem zbalansowanym.

Z symetrycznego bufora lampowego ...

;)

Edytowane 11 Kwietnia 2016 przez zjj_wwa

[bikerbo]

Zapomniałeś o dodatkowych 2ch gniazdach XLR, które będą alternatywnym wyjściem zbalansowanym.

Z symetrycznego bufora lampowego ...

;)



No i o dwóch wyjściowych RCA z bufora lampowego

No i o wyjściowym toslinku

Ale kiedyś trzeba powiedzieć stop

Dowiercę na przednim panelu :D jak będzie potrzeba

[krowaklara]

słuszna uwaga z tym LR

masz widzę ground litft przewidziany, w którym miejscu łączysz pcb daka z masą?



jakaś mała ta Twoja obudowa, czy mi się wydaje

[bikerbo]

słuszna uwaga z tym LR

masz widzę ground litft przewidziany, w którym miejscu łączysz pcb daka z masą?



jakaś mała ta Twoja obudowa, czy mi się wydaje

330x280x40



Masa daca bedzie na stałe z chassis. Gnd lift to połączenie uziemienia z masą lub jego brak. W zależności od uziemienia wzmacniacza lub obecności ground loop breaker we wzmaku będzie można wybrać która opcja w danym zestawie da mniejszy poziom szumów. W przypadku wzmaka z bezpośrednim połączeniem masy do uziomu będzie w dacu ground lift a jak wzmak ma do uziemienia rezystor+kondensator 5o będzie w dacu połączenie bezpośrednie "zero omowe"

[zjj_wwa]

Gnd lift to połączenie uziemienia z masą lub jego brak.

Jest jeszcze trzecia opcja, "pośrednia": przykładowo: odpowiednio zadrutowany mostek prostowniczy || 220R || 0,1uF .... Ja sobie zrobiłem z tyłu taki mały przełącznik, który pozwala wybrać każdą z trzech konfiguracji ("Off" / "On" / "Lift").

[Birofil]

Czy ktoś ma w nadmiarze i może odsprzedać 6 sztuk kondensatorów SMD 1206 o wartości 15pF?

[bikerbo]

("Off" / "On" / "Lift").



nad nazewnictwem bym się zastanowił, bo "lift" nie kojarzy się z loop breakerem, przynajmniej dla mnie

[zjj_wwa]

nad nazewnictwem bym się zastanowił, bo "lift" nie kojarzy się z loop breakerem, przynajmniej dla mnie

No i prawidłowo. Bo loop breaker nie breakuje żadnej loopy. To jest właśnie zła semantyka.

Prawidłowa natomiast jest semantyka typu "podniesienie masy", czyli "Ground Lift".

Podnosisz masę sygnałową względem ziemi, np. opornikiem. A "Loop" - no cóż - przecież pętla nadal istnieje. Ona nie znika. A ino złe skutki tego loopa / pętli się przenoszą z ekranu interkonektów i z innych niskich impedancji na ten jeden "liftujący" opornik.

Jeśli opornik jest np. 330R, to jest to przeszło 660 razy więcej niż np. 0,5 ohma płaszcza ekranu interkonekta. Natomiast ... nic nie jest breakowane. Pojęcie "Loop Breaker" jest wręcz semantycznym wprowadzaniem ludzi w błąd.



Pętla nadal istnieje, tyle tylko, że napięcia zakłóceń teraz się odkładają na tym dodanym oporniku, czyli w miejscu, w którym nie szkodzą (teoretycznie).



Tak więc zamiast break'owania, proponuję stosować lift'owanie, które jest bardziej zgodne ze stanem faktycznym.

Edytowane 11 Kwietnia 2016 przez zjj_wwa

[bikerbo]

W sumie prawda

więc w zasadzie loop breakerem jest całkowite odłączenie od uziomu jedynie, a liftem jest przez rezystor

[bomarek]

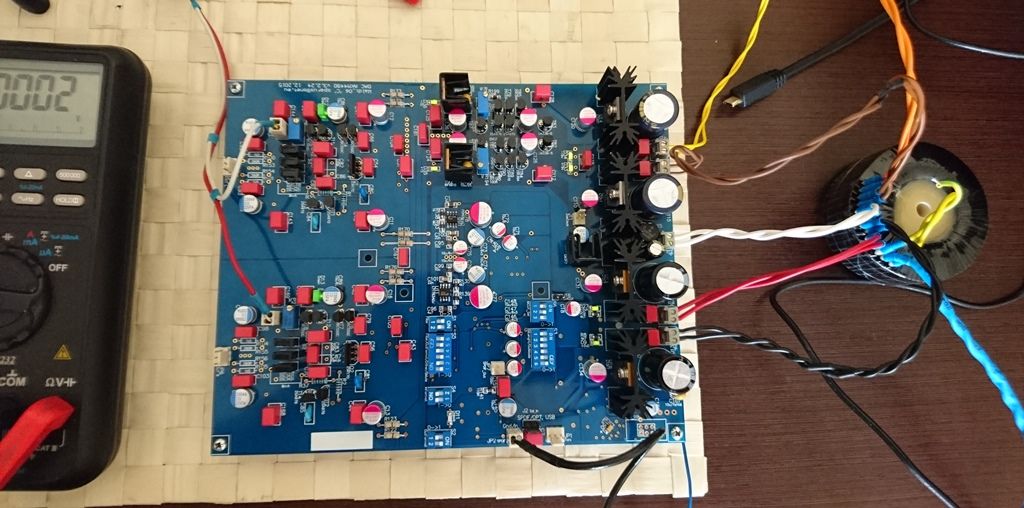

Mam trochę wolnego czasu więc postanowiłem trochę przypomnieć sobie obsługę lutownicy :-)



Efekty widać na zdjęciu, DAC przemówił bez niespodzianek związanych z montażem. Gra dosyć przyjemnym dźwiękiem, prąd spoczynkowy ustawiony na 12 mA.



Martwi mnie tylko offset który ma wartość ok. 100 i 60 mV, bedę musiał z tym powalczyć. Na wejściu ma 2SK389 GR.

W DAC-U na PCM1704 offset mam w granicach pojedynczych miliwoltów.

Zegar na razie zwykły 26,576 MHz ale docelowo będzie zegar Luiisa z mnożnikiem częstotliwości.



Zastanawiam się czy nie podłączyć do niego ten odbiornik :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 15 Kwietnia 2016 przez bomarek

[bikerbo]

Mam trochę wolnego czasu więc postanowiłem trochę przypomnieć sobie obsługę lutownicy :-)



Efekty widać na zdjęciu, DAC przemówił bez niespodzianek związanych z montażem. Gra dosyć przyjemnym dźwiękiem, prąd spoczynkowy ustawiony na 12 mA.



Martwi mnie tylko offset który ma wartość ok. 100 i 60 mV, bedę musiał z tym powalczyć. Na wejściu ma 2SK389 GR.

W DAC-U na PCM1704 offset mam w granicach pojedynczych miliwoltów.

Zegar na razie zwykły 26,576 MHz ale docelowo będzie zegar Luiisa z mnożnikiem częstotliwości.



Zastanawiam się czy nie podłączyć do niego ten odbiornik :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Offset trochę duży..

Przede wszystkim - termicznie spięte powinny być te 3 tranzystory wyjściowe.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MARER]

Offset trochę duży..

Przede wszystkim - termicznie spięte powinny być te 3 tranzystory wyjściowe.



Dokładnie ...daj pastę termo i skręć śrubką :-)

[bomarek]

Dokładnie ...daj pastę termo i skręć śrubką :-)



W DAC-u na PCM1704 gdzie praktycznie jest identyczna analogówka jak pisałem mam offset w granicach 2 mV a tranzystory nie są spięte.

Podejrzewam, że przyczyną może być niesymetryczne zasilanie kości AK4490. Napięcia te mają wartość: 6,915 V i 6,884 V.



Nie wiem czy nie obniżyć tego napięcia do 5V, jak masz to napięcie.



A jaki macie offset przy braku sygnału cyfrowego na wejściu WM8804 i jakie jest wtedy napięcie na wyjściu AK4490, piny 26,26 i 35,36.

[zjj_wwa]

Albo nawet daj przekładkę z małych radiatorków, to wtedy przy okazji możesz gaz do ... dechy ... no raczej nie, ale gaz do wyższego poziomu absurdu podkręcić.

Bigger is .. Better :)

[krowaklara]

zgrałem na razie kilkanaście płyt na komputer (format flac)

i stwierdzam że gra lepiej niż z moim CD-"ransportem" jakoś bardziej energetycznie

przerażające... era CD się chyba u mnie kończy

[Gość JanF]

era CD się chyba u mnie kończy



... się dawno skończyła!

Na AS W-wa 2016 zobacz, co będzie źródłem audio?

CD jest obecnie standardem dla szerokiego grona konsumentów.

Ale, dzieje się tak ze względów praktycznych.

Księgowy kalkuluje: x$ x10^5x ?0,001PBdaUsers = great $$$

Edytowane 15 Kwietnia 2016 przez JanF
