DAC AK4137 & AK4490

[Waldi_06]

trochę musztardy po obiedzie:

dla wszystkich nowych projektów i montaży sugeruję używać diody o jak najmniejszym napięciu przewodzenia

np

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość]

Oj, nie przesadzajcie :) u mnie czyta "flac" i płyty cd z taką samą jakością :)

Kwestia dobrego uniwersalnego transportu ;) żadne tam shigiflaki "goldmundy" itp ;)

[zjj_wwa]

sugeruję używać diody o jak najmniejszym napięciu przewodzenia

Czy to jest lepsza alternatywa do zamawiania trafa z lekkim napięciowym zapasem, jeśli dopiero nosimy się z zamiarem, aby takie trafko zamówić?

Jeśli lepsza, to proszę wyjaśnij dlaczego.

Czy to nie jest tak, że "no free lunch" i że za takie dobre, w sensie niskie, napięcie przewodzenia, zapłacimy pogorszeniem jakichś innych parametrów diody, które wtedy muszą wypaść gorzej? ( no nie wiem, może np. pojemność złącza repolaryzowanego w kierunku zaporowym, aspekt nisko-szumności, zakłócenia, szpilki przełączania, czy ... "coś" ?)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikerbo]

trochę musztardy po obiedzie:

dla wszystkich nowych projektów i montaży sugeruję używać diody o jak najmniejszym napięciu przewodzenia

np

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



ma takie jak mbrs1x0 z tego co widzę

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

Czy to jest lepsza alternatywa do zamawiania trafa z lekkim napięciowym zapasem,

nie o to chodzi,

im mniejsze napięcie tym mniejsze prądy rozładowywania kondensatora, mniejsza jego temperatura i mniejsza wymagana pojemnośc, aby uzyskac ten sam efekt (lub odwrotnie),

ogólnie jest to krok w kierunku diody idealnej,

Henryk Kwinto przetarł ścieżkę, poczytaj proszę dataszeta do LT4320

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zjj_wwa]

poczytaj proszę dataszeta do LT4320

Bardzo ciekawy tekst. Dzięki za linka. Masz jakieś rekomendacje odnośnie sensownych mosfetów w kontekście naszych zastosowań, czyli w miarę niewielkie napięcia, w miarę niewielkie obciążenia (jak. np. w DAC'u) ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

Mosfety o jak najmniejszym Rdson, do zastosowań zwykłych - wystarczą SMD i tak będą zimne,

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zjj_wwa]

A co z "internal diode" ? Niektóre mosfety mają chyba już w samej strukturze swojego "chipa" taką diodę skierowaną w kierunku zaporowym, co wynika z procesu technologicznego (litograficznego?) i sposobu kształtowania warstw półprzewodnika na strukturze. Taka dioda "wbudowana" to chyba raczej byłaby wysoce niestosowna ? Takie mosfety się nie nadają do tego zastosowania, prawda ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Henryk Kwinto]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Zastosowane mosfety to BSC031N06NS3 G



i datasheet mosfetów



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bomarek]

Znalazłem przyczynę dużego offsetu, mój błąd nie wlutowałem kondensatorów C82 i C83 :-(



Jak widać miałem generator :-) czasami trzeba wyjąć z szafy oscyloskop :-)



Podłączona sonda 1:10 a w menu oscyloskopu jest ustawiona 1:1



Teraz offset ma w granicach -2 mV

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[antichoice]

Zamówiłem w Toroidy trafko 30VA 2x20V i 2x10V z wyprowadzeniami o długości 50cm (tak też można)

Dac będzie w odtwarzaczu Sony Cdp211 a kabelki ładnie się ułoży :)

Jakby ktoś chciał to mam do sprzedania dwa trafka, które do tej pory używałem (w wątku "różne kostki do wzięcia" są fotki).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 19 Kwietnia 2016 przez antichoice

[antichoice]

Mam pytanie.

Czy te złącza sygnałowe jak linku:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

to czy też degradują dźwięk ja goldpiny?

Pisał o tym krowaklara w poscie 510.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikerbo]

Mam pytanie.

Czy te złącza sygnałowe jak linku:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

to czy też degradują dźwięk ja goldpiny?

Pisał o tym krowaklara w poscie 510.



Temat degradacji dźwięku pięciomilimetrowym kawałkiem mosiądzu bym pominął.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[antichoice]

Mam pytanie odnośnie upsamlera AK4137. Wybierając dipswitchami w S3 (CM0, CM1, CM2, CM3=H) czestotliwość wyjściową 64FSO, to obliczamy ją MCKL = 64FSO czyli mamy 45,1584MHz/64= 705,6kHz ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 23 Kwietnia 2016 przez antichoice

[antichoice]

Czyli jeśli zastosujemy zegar 49.152MHz to otrzymamy upsampling 768kHz?

I to niezależnie co podamy na wejście?



Czy jeśli chcemy na wyjściu 352.8kHz to musimy wybrać (mając zegar 45.1584MHz) CM0=H, CM1=L, CM2=H, CM3=L czyli 128FSO?



Pytam bo tak rozumiem z pdf.

Czy dobrze myślę?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[antichoice]

Pamiętaj, że S2 jest wyjątkowy bo H przełącznika oznacza ustawienie Low w WM - jest odwrotnie niż pozostałe przełaczniki.



S1 też jest wyjątkowy.



AK4490 jest ustawiony na przyjmowanie 24bit I2S compatible ale gra mimo ustawienia wyjścia AK4137 na 32bit.

Czy mimo tego, że AK4137 upsampluje do 32bit 705.6kHz to czy AK4490 nie degraduje?





Może przestawić AK4490 na przyjmowanie 32bit I2S compatible?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 24 Kwietnia 2016 przez antichoice

[antichoice]

Dokonałem modyfikacji polegającej na ustawieniu wejścia AK4490 na 32bit I2S compatible (nogi 10,11,12 w stanie H)

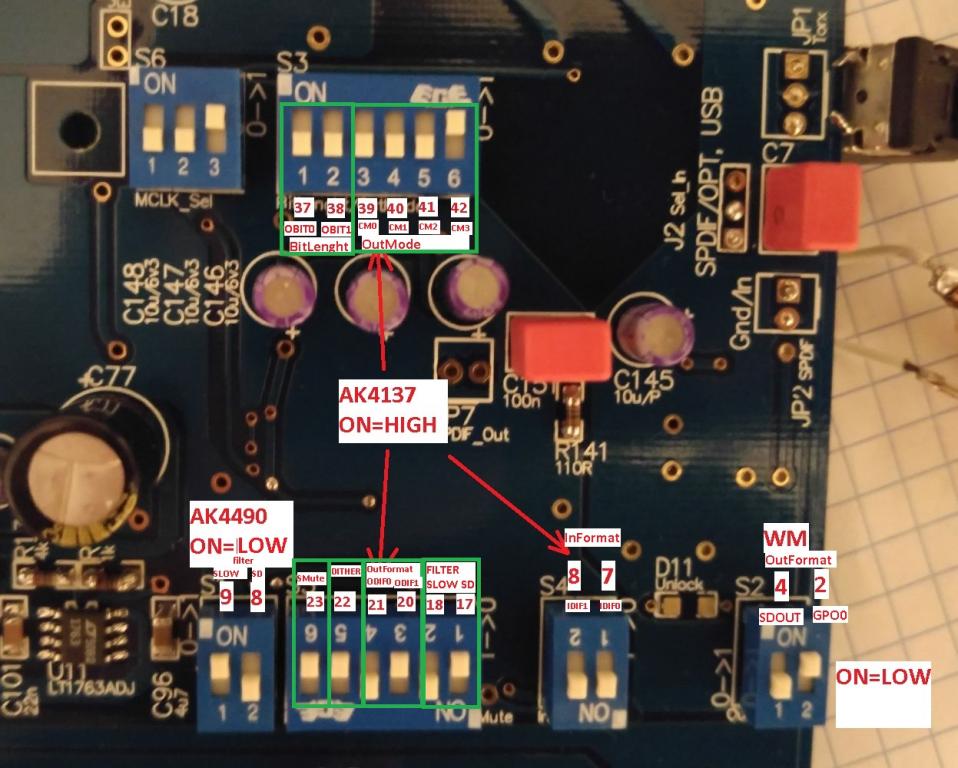

Zrobiłem też ściągę dipswitchów, może się komuś przyda.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość A&T]

Gra?

[antichoice]

Gra?

Tak, gra. Tak samo jak na 24bit I2S compatible.

Eksperymentowałem trochę, ustawiłem AK4490 na przyjmowanie 32bit LSB i zmieniałem dipswitchami format danych wyjściowych AK4137 i grał tylko przy ustawieniu 32bity LSB. Teraz mam pewność, że jest 32bity.



Przydał by się jeszcze zegar 49.152MHz, wtedy by był max upsamling 768kHz 32bity.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość A&T]

A jest możliwy upsampling do DSD128?

[antichoice]

Ten projekt zakłada tylko PCM.



Sam upsampler AK4137 jak i DAC AK4490 umożliwiają obsługę DSD ale potrzebny dodatkowy mikrokontroler. Może Waldi zaprojektuje te układy pracujące z DSD?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość A&T]

Wydawało mi się, że już ktoś na tym zestawie słuchał w DSD ale może się mylę. To moje rozczarowanie.

[antichoice]

Post nr 4 tlumaczy dlaczego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

wykonałem małą pcb pod generator Crysteka CCHD957

jak wszystko będzie ok z pcb, to dam zanć.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość A&T]

Post nr 4 tlumaczy dlaczego.



Szkoda. Z data sheet AK4490 :



The AK4490 accepts up to 768kHz PCM data and 11.2MHz DSD data



 2.8MHz, 5.6MHz and 11.2MHz DSD Input Support

- Filter (fc=50kHz, fc=150kHz, 2.8MHz mode) 2.8MHz, 5.6MHz and 11.2MHz DSD Input Support

[antichoice]

Nie szkoda. AK4490 to nowiutka kostka i gra świetnie. Ten projekt to potwierdził. Na pewno powstanie projekt z DSD. Kwestia czasu.

Myśle, że PCM 32bity i 768kHz z bardzo dobrym zasilaniem i wyśmienitymi stopniami analogowymi to naprawdę coś czego nie znalazłem nigdzie nawet w komercyjnych sprzętach.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krowaklara]

Tak, gra. Tak samo jak na 24bit I2S compatible.

Tak samo tzn nie słyszysz różnicy? :-) i nie ma sensu kombinować?

ostatecznie grasz na 32bit czy 24?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zjj_wwa]

wykonałem małą pcb pod generator Crysteka CCHD957

jak wszystko będzie ok z pcb, to dam zanć.

mouser podaje że 25ppm. Crystek mówi o revision G rzędu 3ppm. Która informacja jest prawdziwa?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Henryk Kwinto]

25ppm to zmiana częstotliwości w zależności od temperatury, a 3ppm zmiana w pierwszym roku i w każdym następnym 1ppm.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[antichoice]

Tak samo tzn nie słyszysz różnicy? :-) i nie ma sensu kombinować?

ostatecznie grasz na 32bit czy 24?

Ja nie slysze różnicy. I pewnie nie ma bo AK4490 jest ustawiony na 24bit i2s compatible ale przyjmuje (tzn ze gra)16, 20, 24, 32 bit I2S od AK4137

Ostatecznie zostałem z 32bit LSB justified bo na końcu to testowałem i tak zostało.

Wg mnie nie ma sensu przerabianie, zostawcie tak jak jest w projekcie Waldiego.







wykonałem małą pcb pod generator Crysteka CCHD957



Nie to żebym był ciekawski :) A co robita płytka?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 30 Kwietnia 2016 przez antichoice
