DAC AK4137 & AK4490

[antichoice]

45.xxxx upsamplował do 705,6 kHz?

Tak



Ale zastanawia mnie bo jak dostawał sygnał z CD 44.1kHz to upsamplował x16 do 705.6kHz

a teraz x17,41496598639456 (768kHz). Czyli jeszcze bardziej wygładza czy dodaje od siebie brakujące próbki?



Wydaje mi się, że jednak bardziej wygładza przebieg.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 20 Maja 2016 przez antichoice

[sts]

Wcześniej dla 44.1kHz miałeś upsampling synchroniczny, teraz masz asynchroniczny.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikerbo]

Przy braku sygnału sp/dif (czasami?) mam na wyjściu rca DACa 1,3-1,5 V DC.

Czy ktoś zaobserwował podobną sytuację?



Pozwolę sobie również zawołać Waldiego



DAC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bomarek]

Przy braku sygnału sp/dif (czasami?) mam na wyjściu rca DACa 1,3-1,5 V DC.

Czy ktoś zaobserwował podobną sytuację?



Pozwolę sobie również zawołać Waldiego



Ja tez to mam ale gdy wyłączę i ponownie włączę napięcie ustawia się na ok 2 mV. Nie chce mi się wyciągać oscyloskopu żeby sprawdzić czy coś się nie wzbudza.



Ale trzeba się z tym pogodzić wszak to tylko bardzo dobry projekt DIY.

Jeżeli sterujemy z tego DAC_a wzmacniacz lampowy to lepiej odseparować wyjście DAC_a kondensatorem jeżeli nie ma takiego we wzmacniaczu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikerbo]

Ale trzeba się z tym pogodzić



Może rozwiązanie jest proste.



lepiej odseparować wyjście DAC_a kondensatorem



To nie rozwiązanie, tylko schowanie problemu pod dywan. Bez kondensatora zawsze lepiej

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

Za jakiś czas wyciągnę DACa ze stojaka i pomierzę,

ale u mnie takie czary nie występują bo dace są zawsze włączone,

a spdif jest włączane i wyłączane z kompa i serwera AMARE Diamond i nic takiego nie zauważyłem,

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bomarek]

Za jakiś czas wyciągnę DACa ze stojaka i pomierzę,

ale u mnie takie czary nie występują bo dace są zawsze włączone,

a spdif jest włączane i wyłączane z kompa i serwera AMARE Diamond i nic takiego nie zauważyłem,



To napięcie pojawia się gdy wyłączymy sygnał na spdif a DAC jest w dalszym ciągu włączony. Ponowne włączenie i wyłączenie zasilania DAC_a pomimo braku sygnału cyfrowego na wejściu na wyjściu pojawia się napięcie ok. 2 mV czyli jest ok.



Gdy teraz podamy na wejście DAC_a sygnał w dalszym ciągu napięcie na wyjściu jest w granicach 2 mV ale jego odłączenie powoduje pojawienie się napięcia na wyjściu u mnie ok 2V.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

na obu kanałach?



oraz - co to znaczy wyłaczymy sygnał spdif?

z wyciągnięciem przewodu czy bez ?



i co jest nadajnikiem sygnału spdif?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikerbo]

na obu kanałach?



oraz - co to znaczy wyłaczymy sygnał spdif?

z wyciągnięciem przewodu czy bez ?



i co jest nadajnikiem sygnału spdif?



z wyciągnięciem przewodu na pewno, jak przewód zostaje to chyba też

coax

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bomarek]

na obu kanałach?



oraz - co to znaczy wyłaczymy sygnał spdif?

z wyciągnięciem przewodu czy bez ?



i co jest nadajnikiem sygnału spdif?



Nie odłączam przewodu tylko wyłączam DAC_X który służy jako źródło sygnału.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krowaklara]

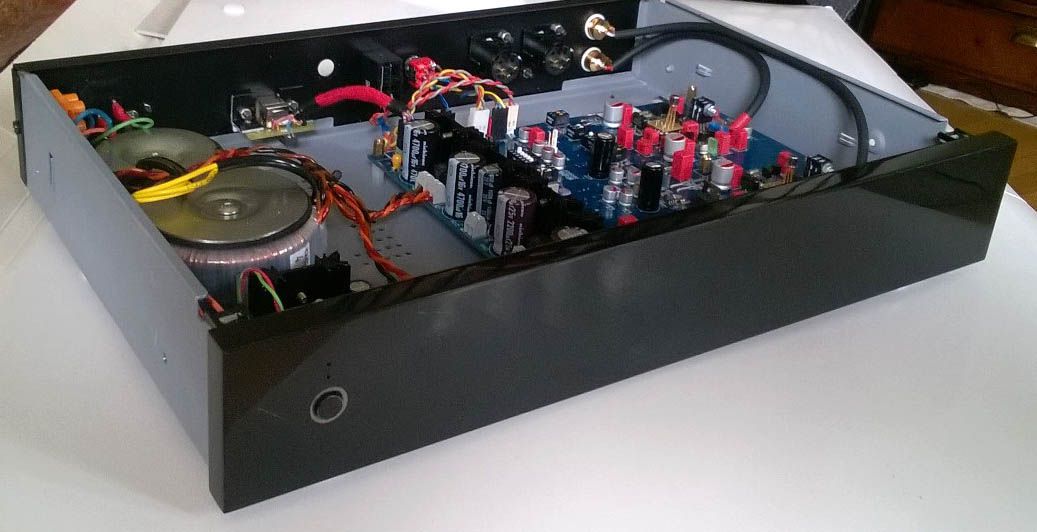

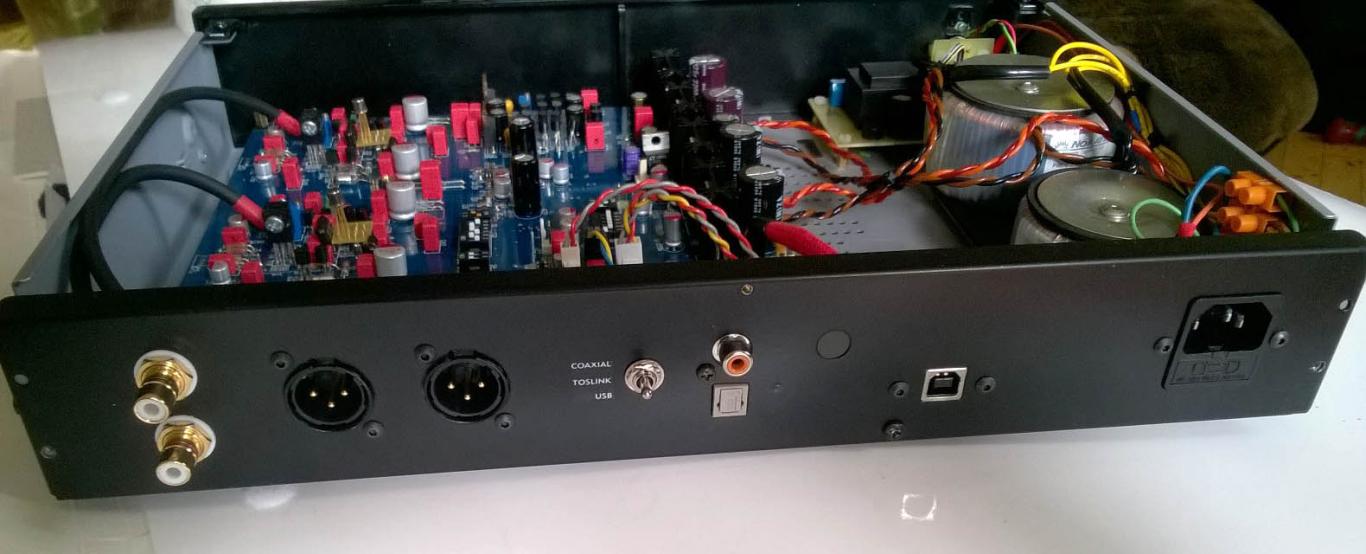

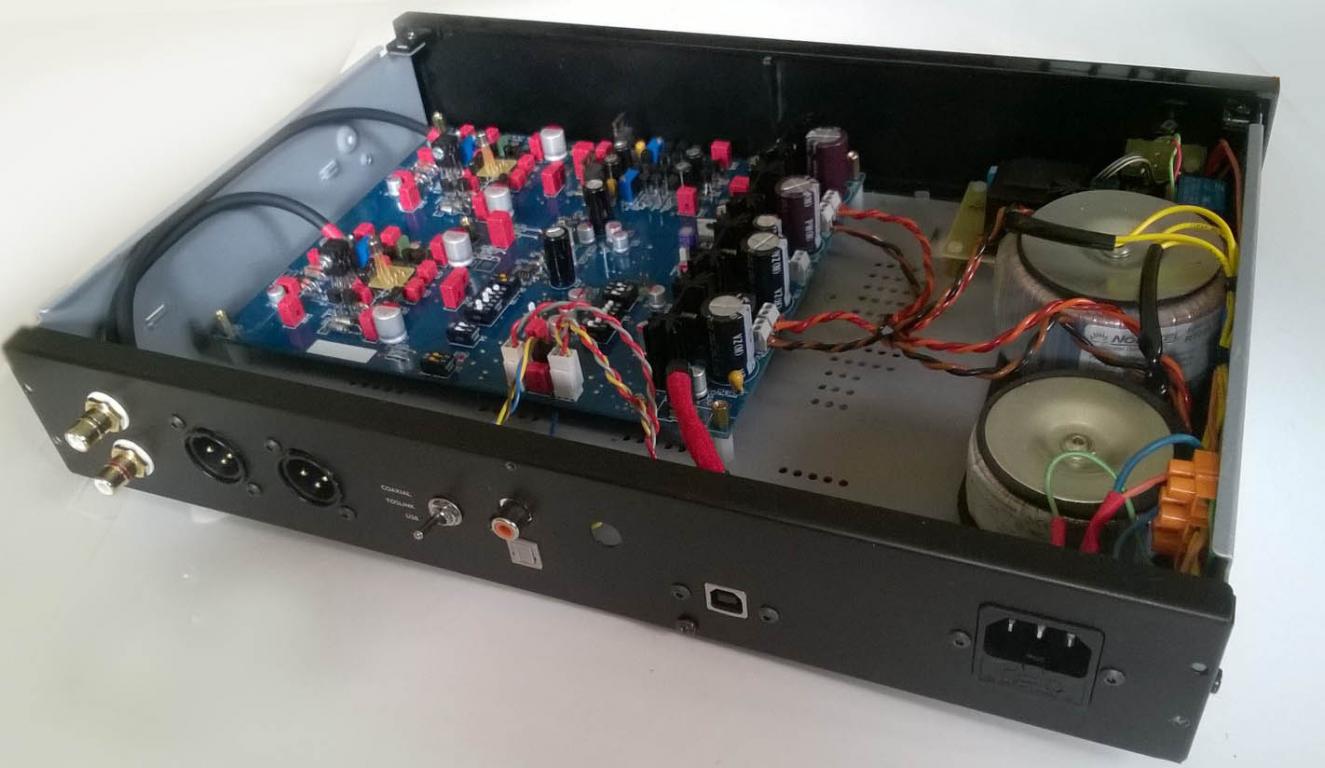

wrzucam kilka szybkich fotek z placu boju, zostały jakieś detale do ogarnięcia



sporadycznie przy włączaniu i wyłączaniu mam jakieś dodatkowe "efekty dzwiękowe" w postaci lekkiego stuku

nie wiem czy ten typ tak ma ale to specjalnie mi nie przeszkadza

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[antichoice]

No super zrobione ;) Widzę, że włączanie na przekaźniku. Czy zgadłem?

A co to jest tam takie w metalicznej obudowie? Obok albo w miejscu 2SK170. Czy można prosić fotkę z bliska?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krowaklara]

A co to jest tam takie w metalicznej obudowie? Obok albo w miejscu 2SK170. Czy można prosić fotkę z bliska?

to jest LSK489 na "stoliku-przejściówce" zamiast 2x sk170

one mają takie srebrne obudowy jak stare tranzystory



włączanie na przekaźniku, nie wiem czy to nie przerost formy nad treścią ale działa całkiem przyjemnie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

to jest LSK489 na "stoliku-przejściówce" zamiast 2x sk170



jak dasz radę to w końcowej wersji je wlutuj,

"żadnych wtykanych pośredników " :-)



ale ważniejsze jest pytanie - co to za obudowa i gdzie można taką kupić/zamówić ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krowaklara]

ale ważniejsze jest pytanie - co to za obudowa i gdzie można taką kupić/zamówić ?



obudowa "TO71"

musiałem zrobić blacik testowy bo były takie akrobacje z nogami że mogłoby się to źle skończyć... chyba że... ubrać odnóża w rurki teflonowe

(i tak pewnie zrobię, zwłaszcza że LSK sprawują się jak dotąd b. dobrze.)

Akurat te dostałem w ramach tzw "dowodu wdzięczności" ale na stronie linearsystems są adresy dystrybutorów w Europie, w PL niestety nie do kupienia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kolmen]

gdzie można taką kupić/zamówić ?

Zamówić można bezpośrednio na stronie Linear Systems

Tyle tylko , że koszty są spore :)

W takiej samej obudowie dostępny też jest LSK389

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bodo_z]

Prudukują też w obudowie SMD jakiś czas temu korespondowałem z nimi i niestety cena mnie zniechęciła , elementy swoje kosztowały i do tego przesyłka ze stanów ,dałem sobie spokój i kupołem podwujne toschiby , Pozdrawiam Bodo_z

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kolmen]

Prudukują też w obudowie SMD

SO8 i chyba SOT23-5

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

moje pytanie o obudowę dotyczyło obudowy DACa a nie układu scalonego :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krowaklara]

moje pytanie o obudowę dotyczyło obudowy DACa a nie układu scalonego :-)



;-))

obudowa od starego tunera satelitarnego humax

przedni panel sklejony z pleksi i lakierowany

tylny wycinany laserem i malowany proszkowo

koszt całości 40-50 zł (z przesyłkami) + praca własna.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zelo7]

Proponuje ,autorowi wątku zrobienie w oparciu o ten projekt typowego przetwornika DSD i tylko DSD jako oddzielny tor DSD ,coś jak u Lampiego. Może być ciekawy alternatywny projekt.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zelo7]

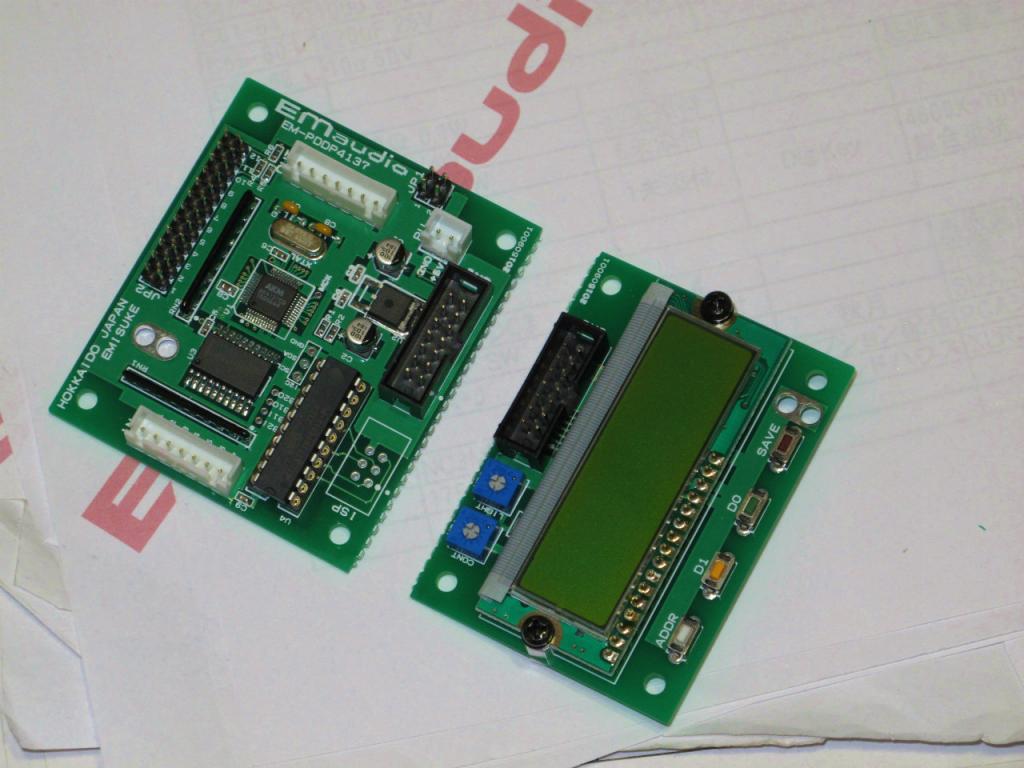

np coś takiego



i to sterowanie ,



　PCM→PCM

　PCM→DSD

　DSD→DSD

　DSD→PCM

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sts]

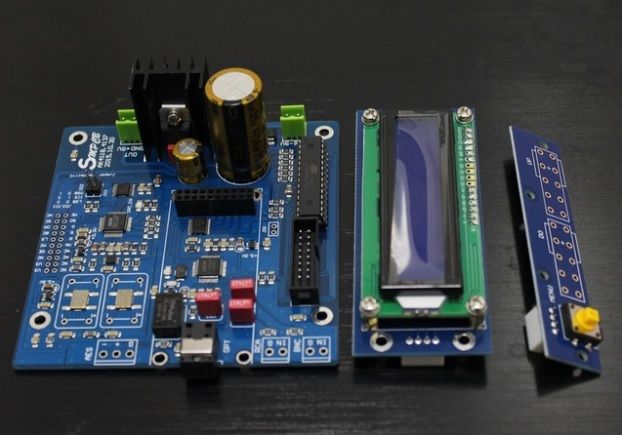

AK4118 + AK4137 + Amanero lub XMOS:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Watek na diyAudio:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 10 Czerwca 2016 przez sts

[zelo7]

Tu jest na AK 4495 znacznie gorszym DAC-u

Watek na diyAudio

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

Tu jest na AK 4495 znacznie gorszym DAC-u



Znacznie gorszy to przesada. Na pewno mniej subtelnym.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sts]

No coz, DACa mozna sobie podłączyć takiego jak sie lubi :) Wg opisu soft może sterować zarówno AK4495 jak i AK4490. A flagowcem jest teraz AK4497EQ.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 10 Czerwca 2016 przez sts

[zelo7]

Jeżeli to ma sterowanie równiez DAC-em ,a wygląda że ma więc jest to super sprawa ,tego właśnie szukałem ,dzięki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kocur57]

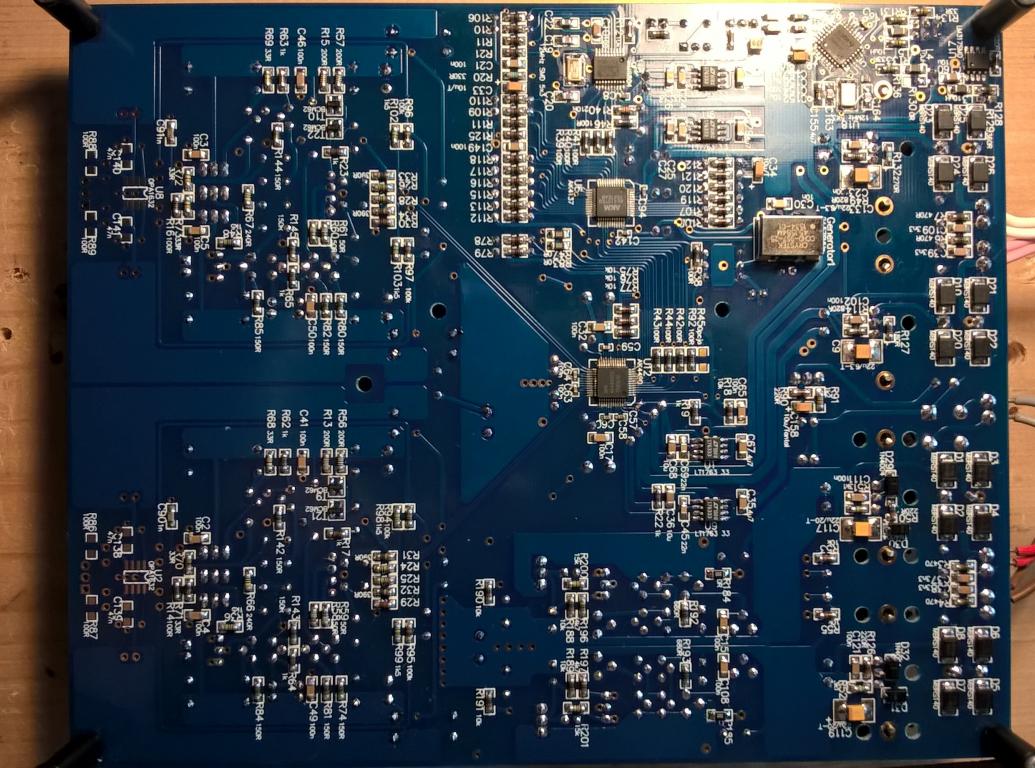

Pomocy, nie mogę odpalić. W końcu wszystko do końca poskładałem. Odpalałem wg instrukcji Waldiego. Wszystko ruszyło. Napięcia ustawiłem bez problemu na 15V. Dolutowałem zwory i zacząłem ustawiać prąd spoczynkowy w punktach zaznaczonych na płytce. Przy dojechaniu do ok 3mA zaczął się dymić R71 (33R) a tranzystory zaczynają mocno się nagrzewać. Po skręceniu prądu do min wszystko się uspokaja, ale nie mogę wyregulować prądu do żądanej wartości. Mam dość duży offset na wyjściu na jednym z kanałów ok 140mV(na tym gdzie regulowałem prąd) na drugim ok 250mV. Oba kanały zachowują się tak samo. Przepatrzyłem wszystko 3x i wszystko wygląda ok. Jakieś pomysły z waszej strony, co jeszcze mógłbym sprawdzić. Niestety jestem ograniczony jeśli chodzi o sprzęt pomiarowy. Proszę też o łaopatologiczne podpowiedzi. To pierwszy dac którego składam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 11 Czerwca 2016 przez kocur57

[zjj_wwa]

Napięcia ustawiłem bez problemu na 15V. Dolutowałem zwory i zacząłem ustawiać prąd spoczynkowy w punktach zaznaczonych na płytce. Przy dojechaniu do ok 3mA zaczął się dymić R71 (33R) a tranzystory zaczynają mocno się nagrzewać.

O ile to jest w ogóle możliwe -- skręć bias do dołu, do wartości, w której nic nie dymi, a w której będziesz mógł dokonać pomiaru paru podstawowych napięć w kluczowych punktach układu. Podaj napięcia zmierzone w kluczowych punktach układu.

Nanieś te napięcia na schemat i wklej tutaj ten fragment schematu z pomierzonymi napięciami.

Piszesz, że zmierzyłeś 3 mA. Jak dokonałeś tego pomiaru? Co pokazywał miliwoltomierz?

Mnie osobiście np. zastanawia, dlaczego te zielone ledy się świecą jakby chciały, a nie mogły ... u mnie to świeci zdecydowanie mocniej, co by sugerowało mocniejsze napięcie / większy prąd.

Czy tranzystory stopnia różnicowego - na pewno dobrze wlutowane? Nie pochrzaniły Ci się nóżki aby? Wyginałeś nóżki?

Bo jeśli nie, ...... to może warto je jeszcze raz na spokojnie sprawdzić.



Powiem tylko tyle, ... osobiście kotłuję tego mojego daca prądem ponad 20 miliamper (taką fantazję miałem) - a radiatory kanapki na tych tranzystorach wyjściowych (mam te same radiatory) są ciepłe, ale nie gorące. Coś jest MOCNO pochrzanione u Ciebie. Ewidentne zwarcie i/lub błąd montażowy, tak przypuszczam. Sprawdź miernikiem, na wyłączonym układzie, z wymontowaną płytką, każde połączenie, punkt po punkcie. Systematycznie i metodycznie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 11 Czerwca 2016 przez zjj_wwa

[bikerbo]

u mnie to świeci zdecydowanie mocniej



ty masz inny kolor tam z tego co pamiętam - niebieskie?

ja mam zielone i tak samo mi świecą jak kocurowi
