    zelo7 Kompan

    zelo7

    Opublikowano
    Opublikowano

    A strata taka ze w 99% przypadków nagranie najpierw bedzie musialo bys przekonwertowane z PCM do DSD :)

    Zysk na pominięciu przetwornika rekompensuje wszelkie straty prz konwersji PCM do DSD

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    sts Poszukiwacz

    sts

    Opublikowano
    Opublikowano (edytowane)

    Przetwornika w tych 99% przypadków nie pomijasz tylko w innym miejscu i inaczej przetwarzasz ;) ze wszystkimi wadami i zaletami takiego rozwiązania. Podanie sygnału DSD na wejscie AK4490 lub 4497 i ewentualne ominiecie modulatora delta-sigma na ktore te DACi w trybie DSD pozwalają wydaje sie byc bardziej wyrafinowanym rozwiązaniem niż Amanero + filtr analogowy.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez sts
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    zelo7 Kompan

    zelo7

    Opublikowano
    Opublikowano

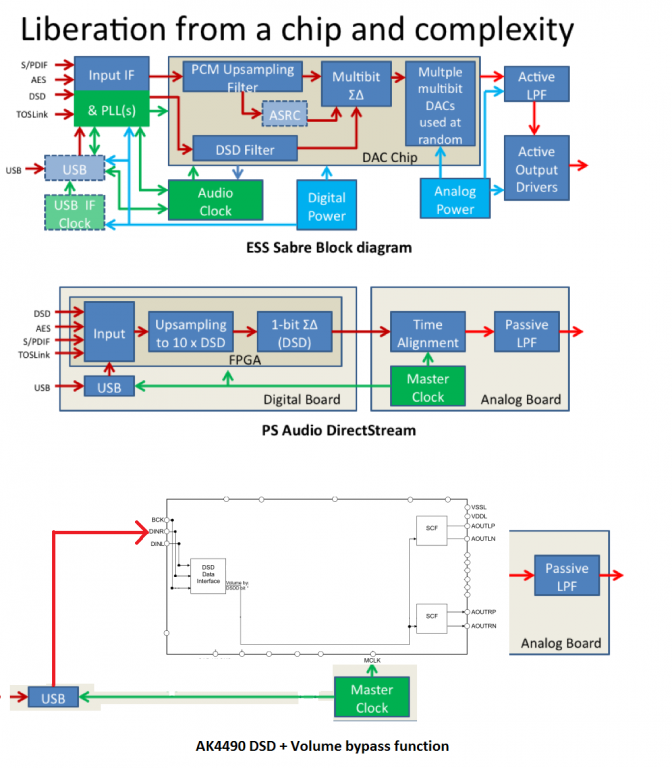

    Podanie sygnału DSD na wejscie AK4490 lub 4497 i ewentualne ominiecie modulatora delta-sigma na ktore te DACi w trybie DSD pozwalają wydaje sie byc bardziej wyrafinowanym rozwiązaniem niż Amanero + filtr analogowy.

    Tu nie chodzi o wyrafinowanie tylko o jakość dzwięku ,która z tzw "engine" lub filtr Lampizatora jest bardzo dobra lepsza niż PCM +przetwornik.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    sts Poszukiwacz

    sts

    Opublikowano
    Opublikowano (edytowane)

    Dokładnie. Takiego rozwiązania w DIY brak. A na rynku świętują same sukcesy. Ponoć opracowanie gotowego projektu sporo kosztuje.



    Jakie dokładnie urządzenia rynkowe tego typu świętują sukcesy poza wspomnianym już Lampizatorem?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez sts
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    LubMich Współtwórca

    LubMich

    Opublikowano
    Opublikowano

    bez toru analogowego tylko po cyfrze ze wzmacniaczem cyfrowym

    Hehe właśnie zamawiam wzmacniacz POPU Mercury.. chińczyka - do przetestowania.. na Intersil D2.. HiEnd to moze nie jest.. ale sprawdze jak takie całkiem cyfrowe coś działa...

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    sts Poszukiwacz

    sts

    Opublikowano
    Opublikowano (edytowane)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    Pomijając fakt ze bardzo ciekawe i z oczywistych wzgledów nie do skopiowania urzadzenie, to marketing maja dobry:



    "The secret is in its simplicity"



    Przyjmując sposób obrazowania wykorzystany przez producenta, nic nie stoi na przeszkodzie aby AK4490 z Amanero na wejsciu, zegarem dla obu i transformatorem na wyjściu narysować tak:






    :P

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez sts
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    LubMich Współtwórca

    LubMich

    Opublikowano
    Opublikowano

    Takiego rozwiązania w DIY brak

    To jeszcze na to odpowiem:



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    baxteros Poszukiwacz

    baxteros

    Opublikowano
    Opublikowano

    Temat troszkę, zszedł na bocznicę. To ja może wrócę do sedna sprawy.

    Od dłuższego czasu używam tego DAC’a jako drugiego i jestem bardzo zadowolony.

    Pewnie jako jedyny albo nie liczy z precyzyjnym zegarem 45 MHz. Zmiana zegara w stosunku do Crysteka przyniosła więcej spokoju i precyzji sceny ale na granicy percepcji.



    Na ustawieniach gram takich jak na zdjęciu, z tym, że w tej chwili up-sampling na 384Khz.



    Co do dźwięku nie wiem jak u innych, przy cichej i średniej głośności słuchaniu jest to bardzo fajny DAC, daje przepiękny pełny dzięk z dobrym nasyceniem i fajnym balansem tonalnym. Niestety przy głośniejszym słuchaniu muzyki charakterystyka tych filtrów zaczyna mi delikatnie przeszkadzać za dużo tego wszystkiego się robi – nie wiem może to efekt pre i post ring jest mocno słyszalny, jest dla mnie po prostu za gęsto i robi się delikatnie męcząco.



    Zmian filtrów w 4490 nie słyszę – nie rozróżniam ich. Na AK4137 mam ustawione jak wszyscy slow roll off filter. Jedyna zmiana jaką słyszę to short deley slow roll off filter ale to już wtedy dzwięk jest za „szary i wycofany”. Dla mnie przydał by się filtr z charakterystyką pomiędzy tymi dowma.



    Powyższe uwagi nie zmieniają faktu, że jest to bardzo udany DAC.



    Opiszcie coś o waszych uwagach co do brzmienia, każdy ma inny system i inne odczucia. Do tej pory tak naprawdę o brzmieniu pisał tylko Waldek.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Waldi_06 Stały bywalec

    Waldi_06

    Opublikowano
    • Autor
    Opublikowano

    Opiszcie coś o waszych uwagach co do brzmienia, każdy ma inny system i inne odczucia. Do tej pory tak naprawdę o brzmieniu pisał tylko Waldek.

    A masz MSSa w najnowszej wersji?

    Pytanie tylko z pozoru nie na temat.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    [email protected]

    Odnośnik do komentarza
    Udostępnij na innych stronach
    baxteros Poszukiwacz

    baxteros

    Opublikowano
    Opublikowano (edytowane)

    A masz MSSa w najnowszej wersji?

    Pytanie tylko z pozoru nie na temat.



    Nie, ja nigdy nie miałem MSS. Więc nie mogę mieć i nowego. Napisz coś więcej.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez baxteros
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Waldi_06 Stały bywalec

    Waldi_06

    Opublikowano
    • Autor
    Opublikowano

    pożycz, albo ja ci pożyczę do posłuchania PCMa tam umieszczonego - posłuchania w kontekście jego zdolności do czystego odtwarzania głośnych fragmentów - zachowuje sie tak jak dobry R2R i jak mało który d-s,

    nie jest to demon parametrów , ale warto go posłuchać aby mieć rozeznanie,

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    [email protected]

    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 1 miesiąc temu...
    pawelcb Poszukiwacz

    pawelcb

    Opublikowano
    Opublikowano

    Witam wszystkich.

    Pomału zabieram się za kompletowanie elementów do tego dac-a ale mam na razie dwa pytania :

    - rezystory powinny być metalizowane ale 5 czy 1 % ?

    - odbiornik optyczny spdif jaki model powinien być lub o jakich parametrach szukać ?

    Widzę że jest problem w znalezieniu choćby tranzystorów, może komuś zostały jakieś sztuki nowe i nie lutowane na sprzedaż bo w tme nie ma.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Waldi_06 Stały bywalec

    Waldi_06

    Opublikowano
    • Autor
    Opublikowano

    - rezystory powinny być metalizowane ale 5 czy 1 % ?

    właściwie standard dla metalizowanych to 1%



    - odbiornik optyczny spdif jaki model powinien być lub o jakich parametrach szukać ?

    Wszelkie odbiorniki na 3.3 volt czyli np TORX 147 (ale nie mylić z 174, bo ten jest na 5v )



    Widzę że jest problem w znalezieniu choćby tranzystorów, może komuś zostały jakieś sztuki nowe i nie lutowane na sprzedaż bo w tme nie ma.

    W dalszym ciągu mozna kupić tranzystory lub zastosować dobre zamienniki, wiec spokojnie dasz radę :-)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    [email protected]

    Odnośnik do komentarza
    Udostępnij na innych stronach
    pawelcb Poszukiwacz

    pawelcb

    Opublikowano
    Opublikowano

    Dzięki za odpowiedź, część elementów zamówiona. Tranzystory, stabilizatory widzę że są u chinoli także nie będzie problemu z dostępnością no i jest o wiele taniej niż w tme.

    Kondensatory lepiej dać elektrolity low esr dobrej jakości czy polimerówki ? Bo u części osób na zdjęciach widziałem właśnie polimerówki.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Waldi_06 Stały bywalec

    Waldi_06

    Opublikowano
    • Autor
    Opublikowano

    A masz jakiś sposób aby rozpoznać taką podróbkę ?

    tak

    mam jedną - kupuję kilku dużych sklepach które powszechnie są uznane za wolne od podróbek - przynajmniej ja nie miałem nigdy problemów.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    [email protected]

    Odnośnik do komentarza
    Udostępnij na innych stronach
    pawelcb Poszukiwacz

    pawelcb

    Opublikowano
    Opublikowano

    Większość tranzystorów udało się dostać na all...o.

    Panowie jak to jest z kondensatorami bo widzialem po zdjęciach że dużo osób dało polimerówki czy nie lepiej zastosować elektrolity dobrej jakości ?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Waldi_06 Stały bywalec

    Waldi_06

    Opublikowano
    • Autor
    Opublikowano

    Większość tranzystorów udało się dostać na all...o.

    Panowie jak to jest z kondensatorami bo widzialem po zdjęciach że dużo osób dało polimerówki czy nie lepiej zastosować elektrolity dobrej jakości ?



    polimer to elektrolit dobrej jakości.

    ma tą zaletę, że narazie są dostępne w dobrych sklepach czyli (tak zakładam) są oryginalne,

    po drugie najważniejsze nie przeleżały w szufladzie ostatnich 10 lat :-)



    ponadto przyjrzyj się prosze gdzie są one zastosowane w tym dacu i przemyśl dlaczego.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    [email protected]

    Odnośnik do komentarza
    Udostępnij na innych stronach
    sts Poszukiwacz

    sts

    Opublikowano
    Opublikowano (edytowane)

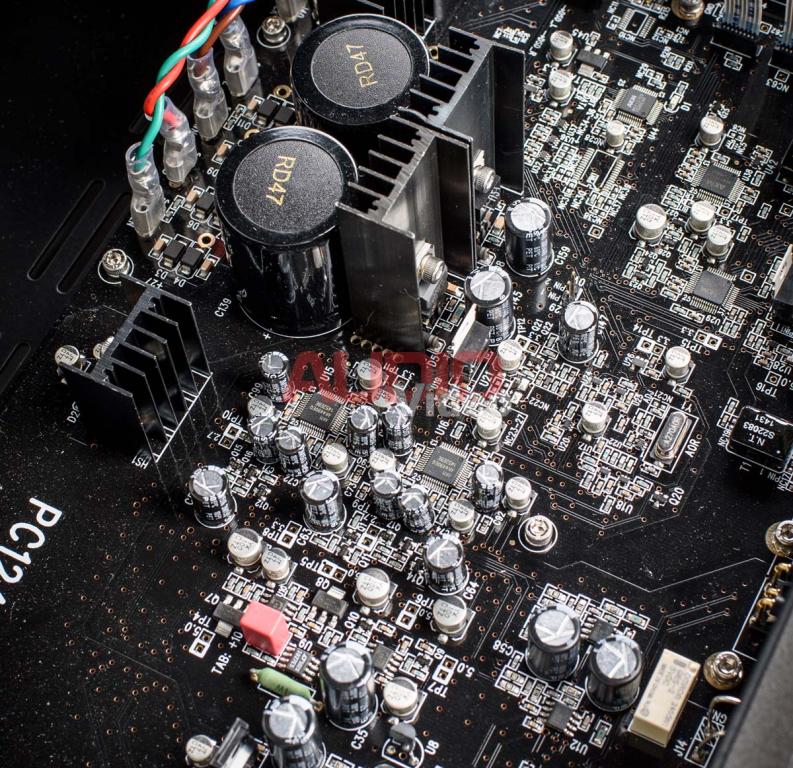

    Waldi to projektował wiec jego uwagi to zapewne najbardziej bezpieczna opcja na której można polegać, ja tylko wkleję to co sam znalazłem w komercyjnych (Esoteric, Hegel, Metronome, Teac itp) aplikacjach AK4490 jak miałem podobny dylemat z rodzajami i pojemnościami kondensatów wokół DACa i nie tylko, jak bys sie chciał bawić w żonglerkę kondami:









    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) post-13383-0-12849500-1495710542_thumb.jpgpost-13383-0-66437500-1495710823_thumb.jpgpost-13383-0-41076100-1495710835_thumb.jpgpost-13383-0-06878400-1495710887_thumb.jpgpost-13383-0-56250000-1495710983_thumb.jpg







    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez sts
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Waldi_06 Stały bywalec

    Waldi_06

    Opublikowano
    • Autor
    Opublikowano

    polimeowe mają te zalety że pracują przy wyższych częstotliwościach niż zwykłe dowolne elektrolity oraz to że mają olbrzymie (jak na swoje rozmiary) prądy.

    w części cyfrowej są bardzo dobre,

    należy jedynie pamiętać, że skoro mają bardzo mały ESR to zasilanie ich musi być równie szybkie, czyli maksymalnie zbliżone do zalecanego przez projektanta stabilzatora a pisząc wprost nie wolno przwymiarowywac kondensatora za regulatorem,

    w zasilaniu analogów należy wiedzieć kiedy wolno a wręcz należy je stosować a kiedy nie wolno ich stosować, a to dlatego że tzw analog to znacznie szersze pojęcie niez tzwa część cyfrowa.

    pozdro

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    [email protected]

    Odnośnik do komentarza
    Udostępnij na innych stronach
    pawelcb Poszukiwacz

    pawelcb

    Opublikowano
    Opublikowano

    Dzięki za informację, teraz wiem co mam kupić :)

    Jestem w trakcie montażu większość drobnicy już jest.

    Jaka wartość powinna być w C28, 1uF jak w BOM czy 4,7u jak na płytce ?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Waldi_06 Stały bywalec

    Waldi_06

    Opublikowano
    • Autor
    Opublikowano

    Jaka wartość powinna być w C28, 1uF jak w BOM czy 4,7u jak na płytce ?

    Producent wskazuje 1u.

    Dlatego też wstaw cokolwiek masz z zakresu 1u do 4u7.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    [email protected]

    Odnośnik do komentarza
    Udostępnij na innych stronach
    devshin Współtwórca

    devshin

    Opublikowano
    Opublikowano

    Dzięki za odpowiedź.

    Panowie gdzie dostaliście polimery tht bo gdzie nie patrze są w smd ?



    Mają w TME

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    lepsze w RS Components

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) tylko trzeba zaznaczyć Technologia -> Polimer

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
  • Pokaż nowe odpowiedzi

    • Dołącz do dyskusji

    Możesz dodać zawartość już teraz a zarejestrować się później. Jeśli posiadasz już konto, zaloguj się aby dodać zawartość za jego pomocą.
    Uwaga: Twój wpis zanim będzie widoczny, będzie wymagał zatwierdzenia moderatora.

    Gość
    Dodaj odpowiedź do tematu...

    ×   Wklejono zawartość z formatowaniem.   Przywróć formatowanie

      Dozwolonych jest tylko 75 emoji.

    ×   Odnośnik został automatycznie osadzony.   Przywróć wyświetlanie jako odnośnik

    ×   Przywrócono poprzednią zawartość.   Wyczyść edytor

    ×   Nie możesz bezpośrednio wkleić grafiki. Dodaj lub załącz grafiki z adresu URL.

    ×
     Udostępnij

    Tematy

    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.
    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.

    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat.

    Ok, wyłączyłem
    Nie chcę
