DAC AVT5359 WM8804 2x WM8741

panterka · 4 Maja 2016

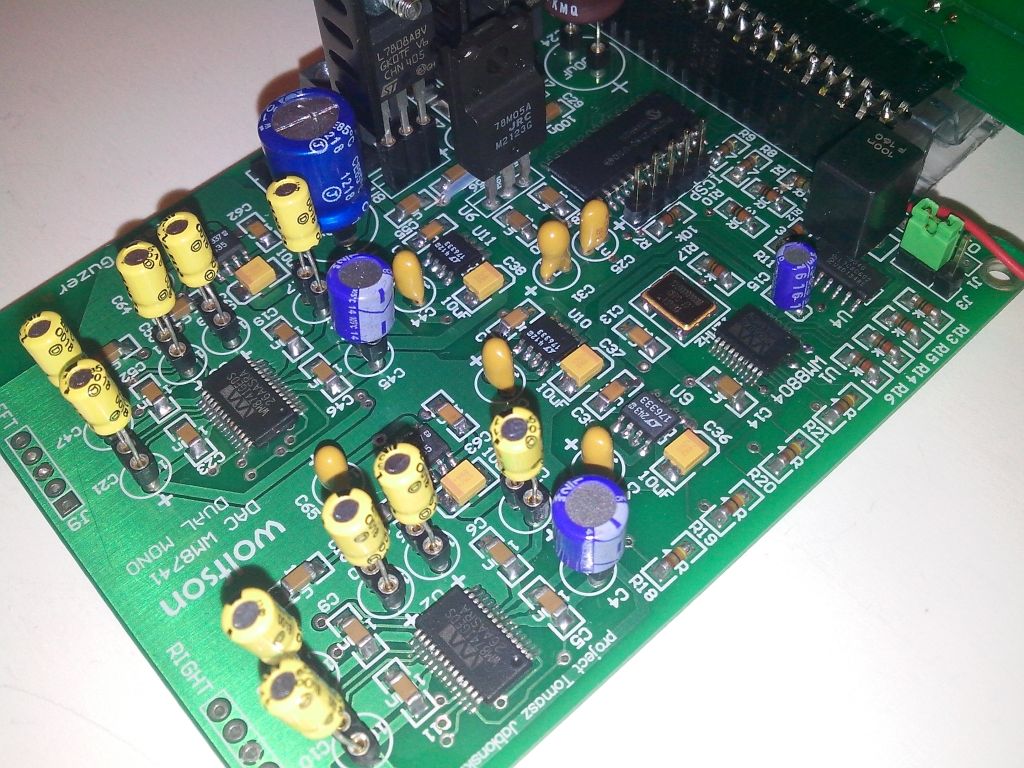

Cześć, chciałem zapytać czy któryś z forumowiczów miał styczność z układem DACa p. Tomasz J. - AVT5359 na WM8804 i 2x WM8741

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

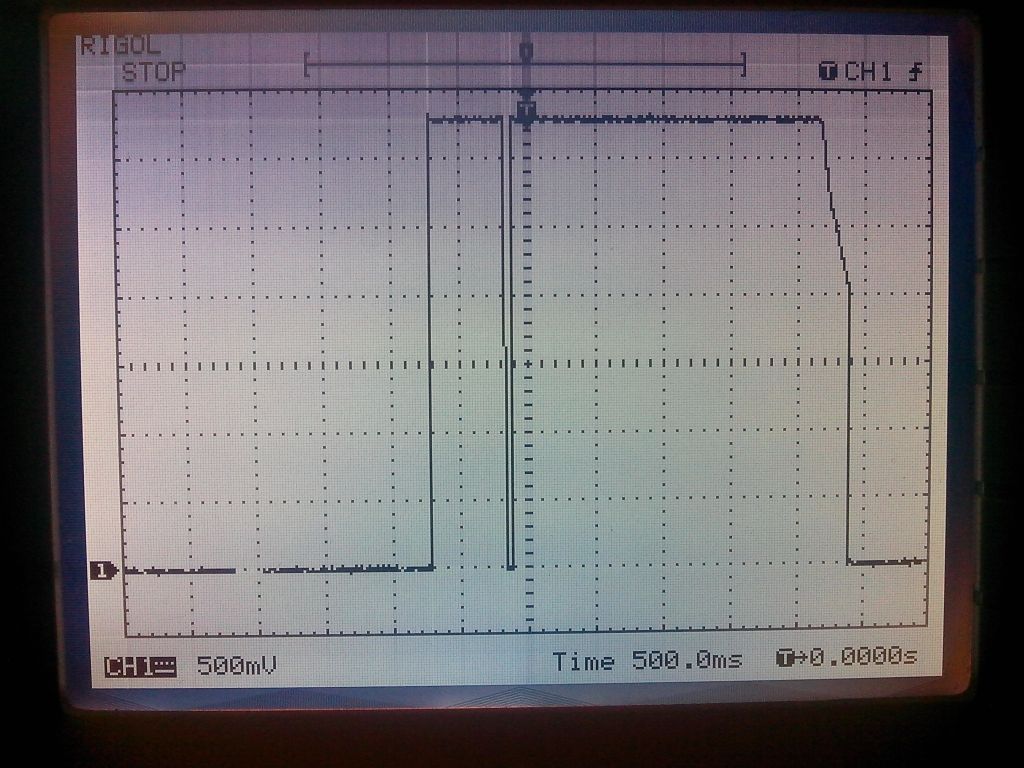

W ogóle nie reaguje na podawany sygnał SPDIF z odtwarzacza CD, DVD - napięcia zasilające poprawne, generator kwarcowy pracuje, sygnał RESET wygląda jak na obrazku. Na filmiku nie podpięte SPDIF, ale nie ma znaczenia zachowuje się tak samo.

Nie mam jeszcze części analogowej która jest na innej płytce ale myślę, że to nie ma znaczenia.

I się teraz zastanawiam czy winien jest WM8804, program w PICu czy jeszcze coś. Czy jest możliwość jakoś sprawdzenia co jest winne.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

tomek_j · 8 Maja 2016

Po włączeniu zasilania na wyświetlaczu masz "no signal" . Kiedy podasz sygnał SPDIF i odbiornik się zsynchronizuje "no signal" zamienia się na "volume". Włącz DAC, potem podaj SPDIF(nie rob żadnych operacji pilotem) . Jeżeli "no signal" zmienia się na "volume" to oznacza to, ze DAC wykrył sygnał SPDIF.

panterka · 8 Maja 2016

Cześć, dzięki za zainteresowanie.

Po włączeniu DACa oczywiście jest "no signal", nie dotykając pilota podłączam sygnał z odtwarzacza - na wyświetlaczu jest dalej "no signal" i nie zmienia się nawet po dłuższym czasie.

Sam napis zmieni się na "volume" tylko w momencie jak wejdę/wyjdę w ustawienia niezależnie czy mamy podłączony SPDIF czy nie, LED1 i LED2 palą się zawsze.

Pozdrawiam.

tomek_j · 8 Maja 2016

ok, sprawdź, czy sygnał SP|DIF dociera do WM8804 - syki 2 i 3 złącza J3 powinny być zwarte - popatrz tu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

edit - popatrzyłem na zdjęcia J3 jest ok

to Oscyloskopem trzeba sprawdzić czy

1. sygnał SPDIF dochodzi do wejścia XIN

2. czy po podaniu spdif na wyjściach MLCK, LRCK i BLCK sa przebiegi i czy mają odpowiednie częstotliwości

3. jeżeli pk2 ok to czy na wyjściu DOUT jest przebieg

4. Jeżeli pkt 2 i 3 ok to czy na wyjściu CSB jest stan niski - jeżeli jest to wszystko z odbiornikiem jest w porządku - cos jest z połączeniem CSB z mikrokontrolerem

5 . Brak sygnałów oznacza uszkodzenie odbiornika, zimne luty itp.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Kopczas · 8 Maja 2016

Może głupie spostrzeżenie, ale czy masz w lutowany kondensator na wejściu spdif?

panterka · 8 Maja 2016

Kopczas dzięki, ale kondensator wlutowany, za łatwe by to było :)

Tomku znalazłem sprawcę, sprawdził się powyższy punkt 5 - zimny lut na nóżce wejścia zegarowego WM8804. Tyle razy patrzyłem się na tą płytkę i nic a dzisiaj to pierwszy strzał. Za małe te układy, strach sondę do nóżki przytykać żeby czegoś nie zewrzeć :)

Ostatnia w szeregu :(

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

DAC już daje znaki życia.

Przebiegi MLCK, LRCK i BLCK pomierzyłem za rezystorami (płyta CD play):

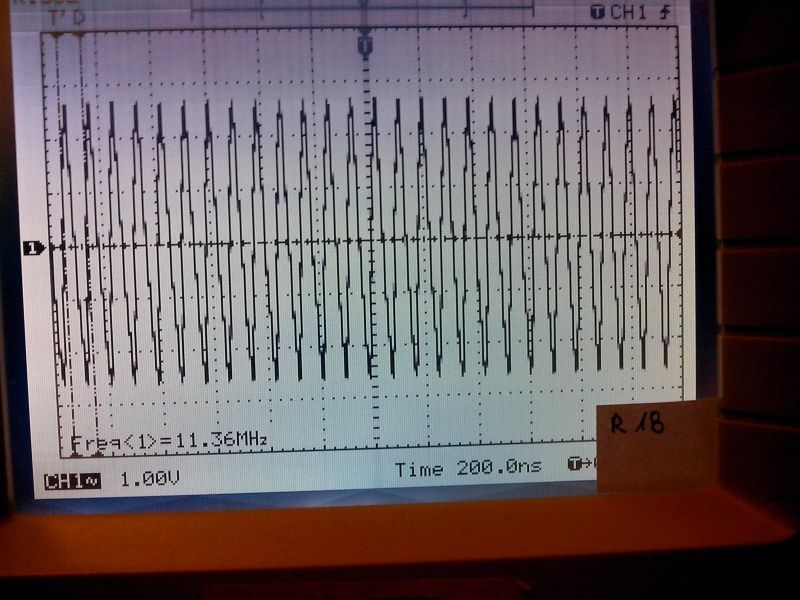

R18 - MLCK - 11,3MHz,

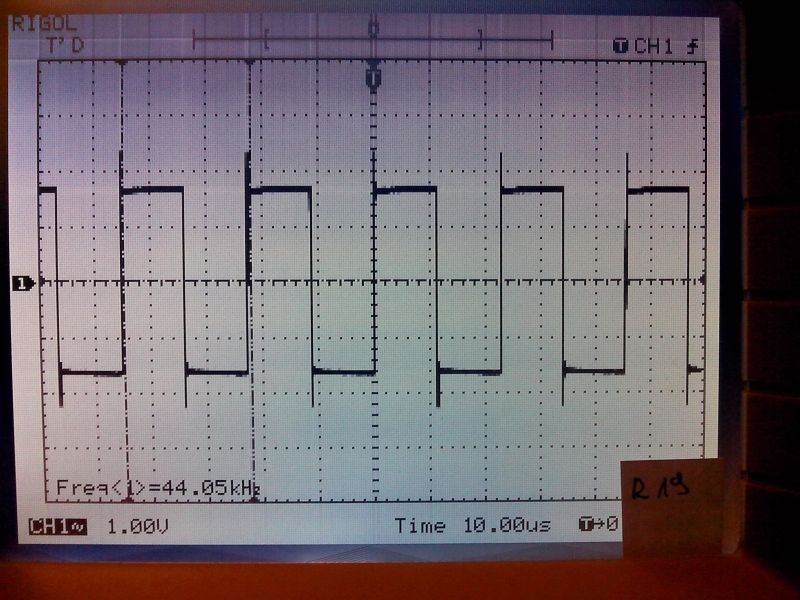

R19 - LRCK - 44,05KHz

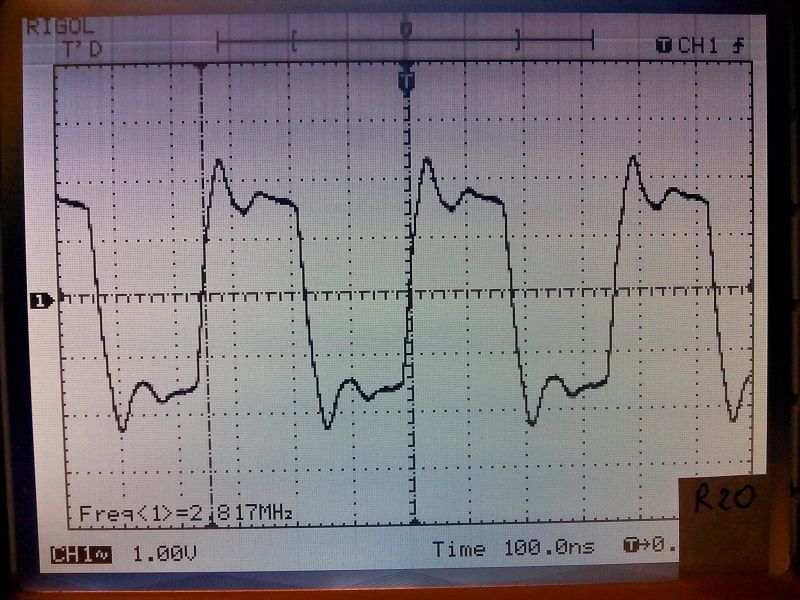

R20 - BLCK - 2,817MHz

Ze wzorów wychodzi, że poprawne.

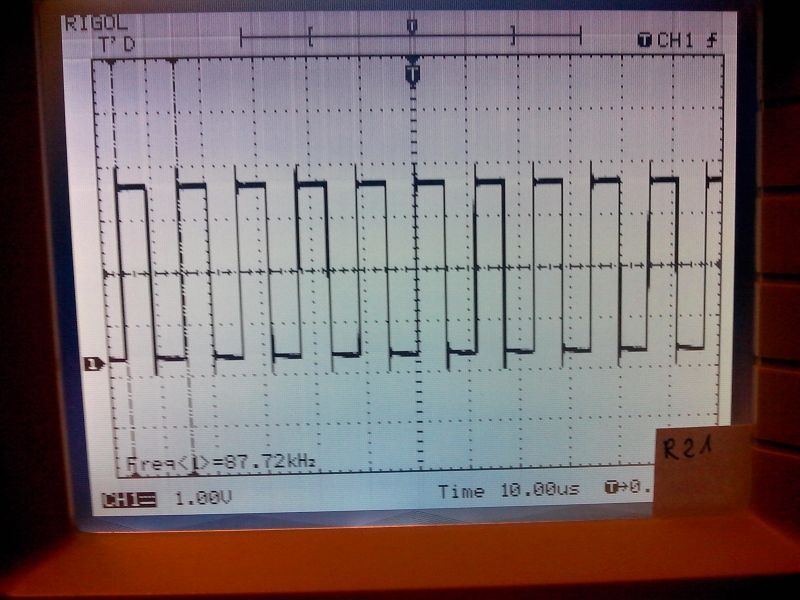

Na R21, czyli sygnał danych Dout z odbiornika gdy płyta się nie kręci mamy przebieg prostokątny około 88KHz, gdy płyta jest odtwarzana sygnał odpowiednio inny.

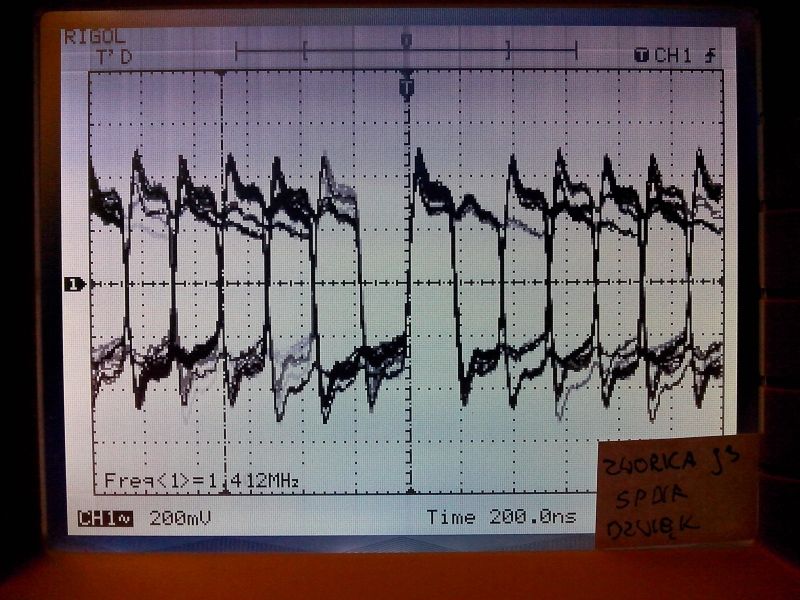

Sygnał na wejściu WM8804, dokładniej na zworce:

W opisie EP w I części na stronie 49 piszesz "...My potrzebujemy sygnał na porcie i dlatego wejście CSB jest podciągnięte do plusa zasilania przez rezystor R13..." Na schemacie i na płytce R13 ściąga CSB do masy. Zrobiłem już modyfikacje i R13 dałem na + i tak były dokonane pomiary. (chyba dobrze zrobiłem). CSB z podanym SPDIF stan niski, bez SPDIF stan wysoki.

Ogólnie już dużo poszło do przodu, nie wiem co jeszcze dzieje się na wyjściach przetworników ale to potem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Filmik zaczynając od 46 sekundy - sygnał SPDIF odłączony i włączenie DACa - świeci się LED1(TRANS_ERR) i LED3(UNLOCK) i napis "Volume".

Podłączenie sygnału SPDIF (płyta CD play), gasną LED1 i LED3, napis zmienia się na "No Signal".

Wydaje mi się, że LEDy dobrze informują, tylko napis pojawia się niewłaściwy. Ale wejście w ustawienia i wyjście zmienia go na "Volume"

Czy wystarczy podłączenie na wyjściach przetworników samych rezystorów sumujących i kondensatory spacerujące by sprawdzić czy coś tam się pojawia.

Późno już, oczy się zamykają więc już nic nie piszę.

C.D.N.
