EduDAC - WM8741, Amanero, SE

**SomekPoland** · 16 Lipca 2017

Cześć,

Postanowiłem, że do wzmacniacza słuchawkowego W. Colburna, chciałbym dobudować DAC.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Założenia:

-Wejście Amanero

-DAC WM8741, lubię jego dźwięk, trochę o nim zapomniano teraz

-Dobre, ale rozsądne zasilanie (CLC, LT1763)

-Duuuuużo w SMD

-Dyskretny analog (prosty układ podpatrzony u Passa: LSK389 LTP, ZVP33XX gain, bufor BF862, wszystko z CCS)

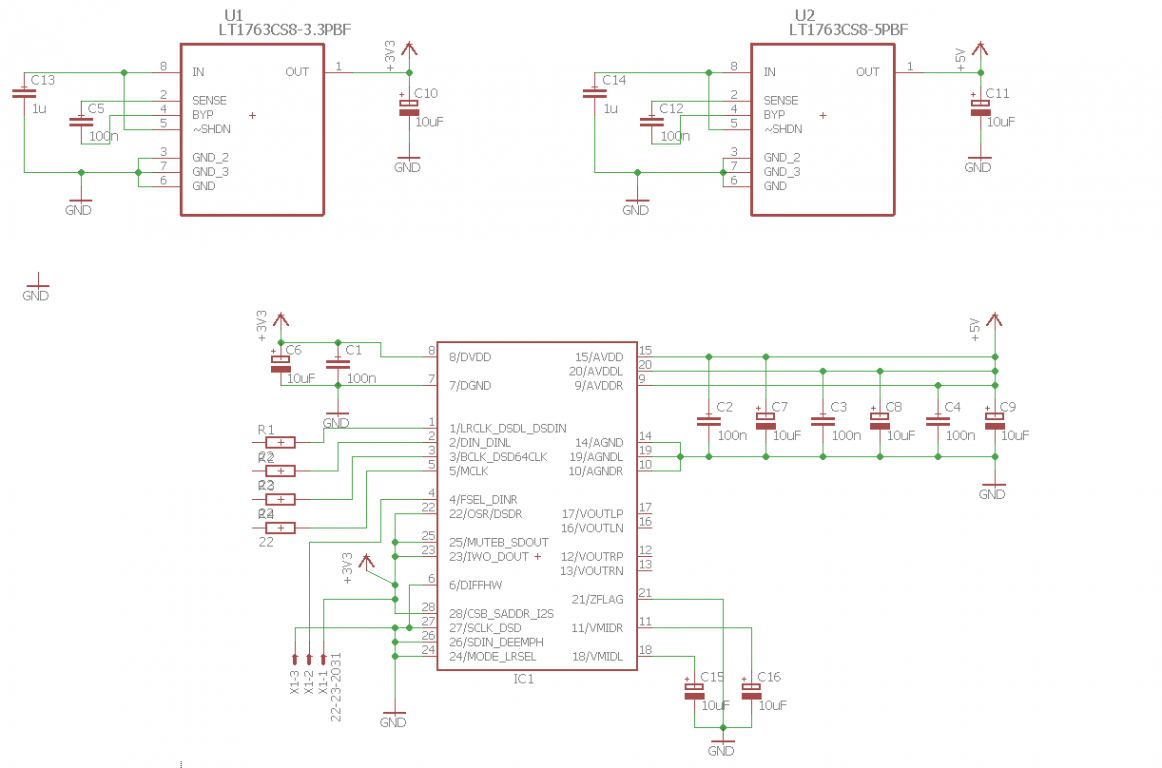

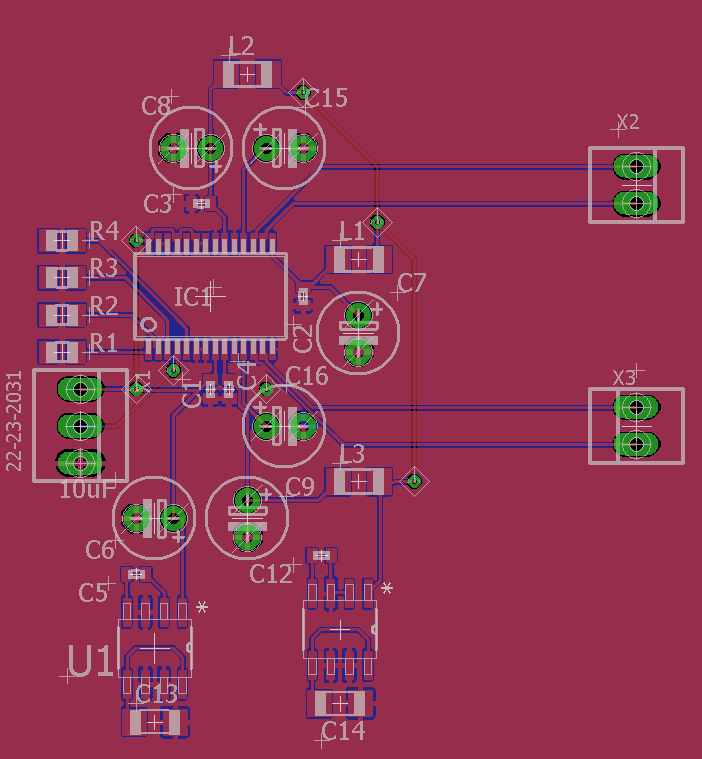

Postępy na dziś:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**SomekPoland** · 26 Lipca 2017

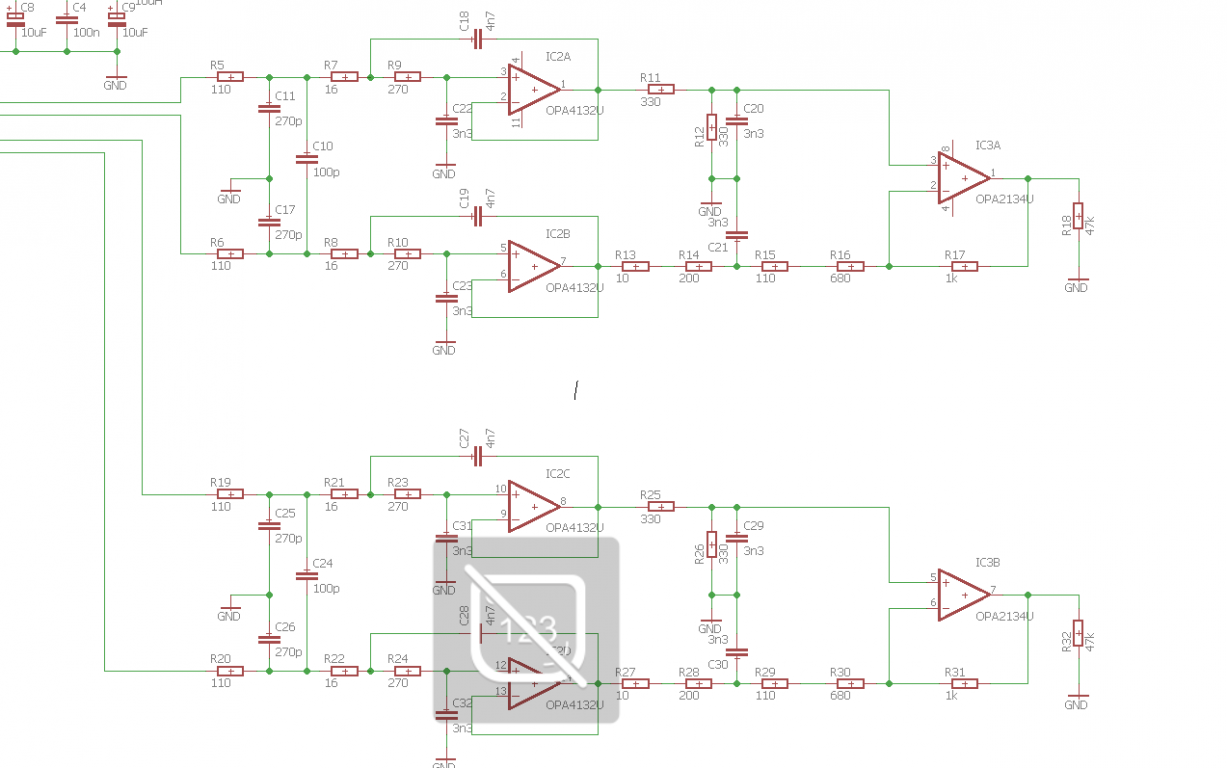

Na początek postanowiłem wystartować z analogówką z karty katalogowej.

Coś się ruszyło powoli, to bardzo luźna forma jeszcze. Myślę nad zmniejszeniem rozmiarów rezystorów. Tak, wiem, że potrzebuje więcej miejsca pomiędzy nimi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Holgin · 27 Lipca 2017

Kilka uwag:

-rób grubsze ścieżki, np mils (sygnałowe), zasilanie jak najgrubsze;

-clearance czy jak to się tam nazywa, czyli przerwa między ścieżkami a wylewką masy powinna być zdecydowanie większa, tak z 10mils warto dać;

-wyłącz opcję "thermals" w wylewce masy;

-rezystory jak rozumiem dobrej jakości minimelf? w takim razie kondensatory w analogu zamień na foliowe (ceramiczne mają mniej stabilną pojemność w funkcji częstotliwości), albo jeżeli analog na opampie jest "ekonomiczny", zmień rezystory na 0805 albo wszystko na 0603;

-łatwiej będzie poukładać elementy jeżeli użyjesz podwójnych op-ampów zamiast poczwórnego;

-elektrolity lepiej zamienić na tantale;

-staraj się w ogóle nie schodzić ze ścieżkami na warstwę bottom, a jak musisz, to wracaj na top jak najszybciej, lepiej jest robić zworki np rezystorem 1206;

-zieloną strzałką zaznaczyłem drogę sygnału i jak widzisz, pomarańczowa krecha, czyli zasilanie, przecina tą drogę. Staraj się tak układać elementy, by takie rzeczy się nie działy - masa i sygnał powinny wracać niczym nie zakłócone do WMa, szczególnie jeżeli byłoby to zasilanie części cyfrowej;

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

-prąd ma płynąć przez kondensator, lepiej zrobić taki zawijas jak narysowałem rogu, niż robić taką odnogę w kształcie litery "T";

Jak coś jeszcze mniej lub bardziej mądrego wymyślę to napiszę :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**SomekPoland** · 27 Lipca 2017

-Pogrubię

-Ok

-Kondensatory z dielektrykiem C0G zachowują się bardzo dobrze. Tak, myślę o rezystorach MELF.

-Też zaczynam dochodzić do takiej myśli...

-Myslałem nad tantalami, ale postawiłem na elektrolity z polimerem/organicznym

-Ponieważ przelotka ma indukcyjność?

-Słuszna uwaga, choć na tę chwilę nie mam na to pomysłu. Drugą stroną będzie się krzyżować z sygnałem cyfrowym. Dlatego puściłem spodem i pod kątem prostym z sygnałem analogowym.

pdyn · 28 Lipca 2017

-Dyskretny analog (prosty układ podpatrzony u Passa: LSK389 LTP, ZVP33XX gain, bufor BF862, wszystko z CCS)

O który to układ chodzi ?

Holgin · 28 Lipca 2017

Hm, z tymi C0G to masz rację, dobra wiadomość ;)

Jeżeli chodzi o przelotki/ścieżki/masę:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

prąd chciałby sobie wracać prostą drogą, a teraz musi opływać tą ścieżkę zasilania na około, dlatego tak jest źle. VIAs mają jakąś tam indukcyjność, ale na tym poziomie nie ma to znaczenia.

Sygnał cyfrowy jest znaaaaacznie bardziej odporny na wszelkiego rodzaju zakłócenia niż analog, dlatego jak już się z czymś krzyżujesz, to z sygnałem cyfrowym, a nie analogowym ;)

Ale w tym przypadku zaleciłbym przenieść stabilizator "analogowy" (AVDD, AVDDL, AVDDR) na górę płytki, nad WMa. W ten sposób prądy cyfrowe będą wracać w dół a analogowe w górę, dzięki czemu nie będą się mieszać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
