Precyzyjna equalizacja dowolnych słuchawek

J.Jerry · 21 Sierpnia 2017

Tylko, że te 66Ohm ma być z kondensatorem w szereg a one równolegle do głośniczka.

To jest poprawne podłączenie - wersja równoległa gdzie 66 Om ustala właśnie impedancje wzmacniacza. W wersji szeregowej jak dasz rezystor tak jak piszesz, to dodaje się do tego charakterystyka wzmacniacza, dlatego polecam zrobić to po mojemu.

słuchawki Onkyo

Te słuchawki mają podobną charakterystykę impedancji jak AKG, więc może dlatego lepiej grają na wzmacniaczach z wyższą impedancją

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Producent pod nazwą Reduktor Szumu w swoim projekcie wzmacniacza słuchawkowego nie zastosował oporników tłumiących na wyjściu wzmacniacza słuchawkowego z uwagi na jakość.

Ma to sens dla słuchawek pracujących najlepiej na bardzo niskiej impedancji. Można to łatwo sprawdzić zwiększając stopniowo impedancje wyjściową wzmacniacza i obserwować w pewnym momencie stopniowe pogarszanie brzmienia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Arachnus · 21 Sierpnia 2017

Niech będzie jeszcze w tym wątku że jest korektor perceptualny na androida

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Pawel72 · 22 Sierpnia 2017

Dzięki za linka. Zgadzam się z autorem testu że są bardzo niewygodne i nie przywierają dobrze do głowy, w komentarzach też ta uwaga była. Ale są cholernie niewygodne jako nowe, co prawda trwa to trochę ale po pewnym czasie robią się super wygodne i nie ma wpływu położenie słuchawek jak to miało miejsce na początku. Ja byłem na tyle zdesperowany że w dolne części pada podkładałem podkładki żeby lepiej przylegały. To się zmieniło i zachowują się jak stworzone do mojej głowy. Na początku nie miały basu, też robiłem korekty wkładkami akustycznymi, to się zmieniło wkładki wyjęte a bas potężny. Jest tak potężny, detaliczny (nie wiem jak to opisać) może o zróżnicowanej strukturze, że ja nie potrafią uwierzyć, że słuchawki to potrafią. To test FC a ja mam HF300, to te same słuchawki tylko mają inny przewód. Wiem że przewód też ma znaczenie.

Dziękuję za wyjaśnienie tematu, nie wiedziałem że są takie zależności od impedancji wyjściowej i przewodu na wspólnej masie, przedłużacz poszedł w kąt, teraz się zastanawiam czym przedłużyć oryginalny kabelek.

Przedłużacz (na wspólnej masie) powoduje że dźwięk jest cieplejszy ale nie uporządkowany, ma troszeczkę lepsza przestrzeń ale kosztem szczegółowości. Wokale oraz wysokie tracą na naturalności.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 22 Sierpnia 2017 przez Pawel72

przemak · 22 Sierpnia 2017

To jest tylko ustalenie impedancji wyjściowej wzmacniacza...chyba była kiedyś norma 110 Om.

Normy może nie było, ale okolice 100R lub nieco mniej są optymalne dla wyrównania mocy słuchawek o różnych impedancjach dlatego w profesjonalnych wzmacniaczach stosuje się oporniki rzędu 68~100 i wszyscy są zadowoleni ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Pawel72 · 24 Sierpnia 2017

Czy mógłby ktoś polecić dobry kabelek do słuchawek z oddzielną masą, taki żeby jak najmniej wpływał. Ten fabryczny ma 1,5m.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

slawek213 · 22 Lutego 2018

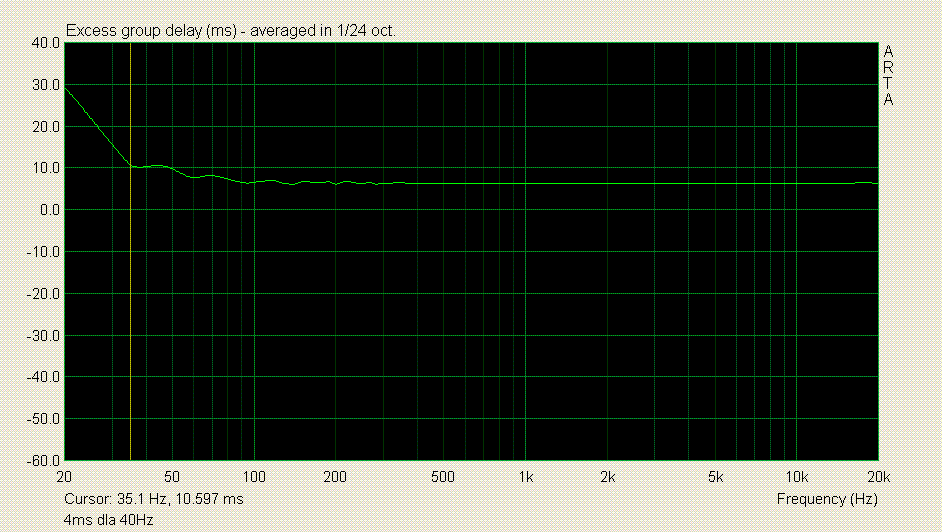

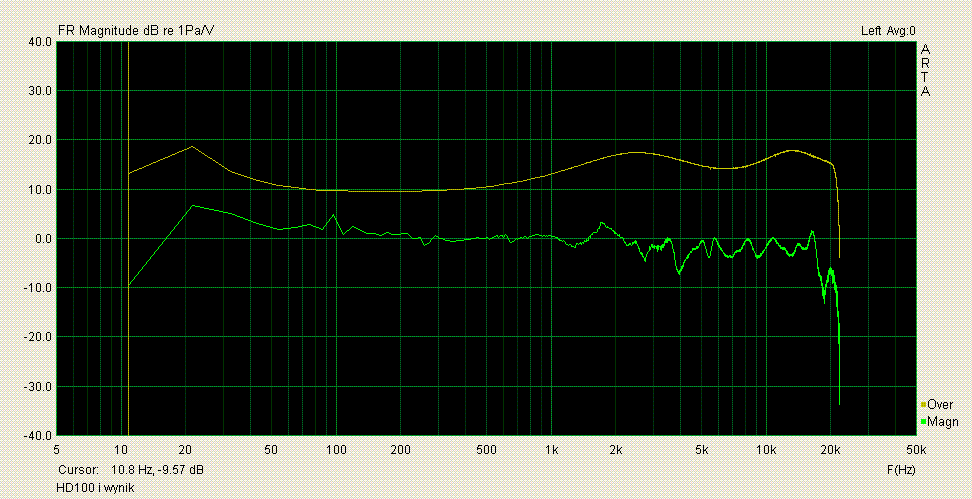

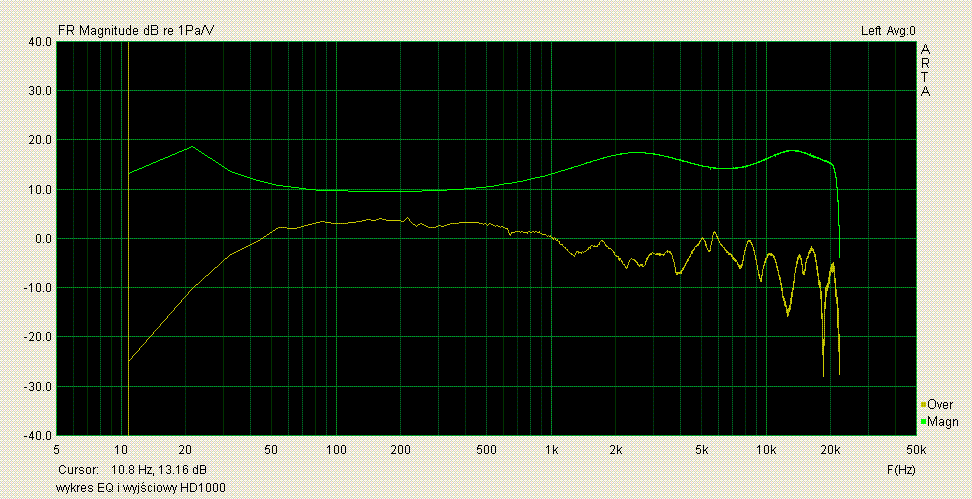

Na strychu znalazłem stare Philipsy HD1000. Postanowiłem je precyzyjnie postroić.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Gra czysto i przypomina teraz moje kolumny w brzmieniu.

i jeszcze jeden

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

pawel83ck · 7 Czerwca 2018

Na strychu znalazłem stare Philipsy HD1000. Postanowiłem je precyzyjnie postroić.

Jaką metodyką się posłużyłeś? Bo z tego co widzę na tych zdjęciach nie zastosowałeś odbicia w pionie (180st.) tylko jakby na oko to zrobiłeś - mogę się mylić, nie opisałeś szczegółów. Na pewno poprawiłeś charakterystykę przenoszenia co widać na ostatnim zdjęciu. Z jakiego programu pochodzą te zrzuty?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 7 Czerwca 2018 przez pawel83ck

slawek213 · 8 Czerwca 2018

Jaką metodyką się posłużyłeś?

Metoda pomiaru jest bardzo śmieszna.

Słuchawki założyłem na pudełko od butów wypełnionym materiałem dźwiękochłonnym, a mikrofon pomiarowy umieściłem na pudełku. Zasilany był tylko jeden kanał. Można umieścić mikrofon na desce i odchylić drugą część słuchawek definiując szczelność akustyczną przetwornika. Nie trzeba wtedy nic tłumić.

Do około 2kHz nie ma większego znaczenia jak jest umiejscowiony mikrofon, powyżej trzeba poeksperymentować i wyciągnąć wnioski co jest wynikiem pomiaru a co faktycznym przebiegiem charakterystyki przetwornika.

Generalnie moim zdaniem systemy otwarte potrzebują rozszerzenia zakresu basu, co powoduje linializacje czasową. Efekt to otwartość basu bez wrażenia jego uwypuklenia. Poprawa w balansie średnich i wysokich daje efekt szybkości i twardości impulsów w materiale nagraniowym.

W słuchawkach dousznych trzeba o wiele mniej zmian. Ja musiałem obniżyć bas, lekko wysokie podbić i efekt był optymalny.

Po każdej korekcji odbiór jest bardzo podobny, jedynie membrana przetworników ma pewien wpływ na przekaz.

Program to normalna ARTA. Można używać REW z tym samym efektem. Ciekawsze jest w nim ustawianie eqalizera czego nie ma w ARTA

Mnie chodziło o to by zachęcić kolegów do stworzenia sobie referencyjnych słuchawek (bez wpływu pomieszczenia, dyfrakcji, wczesnych odbić i podobnych ), które pomogą w budowie kolumn i ich oceny.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 8 Czerwca 2018 przez slawek213

pawel83ck · 28 Września 2018

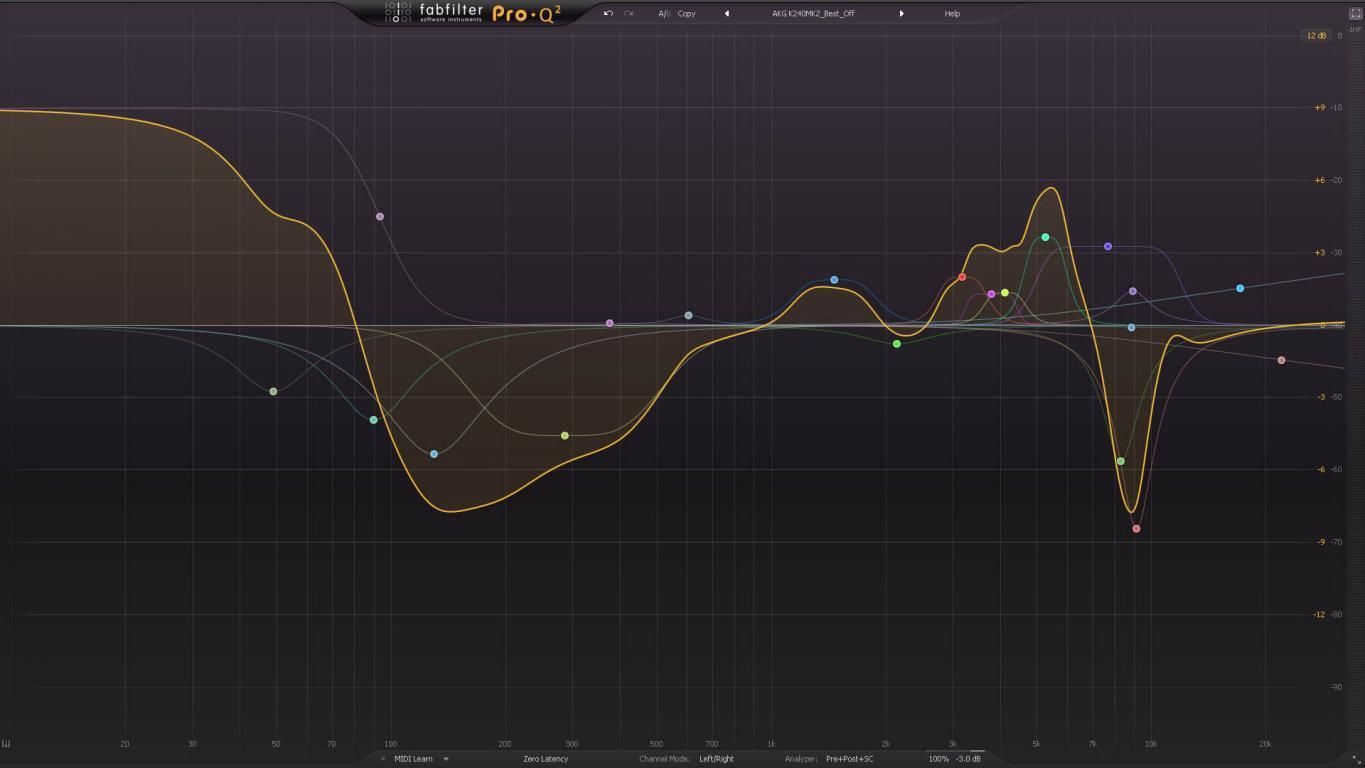

Witam ponownie. Ostatnio zakupiłem AKG K240 mkII. Słuchawki nawet po 100 godzinnym wygrzaniu grały w moim odczuciu bardzo bardzo przeciętnie (słabo...) - podbity wysoki bas, sybilanty i ogólnie mało akceptowalny dźwięk (plastikowy). Dokonałem więc ich equalizacji, w sposób który opisałem wcześniej. Poniżej charakterystyka korekcyjna dla tych słuchawek.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Po tym zabiegu dźwięk się ułożył, a sam przekaz łudząco zaczął przypominać to co uzyskałem przy okazji equalizacji AKG Q701 - brakowało jedynie basu. Dokonałem "drobnej" korekcji w tym zakresie. Ponadto delikatnie przyciemniłem słuchawki co widać na poniższym zdjęciu.

Ciekawe jest to, że obie pary słuchawek grają teraz tonalnie identycznie (łudząco podobnie). Różnica występuje oczywiście w głośności odsłuchu (znacznie wyższa efektywność Q701). Są też liczne różnice, które wynikają z odpowiedzi impulsowych obu słuchawek - na korzyść Q701, które są sonicznie bardziej przejrzyste i posiadają bardziej poukładaną scenę.

Szczegółowe pomiary słuchawek są tu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jeśli ktoś korzysta w domu wyłącznie ze słuchawek to warto zainteresować się Equalizerem APO (totalnie za free:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ). Jest to ciekawa aplikacja, która podpina się pod sterowniki dowolnej karty muzycznej dając szerokie możliwości jeśli chodzi o modyfikację dźwięku na poziomie windowskiego wyjścia Audio. Obsługuje też wtyczki DSP, w tym oczywiście fabfilera PRO-Q - z poziomu systemu (windowsa) zrobić się tego nie da. Zapinając ten equalizer i np. fabfilera PRO-Q z profilem equlizacyjnym mamy doskonale gładki dźwięk w grze, foobarze, Youtubie itp. Fajna opcja :)

W załączniku profile equalizacyjne dla K240 mkII - dla liniowej charakterystyki przenoszenia i mój (osobisty) profil.
