Podłączenie instrumentu do wzmacniacza + kolumien

Peter Quill · 12 Września 2017

Witam,

kupiłem nie najlepszej jakości zestaw nagłaśniający: zasilacz SL500 oraz 2 kolumny SL 10, który chciałbym podłączyć do nie najlepszego instrumentu jakim jest Yamaha PSR E-333.

Zacznijmy od tego, że zarówno wzmacniacz jak i kolumny mają zaciski na "goły kabel". Kabel, który kupiłem w zestawie oraz gniazda w zasilaczu, są tak oznaczone kolorami, że raczej nie da się tu nic pomylić.

Włączam więc wzmacniacz z podłączonymi i kolumnami i jak rozumiem na tym pierwszym powinny zapalić się dwie diody "signal". Tak się nie dzieje pomimo kilkukrotnego przepinania kabli. Z samego wzmacniacza dochodzi charakterystyczne "buczenie", natomiast z kolumn - cisza.

Jeśli uda się rozwiązać powyższy problem, będe musiał zmierzyć się z kolejnym: instrument posiada wejście typu jack 6,3 mm (np. na słuchawki). W sklepie, gdzie kupowałem zestaw powiedziano mi, że mogę podłączyć instrument z zestawem kablem typu jack 6,3mm -> cinch. Na wzmacniaczu przy gniazdach cinchowych widnieją jednakże tylko następujące napisy: TV, CD, PC. Do której pary gniazd powinienem podłączyć instrument? stawiam na CD?

Z góry dziękuję za wszelką pomoc i przepraszam za mało techniczne przedstawienie problemu oraz brak grafik, lecz w tej chwili nie jestem w stanie takowych wykonać.

Pozdrawiam!

Witam,

kupiłem nie najlepszej jakości zestaw nagłaśniający: zasilacz SL500 oraz 2 kolumny SL 10, który chciałbym podłączyć do nie najlepszego instrumentu jakim jest Yamaha PSR E-333.

Zacznijmy od tego, że zarówno wzmacniacz jak i kolumny mają zaciski na "goły kabel". Kabel, który kupiłem w zestawie oraz gniazda w zasilaczu, są tak oznaczone kolorami, że raczej nie da się tu nic pomylić.

Włączam więc wzmacniacz z podłączonymi i kolumnami i jak rozumiem na tym pierwszym powinny zapalić się dwie diody "signal". Tak się nie dzieje pomimo kilkukrotnego przepinania kabli. Z samego wzmacniacza dochodzi charakterystyczne "buczenie", natomiast z kolumn - cisza.

Jeśli uda się rozwiązać powyższy problem, będe musiał zmierzyć się z kolejnym: instrument posiada wejście typu jack 6,3 mm (np. na słuchawki). W sklepie, gdzie kupowałem zestaw powiedziano mi, że mogę podłączyć instrument z zestawem kablem typu jack 6,3mm -> cinch. Na wzmacniaczu przy gniazdach cinchowych widnieją jednakże tylko następujące napisy: TV, CD, PC. Do której pary gniazd powinienem podłączyć instrument? stawiam na CD?

Z góry dziękuję za wszelką pomoc i przepraszam za mało techniczne przedstawienie problemu oraz brak grafik, lecz w tej chwili nie jestem w stanie takowych wykonać.

Pozdrawiam!

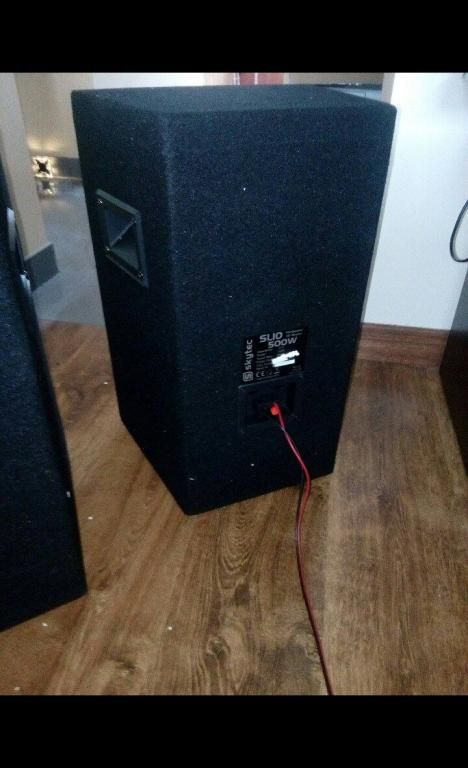

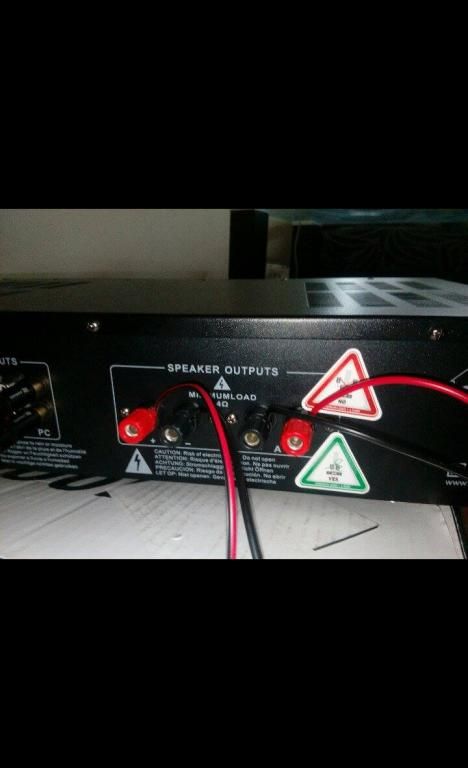

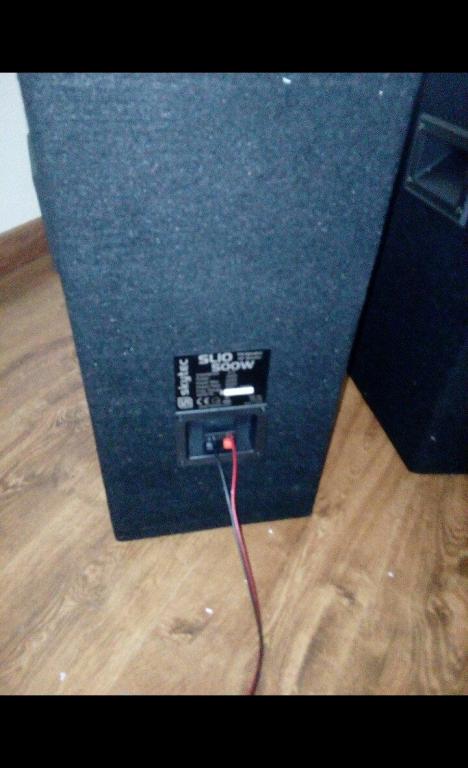

Jednak udało mi się wykonac screeny - przepraszam za kiepska jakość.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Peter Quill · 12 Września 2017

Tytułem update'u: teraz, gdy naciskam klawisze na instrumencie, świecą się diody na przednim paneli wzmacniacza, ale dźwięku brak.

**czester15.30** · 12 Września 2017

A pokręciłeś na wzmacniaczu channel A B ?

Może masz na organach jakieś wyciszenie ?

Próby z kręceniem głośności robić stopniowo !!!

**porlick** · 12 Września 2017

Na początek- w instrumencie masz WYJŚCIE, nie wejście.

Ten SL500 to WZMACNIACZ, nie zasilacz.

Teraz do rzeczy- we wzmacniaczu masz 3 elektrycznie identyczne WEJŚCIA. Instrument rzeczywiście morzesz podłączyć przewodem Jack-cinch do dowolnego z nich. Po wybraniu odp wejścia powinieneś uzyskać sygnał. Jak pisał kolega, zacznij od niskiej głośności. W instrumencie masz wybór wyjść? Jest wyjscie w innym formacie? Może masz regulację poziomu wyjściowego skręconą na 0?

Możesz sprawdzić układ wzm-kolumny dotykając styku zewnętrznego lub 2go (pierscienia) wtyku cinch na włączonym sprzęcie (cicho!), powinien być słyszalny przydzwięk (brum) sieciowy.

W tym wzmacniaczy nie jesteś skazany na podłączanie gołego przewodu- możesz zastosować widelki, będzie lepsze połączenie.

Peter Quill · 13 Września 2017

Dziękuję za (p)odpowiedzi i przepraszam za błędy w nazewnictwie.

A pokręciłeś na wzmacniaczu channel A B ?

Może masz na organach jakieś wyciszenie ?

Jak najbardziej kręciłem tymi pokrętłami.

Na instrumencie wyciszenia być raczej nie może, ponieważ gdy tylko wyjmę ze znajdującego się w nim gniazda kabel, sprzęt gra normalnie. Również gdy włożę do tego samego gniazda słuchawki, wszystko działa ok.

Instrument posiada funkcję "PC mode", które służy do przesyłania plików typu midi po podłączeniu go do komputera, ale w tym trybie również nic nie słychać (myślałem, że jest to może jakoś powiązane z cinchami inputowi z etykietą "PC" na wzmacniaczu).

Teraz do rzeczy- we wzmacniaczu masz 3 elektrycznie identyczne WEJŚCIA. Instrument rzeczywiście morzesz podłączyć przewodem Jack-cinch do dowolnego z nich. Po wybraniu odp wejścia powinieneś uzyskać sygnał. Jak pisał kolega, zacznij od niskiej głośności. W instrumencie masz wybór wyjść? Jest wyjscie w innym formacie? Może masz regulację poziomu wyjściowego skręconą na 0?

Możesz sprawdzić układ wzm-kolumny dotykając styku zewnętrznego lub 2go (pierscienia) wtyku cinch na włączonym sprzęcie (cicho!), powinien być słyszalny przydzwięk (brum) sieciowy.

Jak już odpisywałem koledze wyżej w tym poście, próbowałem już kręcić pokrętłami na przodzie wzmacniacza. W instrumencie są następujące wyjścia (etykiety na górnej części instrumentu w załączonym pliku): od lewej wyjście na zasilanie, wyjście z gniazdem jack właśnie np. na słuchawki, usb na podłączenie do komputera oraz na pedał sustain "wydłużający" dźwięk.

W samym instrumencie nic nie może być wyciszone, ponieważ gdy tylko wyjmę kabel z gniazda jack, instrument gra normalnie. Ponadto, jak już też wspominałem, w instrumencie nie ma innych trybów niż "zwykły" oraz PC mode.

Styki oczywiście sprawdzę, jak będę w domu.

Jako, że - jak już pisałem - gdy wciskam klawisze instrumentu na przodzie wzmacniacza świecą się diody signal i nic nie jest wyciszone, stawiałbym raczej na problem z outputem (kabel audio lub kolumny) niż z inputem.

Jeszcze raz dziękuję.
