preamp gramofonowy AVT 2680 brum

[michał81]

Cześć!



Polutowałem kit:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Po podłączeniu ( wersja na pojedyńcze zasilanie, zasilacz 18V ) pojawił się brum a dokładniej zlokalizowany w wysokich

częstotliwościach pisk w obu kanałach. Wystpępuje niezależnie od obecności sygnału audio. Próbowałem również bez skutku:

- wymiana przewodów na wejściu i wyjściu sygnału

- podłączenie do różnych wejść wzmacniacza

- uziemienie podłączone miedzy gramofonem a obudową przedwzmacniacza

- włożenie przedwzmacniacza do zamykanej obudowy z metalu



Będe wdzięczny za pomoc!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[elektron18]

Cześć

Zasilacz masz stabilizowany ?,bo ten przedwzmacniacz nie ma stabilizatorków na zasilaniu na płytce.Jeśli nie to spróbuj dać katalogową aplikację np LM7815 czy LM317(rezystorami dobrane na 12V-15V), za zasilaczem 18V .

[michał81]

sczerze mówiąc nie wiem...



Pytanie pomocnicze: czy jak podłącze baterie i brumu nie będzie to znaczy że wina zasilacza?

Pytam zanim zacznę brać się za zasilacz:)



[elektron18]

Spróbuj.Za bateriami (szeregowo połączone pewnie ?) daj kondensator 1000uF/25V jak masz,mimo,że na płytce są pojemności odsprzęgające,tak dla pewności jeśli masz na stanie.Zobaczymy może to zasilanie.

[michał81]

Ok spróbuje!

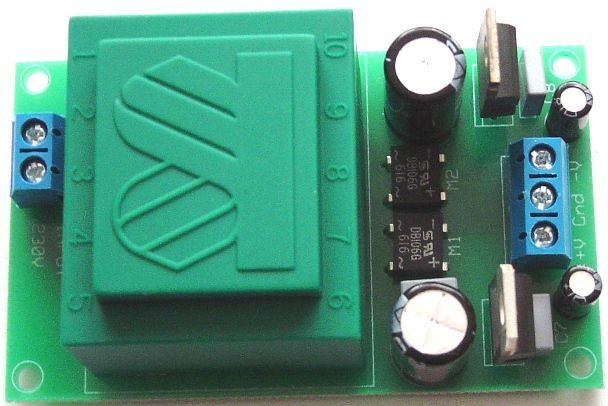

Czy o takim zasilaczu pisałeś:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[elektron18]

Będzie ok z tym,że jest to zasilacz symetryczny i musisz przystosować kit AVT2860 do zasilania symetrycznego lub wykorzystać tylko +15V z tego zasilacza do obecnie zmontowanej wersji.Jakby się udało uruchomić to oczywiści przedwzmacniacz do metalowej obudowy połączonej z masą.

[michał81]

<br />przedwzmacniacz do metalowej obudowy połączonej z masą.<br /> <br /> <br />



Czyli przewód GND z sieci do punktu masy na obudowie i do tego samego punktu GND z przedwzmacniacza?



[elektron18]

W tym wypadku nie ma potrzeby uziemiać do sieci ,wystarczy połączyć obudowę z punktem GND na wejściu zasilania przedwzmacniacza oraz gramofon oczywiście też umasić do obudowy przedwzmacniacza.



Na pewno uruchomimy przedwzmacniacz :)

[michał81]

Ok zakupiłem zasilacz symetryczny. Przelutuje elementy w przedwzmacniaczu i się odezwę!



Dzięki za dotychczasową pomoc!

[artw]

to brum czy pisk,bo to całkiem inne rzeczy

[michał81]

Nie chcę filozofować na ten temat ale słyszałem ostatnio że pisk to pewien rodzaj brumu....

W zasadzie jest to pisk w obu kanałach. Poza tym jak się podkręci potencjometr pisk jest głośniejszy.





[moltos]

Nie chcę filozofować na ten temat ale słyszałem ostatnio że pisk to pewien rodzaj brumu....

W zasadzie jest to pisk w obu kanałach. Poza tym jak się podkręci potencjometr pisk jest głośniejszy.

Jak pisk to znaczy, że układ się wzbudza. Dziwne bo układy pre phono mają charakterystykę opadającą w kierunku wysokich częstotliwości. Sprawdź dobrze schemat z płytką, czy na pewno jest to wersja z zasilaniem niesymetrycznym i czegoś nie brakuje albo jest za dużo. Nie podobają mi się te ceramiki C7, C9 w zasilaczu. Lepiej zastąpić je jakimś MKT, MKP. No i ze schematu (rys. 3) wynika, że masa wejścia jest sztuczna. Nie mylić z minusem zasilania.

[michał81]

Schemat z płytką sprwadzony i jest na niesymetryczne zasilanie. Spróbuje z zasilaniem symetrycznym/stabilizowanym.

Wymiana na MKT nie będzie kosztowna więc pewnie spróbuje. A co z tantalowymi też je wymienić?



[moltos]

Schemat z płytką sprwadzony i jest na niesymetryczne zasilanie. Spróbuje z zasilaniem symetrycznym/stabilizowanym.

Wymiana na MKT nie będzie kosztowna więc pewnie spróbuje. A co z tantalowymi też je wymienić?

Z zasilaniem symetrycznym być może będzie lepiej. Przynajmniej wiadomo, że galwanicznie masa przedwzmacniacza i masa zasilacza się łączą. A na razie tantale zostaw.

[Boresk]

Nie podobają mi się te ceramiki C7, C9 w zasilaczu. Lepiej zastąpić je jakimś MKT, MKP.



Mógłbyś uzasadnić bo czytałem, że do tłumienia zakłóceń w zasilaczach lepsze są ceramiki od foliowych.

[moltos]

Mógłbyś uzasadnić bo czytałem, że do tłumienia zakłóceń w zasilaczach lepsze są ceramiki od foliowych.

Może w zasilaczach impulsowych do zastosowań przemysłowych. W tradycyjnych zasilaczach nie spotkałem już dawno ceramików. Ceny foliowych są już na tyle niskie, ze nie ma sensu stosować ceramików. Kondensatory ceramiczne zmieniają silnie swoje parametry a zwłaszcza pojemność w funkcji temperatury otoczenia. Poza tym mogą mikrofonować. W audio nie powinno się ich stosować nawet w zasilaczach.

[artw]

Nie chcę filozofować na ten temat ale słyszałem ostatnio że pisk to pewien rodzaj brumu....

W zasadzie jest to pisk w obu kanałach. Poza tym jak się podkręci potencjometr pisk jest głośniejszy.



bez sensu takie wojenki słowne , brum to inna choroba , pisk to inna i inaczej się je leczy.

Brum to problemy z masą , pisk to (najczęściej) wzbudzenie.

Ta płytka wygląda na słabo zaprojektowaną pod względem odporności na wzbudzenia, brak odsprzęgania zasilania.

Na początek spróbuj dać kondensator tak ok 100n od nóżki zasilania układu scalonego do masy.

Przylutuj go bezpośrednio do nóżki scalaka od strony druku.

[michał81]

Jedna nóżka kondensatora do zasilania układu druga do masy dobrze zrozumiałem?

[artw]

nie.

Jedna nóżka kondensatora do układu scalonego noga zasilania(8), druga do masy,ale tez możesz dobrać eksperymentalnie punkt gdzie do tej masy przylutować.

Pewnie to samo miałeś na myśli pisząc, ale lepiej być uczulonym na to gdzie przylutujesz kondensator.

Lepszym rozwiązaniem wydaje się być zasilanie symetryczne ,wtedy dodajesz drugi kondensator między nogę ujemnego zasilania scalaka i masę

[michał81]

Dostałem KIT z zasilaczem i pewnie zaraz zabiorę się za lutowanie, Mam jednak kilka wątpliwości:



Czy GND wyjścia zasilacza mam połączyć z GND wejścia przedwzmacniacza ?

Tzn poprowadzić przewód czy dołączyć oba punkty masy do obudowy?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[januss73]

Na początek nic bym nie łączył z obudową, czyli GND z zasilacza na przedwzmacniacz, tak jak masz złącza. Oczywiście reszta elementów tak jak w instrukcji pod zasilane symetryczne.

[michał81]

Ok tak zrobię !



Jutro dam znać jakie efekty

[michał81]

Niestety zgubiłem gdzieś brakujący dławik 33uH dla zasilania symetrycznego... Zdążyłem polutowac zasilacz i zamówiłem dławik.

[Boresk]

Bez dławika też będzie działać

[artw]

tylko wtedy bez obu dławików,dla plusa i minusa

[michał81]

Czyli tylko zwora zamiast dławików?

[artw]

tak

[artw]

sytuacja opanowana?

[michał81]

Tak!



Wygląda na to że się udało !

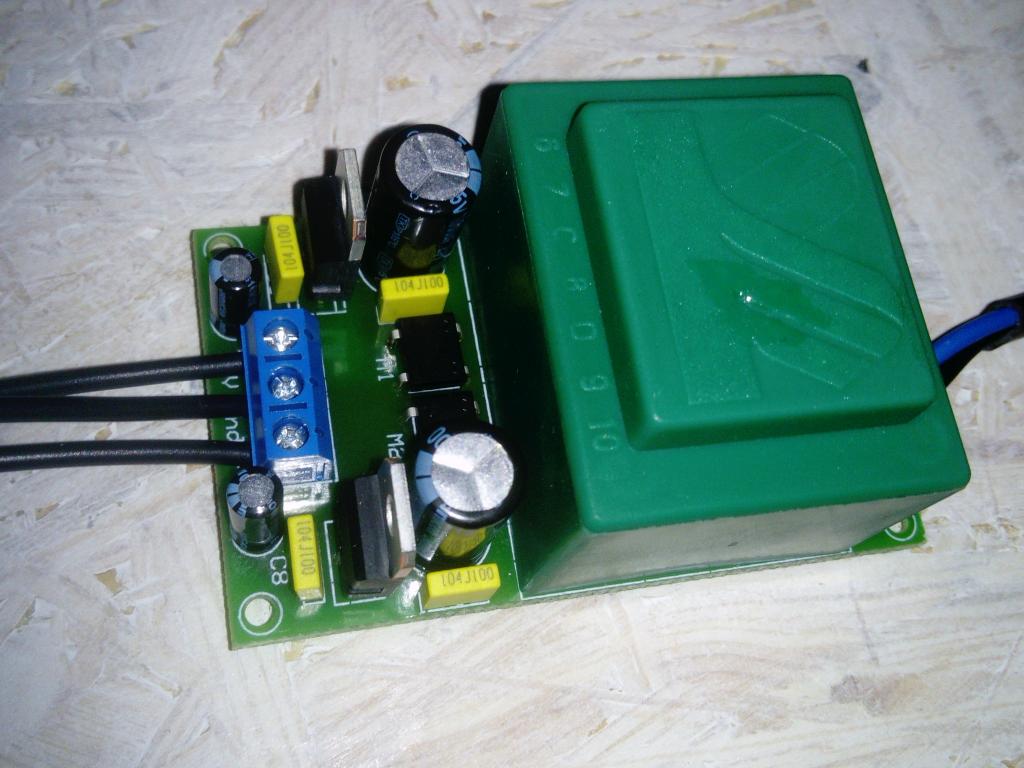

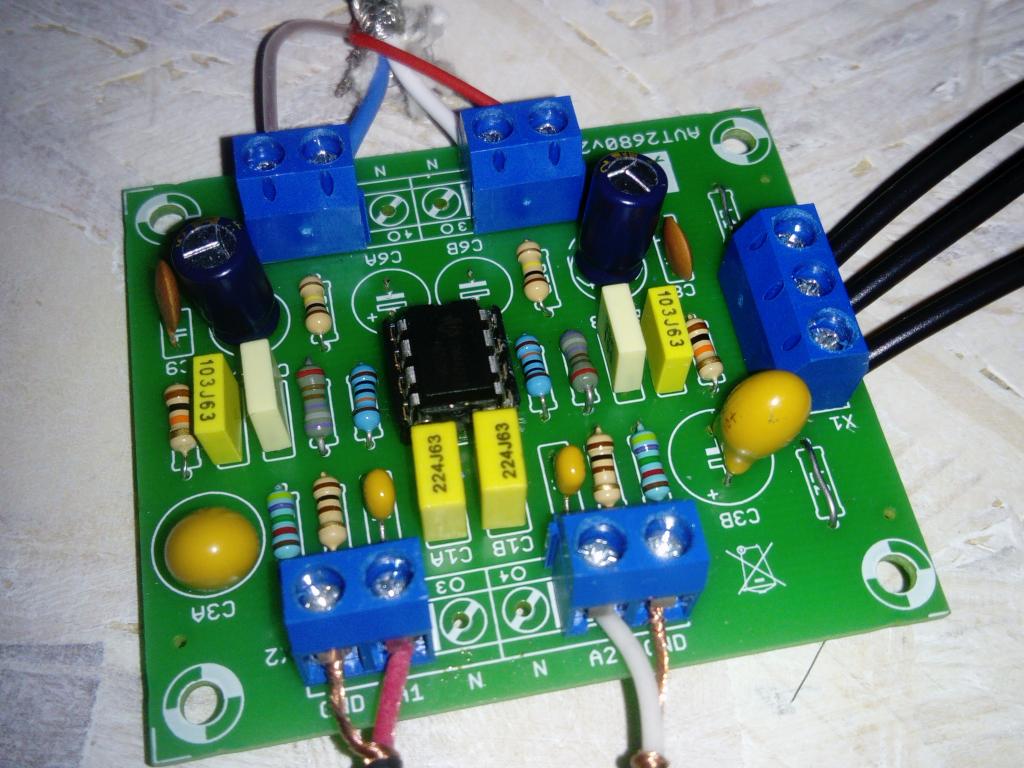

Podłączone i co prawda jest pewien szum w głosnikach ale:

1. Nie zamknąłem jeszcze układu w obudowie

2. Nie uziemiłem pre z gramofonem



Jest on mało słyszalny ( stała głośność więc znika po podkręceniu gały ) i do dotychczasowgo pisku brzmi jak muzyka.

Czekam jeszcze za kondensatorami MKT wtedy je zamienie z tymi ceramikami i zamknę w obudowie.



Mam wrażenie że na symetrycznym zasilaniu brzmi ( pomijając pisk ) dużo lepiej.

W porównaniu do wbudowanego w Brauna A501 preampu jest różnica klasy. Polecam ten pre na zasilaniu symetrycznym!

Detale dynamika to jego atuty jedyny mały minus to poziom głośności niższy niż we wbudowanym pre pewnie do wyregulowania zmienijąc jakieś elementy



Co do dalszego improvementu:

1. Zmienie przewód od gramofonu do pre

2. Wepnę go bezpośrednio bez mocowania w gniazdach ( w moim pre nie będzie gniazd tylko przewody wychodzące z obudowy )

3. Tak samo z wyjściem nie będzie gniazda tylko wyjście przewodu do wzmaka.



Obudowę zakupiłem w:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Fajna metalowa za 20 PLN oto jej atuty!



Dzięki wszystkim za pomoc!

Mogę znowu cieszyć się brzmieniem czarnej płyty!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Boresk]

Jeszcze warto usunąć rezystory R5A R5B



Mam wątpliwości co do jakości ceramików 100pF na wejściach. Ktoś wie z jakiego dielektryka są zrobione?
