Hybrydowy wzmacniacz słuchawkowy

szymonetti · 8 Stycznia 2019

Witam kolegów.

Z ciekawości zakupiłem hybrydowy wzmacniacz słuchawkowy z chin.

Model Nobsound NS-08E przyznam się, że dźwięk jest z tego całkiem ciekawy.

Choć zastanawiam się czy nie pokombinować trochę z nim i wymienić wzmacniacze operacyjne obecnie siedzą w nim dwa NE5532P

oraz wymienić lampy którymi w tej chwili są 6J3

Może ktoś z kolegów miał z nimi jakąś styczność?

Może coś polecić?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

krzysieks_2007 · 9 Stycznia 2019

Ciężko będziesz miał bo obudowa malutka.

Tradycyjnie to wymiana kondensatorów od składowej stałej.

Wymiana opamp.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

szymonetti · 9 Stycznia 2019

Na wstępie zastanawiam się nad wymianą właśnie opampów i lamp.

Lampy jakie zamówię to e180F lub 6Ż9P...no chyba, że ktoś z kolegów poleci mi coś innego

Natomiast jeżeli chodzi o opamp to zastanawiałem się nad OP275 i też czytałem, że OPA627 mają całkiem fajne brzmienie.

Jednak też czekam na propozycje i uwagi.

Wzmacniacz natomiast w środku wygląda tak jak w załączonym pliku.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

n-krzychu · 9 Stycznia 2019

3 godziny temu, szymonetti napisał:

Lampy jakie zamówię to e180F lub 6Ż9P.

A jak Ty chcesz tam je wepchnąć?

To są novale i z zupełnie innym pinout.

6Ż3P (6j6) to heptal.

Możesz spróbować 6ż1p( EF95), 6ż4p, 6ż5p, 6ż38p lub ich zachodnich odpowiedników.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

krzysieks_2007 · 9 Stycznia 2019

Zwróć uwagę jak to wszystko jest zasilane, szału nie ma prawda:-)

Nowe lampy to nowe punkty pracy itp, więc założył bym że te zostały zaaplikowane prawidłowo i zostawił bym je na koniec lub wcale.

Jak są podstawki dip8 to zabawa opampami.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

szymonetti · 9 Stycznia 2019

58 minut temu, n-krzychu napisał:

A jak Ty chcesz tam je wepchnąć?

To są novale i z zupełnie innym pinout.

6Ż3P (6j6) to heptal.

Możesz spróbować 6ż1p( EF95), 6ż4p, 6ż5p, 6ż38p lub ich zachodnich odpowiedników.

Masz rację...wychodziły one w dwóch wersjach i nie na tą listę spoglądałem.

W mojej wersji producent podaje kompatybilność z lampami:

6J1, 6ж1П, 6AK5, 6BC5, 403A/B, 5654, EF40, EF95, CV850, 6J2, 6ж2П, 6AS6, CV2522, EF11/732, CV4011, 6J3, 6ж3П, EF96, CV848, 6BC6, 6AG5, 6J4, 6ж4, 6136, 6BX6, 6AC7, EF94, 6AU6, 6J5, 6ж5П, EF80, CV2521, 6F36, 6AH6, 6AN5, 6K4, 6K5, 6K4П, 6BA6, 6DA6, EF89/93, 5749

Na zagranicznym forum znalazłem informację, że po wymianie tych lamp na 6AK5W zdecydowanie polepszył się dżwięk

do tego opamp jaki proponują toLM4562NA.

Co o tym myślicie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

szymonetti · 31 Stycznia 2019

Korzystając z rady kolegi postanowiłem sprawdzić lampki R.T.C 5654RT i mimo ich bardzo znikomej ceny zakupu

muszę przyznać, że jestem pod ogromnym wrażeniem (w porównaniu do lamp z którymi dostarczony był ów wzmacniacz słuchawkowy). Dźwięk zrobił się przyjemny, pełny...ciepły, słychać zdecydowanie więcej detali niż wcześniej.

Czekam teraz na zamówione opampy i zobaczymy co ich wymiana wniesie do dźwięku.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

szymonetti · 12 Lutego 2019

Czy może ma ktoś z kolegów na sprzedaż LM4562 (oczywiście tylko oryginały)

Kupiłem poprzez serwis Allegro u Amplifier_ics i przesłali mi takie o to ustrojstwo.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

gavron04 · 13 Lutego 2019

A co jest nie tak z nimi?

Zresztą jak oni nawet nie robią swoich zdjęć tylko wrzucają te z aliexpress to ... szkoda słów ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

szymonetti · 13 Lutego 2019

1 godzinę temu, gavron04 napisał:

A co jest nie tak z nimi?

Pomijam kwestię wyglądu daleko odbiegającą od oryginału.

Jednak po zaaplikowaniu od razu słychać obcięcie, wytłumienie całego pasma

...i do tego zdecydowanie wysoki szum.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

gavron04 · 13 Lutego 2019

Będę zamawiać z mousera, mogę dorzucić jedną kostkę LM4562 i jestem ciekaw jak wyjdzie porównanie u Ciebie obu kostek?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

szymonetti · 13 Lutego 2019

Potrzebuję dwóch kostek :) Możesz dorzucić dwie sztuki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

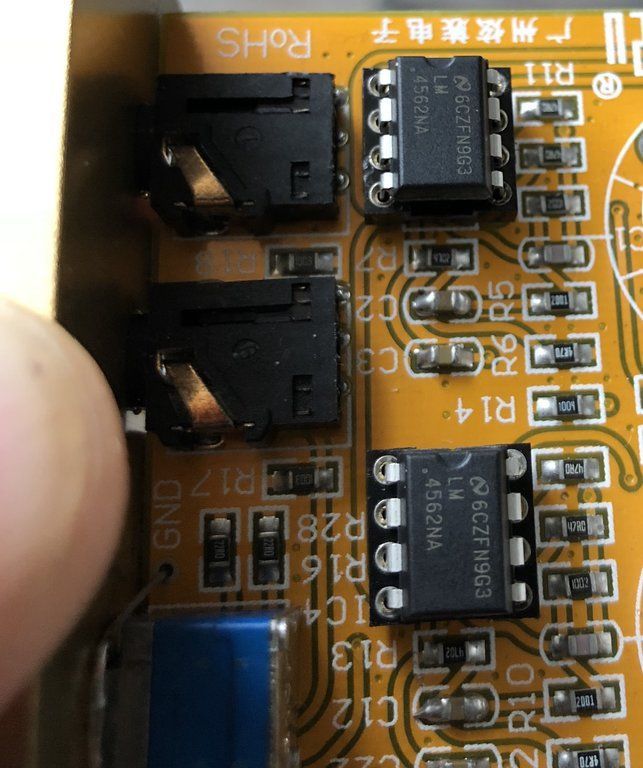

szymonetti · 22 Lutego 2019

Dziękuję Gavron04 za kostki. Dziś je założyłem (śmiem twierdzić, że te z którymi Chińczycy wysyłają wzmacniacz również są podróbkami) tak czy inaczej dźwięk dopiero teraz stał się przyjemny, pełny i detaliczny. Scena jest zdecydowanie bardziej rozległa, poprawiła się stereofonia...co najlepsze to i zdecydowanie głośność się zwiększyła (tzn. na tym samym ustawieniu potencjometru słychać zdecydowanie głośniej). Wrażenie po aplikacji tych kostek dokładnie takie jak by ktoś zdjął koc z przetworników.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

szymonetti · 25 Lutego 2019

Zdjęcia opampów otrzymanych z Mouser

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

gavron04 · 26 Lutego 2019

Jak ktoś się nie chce DENERWOWAĆ :) to proszę uważać na allegrowicza Amplifier_ics

Sprzedaje dosyć dużo fajnych kostek "przy okazji jak swoje zamawia", prosto z aliexpress.

Poniżej LM4562 prosto z mousera vs od tego allegrowicza :) Różnica 3-4zł względem oryginału z mousera.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

szymonetti · 27 Lutego 2019

17 godzin temu, gavron04 napisał:

Jak ktoś się nie chce DENERWOWAĆ :) to proszę uważać na allegrowicza Amplifier_ics

Sprzedaje dosyć dużo fajnych kostek "przy okazji jak swoje zamawia", prosto z aliexpress.

Poniżej LM4562 prosto z mousera vs od tego allegrowicza :) Różnica 3-4zł względem oryginału z mousera.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

W obecnej chwili mało kto w serwisie Allegro sprzedaje oryginały. Czysta wolna amerykanka :D

Sprzedający pytani o dokumenty zakupu...nie posiadają ich, zdjęcia wysyłają pobrane w sieci zamiast zrobione osobiście, opowiadają bajki typu: kolega sprowadzał ze stanów a wyglądają inaczej bo to kości które nielegalnie opuściły fabrykę.

Tudzież jeden ze sprzedawców pytany o potwierdzenie oryginalności OPA627AU które ma wystawione na Allegro, odpisał mi,że takimi nie handluje :D Nie wspominam już osób które rzeczowo pytane nabierają wody w usta.

Czasami to kilka groszy różnicy a jak w moim przypadku ogromna jakoś w dźwięku...i brak nerwów.
