PCM2702 karta muzyczna USB

[Canti]

co ty wsadziles na c19/20 ???

oscona tak jak radzi kolega a w jego miejsce ZL

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[panterka]

>co ty wsadziles na c19/20 ???



To chyba jakiś nichicon ale to tylko przepuszczenia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Szem]

Kiej to jaki producent ale w tym rozmiarze ta są max 10uF...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Canti]

10 razy mniej niz powinno byc

testowalem najrozniejsze kondy i najlepiej sprawdzily sie BG STD 100uf/16v, niesamowita zmiana w basie (na +)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mlb]

>To chyba jakiś nichicon ale to tylko przepuszczenia.



Owszem, mały nichion, nawet 4,7uF. Tu nie widzę potrzeby aż tak dużych pojemności, wg mnie tu wystarczy małe odsprzęgnięcie, nie ma potrzeby ładować dodatkowej nieliniowości dużym elektrolitem jeśli samo zasilanie wcześniej jest ok. I tego się będę trzymał, chyba że mi udowodnicie że nie mam racji :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mlb]

I pewnie się oburzycie że u mnie C21/C22 to tylko 220uF ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[panterka]

Według mnie każdy robi tak aby był zadowolony, a na to są różne sposoby.

pozdrawiam

panterka

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Cooger]

>panterka



dobrze że ta godzina - dzieci już śpią to tego nie czytają ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[PrzemekElektro]

co za różnica, przecierz to tutaj będzie wisieć aż do końca internetu :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[panterka]

O co wam chodzi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Canti]

mlb

z sprawdzales? ja wsadzilem sobie zamiast kondow piny od podstawek precyzyjnych i sprawdzalem wieksze i mniejsze :P 100uf ideal wedlug mnie, a BG STD rozwala wszystko

rob sobie jak chcesz

pzdr

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[karibe]

Witam

Planuje zamowic trafo(a) z toroidy.pl i pomyslalem ze dobrze by bylo to zrobic grupowo, czekam na chetnych do konca tygodnia (prosze sie zglaszac na mail w o mnie):



Oto parametry wersji ktora zamawiam ja:



TS20VA PRI:230V SEC: 10-0-10V (0,5A) + 8-0-8V (0,5A)

wersja standard - 41,50 PLN netto + 22% VAT

wersja AUDIO - 60,00 PLN netto + 22% VAT



Jesli sie uzbiera wieksza ilosc (10szt) powinny byc jakies upusty, pewnie tez nie ma problemu z wlasnymi parametrami

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Szem]

Czemu aż 0,5 A ? Pobór prądu dla sekcji cyfrowej nie jest większy niż 80ma to raz i napięcie 8V na jałowym biegu da z 9,5V po wyprostowaniu dojdzie się do 12 trochę sporo do rozproszenia -> standardowo spadek na Lm317 to 3,5v mamy na wyjściu 3,33 czyli potrzeba 6,8 (7) na wejściu, dlatego trafo podawane przez msfalcona to 6-8.



Co do zasilania części analogowej za bardzo nie będę dyskutować ale także moc jest mocno na wyrost 0,3A wystarcza ze sporym zapasem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Szem]

Dobra, sory poaptrzyłem na ich ofertę standardową - od 1A to oni zwykle zaczynają :).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rafk]

hmm..

A co sadzicie o OPA2134? Notka aplikacyjna bardzo ladna. Testowal ktos z Was ten wzmacniacz? Jesli nie, to ja wkrotce przetestuje :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[uwe300]

Kurt, 1 Cze 2006, 18:15



>A coś do zamiany 12V na +/-12V ?







Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rafk]

chwilowo jeszcze jestem bez transformatora do zasilania opampa ale nie mogłem się powstrzymać...

no i jest nowe urządzenie USB: Burr-Brown Japan PCM2702



zaraz za R9 i R10 coś nawet przyzwoicie gra.. :)



jeszcze tylko transformator a potem... oczekiwanie na LT1210

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kurt]

fajne ceny ;-) zaczynają się od 30zł netto

a i tak są tylko 5V->+/-12V a 12V->+/-12V ni ma :(

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mlb]

> Canti



Nie, nie mam BG STD... ale w zasilaniu siedzą hfz, też bardzo dobre. Próbowałem większe pojemności, dźwięk tracił na dynamice i przejrzystości, przy fc brakowało naturalności. Co do podstawki - dobra praktyka, ale trzeba używać wygrzanych kondków, inaczej krótka próba zazwyczaj nie pozwala na dobrą ocenę. Pozdr.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Canti]

przez 4 miesiace bawilem sie z pinami

potym na slepo wsadzilem BGSTD zamiast pinow bo maja strasznie grube nozki i sie nie miescily, jest super zadowolony i ciesze sie ze to zrobilem :)

jakby co to bede w wakacje zamiawial black gate`y to jesli beda chetni to mozecie sie dorzucic do zamowienia

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Cooger]

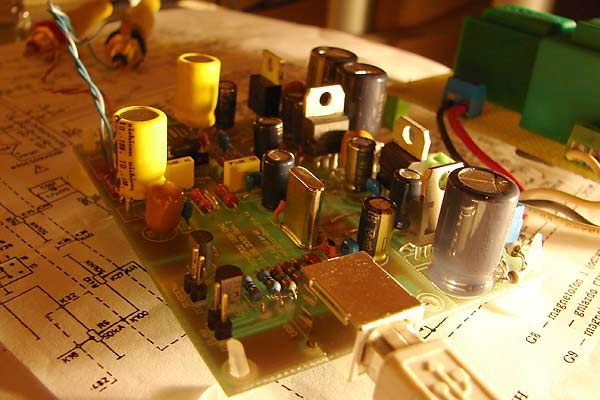

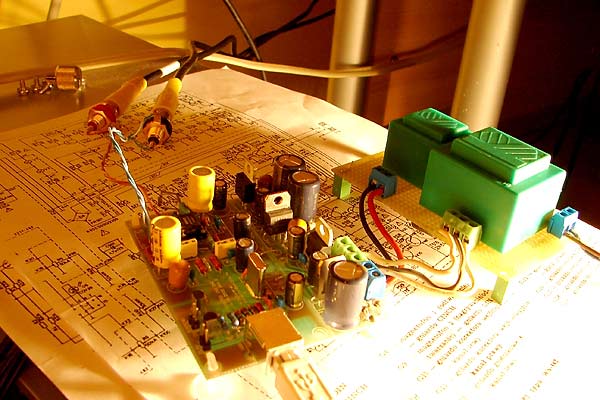

No to dokonało się... na razie bez ubranka, oto moja PCMka. Mile widziane komentsy. To mój pierwszy projekt audio budowany od zera :) takze dużo nauki przedemną. Te żółte nichicony są na podstawkach - będę polował na jakieś fajne MKT/MKP. Elektrolity to Panasonici FC. Maluchy na wyjściu - Vishay MKT. W trakcie składania kontrolowałem głównie napięcia na zasilaczu co by czegoś nie spalić. Moje zdziwienie było ogromne jak Windows wykrył "Głośniki USB" a po właczeniu Foobara poleciała muzyka :) Podejrzewałem, że gdzieś coś źle zrobiłem, ale jednak gra ! Jedyne czego nie sprawdziłem to ledy (wlutowałem goldpiny) ale tam nie ma co zchrzanić.



Oprócz kwesti tych kondziołków na wyjściu pozostaje kwestia obudowy... Planuje ją wykonac z tego co na zdjęcu... tylko że przejdzie ona "drobną" metamorfozę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Canti]

ladnie to wyglada :)

jakie wrazenia dzwiekowe?

ja planuje zamowic przedni i tylni panel wedlug wlasnego projektu w jakiejs firmie a boki góre i dół wykonac z drewna :), mamy wtedy alu fron i tyl i ladne drewno :) pozdro

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Canti]

p.s. jedyne do czego moznaby sie przyczepic to trafo :P

jaki kwarc uzyles? (jakis standard czy precyzyjny np. z omigu)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Cooger]

>Canti



A więc tak:



wrażenia słuchowe - wczoraj w nocy to za długo nie słuchałem, dzisiaj zaraz po przyjściu z pracy zabrałem się do tego :) Bas jest konkretny i punktowy. Średnica nasycona i chyba lekko pogrubiona - kobieta określiła to jako "wyraźniejsza", wysokie są moim zdaniem wycofane i to wartoby poprawić, nie żeby było tragicznie, jednak na moje powinno być lepiej. Całość jest jakby taka... hmm delikatnie tłusta :D Mogłaby mieć lepszą rzeżbę ;) Aczkolwiek dajmy się wygrzać elektrolitom, a z czasem wymienię pewnie te nichicony na BG jak sugerujesz. W każdym razie w cięższej muzie sprawdza się świetnie (testuję na Rammstein'ie).



Kwarc standard - jak będzie jakieś zamówienie do OMIGu robione to sie przyłączę. Czemu trafo niefajne ? Pozatym większego nie upchnę do tej obudowy. A zasilanie digitalne i analogowe przepisowo rozdzielone :]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[RafalB]

Mam podobne odczucia co do niskich tonow, gora mi pasuje.

Moja karta ma jakies przypadkowe pojemnosci (ktore napewno wymienie) ale gra cudnie :))

Siedze od 14 i nie moge sie nasluchac...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[panterka]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Canti]

powiem wam ze niskie tony po zmianie na black gate std przy 12v +/- = diametralna zmiana, jak uslyszalem to mi szczena opadla



w wolnym opisie to moznaby powiedziec ze bas wstal z lozka wzial sie do kupy i zaczal bic po twarzy z ERO MKC 10uf dawalo to niesamowity efekt, mozna bylo _poczuc_ na twarzy uderzenia przy niskich glosnosciach, a to za sprawa wypuchania up-bassu tych ERO

i bynamniej nie chodzi mi tutaj o nadmiar basu, dla mnie byla to poprostu magia, bas zaczal tworzyc podstawe rytmu wielu kawalkow, ladnie bylo slychac "basujacy niski glos" niektorych meskich wokalistow albo podczas ogladania filmow (lektorzy)



pod zmianie na Black gate N 33uf, bas stracil troche na wykopie, nadal jest ladny ale nie uderze juz az tak, wydaje mi sie ze jest to spowodowane pojemnoscia (3 razy taka), ale poprawa w innych zakresach (wyeliminowanie zbyt wypchnietej powodujacej czasami syczenie srednicy ero) spowodowala ze zostaly jak narazie (dopoki nie dostane N Type 10uf)

ostatnio zmienilem na wyjsciu spowrotem na ero aby zobaczyc czy zauwaze roznice (stale sie na dluzsza mete nie wygrzewaja az tak)

i takie same efekty byly jak napisalem wyzej



jeszcze jedna zmiana, wstawienie na sprzezenie masy rubycon zl 180uf daje jakby nizej schodzacy (tylko troszke nizej) bas, moze to byc jakas autosugestia, wiec tutaj mowie ze wydaje mi sie (porownywalem non polary, nitai, fc, zwyke ruby, jakies non-low-esr)

ale cala reszta jest wyraznie slyszalna



pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Canti]

p.s. jednej zmiany tylko nie robilem - wstawianie lepszego kwarcu, wszyscy mowia ze precyzyjniejszy kwarc duzo daje dla dzwieku i ze slychac golym uchem roznice ale jeszcze nie mialem okazji wiec jesli ktos robil eksperymenty z kwarcami to niech sie wypowie :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[karibe]

~Canti

Jakie wartosci tych BG STD Dajesz?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[karibe]

~RafalB



Z tego co widze ze zdjecia to masz na wyjsciu wimy 100n , wiec niedobor niskich jest raczej normalny:)
