PCM2702 karta muzyczna USB

[marwi]

Dla zainteresowanych transformatorem TS15/6/676 (był tutaj wcześniej opisywany), we Wrocławiu dostałem je dzisiaj za 15PLN, nowe, znaczy się nowe stare, czyli NOS. Na moim egzemplarzu widnieje niewyraźne 87. Trafka z demontażu są jeszcze tańsze - widziałem przynajmniej jedno za 10zł. Acha, sklep mieści się na początku Powstańców Śląskich, niedaleko nasypu kolejowego i naprzeciw budowy (Taki ładny granitowy słonik stoi przed budynkiem :D).



Może jednak zbierzemy się na wspólny zakup kwarcu w Omigu?



Porównywał ktoś efekty uzyskane na stabilizatorach 7805, LM317 i LM2940-5 w sekcji +5V? Wydaje mi się, że nie widziałem jeszcze by ktoś z Was użył LM2940...



Królestwo dla tego kto podzieli się ze mną dobrymi Wimami na C11,12 (470p), C9,10 (1,8n lub 2,2n) i na wyjściowe Wima bądź ERO MKC.



Pozdrawiam,

marwi

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Canti]

karibe 100uf/16v

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dalmatyn]

Próbowałem zamówić sample i dostałem taka odpowiedź:



Status: Request has been rejected.

Escalation Reason: I want upgrade my soundcard integrated with mainboard. Sound on my motherboard is terrible, but i hope to be better with Your elements :) Nice Day!

Reason for Rejection: Sorry, the sample program has a commercial background and supports first of all projects with real production perspective. Based on your information we can not evaluate this factor acceptable. We suggest contacting the local distributor to evaluate the id



Jak ktoś jeszcze będzie próbował to niech dogada się z jakąś instytucją związaną z elektroniką i nawciska kitu, że to do przezentacji czy coś takiego ;)



Jak z kolei zamawiałem w National Semiconductor stabilizatory to policzyli mi jakieś 10$ za wysyłkę :/

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[DeTom]

To żadna nwość. Zajrzyj do wątku "Różne kostki do wzięcia" to zrozumiesz dlaczego do Polski nie wysyłają już sampli. Bez komentarza.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[michaszek]

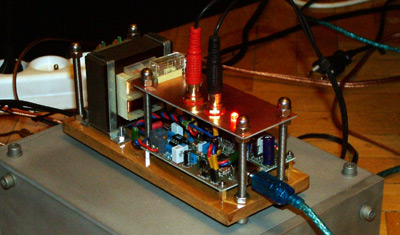

A to jest mój DAC:

(większe zdjęcie znajduje się tutaj:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) )



Obudowa jest radosną twórczością jednego popołudnia z wykorzystaniem resztek i odpadków i wiertarki:).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[michaszek]

raczej tutaj:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Canti]

mi sie podoba :) a jakie wrazenia?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Canti]

p.s. skad ten fajny kabelek masz? (usb) ? :) i jaka diode uzyles (ta swiecaca)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[michaszek]

Karta wg. mnie gra bardzo dobrze. Brakowało mi porządnego wyjscia dzwieku z komputera i teraz je mam. Jestem z niej bardzo zadowolony. Kabelek USB wyjąłem z szafki, a dioda to jakas czerwona, wygrzebana z kąta.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dj_zibi]

Ta płytka u góry to laminat??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[michaszek]

a jak!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

Mnie sie podoba ;)



Kilka dni temu oddalem do zakladu swoja wersje druku pod PCM2702 - przy okazji zrobie kilka zloconych sztuk.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dj_zibi]

Włąnsie myślałem o całej obudowie z laminatu wypolerowanego na maxa tylko czym to polakierować??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kurt]

> veteran

Widzę, że wprowadziłeś jakieś modyfikacje do schematu.

Czy mógłbyś podzielić się schematem na forum ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

Schemat:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

oraz dokumentacja płytki:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Cena druku nie przekroczy 25zł. Kondensatory sygnałowe to BGN 4.7uF - można również dolutować inne (większe) za pomocą kawałka przewodu. Gdyby ktoś był zainteresowany, to warto pomyśleć o zamówieniu kilku kompletów: PCB + BGN + stabilizatory + diody + ... Na pewno byłoby taniej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Szem]

Veteran, mam jeszcze jedną pcmk-ę w zapasie i trochę elementów - więc bardzo chętnie przetestuję twoje PCB :).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Najmad]

A ile kosztuje uklad PCM2702 i gdzie mozna go dostac?

Czy moglby mi ktos porownac ta karte z "Creative Sound Blaster Audigy 2 ZS PCMCIA (413PLN)" -

potrzebuje karty do laptopa a ta ktora obecnie jest w srodku to ponizej krytyki.

I jeszcze jedno pytanie: czy probowal ktos uzywac tej karty (PCM) ze speaker work shop?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kurt]

>veteran

Pisze się na 1szt. PCB



Podoba mi się pomysł z kitem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Dzikoosek]

- Kurt 1szt.

- Dzikoosek 1szt.





Dla mnie też prosze zaklepać 1 sztukę ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Najmad]

Odnosnie mojego pytania powyzej: cene znalazlem, pytanie o speaker workshop wycofuje, a jesli chodzi o porownanie 2 kart to bardzo chetnie :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

Veteran ~ mozesz mnie zapisac tez na jedna plytke :) jak cena nie bedzie zabijac to na zlocona :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[hicognomon]

> Veteran



Proszę o 2 szt. PCB.

Przypominam uprzejmie o płytkach i elementach pod AP 1.7 zamówionych w zeszłym roku i zapłaconych.

Mam nadzieję, że otrzymam je wreszcie.

Pozdrawiam

hicognomon

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bprzem]

Witam

Czy robiąc tą zmiane :

"wzmocnienie 2 - R9,10 = 10k; R11,12 = 20k, R13,14 = 3.9k; C9,10 = 2,2 do 2,7n; C11,12 = 330p"



musze dac c9 i c10 = 2,2n ?

Nie moze 1.5n ?



pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kodi]

> Najmad



Akurat mam Audigy 2 ZS Notebook :D. Przy zastosowaniu najtanszych elementow - PCMka jest troche gorsza. Przy zastosowaniu dobrych - ciut lepsza. Cenowo - wersja "lepsza" liczona razem z zasilaniem zewnetrznym wyszla mi ok 400pln, a jednak jest mocno nieporeczna. Teraz koncze wersje na przetwornicy, zeby miec wszystko w jednym malym pudelku i zobacze jak to wyjdzie (napewno taniej ;) ).



BTW: nie wiem skad wziales cene >400plnow za ta Audigy - jest normalnie dostepna po 260-270 pln...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[karibe]

~veteran



Ja sie pisze na 1 szt ( moze 2 ), najlepiej jak by wyszedl kit

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

hicognomon, napisz prosze do mnie. Mam zaznaczona wysylke (druki + kondensatory). Wieczorem moge poszukac potwierdzenia.



Podstawowy zestaw mógłby wyglądać następująco:



diody RGP15 / 8szt.

LM2937ET 15V / 1szt.

LM2990T -15V / 1szt.

LM2937T 3.3V / 1szt.

LM2940T 5V / 2szt.

gniazdo USB / 1szt.

dławik / 1szt.

37zł



dodatkowo:



Black Gate N 4.7uF/50V / 2szt. / 25zł

Black Gate Std 10uF-16V / 2szt. / myślę, że ok. 8zł



PCM2702 / 1szt. / 50zł (min. 3 osoby chętne)



Resztę komponentów należałoby dokupić we własnym zakresie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

ChUmI, cena bedzie dobra ;)



- Szem 1szt.

- Kurt 1szt.

- Dzikoosek 1szt.

- Chumi 2szt. gold

- hicognomon 2szt.

- karibe 1szt. (2szt.)

- panterka 1szt. *

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Zigi]

To ja tez poprosze jedna:



- Szem 1szt.

- Kurt 1szt.

- Dzikoosek 1szt.

- Chumi 2szt. gold

- hicognomon 2szt.

- karibe 1szt. (2szt.)

- panterka 1szt. *

- Zigi 1 szt. (+ elementy bez PCMa)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kurt]

>veteran

>Resztę komponentów należałoby dokupić we własnym zakresie.



Pisząc o kicie myślałem o kompletnym zestawie elementów

plus opcja PCMka

plus opcja BGN

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[karibe]

~veteran



ja poprosze bez pcm2702 reszta jak najbardziej



Dodatkwo proponowal bym zestaw rezystorow + trafo

^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^



Co wy ( Ty ) na to?



I tak wysle Ci maila po tym jak bedzie okreslony zestaw elementow, co by nic nie umknelo

Dzieki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
