    Ponieważ jak widzę część ludzi zastrzega sobie „bez pcmki” to w sprawie doprecyzowania - zestaw podstawowy nie obejmuje PCM-ki (nie ma jej w specyfikacji).



    Przynajmniej tak mi się wydaje na podstawie posta veterana i jeśli ktoś chce pcm-ke należy ją osobno ująć w zamówieniu jako dodatki (tak jak bgn czy generator).

    Czy tak ?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    veteran Entuzjasta

    veteran

    Opublikowano
    Opublikowano

    Nie proponowalem generatorow ;) Dzisiaj zlozylem zamowienie w TME na reszte elementow (gniazda i rezystory). generatory nie beda dostepne - nie maja ich i nie wiem, kiedy beda dostepne.



    Transformatory zamowie w piatek - najpozniej w poniedzialek, ale tylko dla osob, ktore juz za nie zaplacily - jak narazie Karibe i Zigi. Ich produkcja potrwa 12-14 dni, wiec 'zgraja sie' mniej wiecej z terminem odbioru plytek.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Canti Współtwórca

    Canti

    Opublikowano
    Opublikowano

    ok ludzie, skoro brak generatorow dla was to proponuje zawienie na kwarce precyzyjne moglbym sie za to zabrac bo sesja sie skonczyla



    ale musze wiedziec ile osob byloby chetnych na ile sztuk



    dodatkowo potrzebuje kogos dobrego ktory pomoze mi wypelnic specyfikacje na takie rezonatory na stronie omigu

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





    -?rząd drgan? - standardowy?

    -?R szeregowa - jak najmniejsza?



    tolerancja wykonania +/-5ppm

    zakres temp pracy - std



    -?temp stabilnosc jak najwieksza?

    -?moc wzbudzenia - nie mam zielonego pojecia co tam dac

    -?pojemnosc dynamiczna?

    -?pojemnosc obciazenia?



    starzenie +/-1ppm na rok

    HC49 obudowa

    reszta standard

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Szem Uczeń

    Szem

    Opublikowano
    Opublikowano

    Bywały w lepszych cenach ale jak ktoś potrzebuje to tutaj są jeszcze 2 sztuki pcm2702 do wzięcia :

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Cooger Poszukiwacz

    Cooger

    Opublikowano
    Opublikowano

    Canti popieram inicjatywę - kwarce będzie zamawiał Bikoz w OMIGu - może się z nim skontaktuj :) Ja chętnie podłączę się do zamówienia gdy ustalicie typ i cenę :]

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Canti Współtwórca

    Canti

    Opublikowano
    Opublikowano

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    wyslalem juz mu p.m.

    mysle ze moznaby sie dopisywac juz w tym watku

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    gumis_ch Uczeń

    gumis_ch

    Opublikowano
    Opublikowano

    Dla zainteresowanych układem PCM2702:



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    veteran Entuzjasta

    veteran

    Opublikowano
    Opublikowano

    Jak tylko dojdzie przesylka od Petera to pozostana tylko druki i transformatory dla tych, ktorzy je zamawiali.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Varrol Poszukiwacz

    Varrol

    Opublikowano
    Opublikowano

    BTW - moja obecna karta:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    Normalnie jest z ekranami, ale do zdjęć zdjąłem.



    Niestety muszę trochę nad nią popracować, bo jeszcze są brumy. I niestety trochę szumi, ale to już nie wiem dlaczego... Od czasu robienia zdjęć trochę się zmieniło - m. in. dodałem Równolegle do Ero 10U - Ero 100N (też osiowe - białe).



    Normalnie jest na AD8066, a mam zamiennie AD797 - tylko z nim jest taki problem, że jak zbliżam rękę do niego to zaczyna brzęczeć - jeszcze go nie testowałem dokładnie.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    marwi Rekrut

    marwi

    Opublikowano
    Opublikowano

    Ludzie, nigdy do kaloryfera czy wodociągów. Łatwo zrobić "uziemienie" w instalacji dwuprzewodowej. Wystarczy podłączyć w gniazdku w ścianie bolec uziemiający do przewodu zerowego. To działa. Gdy miałem brumienie w piecyku do gitary takie zerowanie pomagało. Pomogło również na "kopiący" komputer, który wystawiał bodaj połowę napięcia sieciowego na swoją obudowę, a poprzez interkonekt na wzmacniacz i ... na antenę FM, która kiedyś mnie popieściła ;).

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Varrol Poszukiwacz

    Varrol

    Opublikowano
    Opublikowano

    U mnie kaloryfek kopie!!! Ale dobra zmienię gniazdka i zmostkuję masę - zobaczymy na ile to pomoże.



    Co do karty - wsadziłem AD797 i okazuje się, że mocno buczy - a gra normalnie - dziwna sprawa - jest brum jak nie wiem - czego to może być wina?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    veteran Entuzjasta

    veteran

    Opublikowano
    Opublikowano

    Varrol, moze cos sie zwolni. Nie dostalem powtwierdzenia od Dzikoosek... Gniazda USB musze zamowic raz jeszcze - przez pomylke dostalem pionowe :]

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Varrol Poszukiwacz

    Varrol

    Opublikowano
    Opublikowano

    Veteran - akurat Dzikoosek ma komplet który by mnie interesował.



    Niestety karta którą mam obecnia to pierwsza składana całkowicie przeze mnie - wiele błędów nie popełniłem, ale zawsze - tym razem bym się postarał. Tylko nie mogę znaleźć, czy to płytka pod AD8066 czy OPA2604 - bo ten pierwszy wymaga 12V.



    Poza generatorem kwarcowym jest tam jeszcze jakieś ulepszenie?



    Jeszcze będę mieć pewnie kilka pytań, ale to jak będzie dla mnie płytka, bo mam sporo dobrych 100n i 1.5n i chętnie bym je wstawił zamiast niektórych o podobnych wartościach.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    quartis Rekrut

    quartis

    Opublikowano
    Opublikowano

    oczekujac na plyteczki od veterana mam pytanko. ktore kondesatory 10uF bylyby lepsze: Panasonic FC 10uF/50V czy Nichicon Muse FX 10uF/50V a moze inne? no BG jak dla mnie bylyby za drogie :)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Check-IT Rekrut

    Check-IT

    Opublikowano
    Opublikowano

    Potrzebuje kogos kto moglby mi pomoc z poprawieniem kilku rzeczy na mojej pcmce, (zlozenie do konca, wymiana operacyjnego itp) niemam dostatecznych umiejetnosci i narzedzi zeby to skonczyc. Jesli ktosbylby chetny mi pomoc, oczywiscie za oplata, prosilbym o kontakt na mail [email protected] lub gg-1773593, pozdraiwamWojciech

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    WSHODNI Poszukiwacz

    WSHODNI

    Opublikowano
    Opublikowano

    Proszę o zwrócenie uwagi na układy PCM 2707 z możiwościa zrobienia konwertera z wyjściem I2S oraz PCM 2706 PJT z mozliwośćia regulacji wzmocnienia

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    veteran Entuzjasta

    veteran

    Opublikowano
    Opublikowano

    ~WSHODNI

    Plytke pod PCM2706 mam juz prawie gotowa - zewnetrzny DAC.



    Pierwsza wiadomosc - sa juz kondensatory. Druga nieco gorsza - odbior drukow opuznia sie o tydzien. W srode gotowe beda tylko LM4780.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Kurt Współtwórca

    Kurt

    Opublikowano
    Opublikowano

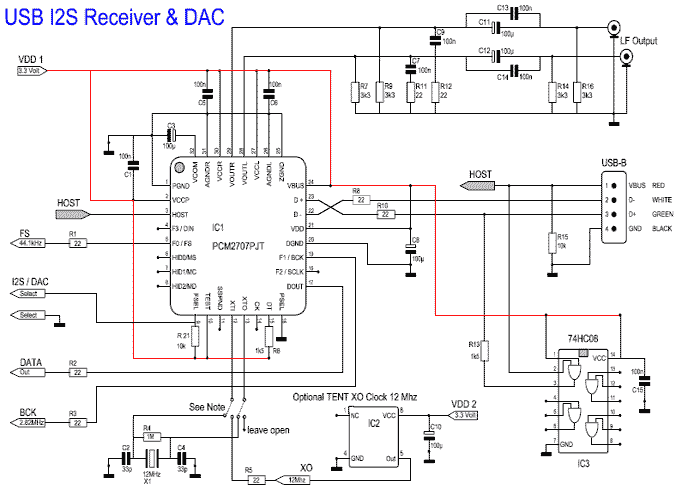

    Jezeli chodzi o PCM 2806/7 to proponowałbym płytkę w rodzaju tej z:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Jest bardziej uniwersalna: posiada wyjscia audio, I2S, różne opcje na zegar, i miejsce na scalaczek 74HC08



    Też bym się pisał na taką płyteczkę :-)

    post-11982-100009139 1170296251_thumb.gif

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Kurt Współtwórca

    Kurt

    Opublikowano
    Opublikowano

    I wersja USB->I2S z TDA1541A :-)



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    veteran Entuzjasta

    veteran

    Opublikowano
    Opublikowano

    Kiedys wrzucalem jakies info odnosnie tej plytki. Jest na niej zintegrowany TDA1543, ale nie wiem, czy tak zostanie. tych wersja mam kilka ;) Mam jeszcze ochote dodac reclocker.



    Dostarczyli mi gniazda USB.

    Udalo mi sie zamowic ostatnie cztery sztuki generatorow kwarcowych Epsona, ale przyszly osobna paczka. Cena za sztuke to 14zł. Druki beda gotowe na poczatku tygodnia, ale bede je w stanie odebrac dopiero w piatek.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
  • Pokaż nowe odpowiedzi

    • Dołącz do dyskusji

    Możesz dodać zawartość już teraz a zarejestrować się później. Jeśli posiadasz już konto, zaloguj się aby dodać zawartość za jego pomocą.
    Uwaga: Twój wpis zanim będzie widoczny, będzie wymagał zatwierdzenia moderatora.

    Gość
    Dodaj odpowiedź do tematu...

    ×   Wklejono zawartość z formatowaniem.   Przywróć formatowanie

      Dozwolonych jest tylko 75 emoji.

    ×   Odnośnik został automatycznie osadzony.   Przywróć wyświetlanie jako odnośnik

    ×   Przywrócono poprzednią zawartość.   Wyczyść edytor

    ×   Nie możesz bezpośrednio wkleić grafiki. Dodaj lub załącz grafiki z adresu URL.

    ×
     Udostępnij

    Tematy

    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.
    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.

    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat.

    Ok, wyłączyłem
    Nie chcę
