PCM2702 karta muzyczna USB

[szopler]

A tak wygląda obecnie mój zestawik PCM2702 + TPA6120A.

Niestety brak PCM'a, OPA2134 i OPA2604 (którego w TI szukałem darmenie - nie produkują ?).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[terminus]

off topic



Kupię pcb do USB DAC PCM2702 produkcji Veterana.

[hoosar]

Ja również z chęcią kupiłbym PCB do karty na PCM2702.

[szopler]

Dorwałem wreszcie PCM'kę, OPA2604 zastąpiłem (tymczasowo) TL082CP, zasilanie pociągnąłem (do testów) z zasilacza atx :/ gra to pięknie. Góra pasma znacząco lepsza, dół też - słychać to nawet na badziewnych głośnikach komputerowych! Niestety zbyt niskie napięcie jakie dostaje TL082 i wydajność prądowa gałęzi -12V (0.3A) powodują, że przy większej ilości basu w utworze PCM'ka traci synchro i zaczyna wariować... Ale wkrótce dorwę trafo i sprzęt rozwinie skrzydła :).

[szopler]

Chyba z powodu zbyt późnej pory zaczynam majaczyć :/.

To nie PCM'ka synchro traci, tylko TL082 zaczyna wariować z powodu braku prądu od minusa... albo coś koło tego... dobranoc! ;)

[Canti]

trzaski, skwierczenie itp, z powodu braku -12V bardzo mozliwe, takie jaja dzialy sie na plytce od avt nagminnie

[Shooter]

Mnie również przydałaby się płytka, mam już wszystkie części a samemu trawić jakoś się nie chce. Jeśli ktoś ma jakieś niewykorzystane zapasy to z chęcią odkupie :)

[szopler]

Niepokoi mnie jedno. Moja PCM'ka jest wyczuwalnie ciepła...

Zasilanie jakie dostaje to 3.33V i 5.08V. Poza tym muszę coś zrobić z zasilaniem

OPAmpa bo ma +15.05V / - 14.90V... Trzeba się pobawić i wyrównać... ;)

[szopler]

No i godzinna zabawa sie opłaciła :D

+15.04V / -15.02V to jest to na co mogę się zgodzić...

[Pawel_W]

Witam. Potrzebuje pomocy przy uruchomieniu tej karty.



Mam płytkę (msfalcon rev.2) z OPA2134 (z takim układem kupiłem już pytką na allegro).

Zasilacz daje napięcia +15,18 -15,10 +4,98 +3,34 wiec w granicach normy.

Kartę podłaczyłem do komputera i została wykryta i zainstalowana przez WinXP.



Teraz problemy na jakie napotkałem i nie wiem co z tym zrobić:



1. Dzwięk jest monofoniczny, zmiana w winampie L i R nie daje nic. Odtwarzanie utworu testowego (mowa w lewym, mowa w prawym kanale) daje taki sam efekt wszystko słychać w dwóch głośnikach.



2. W przypadku podłączenia samej karty USB słychać buczenie z sieci 50Hz (wzmacniacz i karta wpięte jedną listwe zasilającą) wzmacniacz nie jest uziemiany do listwy.



3. Gdy do wzmacniacza podłaczona jest karta muzyczna z kompa (generalnie chodzi o masę przez złącza audio)

to na wyjściu słychać głównie zakłócenia (pisk,szumy) i muzykę która jest bardzo cicha, cichsza od zakłuceń.

Wygląda to tak jakby właczyć MUTE. Po odłaczeniu karty(masy z kompa) od wzmacniacza, muzyka jest ok.



4. Pozostaje jeszcze kwestja zakłuceń takich jak lekkie szumy, moze jednak to naprawi obudowa metalowa, bo narazie układ leży luzem.



Proszę was o pomoc szczególnie w pkt 1 i 2. Ta karta to moje pierwsze poważne zetknięcie z elektroniką.

[Molibden]

Pewnie masz gdzieś zwarcie między wyjściami audio z PCM lub dalej na buforze na OPA2134 lub dalej gdzieś na wyjściach.

[Pawel_W]

Sprawdziłem już wszystkie ścieżki i połaczenia elementów, nic nie jest zwarte.

Możliwe żeby było zwarcie w samym OPA?

[Molibden]

A sprawdzałeś omomierzem?

W samym OPA raczej nie :D ale nie zaszkodzi wstaić inny układ.

Dziwne sa te objawy, nic nie powinno brumieć, szumieć, absolutnia cisza, może PCM jest walnięty?

Wytutuj po jednej nóżce rezytorów 12k co idą od wyjścia PCM i podaj tam sygnał z innego źródła na wzmacniacz, wtedy będziesz wiedział co jest nie tak.

A może w WinZgrozie masz jakoś ustawione wyjście na mono?!

[Pawel_W]

Poradziłęm sobie wkońcu. Przyczyna była błacha, na odwrót podłaczone kable wyjściowe masa szła jako sygnał.

Już nic nie piszczy nie szumi, nie ma przydźwięku i gra stereo :-)



Teraz moje wrażenia:

Sprzęt odsłuchowy to Nakamichi TA-2E, Tannoy M2, Senneheiser HD570.



Teraz największym ograniczeniem są chyba moje uszy ponieważ w porównaniu karty Yamaha 724 nie słyszę szczególnej różnicy.

Głównie poprawa jest w basie który schodzi niżej i jest bardziej sprężysty. Reszta jak dla mnie bez zmian.



Jeszcze mam jedno pytanie odnośnie takiego tekstu ze strony msfalcona:

"

Jako kondensatory wyjsciowe toru sygnalowego C15,C16,C17,C18 proponuje zastosowac kondensatory WIMA. W zaleznosci od rezystancji wejsciowej kolejnego stopnia (Rin), by nie ograniczac mozliwosci odtwarzania przez DAC'a najnizszych czestotliwosci, nalezy zastosowac wartosci niemniejsze niz:



- dla Rin = 10k...C17,C18 - 4,7u...C16,C15 - 4,7u

- dla Rin = 22k...C17,C18 - 4,7u...C15,C16 - 100n

- dla Rin = 47k...C17,C18 - 1u...C15,C16 - 1u"



Jak mam się dowiedzieć jaką rezystancje wejściową ma mój wzmacniacz?

Narazie mam wstawione to co było w wykazie elementów C15,16 - 100n C17,18 -10u czyli ma się to nijak do tych zaleceń.



Jakie jeszcze mozna udoskonalenia wprowadzić w tym układzie?

Wiem wiem archiwum i wyszukiwarka... Ale jest ponad 1200 wpisów do czytania a ktoś kto był na bierzacą z tym może krótko podsumować co warto zmienić-ulepszyć.

[Molibden]

Przy pojemności jaką masz oporność wejściowa wzmacniacza nie ma juz znaczenia, może ona wynosić nawet 1k (oczywiście żaden tak małej nie ma) i będzie dobrze.

[sonik]

Odnośnie dziwnych zachowań karty na zakłócenia. Miałem brać się za filtracje zasilań...ale.... kupiłem porządny kabelek USB 3 metry za 30 zł. Wcześniej karta co 10 - 25 min wykazywała anomalie. Wzrost szumów, zawieszenie, skwierczenie. Teraz tą sytuacje mam raz, dwa na dzień słuchania.

[arturdiy]

Witam,



Tym razem ja "pochwalę się" moim urządzeniem. Płytka od msfalcon-a, kondensatory większość Panasonic'e i WIMA. Obudowa kupiona w Conradzie (podpatrzona u Chumi'ego). Jedynie co mi się niezbyt podoba to fakt, że gniazdo USB musiałem zamocować "na klej", bo inaczej nie było miejsca. OP to AD8066. Napięcie zmniejszone z +-15V do +-12V. Transformator z toroidy.pl. Ogólnie kosztowało sporo jak dla mnie (te przesyłki...), można na pewno znacznie taniej, ale chciałem mieć dość dobre elementy.

Jak gra ? Nie mam zbytnio porównania, ale znacznie lepiej od SBLive (miałem wrażenie, że przełączyłem się z mono - czyli SB na stereo - PCM). Używam foobar'a i ASIO.



arturdiy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[terminus]

A ja kartę wbuduję do wzmacniacza, z tyłu, obok RCA, będzie wejście USB. Karta będzie włączana w tor selektorem wejść. Dodatkowe pudełko na podłodze czy biurku już mi nie bardzo się zmieści.

[twister2005]

ktos sprzedaje?

ktos chetny do zbudowania?

[Pawel_W]

@arturdiy

Bardzo ładna obudowa. Jaki jest koszt takiej obudowy i transformatora?

W jakim celu wstawiłeś rezystory na liniach zasilania?

[arturdiy]

Obudowa kosztowała ok. 55zł (kod w Conradzie: 522945-62. To ta o wysokości 5cm - ale trzeba szukać na conrad.de, a zamówienia można składać w Polsce), trafo z przesyłką 90zł. Trafo jest w wersji "audio". W liniach zasilania są dławiki 100uH.

[arturdiy]

Kondy WIMA 4,7uF/50V można kupić tu:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Szem]

Artur, wymień te FC na jakieś lepsze kondy Cerafine / Silmic - wtedy usłyszysz prawdziwe stereo :)

[Tr0n]

Czy ktoś chciałby wykonać na zamówienia taką kartę? Zależy mi na dobrych komponentach i estetycznym (ładnym) wykonaniu i opakowaniu. Proszę o informacje na pw bądź mail

[pavlos]

Też chętnie zakupię od forumowiczów uruchomioną kartę. Może być w wersji do "samodzielnej zabudowy".

[przemek2f]

Witam, mam taka karte na sprzedarz, w estetycznej aluminiowej obudowie z przetwornica napiec ( zasilana tylko z usb) co jest zadkoscia w Polsce. Kontakt najlepiej gg 3595136 lub mail antonirog(at)gmail.com



Pozdrawiam

[sebastii]

Witam



Mam jadna karte do sprzedania, zmontowana na dobrych elementach

konensatory Panasonic FC, Wima, dwa trafa.



Info na GG 4247328 lub wronski(at)student.uci.agh.edu.pl

[ChUmI]

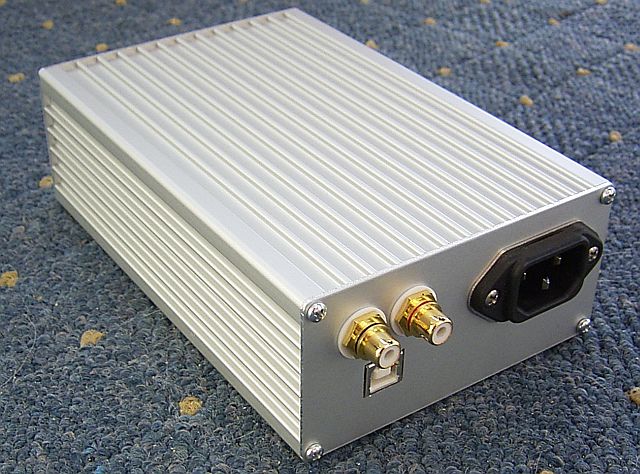

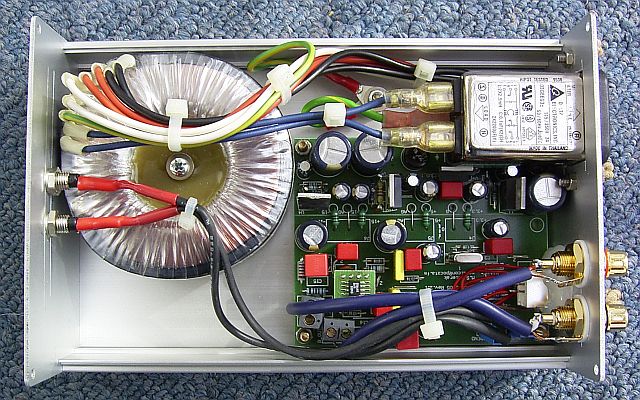

Jezeli ktos jest jeszcze zainteresowany karta na PCM2702 to moja ostatnia wersja jest do wziecia - wiecej informacji kilka stron wczesniej :) kontakt najlepiej przez maila: chumiecki (at) gmail . com :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Saginata]

Ma ktos moze obraz plytki msfalcona w jakiejs rozsadnej rozdzielczosci. Jak ostatnio bylem na jego stronce to nie dalo sie sciagnac. Plytka nie jest trudna wiec bym sobie zrobil sam najchetniej.

[Shooter]

Kartę uruchomiłem jakiś czas temu i jak dotąd działa. Mam tylko problem z tym, że co jakiś czas następuje przerywanie odtwarzania. Z testów wynika, że to zwykle przy włączaniu lub wyłączaniu jakiś odbiorników energii np. lampka na stole. Po przerwaniu LED standby nie świeci się (windows jakby dalej widział kartę), LED play gaśnie, a winamp gra sobie dalej. Pomaga wyłączenie zasilania karty i na jakiś czas wszystko jest ok. Wcześniej w tym wątku podobna sytuacja była opisana ale bez rozwiązania.
