Absorber w formie obrazu - na czym drukować?

Recommended Posts

Hej,

Czy któryś z kolegów mógłby podpowiedzieć jaki materiał byłby odpowiedni do zbudowania absorbera w formie obrazu?

Chodzi mi o wydrukowanie grafiki na ploterze UV lub solventowym i wykorzystanie takiego wydruku jako front do absorbera wypełnionego PT80 albo innym materiałem tłumiącym. Oglądałem materiały dostępne w zaprzyjaźnionej firmie poligraficznej przeznaczone do takich wydruków - wygląda to jak kanwa malarska ale dość szczelnie pokryta jakimś tworzywem. Obawiam się, że to uszczelnienie może dość istotnie ograniczyć absorbcję takiego panela bo przepływ powietrza przez tą 'obrazową' warstwę będzie słaby.

A może nie mam racji?



Jakieś sugestie?



Share this post


Link to post
Share on other sites

Nie do końca ogarniam to "szczelne pokrycie jakimś tworzywem", ale brzmi źle. Zwykłe płótno, bez filozofii 😉 na UV da rade. Niestety musisz się liczyć z tym, że nie będzie to miało jakiegoś kosmicznego kontrastu, ale inaczej się nie da - żeby był to własnie musiało by być coś podłożone, twardego i najlepiej białego.


www.mega-acoustic.pl / www.facebook.com/SoundwayAcoustics

[email protected] / [email protected]

Share this post


Link to post
Share on other sites

Witam,

ja zrobiłem nadruk na materiale flagowym który świetnie przepuszcza dźwięk obsadziłem w antyramę a pod wydrukiem dałem materiał pochłaniający firmy Ecophone

Żona takie rozwiązanie zaakceptowała 🙂

Edited by darbucz

Share this post


Link to post
Share on other sites

Zależy jakie pasmo ma pochłaniać ten absorber.

Piszesz o płótnie do wydruków Canvas, które jest zaimpregnowane warstwą chłonącą tusz i po zgięciu na 180 stopni łamie się i potrafi się wykruszać. Zaletą jego jest kontrast i wysoka jakość wydruku. Akustycznie pochłania niskie częstotliwości i im wyższe tym słabsze pochłanianie.

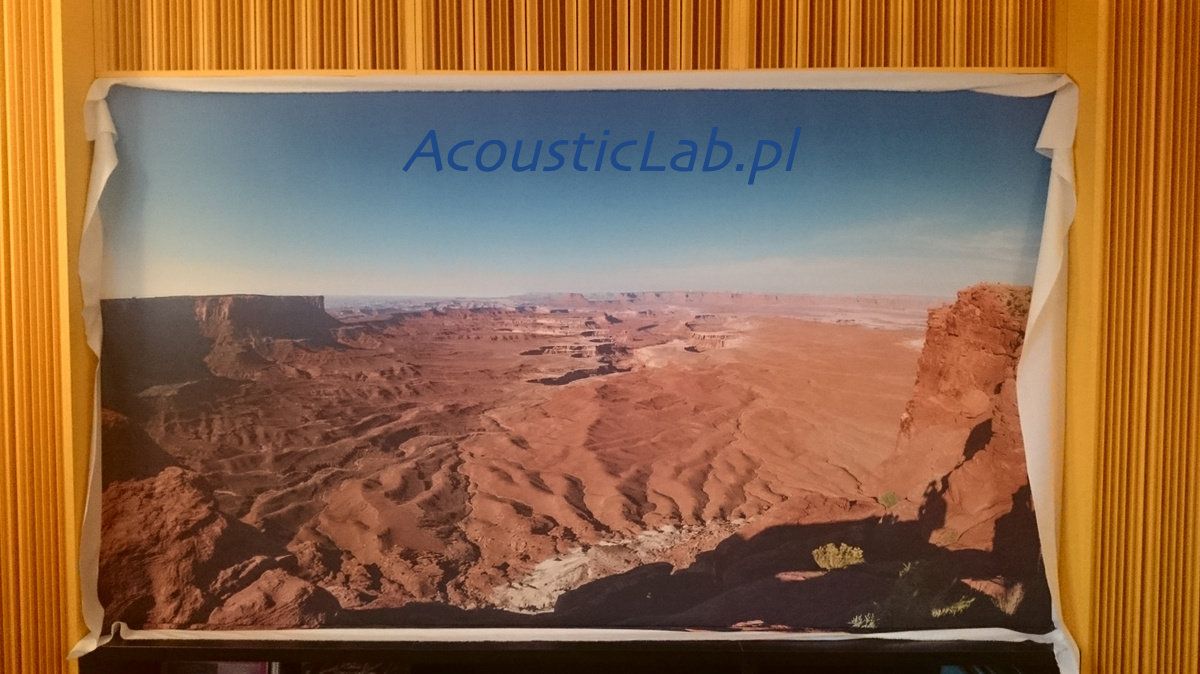

Jeśli ma pochłaniać szerokopasmowo to tkanina po dmuchnięciu w nią musi przepuszczać powietrze. Ja w moim pokoju zastosowałem taką tkaninę, a za nią schowałem dyfuzory i ustroje hybrydowe. Zaletą tej tkaniny jest przezroczystość akustyczna. Wadą jest lekkie rozmycie szczegółów, lecz ja siedzę prawie 4,5m od przedniej ściany i nie stanowi dla mnie to problemu.




Ustroje dopasowane do Twego wnętrza.

facebook.com/AcousticL

www.AcousticLab.pl

Share this post


Link to post
Share on other sites

Panowie - duże dzięki.



Właśnie materiał typu Canvas oglądałem. Wydruk na tym wyglada naprawdę ok (jeśli tylko ploter jest odpowiedniej jakości) ale powietrza to w ogóle nie przepuszcza, dlatego też pojawiły się u mnie wątpliwości.

Alternatywą jest np wydruk na zwykłym płótnie bawełnianym, np na Kretonie. Wydaje się to sensownym kompromisem pomiędzy jakością zdjęcia a 'przeziernością' akustyczną. Chyba właśnie takie coś będę testował.



Share this post


Link to post
Share on other sites

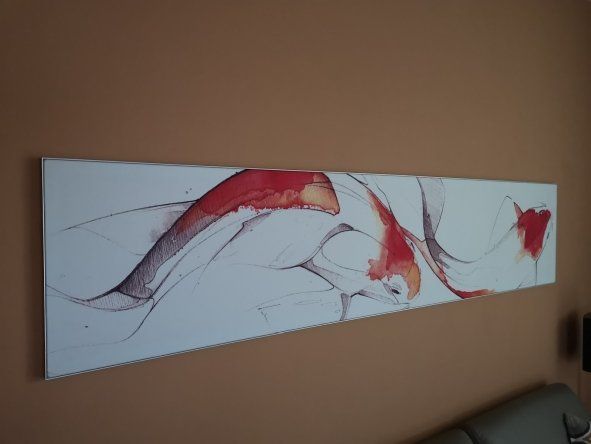

Hej szukaj firmy która drukuje tremosublimacyjnie , dobra jakość wydruku , można na flagowym , bardzo duża ilość dostępnych materiałów (  elastyczne, przepuszczające itp itd )  , dobierzesz tkaninę typu maskownica na głośnik z pełnym dowolnym nadrukiem nawet w 300dpi , fakt nie będzie miało kontrastu jak na canwasie ale tu chodzi o funkcje .









Pozdrawiam

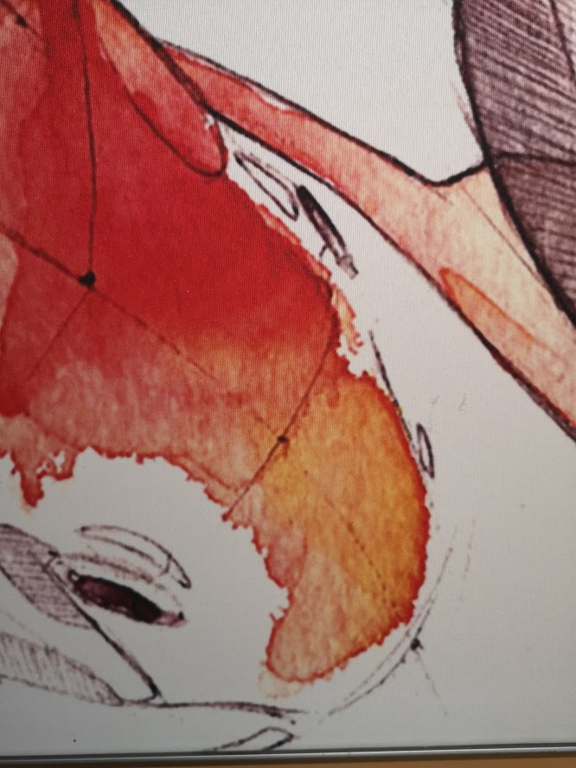

Ps. przez ograniczenia wielkości pliku nie widać na tych zdjęciach niestety jakości. 😞




Edited by catdragon

Share this post


Link to post
Share on other sites

Luszti drukował na dresówce techniką sublimacyjną (taką jak drukuje się materiały na ubrania) i z tego co wiem jest to mocno przepuszczalne.

Tu temat:

https://ssl.diyaudio.pl/showthread.php/3834-Budowanie-na-ekranie-czyli-relacje-z-budowy-na-zywo-)?p=493580&viewfull=1#post493580
