W dniu 26.10.2021 o 10:53, Bogdan napisał:

pojedynek tytanów





Może to wina nagrania i telefonu, ale ciężko coś wystrugać 2 waj na tak wielkich niskotonowych.

[Bogdan]

do moich kolumienek kupiłem nowe basy - Beymy 15WR400 - wykonanie suuuper !!! w wolnej chwili zamienię obecne Beymy SM212 na 15WR400 .... ciekawe jaki będzie efekt końcowy....

[Lok]

Ja mam w swoich konstrukcjach 12WR400. Jestem zadowolony. Fajne granie. Gra to z lampą 2A3, która napędza bez problemu.

[Bogdan]

basu nie brakuje ?

[Bogdan]



[frobek]

Zachęcony udaną realizacją mam pomysł ma mój econowave. Mam mały dylemat przy wyborze woofera. Pod uwagę biorę Beyma SM-212 za 100 funtów , Beyma 12CMV2 za 70 euro i Faital 12PR320 za 190 euro. Do tego dojdzie tuba z driverem, to potem. Pytanie mam czy warto dopłacić aż tyle do Faitala? Jako wysokotonowy będzie raczej Celestion cdx1-1415 lub CDX1-1747 z odpowiednią tubą ze względu na dobry stosunek jakości do ceny. Monitory będą aktywne z DSP i wzmacniaczami MA12070P. Może ktoś coś jeszcze podpowie.

[Bogdan]

Polecam Beyme sm212 jeśli gdzieś jeszcze jest

[frobek]

Zamówiłem w UK Faitale 12PR320 i Celestion CDX1-1446. Za wszsytko (4 głośniki) wyszło niecałe 2500 PLN w tym wysyłka. Z Beymą byłoby tylko 200 PLN taniej, bo woofery z innego sklepu i droższa wysyłka. Do tego taka tuba:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xajas]

Ja bym wybral ten 1747 (ma nizsza dolna czestotliwosc graniczna 1kHz, dajaca ci wieksze pole manewru)
Optymalny zakres Faitala konczy sie przy 2kHz



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

CDX1-1446 to niezbyt dobry wybór - będzie trzeba woofer ciąć wysoko

ja bym tego Faitala ciął przy max. 1 kHz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 27 Lutego 2023 przez Bogdan

[jurek]

Mam tego Faitala. Gra całkiem dobrze do 2k. Lubi duuże obudowy. W małych gra "estradowo".

Czasami upycham jeden do otwartej paczki gitarowej. Bez zwrotki. Gra w porównaniu z typowymi gitarowcami czyściutko- bez "gitarowej barwy".

Edytowane 27 Lutego 2023 przez jurek

[Bogdan]

to super głośnik , tylko drogi 🙂





[jurek]

Tu aplikacja Faitala:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

Próbuję skleić od dłuższego czasu jakąś przyzwoitą zwrotkę (do BMS4550 z nieco przymałą tubką STH 100) ale cały czas "nie gra" jakbym chciał.

Najprościej byłby to zrobić aktywnie...

[xajas]

Ladny projekt, ale w takie cuda (i to w wersji pasywnej) nie wierze

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[frobek]

Zobaczymy jak wyjdzie. Zestaw ma być aktywny z DSP, więc jest duży margines do modyfikacji. Jak ten CDX1-1446 będzie sprawiał problemy, to wstawię CDX1-1746. Wstępnie podział zrobię w okolicy 1,5kHz.

[xajas]

Próbuję skleić od dłuższego czasu jakąś przyzwoitą zwrotkę (do BMS4550 z nieco przymałą tubką STH 100) ale cały czas "nie gra" jakbym chciał.
Najprościej byłby to zrobić aktywnie...

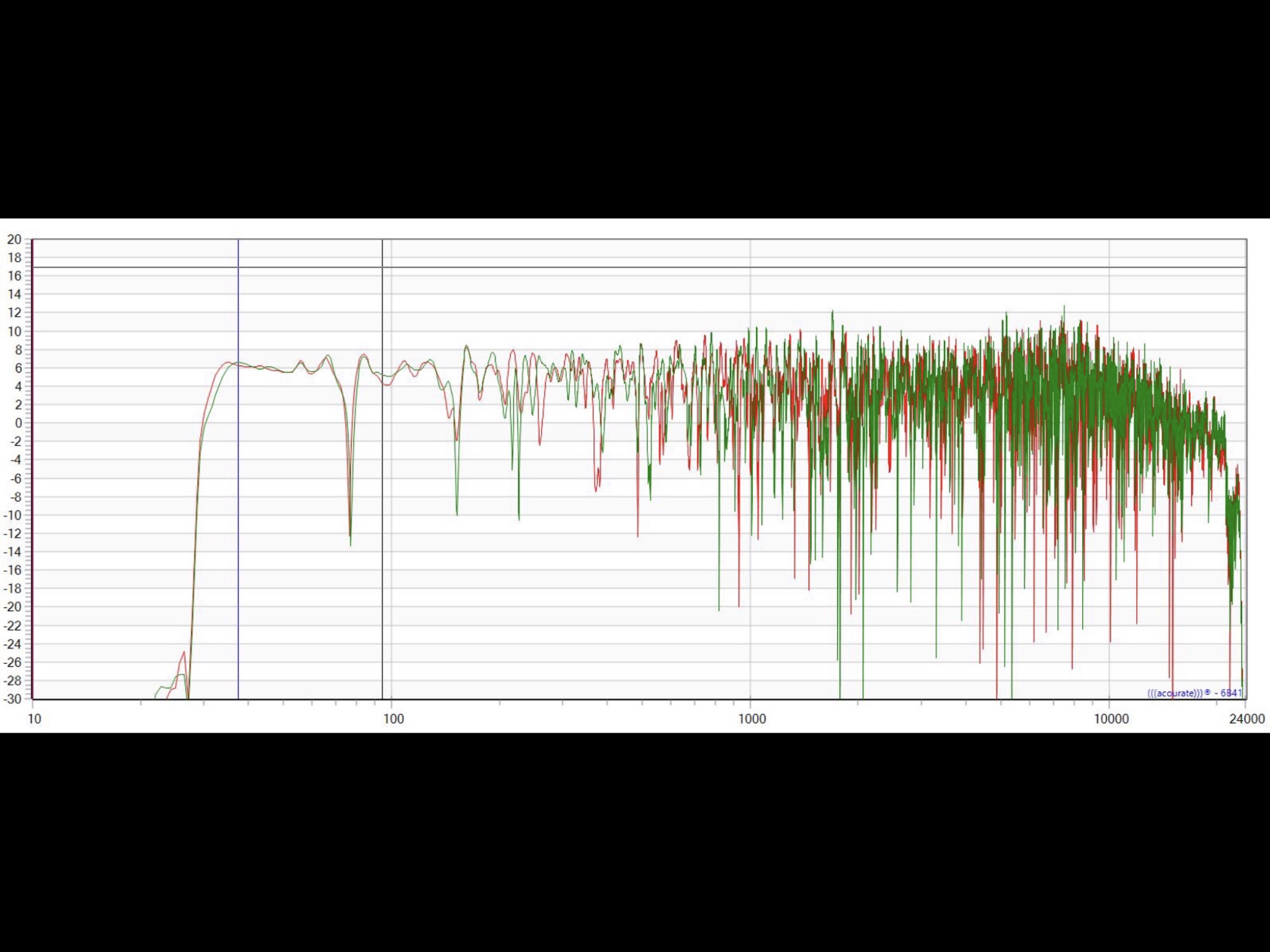

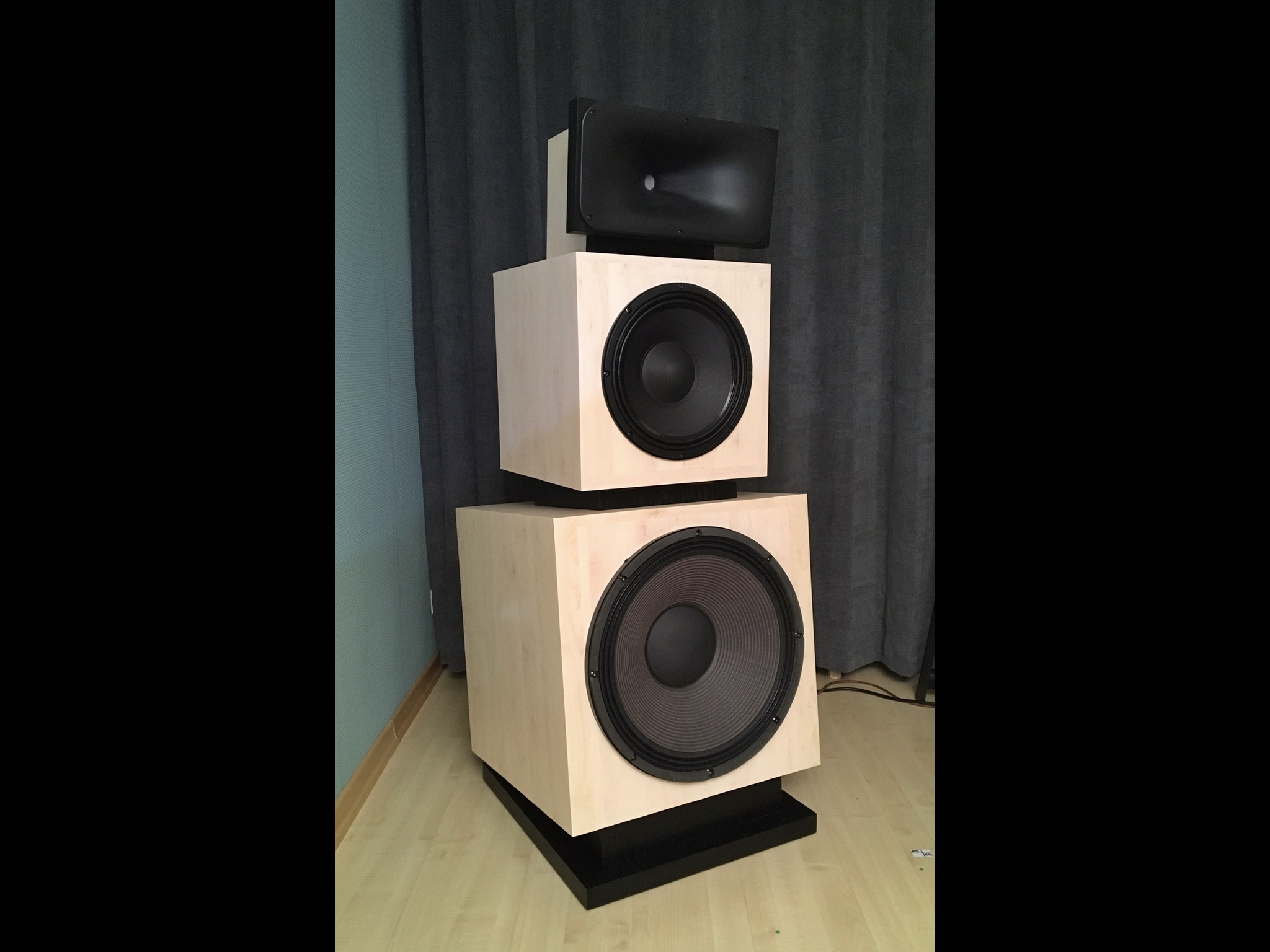

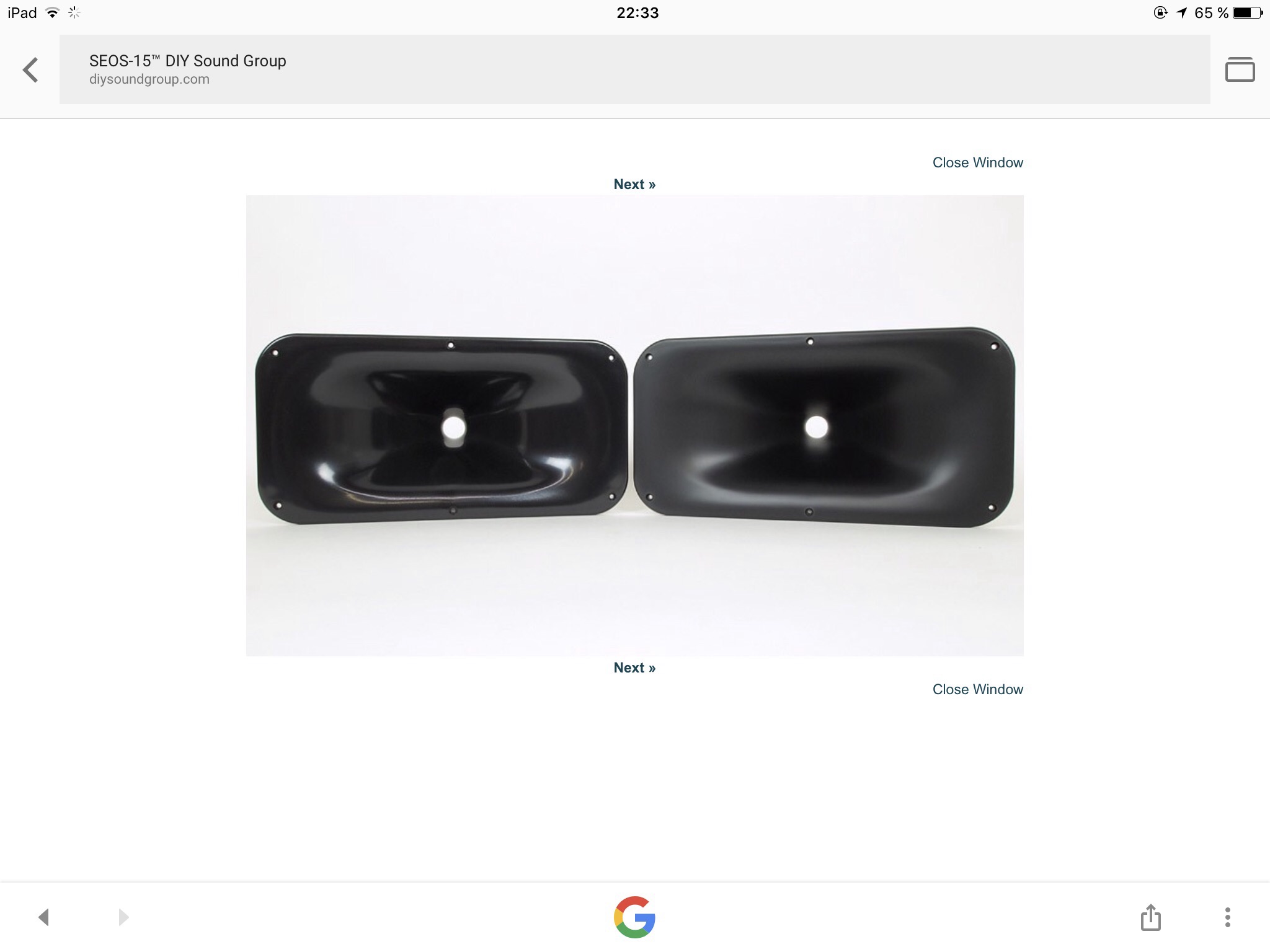

Mam go w swoich starych 3Cube w kombinacji z Seos15

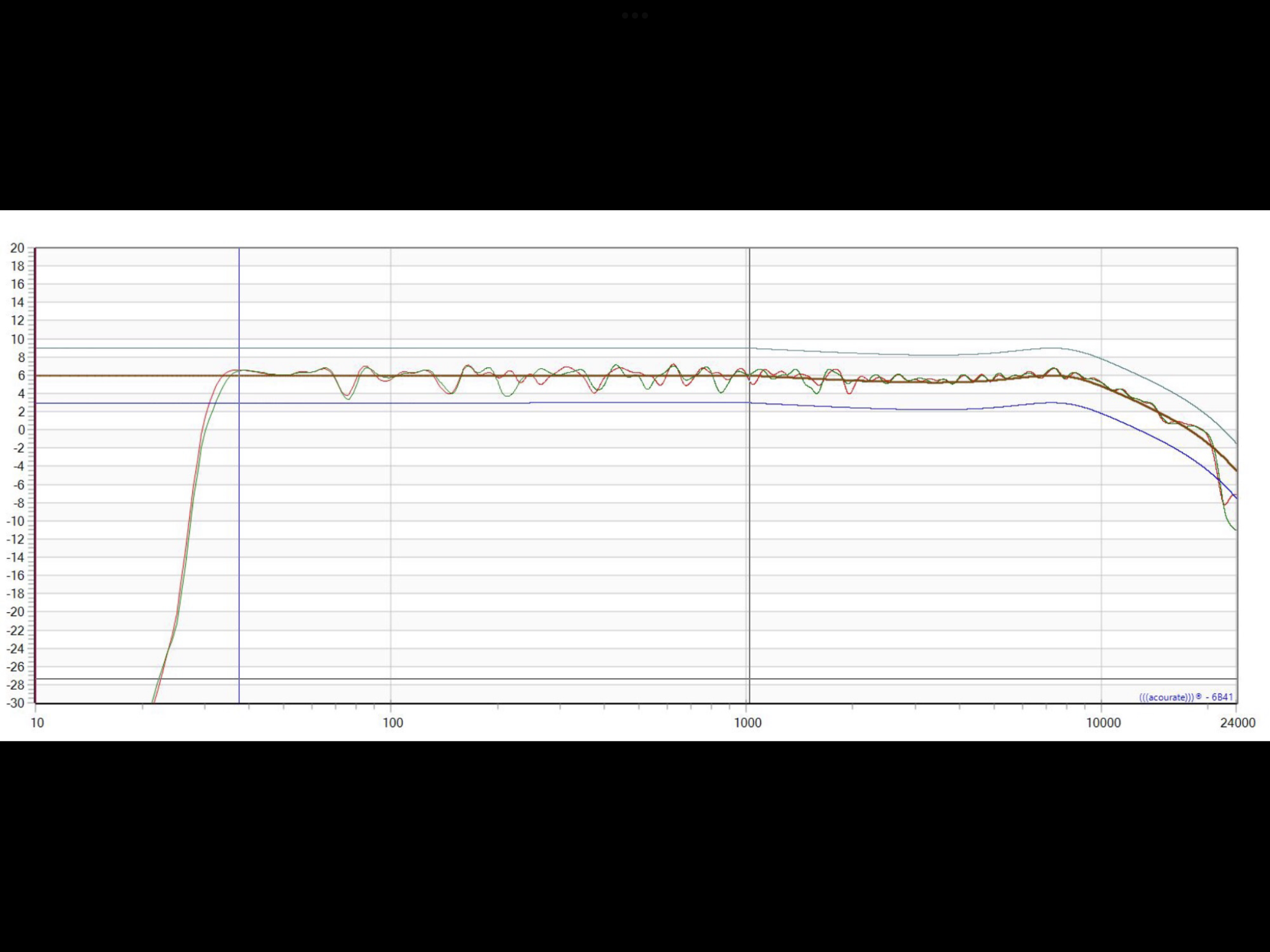

Aktywna zwrotnica z podzialem w okolicach 1,4kHz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xajas]

BTW.

Te 3Cube aktualnie stoja bezrobotne w kacie i sie kurza. Jesli ktos jest zainteresowany zakupem, to prosze sie meldowac.
To jest wersja bez zwrotnic i bez przetwornikow niskotowych 18“ (przejalem je do nowych zestawow)
Aby je skompletowac do topowych zestawow glosnikowych wystarcza dwa przetworniki 18“ i dwa altywne moduly np. Hypex FA123 albo Fa253

[Bogdan]

nie wiem , czy do domowego hifi Faital 12PR330 nie byłby lepszy....

[zephyr]

W dniu 27.02.2023 o 10:46, jurek napisał:

Tu aplikacja Faitala:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Czy są gdzieś dostępne wartości elementów zwrotnicy do tego projektu?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[frobek]

Ja tymczasem pozmieniałem w zamówieniu i finalnie będzie 12PR320 plus Faital HF-108, niestety cena też odpowiednio wzrosła do 3600PLN za przetworniki.

[xajas]

Zmieniles tez tube?

Inne polaczenie

[frobek]

Nie, ale dołożyli mi takie fajne aluminiowe adaptery 🙂

[jurek]

1 godzinę temu, zephyr napisał:

Czy są gdzieś dostępne wartości elementów zwrotnicy do tego projektu?

O ile się nie mylę można kupić projekt u autora.

[jurek]

W dniu 27.02.2023 o 11:07, xajas napisał:

Ladny projekt, ale w takie cuda (i to w wersji pasywnej) nie wierze

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

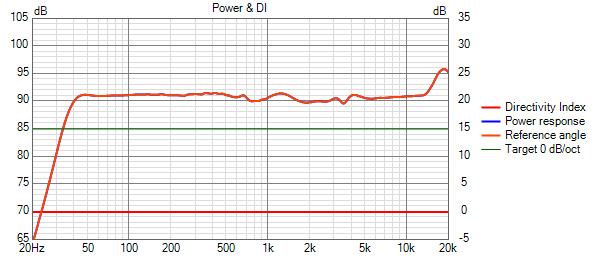

Na stronie w  pomiarach pojedynczych przetworników nie jest tak gładko. Przy wygładzaniu 1/3oct. u mnie symulacja wygląda tak:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 2 Marca 2023 przez jurek

[xajas]

Przyznaje, ze nie jestem ekspertem od takich analogowych symulacji, ale nadal w taki perfekcyjny przebieg nie wierze.
Nawet przy uzyciu agresywnej aktywnej/cyfrowej linearyzacji bylo by to wyzwaniem.

[jurek]

11 minut temu, xajas napisał:

Przyznaje, ze nie jestem ekspertem od takich analogowych symulacji, ale nadal w taki perfekcyjny przebieg nie wierze.
Nawet przy uzyciu agresywnej aktywnej/cyfrowej linearyzacji bylo by to wyzwaniem.

Tu niezależne pomiary HF108- całkiem dobrze to wygląda:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[frobek]

Prócz zbyt idealnego przebiegu jest jeszcze ten pik w okolicy 18kHz, który nijak nie pasuje do charakterystyki przetwornika. Nie twierdzę, że nie da się takiego wyniku osiągnąć, ale bez DSP łatwo nie będzie. Nawet z DSP nie jest to trywialne.

[xajas]

Ten peak przy 18kHz to chyba tez efekt wspolpracy z tuba (u mnie bylo to samo), ale tym bym sie nie przejmowal (nie slychac).
Bardziej ciekawy jest ten perfekcyjny bas „jak od linijki“ i przy tym zejsciu

Nie ma co zgadywac i dzielic skory na niedzwiedziu.
Jak beda wybudowane, to zobaczymy.

Ja chcesz umocowac tube do/na obudowie niskotonowej?

Umknelo mi, jak to bedzie sterowane. Aktywnie czy pasywnie?

[jurek]

20 minut temu, xajas napisał:

Bardziej ciekawy jest ten perfekcyjny bas „jak od linijki“ i przy tym zejsciu

Przyjąłem obudowę ok. 150 litrów i strojenie ok. 40Hz. Przy uwzględnieniu kompensacji BS z grubsza by się zgadzało:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Zwróćcie uwagę jak szerokie bassrefleksy mają te Calpamos.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
