Modyfikacja Samsunga DVD-HD745

[Peter Daniel]

Wczesniej pisalem o paru drobnych zmianach jakie zrobilem w tym odtwarzaczu

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) , kiedy jednak uzyskalem schemat, pokusilem sie o troche bardziej zaawamsowany tuning.



Jako taki, bez tuningu, Samsung gra calkiem niezle i widac, ze ma duzy potencjal. Skupilem sie glownie na stopniu wyjsciowym. Sygnal analogowy z DACa idzie przez kondensator sprzegajacy na op amp, za nim jest nastepny kondensator sprzegajacy, muting transystory i gnazda RCA. Power supply jest wspolne dla wszystkich 8 kanalow.

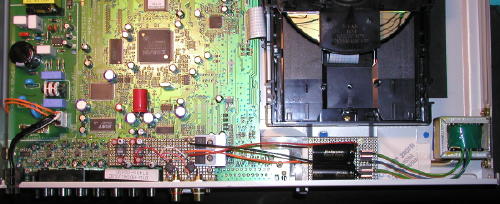

Zdecydowalem sie na nowe PS i zainstalowalem dodatkowy transformator w okolicy transportem. Zasilanie AC jest poprowadzone spodem, i ekranowane arkuszem mu-metalu. Dodatkowa plytka ze stopniem wyjsciowym jest przytwierdzona do tylnego panela, wykorzystujac gniazda RCA i maly katownik. Sygnal z glownej PCB jest wziety tuz przed pierwszymi coupling caps. Tak to wyglada w ogolnym zarysie.

[obrazekLUKASZ-243554_1.jpg]

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

Plytka prostownika zbudowana na MUR860 i BG STD 1000/25, przytwierdzona do dolnego panelu.

[obrazekLUKASZ-243555_1.jpg]

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

Output stage, jak poprzednio, zbudwalem w oparciu OPA627, tym razem jednak w wersji through hole. Kondensatory sprzegajace i filtrujace to BG N 4.7. Regulatory 15V; LM2990 i LM2937. Mam dosc dobra o nich opinie, tym bardziej ze sprawdzily sie w preampie ML.



Plytka przyczepiona jest do tylnego panela, polaczenie elektrycznie z glowna PCB poprzez pins od coupling cap i male gniazda w glownej plycie, w miejscu gdzie byly oryginalnie zainstalowane poprzednie kondensatory sprzegajace. Przy ewentualnym wyciaganiu, nie trzeba wiec lutowac.

[obrazekLUKASZ-243556_1.jpg]

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

Jak widac na poprzednim zdjeciu, powymienialem tez wazniejsze bypasy na glownej PCB, i w to miejsce wstawilem BG N i OsCony. Wylutowalem tez ceramiczne bypasy przy DACu.



Odnosnie output stage, to takze wyeliminowalem low pas filter. Nie wiem jeszcze czy tak zostanie, w kazdym razie moje poprzednie uwagi o braku high frequency extention, air, malej dynamice i basie sa praktycznie nieaktualne. Oryginalnie byly tez tu dwa dodatkowe rezystory sprzegajace: 10k i 15k, i ich tez juz nie ma ;-)



Tak wyglada plytka od spodu i tyl z dodatkowymi gniazdami RCA (Cardas).

[obrazekLUKASZ-243557_1.jpg] [obrazekLUKASZ-243557_2.jpg]

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

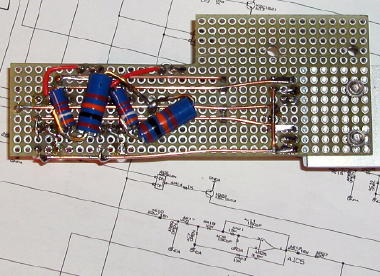

Jeszcze jedno zdjecie plytki; probowalem bez tych 220R rezystorow, ale mialem problemy z ofsetem. Tranzystory mutingujace nie sa podlaczone, ale trzaski przy przelaczniu sa tak minimalne, ze nie widze tu problemu.

[obrazekLUKASZ-243558_1.jpg]

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[erka]

>Peter Daniel

Ten nowy zasilacz został podpięty do wszystkich kanałów audio,czy tylko do twojego nowego output stage?

Planujesz tunning wielokanałowy?.-Mogło by być ciekawie mieć high-endowe kino domowe.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

Zasilacz jest podpiety tylko do dwoch glownych kanalow (L + R). W porownaniu z poprzednim tuningiem, gdzie wymienilem tylko op ampy i kondensatory, roznica jest ogromna: zupelnie inna klasa.



Oczywiscie jest mozliwe zrobienie tego dla wszystkich 6 kanalow surround.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

~Peter

Jaki DAC siedzi w samsungu dvd-hd745?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

DSD1608

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MARTIN-79]

a co myslicie o modelu chyba lepszym HD-945 czy nie lepiej wziąć sie za jego tuning?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Leszek B]

>Peter Daniel

A jak wygląda sprawa trzasków w chwili włączania i wyłączania dvd ?Czy pokusiłbys sie o opis brzmienia po swoich przeróbkach?



945 ma taki sam tor audio jak 745.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

Trzaski przy zmienianiu utworu (next track) sa praktycznie minimalne. Przy wlaczaniu, uzywajac power on, jest lekkie stukniecie, natomiast przy wylaczaniu (power off) jest to jednak zbyt glosne. Nie wiem jak to wyglada przy automatycznym power off, gdyz player przelacza sie w sleep mode po pewnym czasie nieaktywnosci.



Odnosnie dzwieku, to nowe PS, usuniecie low pass filter i zminimalizowanie stopnia wyjsciowego, oraz wymiana niektorych bypasow, wplynelo bardzo pozytywnie na dzwiek. Pewna mgielka i miekkosc na wysokich tonach zniknela, brzmienie stalo sie bardzo rozciagniete, z duza iloscia powietrza i zdumiewajaca glebia. Nie odczuwa sie zadnej szorstkosci, i tonalnosc wydaje sie byc raczej naturalna. Bass takze sie wydluzyl, najnizsze oktawy ktore wczesniej byly jakby nieobecne, w tej chwili sa wyraznie odczuwalne, wydaje mi sie jednak ze brak jakby zroznicowania i rozdzelczosci w basie (z czym np. ML31.5/NOS DAC nie ma problemu). Z kolei wysokie czestotliwosci Samsunga, sa jakby bardziej rozciagniete porownujac do mojego wzorcowego systemu, z wieksza iloscia mikrodetalu. Brak troche solidnosci w presentacji, ale w ogolnym podsumowaniu, Samsung nie odstaje w zadnej mierze. Gdybym nie wiedzial ze ktos mie poprzelaczal zrodla, nie jestem pewien ze bym to zauwazyl ;)

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

Dodam jescze ze Samsung jes wrazliwy na jakosc sieci, i wyciagam lepszy dzwiek uzywajac dedikated AC line i UPS (Smart).

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[profee]

Do Darkula

Może byś sie wypowiedział na temat przeróbek zrobionych prze Peter Daniel. Chodzi mi o to czy te których sie podejmujesz w odniesieniu do HD745 sa podobne i czy masz podobne czy inne rezultaty brzmieniowe. Czy juz pożegnałeś siię z zamiarem zrobienia odsłuchu modyfikowanego HD745 w Warszawie? Pytam, bo nic o tym nie piszesz a tak zapowiadałeś.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

OK, podam troche wiecej informacji odnosnie dzwieku, gdyz akurat odwiedzil mnie znajomy i razem bylo latwiej ocenic roznice (brzmieniowe).



A wiec Samsung gra OK, ale brak mu prawdziwej acoustic space, jaki drugi system bez problemu przekazuje. A wiec wszystkie resonanse jakie sa przy fortepianie, gina w jakis sposob przy Samsungu, jakby byly przefiltrowane. Vocal i perkusja sa prawidlowe i rozciagniete, ale tez troche "dry". Dynamika nie jest taka sama i brak gradacji w basie, bas jest takze bardziej "lightweight". Mimo wszystko, Samsung jest bardzo dobry w odtwarzaniu rytmu i muzykalnosci, jednak mniej koherentny, porownujac do wyzszej klasy sprzetu.



Oczywiscie modyfikacje nie osiagnely jeszcze szczytowego pulapu, i dalej jest duzo do zrobienia.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

Peter tak jak ja bedzie dłubał przy 745 i spokojnie wyciagnie z tego gratsztajna bardzo dobry sound... na pochybel niedowiarkom.

Co do tuningu ,każdy go robi według swojego uznania i wiedzy.

Ja akurat za 627 nieprzepadam.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Leszek B]

Dziękuję Peter za opisy.Wychodzi na to że darkul zwęszył tak dobre dvd do przeróbek i dzięki mu za to.Przy okazji ciekawi mnie jak wygladałoby porónanie przerobionego samsunga i ... manty.

Co do trzasków, jak myslisz Peter , zastosowanie przekażnika na wyjsciu analogowego stopnia wyjsciowego sterowanego np tranzystorem mute, czy są jakies lepsze rozwiązania?



Darkul ... eeech.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

Niewatpliwie uzycie przekaznika na wyjsciu, sterowanego tranzystorem mute, bylo by dobrym rozwiazaniem i wiem ze niektorzy to robili przy modyfikacjach Pionierow. Poza tym, mozna by sie pokusic o podczepienie tranzystorow mute bezposrednio (jak to bylo oryginalnie), byc moze nie wnosza az takiej degradacji. ;)

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

745 jest bez porównania lepiej wykonanym i grajacym sprzętem.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

Peter Daniel

Piszesz,że masz serwisówkę do tego samsunga.

Czy możesz zamieścić na forum skany części analogowej?

Bez trego trudno jest śledzić proceś Twoich modyfikacji i ewentualnie dyskutować.

Uzywam tego odtwarzacza, na razie wymieniłem opampy (na AD8066 dla głośników przednich i OP275 dla stereo.

Ciekawostka- w trybie stereo sygnał podawany jest jednocześnie na wyjścia stereo i dla głośników przednich - można zrobić dwa różnie grające wyjśćia :))).

Niestety, mimo wielu zalet samsung nie spełnia na razie moich oczekiwań ( lubię lampowe ciepełko- przymierzam się do zrobienia bufora (wtórnika) lampowego beż żadnych filtrów.

Jakieś sugestie? :)

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

Czy tak wygląda wyjście z DSD1608?:

[obrazekLUKASZ-267046_1.jpg]

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

A może nie warto bawić się w jakiekolwiek wyjcia analogowe ( wyjście z przetornika jest napięciowe- w trybie single-ended)- po prostu wziąć sygnał prosto z DACA i wyprowadzić na zewnątrz tylko przez jakiś dobry kondensator)..........

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

=> Parsec

Rzeczywiście, wygląda na to, że ten Samsung jest kopią Toshiby SD4960, a na temat modyfikacji tego odtwarzacza jest sporo informacji w internecie.

W www.goolge najlepiej zacząć poszukiwania wklepując "swenson mod"

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

Ostatnio bawiłem się w modyfikacje tego odtwarzacza- wziąłem sygnał bezpośrednio z DAC-a ( kondensator mam na wejśiu przedwmacniacza ( bride of zen). W porównaniu z sygnałem z wyjść chinch dzwięk stał sie dużo lżejszy, bardziej płaski i mniej muzykalny, ale przestrzeń była dużo lepsza- być może niecałe 1 volt ma wyjściu DAC-a nie dało rady wysterować Bride of Zen.

A może ze złego miejsca wziąłem sygnał- może za pierwszymi kondenatorami.... (nie mam schematu a ściezek na PCB nie da się dokladnie śledzić) .



=>Peter

Które to są pierwsze kondesatory za DAC-em?

Sygnał wziąłęm stąd:

[obrazekLUKASZ-273671_1.JPG]

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

Nie zaznaczyłem skąd :)

Sygnał dla kanałów stereo:

[obrazekLUKASZ-273677_1.JPG]

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Leszek B]

Jeśli chodzi o stopień wyjściowy w tym DVD układ jest taki jak zamieścił jurek.Tylko wartości są trochę inne

i tak ( zgodnie z powyższym schematem): R1=0R, C1=brak,R2=10k,R3=15k,R5=10k,R4=3,9k,C2=150p, C3=150p.

Na wejśiu jest elektrolit 22u (AE12,AE3) a na wyjściu szeregowy elektrolit (AE11,AE3) i rezystor 220R.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

Tak wyglada stopien analogowy

[obrazekLUKASZ-274876_1.JPG]

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

AE10 podlaczone do pin12, AE20 do pin 11 na DACu. Sygnal wyjsciowy bezposrednio do gniazd RCA, przed gniazdami dodatkowe podlaczenie do mute transistors.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

Tak wyglada DAC:

[obrazekLUKASZ-274885_1.JPG]

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

=>Peter Daniel.

Dziękuję :).

Przez parę ostatnich dni dalej męczyłem ten odtwarzacz.

Zaraz za DAC-em wsadziłem wórnik katodowy na ECC88- jednak nie stwierdziłem poprawy dzwięku.

Ale zmieniłem bias do ok.20 Ma w moim przedwzmacniaczu ( Bride of Zen) i takie ustawienia okazały się strzałem w dziesiątkę - mam teraz super przyjemny miękki, pulsujący bas, pełna średnicę i niemęczącą górę.

Ale nie ma co ukrywać- w każdej konfiguracji słychać, że słucham muzyki z urządzenia mechanicznego............

Do ideału daleko - ale cała zabawa polega na tym żeby gonić króliczka a nie złapać go :))).

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
