Beovox cx100 Zwrotnica

Recommended Posts

Witam.

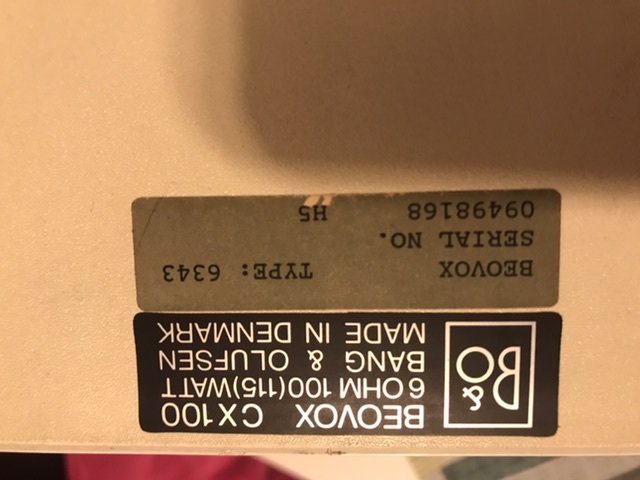

Posiadam głośniki Beovox cx 100.

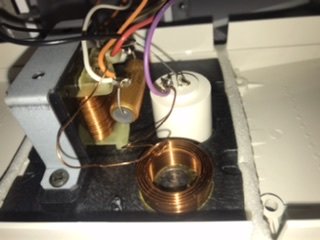

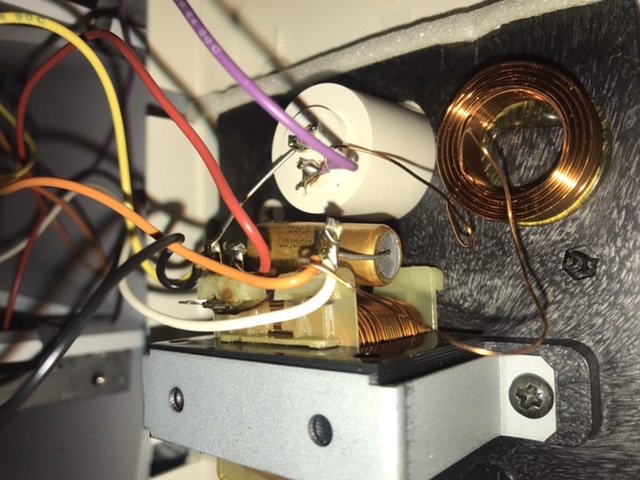

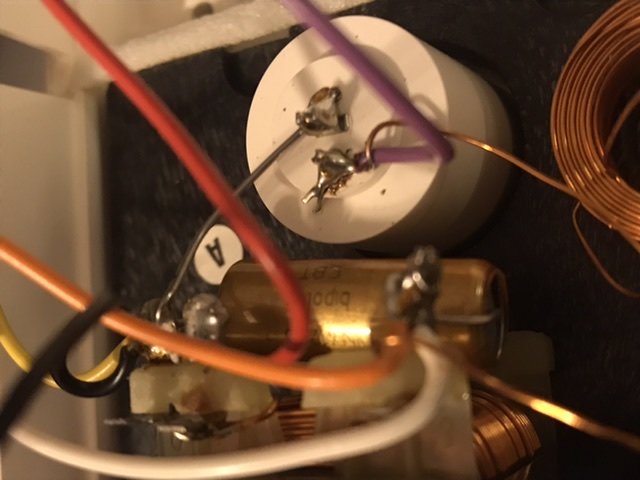

W środku mam kondensator 6,8uF Bipolarny, a przewody Ag.

Chcę go wymienić na jakiś lepszy, jednak żeby nie przekraczał wartości głośników.

Proszę o pomoc.

Share this post


Link to post
Share on other sites
W dniu 1.11.2019 o 10:14, yaro071 napisał:

żeby nie przekraczał wartości głośników.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Co dusza zapragnie - tylko nie te najtańsze....Ja używam Jantzen Silver [ trochę suche , ale ostre i detaliczne],,,,Syperior[czerwone] już bardzo przyzwoicie grają,,,,,Standard[niebieskie] - mniej detaliczne , łagodne i tanie , jak siano...

Ludzie mają pełne szuflady kondensatorów , cewek i rezystorów - innych firm też  - doradzą , pomogą.

Napisz w zakładce DIY - ,,Potrzebuję"...



Share this post


Link to post
Share on other sites
xavian

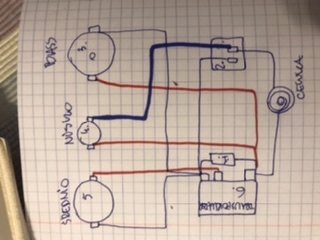

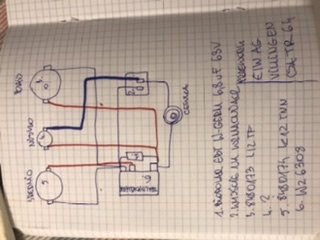

Od razu mówię, że nie jestem elektrykiem 😉 z tąd taki rysunek.

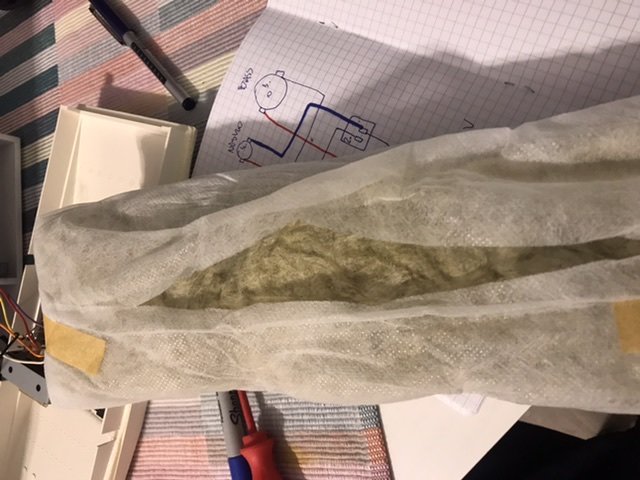

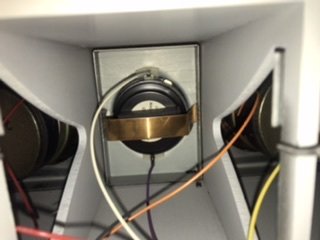

Wygluszenie

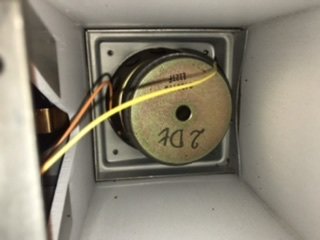

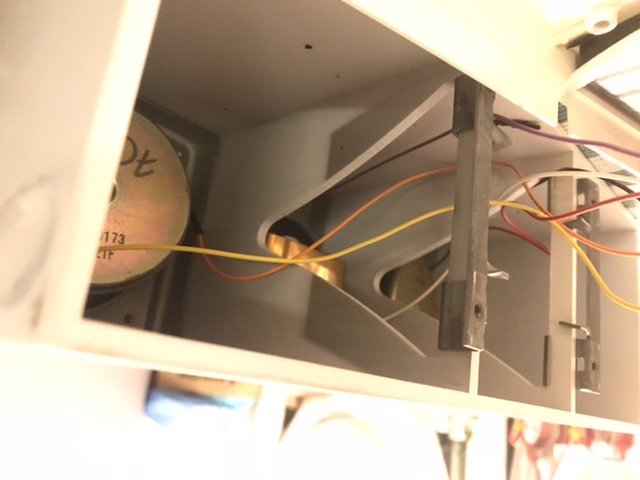

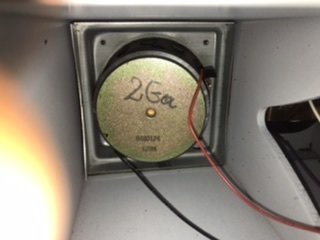

Środek

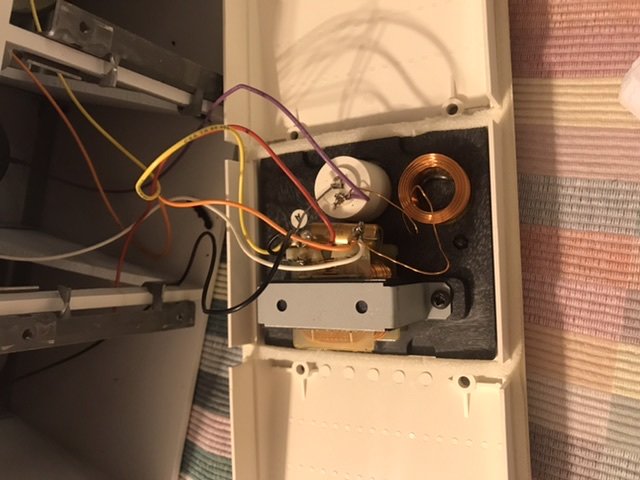

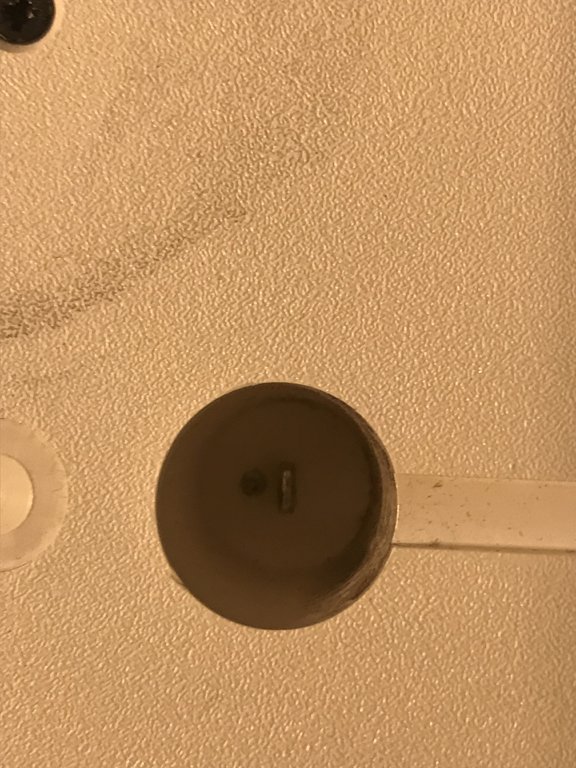

Gniazdo z tylu na pewno do przerobienia


Edited by yaro071

Share this post


Link to post
Share on other sites

Ten bipolar można by zmienić, to jest filtr który robi zbocze dla wysokich tonów.

Cokolwiek wsadzisz z foliowych kondów, MKT MKP,  to bedzie to lepiej grało na pewno, ale szykuj się też że głośniej.

Będzie więcej wysokich tonów. Trza by się od razu przygotować w rezystor by tą wyrównać.

Share this post


Link to post
Share on other sites

Rambo masz jakiś plan?
ja jestem laikiem i sam nie ogarnę tego.

będę wdzięczny za pomoc, uwagi.

Share this post


Link to post
Share on other sites

Rambo masz jakiś plan?
Czyli nie ma znaczenia marka, model kondensatora?
ja jestem laikiem i sam nie ogarnę tego.

będę wdzięczny za pomoc, uwagi.

Share this post


Link to post
Share on other sites
1 godzinę temu, rambo54 napisał:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Mysle ze ten kondensator mozna bezpiecznie podmienic w miejsce tego elektrolita.

Dziękuję za pomoc:) jak tylko wymienię to podzielę się uwagami 👍

Share this post


Link to post
Share on other sites

Cześć. Wymieniłem kondensator i jest lepiej. Wysokie tony rzeczywiście są bardziej słyszalne, niż wcześniej.
bardziej mnie martwi słaby bas. Nie wiem czy czasem wsadzona wata w środek głośnika nie tłumi za bardzo pracy membrany.

jakies pomysły ? Oprócz wymiany głośników

Share this post


Link to post
Share on other sites

więcej wysokich tonów = mniej niskich tonów. (subiektywnie)

Możesz kupić sobie jakiś regulowany rezystor i dostroić granie zespołu głośnikowego do własnych preferencji, tak jak lubisz.

Share this post


Link to post
Share on other sites

jeden na kolumne, zamontować szeregowo przed głośnikiem wysokotonowym.

Najlepiej na razie na jakims dugim kabelku, wyciągnietym poza obudowę, byś mógł dostroć sobie głośność wysokch tonów

Share this post


Link to post
Share on other sites

Jeżeli zamontujesz ten rezystor przed głośnikiem jak kolega daris666 pisze, to zmienisz Pan sposób działania filtra.
Jeżeli już pojedynczy rezystor, to ma być przed kondensatorem, a za terminalem głośnikowym.
Typowy sposób na " wyciszenie" to dwa rezystory, jeden w szeregu drugi równolegle, i wtedy faktycznie przed samym głośnikiem

Zamiast kupować potencjometr kup po 2 szt z wartości 1, 1.5, 2, 3 r i porównaj, a następnie pozostaw ten który najbardziej Ci odpowiada.

Co do kondensatorów, to bardzo dobrze przy "tanich" tweterach spisują się Audyn MKT takie małe czarne ze złotym napisem. I takie polecam zastosowac


Daphile  |  iFi iDSD Nano LE  |  Takstar TS-671

Share this post


Link to post
Share on other sites

Witam.

znalalzlem taki schemat na zagranicznym forum. Podłączenie na nowo cewek, zwrotnic i kondensator.

bardzo mnie to zainteresowało, jednak mógłby się wypowiedzieć ktoś z dużą wiedzą, co to zmieni?

Powyżej jest prosty rysunek podłączenia oryginalnego.


Share this post


Link to post
Share on other sites

Może lepiej z Service manual:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

układ 2,5 drogi, konstrukcja zamknięta, podział 140Hz i 2500 Hz jednak nie basrefleks jak piszą tu i ówdzie.

Są wartości elementów i schemat. Jednak co do basu, to jeśli się nie pomierzy Fs tych miniwooferków

ustalając, czy jest podobna dla wszystkich to o poprawie basu bez wymiany głośników nie ma mowy.


... i zamiast IV RP jest PRL II

Share this post


Link to post
Share on other sites

Czyli bez pomiarów nici. Tylko do wykonania tego trzeba mieć sprzęt i sporą wiedzę

szacunek za schemat serwisowy.😁

Edited by yaro071

Share this post


Link to post
Share on other sites

Z tą sporą wiedzą, to przesada. Jednak woltomierz i jakiś opornik 5 W 5 -10 Ohm by się przydał.

Łączy się sam głośnik z opornikiem szeregowo do wzmacniacza i generatorem ( programu np. winisd )

szuka minimum napięcia na tym oporniku. Zakres częstotliwości pomiędzy 50 a 150 Hz.

Gdyby Fs były podobne dla obu w kolumnie ( bo to są  inne głośniki ) można myśleć o BR,

albo od razu szukać małego prawdziwego wooferka 😉 w rodzaju:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

a podejrzewam, że włożenie z innej branży szeregowo choćby takich wynalazków:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dałoby lepszy efekt, pomijając problemy z montażem, ale skoro bez wymiany, to bez.

Edited by audioburak

... i zamiast IV RP jest PRL II

Share this post


Link to post
Share on other sites

Ciekawa propozycja zmiany głośników.

Z ciekawości pomierzę swoje i zobaczymy co da się zrobić.
co to jest BR?

Share this post


Link to post
Share on other sites

Przepoczwarzenie w basrefleks, daje przyrost basu nawet jeśli woofery za bardzo się do tego

nie nadają. Zalecane raczej wtedy, gdy są podobne częstotliwości Fs obu basowców w kolumnie.

Jeśli nie, to muszą być dwie oddzielne komory. Ale to już byłaby przesada ... nie warto.




... i zamiast IV RP jest PRL II

Share this post


Link to post
Share on other sites

Dobrze już wszystko rozumiem:)

te woofery co podałeś to wtedy po 2 Szt na kolumnę?

proszę powiedz mi jescze coś na temat tej cewki transformatorowej? ... czy taka jak jest...to optymalne rozwiązanie?

Share this post


Link to post
Share on other sites

Te Monacory po dwa byłoby najlepiej, ale wtedy kolumna miała by 4 Ohm,

bo zakładam połączenie równolegle. Plus np. ten tweeter, który jest.

Cewka jak cewka - rdzeniowa i tyle, lepsza byłaby powietrzna, ale przy tak dużej wartości

nie tylko by dużo kosztowała, ale również ważyła 😉  - szkoda pieniędzy , bo ponad 100/szt.


... i zamiast IV RP jest PRL II

Share this post


Link to post
Share on other sites

No tak czyli 200zl na głośniki to nie jest jakaś duża suma.

co do cewki to racja, że spory koszt.

Share this post
