Jako, że nie za bardzo podobały mi się sinusy powyżej 10 kHz z tej nakładki z daciem na AKM, więc zrobiłem dla próby też z WM8470.

Też działa. na razie się wygrzewa. Pomiary zrobię wkrótce.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Warto jeżeli możesz zaimplementować WM8741. Z tej całej trójcy WM zdecydowanie najlepszy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Mnie się podobał zawsze WM8740, na dodatek go miałem. 😉

A one nie są przypadkiem kompatybilne pinowo, da się podmienić?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Któreś WMy były, dlatego o tym piszę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Chyba WM8741 ma zasilanie analogu 3,3V a nie 5V , ale to nie problem..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Pomiary są ok. Znacznie lepsze niż poprzednia z AK4490.

1kHz



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

20kHz

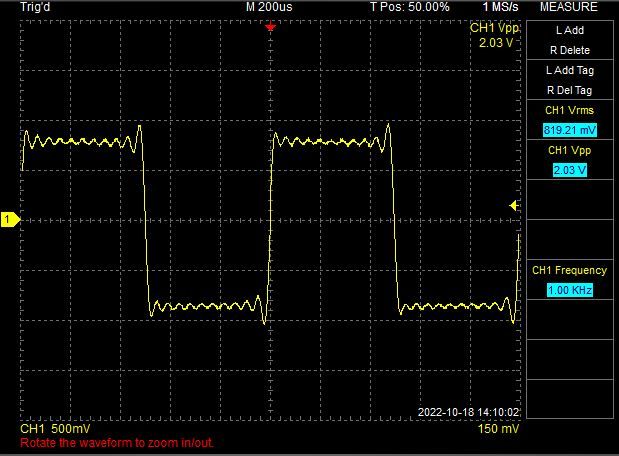

I prostokąt 1kHz



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 18 Października 2022 przez jar1

[jar1]

W dniu 18.10.2022 o 00:34, Muzg napisał:

Warto jeżeli możesz zaimplementować WM8741. Z tej całej trójcy WM zdecydowanie najlepszy.

Kupiłem WM8741 w digikey i też gra 😉 Bez żadnych przeróbek i kombinowania.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Ostatnio bawiłem się trochę malinką pod kątem różnic w dźwięku w zależności od wybranego medium przesyłowego i sterującego.  Przełączałem więc malinkę z LANa na WIFI (2,4 GHz albo 5 GHz).

Testowałem malinkę z moją nakładką z wykorfzystującą WM8804 jako źródło sygnałów I2S oraz dac WM8841 połączoną ze standardową aplikacją analogówki dla WM8841. Wyjścia audio XLR.

LAN miałem podłączony poprzez mały switch (taki malutki i tani bezobsługowy rozdzielacz), którego zasilałem na początku najpierw dołączonym zasilaczem impulsowym 5V a potem zasilaczem liniowym od Muzga.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Jeśli chodzi źródło plików to były to pendrive (pliki wav), laptop z udostępnionym katalogiem (pliki wav) widziany przez malinkę jako NAS oraz Tidal (streaming).

Jeśli chodzi o efekty, jakie zauważyłem niezależnie od tego co było źródłem dźwięku”

1.      Podłączenie i sterowanie malinką poprzez LAN (wifi wyłączone zupełnie na malince)

Przesunięcie energetyki grania w kierunku dolnych częstotliwości. Przekaz dźwiękowy  ‘koncentrował” bliżej podłogi. Więcej wybrzmień ale kosztem ataku. Ciężkawy i przez to dość wycofany. Nieco pomogło zastosowanie zasilacza Muzga, było czyściej i przejrzyściej ale przekaz nadal pozostał „przeciążony” – jak dla mnie. Być może zastosowanie lepszego switcha by pomogło jeszcze, ale tego nie miałem, jak wypróbować. Jak widać im więcej okablowania i połączeń przewodów w systemie to pewien problem.

2.      Podłączenie i sterowanie malinki poprzez WIFI (kabel LAN odłączony od malinki)

W stosunku do LAN, WIFI spowodowało, że „energetyka” dźwięku przesunęła się górę. Nie było już wrażenia, że dźwięk jest „przy ziemi”

Były też słyszalne drobne różnice pomiędzy stosowaniem WIFI 2,4 G i 5 G. Bardziej podobał mi się dźwięk z z podłączeniem przez WIFI 5 G. Bardziej subtelny i czysty. Czystość podobna jak dla połączenia LAN ale nie tak „przyziemnie” – lepszy balans pomiędzy wybrzmieniami a atakiem.



3.      Jeśli chodzi o porównanie źródeł dźwięku (pendrive, NAS, Tidal)

Różnice nie były jakieś mocno znaczące ale jednak były.

Najlepiej wychodziło granie z pendriva , potem NAS, na końcu streaming. To był również kierunek przyciemniania dźwięku.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[(nie)przecietniak]

Podziwiam chęci i cierpliwość w testowaniu i wychwytywaniu niuansów.

Ja świadomie nie zdecydowałem się na używanie pelnego daca w nakładce do maliny, a jedynie na wyjście cyfrowe do daca zewnętrznego. I tak, w swojej malinie 2B podłączonej do sieci przez lan do reutera, posiadam:

- zasilanie maliny zasilaczem impulsowym przez wejście 5V na nakładce "Rpi Power filter"

 - nakładkę JustBoom Digi Hat z wyjściami cyfowymi spdif i coax - z odbiornikiem/nadajnikiem na WM8804 na pokładzie

- sygnał cyfrowy podawany jest do zewnętrznego daca na WM8524... co ciekawe z odbiornikiem także na WM8804

Maliny używam do streamu Tidal, Qobuz na Volumio Premium.

To się u mnie sprawdza tak, że aż jestem zdziwiony, że rewelacyjna moim zdaniem jakość dźwięku osiągalna jest tak niskim kosztem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 15 Marca 2023 przez (nie)przecietniak

[Muzg]

Jeżeli to swicth D-Linka DGS108 to on właśnie gra tak ciemno, gęsto. Do jaśniejszych, detalicznych systemów jest super, ale jeżeli już wcześniej miałeś dużo dołu to szukałbym jakiegoś jaśniejszego switcha. Na szczęście te wcale nie muszą być drogie, ale część z nich jest na 12V.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Godzinę temu, Muzg napisał:

Jeżeli to swicth D-Linka DGS108 to on właśnie gra tak ciemno, gęsto.

To zwykła chińszczyzna Tenda SG105.

Kupiłem głównie po to, by rozdzielić jeden kabel LAN na dekoder TV, TV oraz dwie malinki (jedna audio, druga wideo.

Ale kombinuję jeszcze dalej, teraz nieco modyfikuję zasilacze wewnątrz malinki 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

Jaki jest koszt całkowity bez obudowy? Potrzebuję streamer po wifi, wyjście optyczne lub coax do zewnętrznego daca. Zamiast Chromecasta audio.

Z tematu maliny jestem całkowicie zielony.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 15 Marca 2023 przez 1Ender

[jar1]

39 minut temu, 1Ender napisał:

Z tematu maliny jestem całkowicie zielony.

To nie dasz rady.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

Pytałem o koszta części. Możesz podać?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

2 godziny temu, 1Ender napisał:

Pytałem o koszta części. Możesz podać?

Nie liczyłem. Ale pewno ze 2000 zł najmarniej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

W dniu 15.03.2023 o 13:44, jar1 napisał:

Ostatnio bawiłem się trochę malinką pod kątem różnic w dźwięku w zależności od wybranego medium przesyłowego i sterującego.  Przełączałem więc malinkę z LANa na WIFI (2,4 GHz albo 5 GHz).

Testowałem malinkę z moją nakładką z wykorfzystującą WM8804 jako źródło sygnałów I2S oraz dac WM8841 połączoną ze standardową aplikacją analogówki dla WM8841. Wyjścia audio XLR.

LAN miałem podłączony poprzez mały switch (taki malutki i tani bezobsługowy rozdzielacz), którego zasilałem na początku najpierw dołączonym zasilaczem impulsowym 5V a potem zasilaczem liniowym od Muzga.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Jeśli chodzi źródło plików to były to pendrive (pliki wav), laptop z udostępnionym katalogiem (pliki wav) widziany przez malinkę jako NAS oraz Tidal (streaming).

Jeśli chodzi o efekty, jakie zauważyłem niezależnie od tego co było źródłem dźwięku”

1.      Podłączenie i sterowanie malinką poprzez LAN (wifi wyłączone zupełnie na malince)

Przesunięcie energetyki grania w kierunku dolnych częstotliwości. Przekaz dźwiękowy  ‘koncentrował” bliżej podłogi. Więcej wybrzmień ale kosztem ataku. Ciężkawy i przez to dość wycofany. Nieco pomogło zastosowanie zasilacza Muzga, było czyściej i przejrzyściej ale przekaz nadal pozostał „przeciążony” – jak dla mnie. Być może zastosowanie lepszego switcha by pomogło jeszcze, ale tego nie miałem, jak wypróbować. Jak widać im więcej okablowania i połączeń przewodów w systemie to pewien problem.

2.      Podłączenie i sterowanie malinki poprzez WIFI (kabel LAN odłączony od malinki)

W stosunku do LAN, WIFI spowodowało, że „energetyka” dźwięku przesunęła się górę. Nie było już wrażenia, że dźwięk jest „przy ziemi”

Były też słyszalne drobne różnice pomiędzy stosowaniem WIFI 2,4 G i 5 G. Bardziej podobał mi się dźwięk z z podłączeniem przez WIFI 5 G. Bardziej subtelny i czysty. Czystość podobna jak dla połączenia LAN ale nie tak „przyziemnie” – lepszy balans pomiędzy wybrzmieniami a atakiem.



3.      Jeśli chodzi o porównanie źródeł dźwięku (pendrive, NAS, Tidal)

Różnice nie były jakieś mocno znaczące ale jednak były.

Najlepiej wychodziło granie z pendriva , potem NAS, na końcu streaming. To był również kierunek przyciemniania dźwięku.

Kolejne ciekawe doświadczenie.

Wczoraj kabel LAN, który idzie sobie do tego switcha Tenda w drugim pokoju przełączyłem z routera dostawcy internetu do routera TP-Link, którego używam jako AP jedynie dla wifi (znacznie polepsza zasięg WIFI, mimo, że stoi obok tamtego routera), no i zdziwko. Zaczęło grać lepiej.  Bez tej maniery zbyt "przeciążonego" dźwięku.
Kilka godzin już gra i jest dalej lepiej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pdyn]

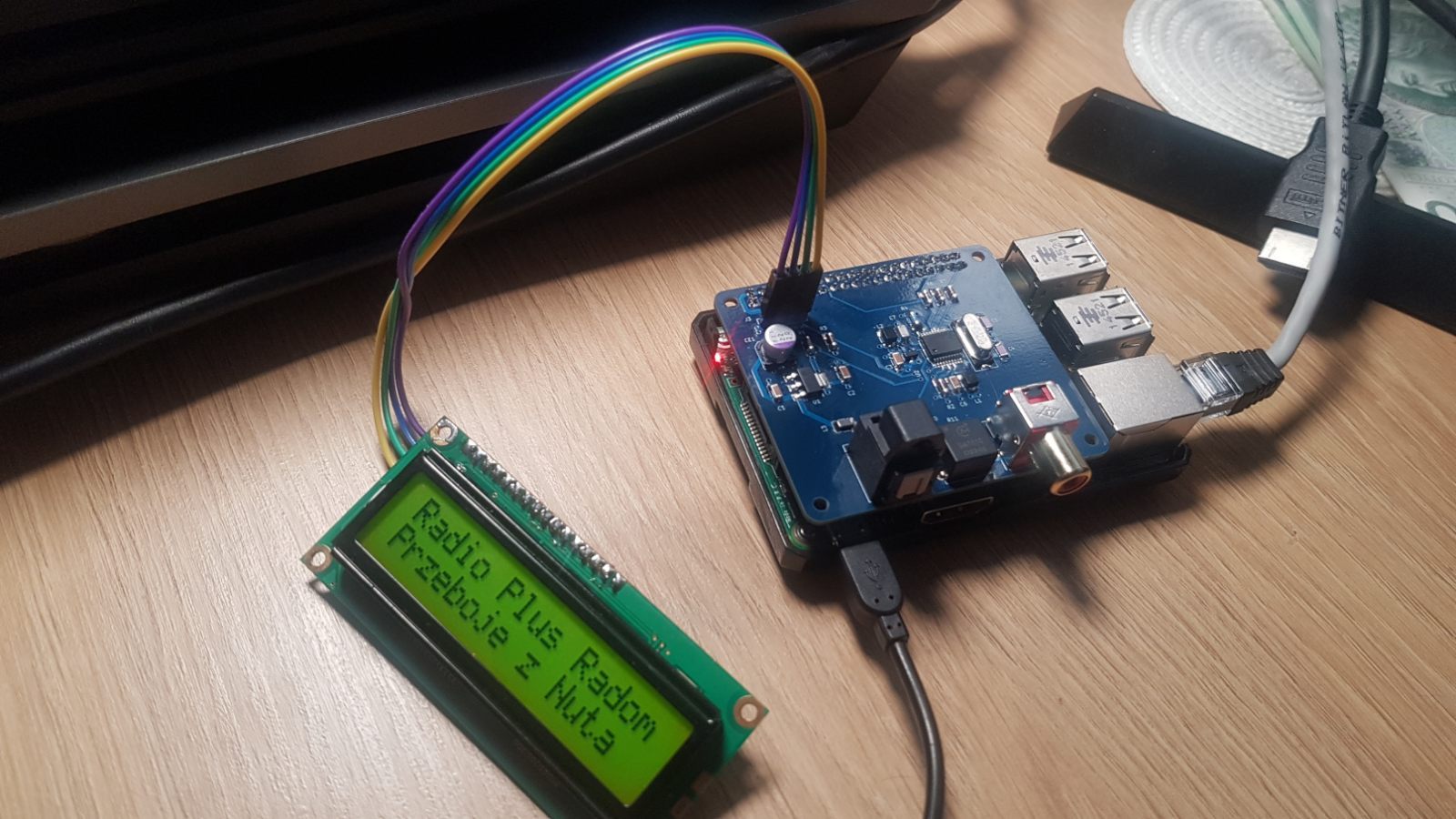

Też lubię takie zabawki, też coś takiego zrobiłem. Chodziło aby poprostu działałao radio internetowe i żeby był wyświetlacz z radiem + tytułem piosenki. Jak puszczamy jakąś muzykę to artysta i tytuł piosenki. Działa ale robota niedokończona.

Można było dodać też minn diodę żeby móc odbierać sygnał z pilota a i tyt piosenki jak za długi powinien się ładnie przewijać jak w radio w RDS.

Płytka była robiona w KiCAD i UWAGA w tym programie można wybrać szablon dla raspberry i mieć już ładną płyteczkę na dzień dobry.

Inna zabawa to zakup za 40-50zł Terminala np. Fujitsu Futro, wrzucenie tam dysku np. 250GB, podłączenie wewnątrz do USB amanerro + nakładkę z wm8804 i z kompa mamy wyjście cyfrowe

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 30 Marca 2023 przez pdyn

[pdyn]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pdyn]

Z tego korzystałem przy robieniu płytki a i Adam Tatuś dla AVT też działał w tym temacie - tu jest wyjście SPDIF, jest też wyjście audio

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ajothe]

W dniu 15.03.2023 o 15:00, (nie)przecietniak napisał:

zasilanie maliny zasilaczem impulsowym przez wejście 5V na nakładce "Rpi Power filter"

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

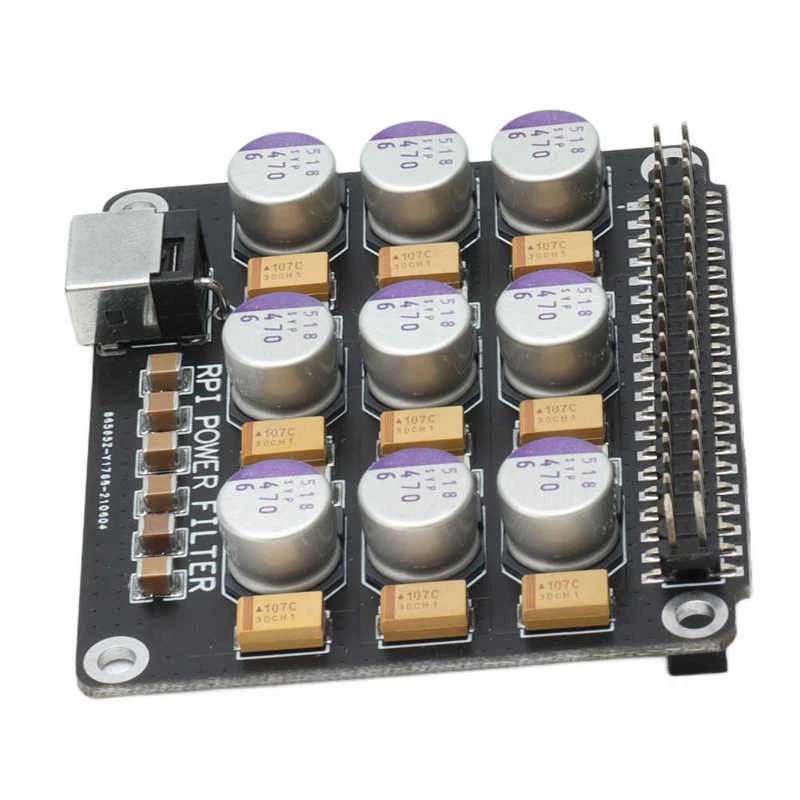

To może filtrować zasilanie dla samej maliny? Czy tylko dla nakładki?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[(nie)przecietniak]

4 minuty temu, Ajothe napisał:

To może filtrować zasilanie dla samej maliny? Czy tylko dla nakładki?

Dla wszystkiego, zasilanie podłącza się tylko do tej płytki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 30 Marca 2023 przez (nie)przecietniak

[pdyn]

17 godzin temu, (nie)przecietniak napisał:

Dla wszystkiego, zasilanie podłącza się tylko do tej płytki.

Moja mała uwaga, tak tylko dla świadomości: podłączając zasilanie do pinów 5V omijamy bezpiecznik

i współpracujący z nim transil

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 31 Marca 2023 przez pdyn

[Ajothe]

Czyli w razie przepięcia malinę może trafić szlag?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[(nie)przecietniak]

Godzinę temu, pdyn napisał:

Moja mała uwaga, tak tylko dla świadomości: podłączając zasilanie do pinów 5V omijamy bezpiecznik

i współpracujący z nim transil

Dobrze, że piszesz o tym. Osobiście nie obawiam się stosowania takiego rozwiązania - m.in. malinę mam podłączoną do listwy posiadającej odpowiednie zabezpieczenia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

3 godziny temu, pdyn napisał:

Moja mała uwaga, tak tylko dla świadomości: podłączając zasilanie do pinów 5V omijamy bezpiecznik

i współpracujący z nim transil

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Napisz jeszcze czego to jest schemat. 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pdyn]

Godzinę temu, Muzg napisał:

Napisz jeszcze czego to jest schemat. 🙂

To schemat RP ver 1, RP 2 tez ma bezpiecznik ma też i transil i dodatkowo chyba mosfet zabez przed odwrotnym połączeniem + z -. A wyższych modeli to już nie mam. Ja podłączałem tak przez GPIO zasilanie i udało mi się zniszczyć trwale Raspberry.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ajothe]

Rpi4 też jest na to narażone?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Pi 4 raczej nie ma bezpiecznika.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ja nie zauważyłem 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

No więc udało mi się doprowadzić, że po LAN gra dobrze i nie mam już potrzeby przełączania się na wi-fi.
Sprawę głównie poprawiło zastosowanie separacji światłowodem przed malinką.
Wykorzystałem dwa małe pudełeczka - Media konwertery TP-link TL-FC311A-2 + TL-FC311B-2.
Do jednego wchodzi kabel LAN, z niego Patchcord jednomodowy Delta SC-APC/SC-APC 0,5 m żółty podłączony do drugiego konwentera. A z niego wychodzi 0,5m kabelek LAN do malinki., a

Drugie pudełeczko, po stronie "czystej" zasiliłem zasilaczem liniowym od muzga.
I po tygodniu grania mogę napisać, ze gra to całkiem fajnie, bez maniery studziennego wycofania dźwięku.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

To nie koniec poszukiwań. 😉 No i taka ciekawostka.
Oba te TP-linki zasilane są z osobnej listwy sieciowej (takiej banalnie zwykłej) . Rozebrałem tę listwę i dolutowałem na jej wejściu (ale już za wyłącznikiem sieciowym) kondensator 10nF Y2 polipropylenowy.
Efekt, można powiedzieć, niesamowity. Wyczyściło, uspokoiło, ciekawe co będzie po kilku dniach. Nie spodziewałem się, że aż tak wyraźny ten efekt będzie.
Taki myk z kondensatorem stosowałem dotąd przy listwach ze źródłami.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
