    W tych trudnych czasach można też pobawić się w diy. Wykorzystać stare zapasy i zmontować sobie coś nowego.

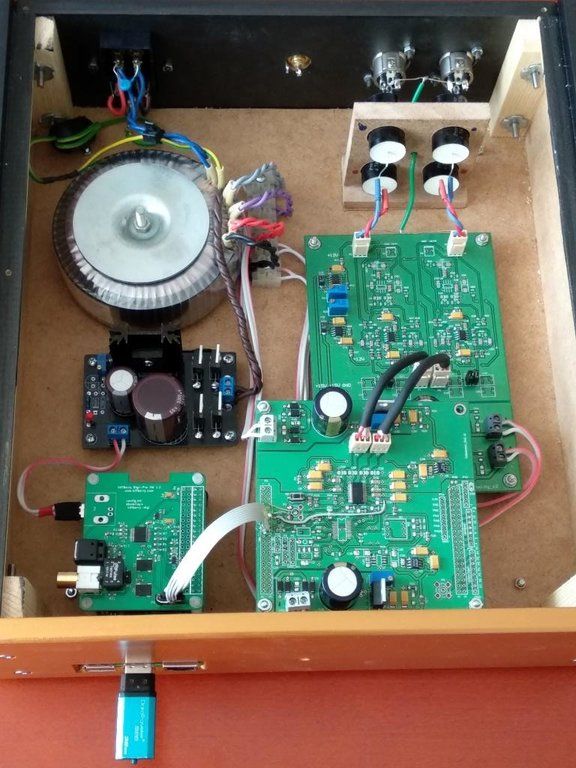

    Właśnie sobie zrobiłem streamer na malince.

    Raspberry pi4 (2GB)  z Hifiberry digi+ połączona po I2S z daciem na WM8740. Potem analogówka z wyjściami XLR.
    System Moode.

    Odtwarza pliki do 192kHz/24bit. Pliki mogą być odtwarzane z pendriva, dysku zewnętrznego, z NAS po wifi lub LAN. Całkiem fana zabawa i gra całkiem nieźle.





    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited by jar1

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    • Like 11
    Like Like ×
    Link to comment
    Share on other sites
    josephson Contributor

    josephson

    Posted
    Posted

    A skąd ta obudowa?

    Wysłane z mojego VTR-L29 przy użyciu Tapatalka

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    Like Like ×
    Link to comment
    Share on other sites
    jar1 Mentor

    jar1

    Posted
    • Author
    Posted (edited)
    5 minut temu, josephson napisał:

    A skąd ta obudowa?

    Wysłane z mojego VTR-L29 przy użyciu Tapatalka


    Też sobie wystrugałem ?

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited by jar1

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    • Like 4
    Like Like ×
    Link to comment
    Share on other sites
    Daniel_68412 Community Regular

    Daniel_68412

    Posted
    Posted
    2 hours ago, jar1 said:

    Pliki mogą być odtwarzane z pendriva, dysku zewnętrznego, z NAS po wifi lub LAN

    Jak się na malince odpali tego [1] demona, to telefony które są w sieci LAN będą mogły zarządzać streamerem bezpośrednio z aplikacji spotify (bez potrzeby logowania haslem na RPi, autoryzuje sie appka a tam jest tylko sink komend)

    a tutaj [2] facet porobił bardzo wygodne skrypty do automatyzacji wrzucenia różnych rozwiązań na RPi.

    Mam tak zrobione w salonie i rozwiązanie robi robotę. Ponieważ elektronikę mam w garażu to zrobiłem też skrypt do automatycznego odłączania/załączania zasilania, wrzucam, może się komuś przyda.

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    tak mam skonfigurowaną ALSĘ:

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    [1]

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    [2]

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    Like Like ×
    Link to comment
    Share on other sites
    jar1 Mentor

    jar1

    Posted
    • Author
    Posted

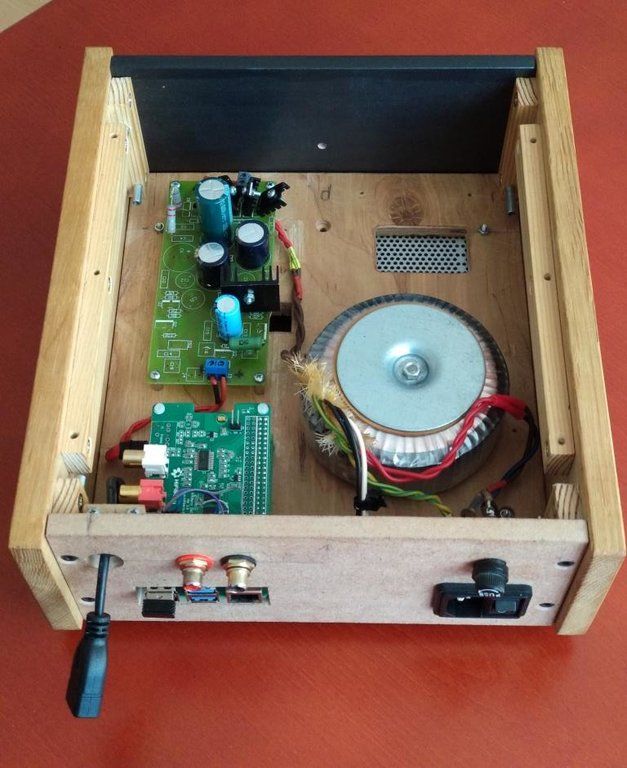

    Zrobiłem tez drugą malinę, do wideo. Rpi 4 4G z nakładką hifiberry dac +. Też sobie śmiga. Netflix też.

    System Libreelec.

    Tył jeszcze nie pomalowany ?





    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    • Like 2
    Like Like ×
    Link to comment
    Share on other sites
    Kami3n147 Contributor

    Kami3n147

    Posted
    Posted (edited)

    Proszę o usunięcie.





    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited by Kami3n147

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    Like Like ×
    Link to comment
    Share on other sites
    frobek Collaborator

    frobek

    Posted
    Posted

    Fajny pomysł ?

    Pytanie mam takie, bo w sumie nie rozkminiałem tematu maliny jako odtwarzacza do netflixa, czy dałoby się pominąć dodatkową kartę DAC i z malinki pobrać sygnał SPDiF do daca ?

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    Like Like ×

    "cytat usunięty przez moderację" -  Bernard le Bovier de Fontenelle

    Link to comment
    Share on other sites
    jar1 Mentor

    jar1

    Posted
    • Author
    Posted
    4 godziny temu, frobek napisał:

    Fajny pomysł ?

    Pytanie mam takie, bo w sumie nie rozkminiałem tematu maliny jako odtwarzacza do netflixa, czy dałoby się pominąć dodatkową kartę DAC i z malinki pobrać sygnał SPDiF do daca ?

    Da się. Wystarczy zamiast nakładki Hiberry dac+ pro dać nakładkę hifiberry digi plus. Nie ma daca, ma wyjście spdif na WM8804. Jest do kupienia jeszcze sporo innych nakładek spełniających tę potrzebę.

    Instalujesz na malince np. system Lebreelec  i śmiga.  HBO też. Tylko instaluje się odpowiednie dodatki dostępne w necie.

    Oczywiście, trzeba mieć swój login i hasło.



    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    Like Like ×
    Link to comment
    Share on other sites
    Pawel Bebenek Apprentice

    Pawel Bebenek

    Posted
    Posted

    to jakas epidemia jest ?

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    • Smile 1
    Like Like ×
    Link to comment
    Share on other sites
    malikali Rising Star

    malikali

    Posted
    Posted
    W dniu 23.04.2020 o 11:51, jar1 napisał:

    Też sobie wystrugałem ?

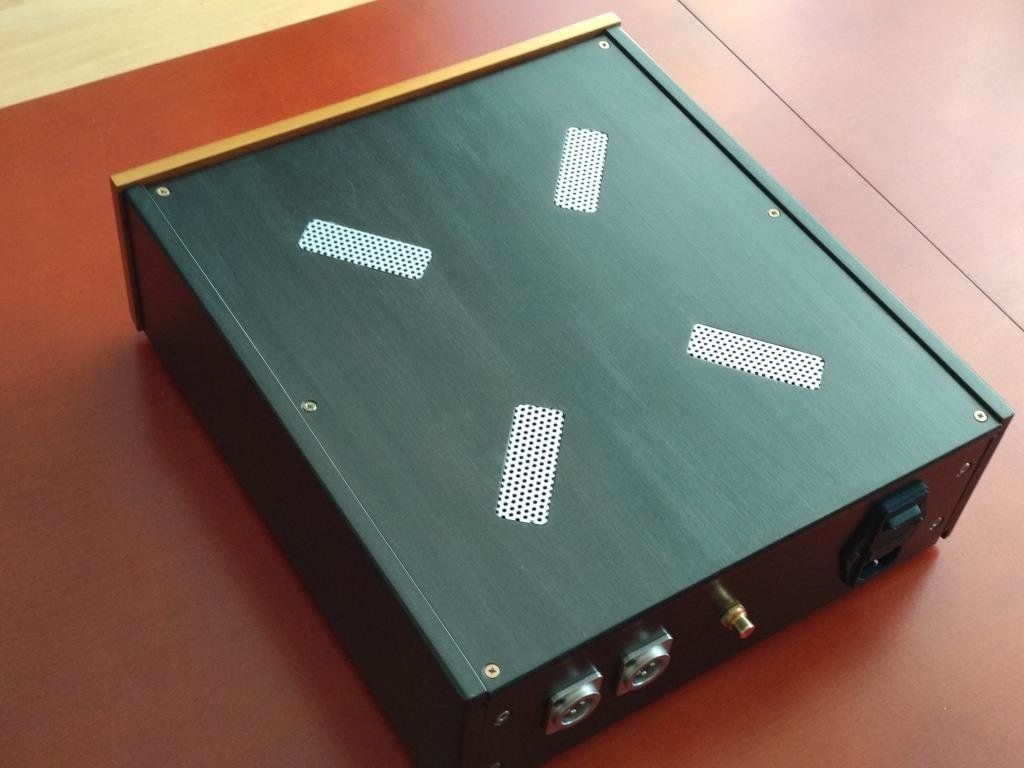

    Podobają mi się te kratki wentylacyjne, to jest wycięte z jakiegoś arkusza?

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    Like Like ×
    Link to comment
    Share on other sites
    jar1 Mentor

    jar1

    Posted
    • Author
    Posted
    2 godziny temu, malikali napisał:

    Podobają mi się te kratki wentylacyjne, to jest wycięte z jakiegoś arkusza?

    Tak, były takie w Leroy Merlin w kąciku z kształtkami z aluminium. Są oksydowane.

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    Like Like ×
    Link to comment
    Share on other sites
    jar1 Mentor

    jar1

    Posted
    • Author
    Posted

    Dzisiaj udało mi się również odpalić youtuba na malince z Librelec . ?

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    Like Like ×
    Link to comment
    Share on other sites
    • 4 weeks later...
    jar1 Mentor

    jar1

    Posted
    • Author
    Posted

    Może ktoś wie, jakie zegary są na płytce hiberry digi + pro? To, co na tych czarnych prostokącikach jest napisane żadna wyszukiwarka nie rozpoznaje.

    Tak samo jaki typu stabilizatora 3,3 V.

    A producent płytkie nie publikuje schematu i nie chce podawać ?

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    Like Like ×
    Link to comment
    Share on other sites
    Mateusz Wielgos Enthusiast

    Mateusz Wielgos

    Posted
    Posted (edited)

    Stabilizator:

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Odnośnie zegarów to chodzi ci o częstotliwość ?

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited by Mateusz Wielgos

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    Like Like ×
    Link to comment
    Share on other sites
    jar1 Mentor

    jar1

    Posted
    • Author
    Posted (edited)

    Dzięki. Widziałem już wpisy. Problem zawsze w necie polega na tym, że często informacje są już nieaktualne.

    Ten ADP150 to może był  na starszej wersji, w nowszej na układzie jest napis AAK4D, co daje jedynie odnośniki do firmy telekomunikacyjnej.

    Zegary chciałbym jakieś zamienniki, więc jakieś dane by się przydały. I żebym mógł je sobie zaimplementować podobnie jak na tym hifiberry.

    W planie mam zaprojektowanie takiej nakładki ale uzupełnionej kostką dac AK4490, by mieć to w jednym miejscu.

    A malinka by to widziała jako hiberry , powinno działać. ?



    Na tym hacie jest jeszcze jeden układzik - EEPROM. Też nie ma na nim żadnego symbolu.

    Wykorzystanie go nie jest konieczne, ale to służy do obsługi automatycznej konfiguracji malinki pod nakładkę. Na dodatek wymagane byłoby wtedy jego zaprogramowanie. Na razie w to chyba mi się nie chce bawić, ale można przewidzieć jego zastosowanie.

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited by jar1

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    Like Like ×
    Link to comment
    Share on other sites
    Mateusz Wielgos Enthusiast

    Mateusz Wielgos

    Posted
    Posted

    Jeśli masz srebrne zegary z napisem Xpresso to pamiętam, że znalazłem je tutaj:

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Mam w domu chyba wydrukowany PDF. Później zerknę.

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    Like Like ×
    Link to comment
    Share on other sites
    jar1 Mentor

    jar1

    Posted
    • Author
    Posted
    Godzinę temu, Mateusz Wielgos napisał:

    Jeśli masz srebrne zegary z napisem Xpresso to pamiętam, że znalazłem je tutaj:

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Mam w domu chyba wydrukowany PDF. Później zerknę.

    Mam czarne zegary z napisem BOT2W i BOR5Y.



    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    Like Like ×
    Link to comment
    Share on other sites
    jar1 Mentor

    jar1

    Posted
    • Author
    Posted

    Wie ktoś może jaka (symbol) kostka EEPROM znajduje się na płytcce Hifiberry digi+ pro?

    To układ U3 w obudowie SOT23-5.

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    Like Like ×
    Link to comment
    Share on other sites
    • 2 weeks later...
    jar1 Mentor

    jar1

    Posted
    • Author
    Posted

    Tak sobie rozrysowałem schemat hiberry digi+pro.  Teraz czas zacząć sój projekt.

    Może się komuś też przyda.



    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    • Like 1
    Like Like ×
    Link to comment
    Share on other sites
    • Moderatorzy
    plastik1989 Community Regular

    plastik1989

    Posted
    • Moderatorzy
    Posted
    3 godziny temu, jar1 napisał:

    Tak sobie rozrysowałem schemat hiberry digi+pro.  Teraz czas zacząć sój projekt.

    Może się komuś też przyda.



    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Z moich zabaw z przeszłości, pamiętam że dużo daje zrobionie oddzielnego zasilania dla maliny i oddzielnego do WM8804. Również korzystałem z I2S, ale moja nakładka na malinę nawet przy braniu sygnału I2s potrzebowała pracującą kość WM8804.

    Do takich zasilaczy jak używasz, dodałbym jeszcze niskonapięciowe SALASy - bardzo to dźwiękowo poprawiało, bo niwelował "techniczny, cyfrowy" nalot. Przy przewodach I2S 10 cm miałem już kłopoty, skróciłem na tyle ile się dało ok 3-5 cm, można też pomyśleć o ekranie.

    Można też pomyśleć o jakimś porządnym zegarze, ale teog już nie zdążyłem zrobić bo się znudziłem. Miłego dłubania.

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    Like Like ×

    simple-events.pl

    Link to comment
    Share on other sites
    • 1 year later...
    jar1 Mentor

    jar1

    Posted
    • Author
    Posted (edited)

    Otatnio zaprojektowałem i odpaliłem sobie nakładkę na malinkę.  Z WM8804 i AK4490.

    I nawet działa 😉



    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited by jar1

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    • Like 4
    Like Like ×
    Link to comment
    Share on other sites
    jar1 Mentor

    jar1

    Posted
    • Author
    Posted

    Działo to z systemem Moode wybierając jako nakladkę Hifiberry digi + pro.

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    Like Like ×
    Link to comment
    Share on other sites
    majkel76 Contributor

    majkel76

    Posted
    Posted

    Zrobiłeś aplikacje wolfsona tak jak w digi+pro ?

    Mam digi+pro od kilku lat.

    Po koaksjalu gra nienajgorzej ale już i2s z hedera to kiepskie granie.

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    Like Like ×
    Link to comment
    Share on other sites
    jar1 Mentor

    jar1

    Posted
    • Author
    Posted
    4 godziny temu, majkel76 napisał:

    Zrobiłeś aplikacje wolfsona tak jak w digi+pro ?

    Dokladnie tak, a to po to by móc ją deklarować w Moode jak hifiberry digi + pro. Chodziło mi też, by malinka działała jako slave w stosunku do WM8804.

    Zmieniłem zasilania, zmieniłem zegary ma Crysteki i zaprojektowałm inaczej pcb.  Sygnał I2S z WM8804 idzie bezpośrednio do AK4490 (dac).

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    Like Like ×
    Link to comment
    Share on other sites
    majkel76 Contributor

    majkel76

    Posted
    Posted (edited)

    Jezu ile te Crysteki kosztowały ?

    W digi+pro i2s hedera idzie chyba prosto z maliny.Tylko taktowanie zegarów jest digi+.

    Podłączyłem to pod PCM 1794 i dziadowsko to grało.

    Przesiadłem się na xmos Bułgara.

    A chciałbym coś tej jakości jako hat maliny .Niestety ceny lepszych nakładek to już kpina.



    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited by majkel76

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    Like Like ×
    Link to comment
    Share on other sites
    Muzg Community Regular

    Muzg

    Posted
    Posted
    15 godzin temu, jar1 napisał:

    Otatnio zaprojektowałem i odpaliłem sobie nakładkę na malinkę.  Z WM8804 i AK4490.

    I nawet działa 😉



    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Zastosowałeś EEPROM?

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    Like Like ×

    www.muzgaudio.com

    Link to comment
    Share on other sites
    jar1 Mentor

    jar1

    Posted
    • Author
    Posted
    2 minuty temu, Muzg napisał:

    Zastosowałeś EEPROM?

    Nie, można sie obejść bez niego. Jedynie nie będzie automatycznej konfiguracji. Wystarczy w tym przypadku wybrać z poziomu systemu zaimplementowanego gotowca - w tym przypadku hifiberry digi + pro.

    Bo wszystkie podłączenia WM8804 zrobiłem tak samo jak dla tej nakładki.



    1 godzinę temu, majkel76 napisał:

    W digi+pro i2s hedera idzie chyba prosto z maliny.Tylko taktowanie zegarów jest digi+.

    Z tego, co mi wiadomo, to malina działa w trybie slave dla interfejsu audio czyli zegary tworzone są przez WM8804 i one są wykorzystywane. Tak przynajmniej jest dla digi + Pro. Tak samo zresztą dla dac + Pro.

    Ja przedtem podączyłem do digi + Pro swojego daca (na WM8740, jak na zdjęciu z pierwszego postu tego wątku) i grało to też całkiem dobrze.

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    Like Like ×
    Link to comment
    Share on other sites
    jar1 Mentor

    jar1

    Posted
    • Author
    Posted (edited)

    tak wygląda schemat tej nakładki na malinę





    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited by jar1

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    • Like 1
    Like Like ×
    Link to comment
    Share on other sites
    majkel76 Contributor

    majkel76

    Posted
    Posted (edited)
    W dniu 10.04.2022 o 15:11, jar1 napisał:

    Nie, można sie obejść bez niego. Jedynie nie będzie automatycznej konfiguracji. Wystarczy w tym przypadku wybrać z poziomu systemu zaimplementowanego gotowca - w tym przypadku hifiberry digi + pro.

    Bo wszystkie podłączenia WM8804 zrobiłem tak samo jak dla tej nakładki.

    Trzeba wybierać przy każdym włączeniu czy wystarczy dodać wpis w config.txt

    Druga sprawa bo się nie znam:

    Czy szyna I2C jest podłączona czy nie i można ją wykorzystać do konfiguracji drugiej nakladki

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited by majkel76

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    Like Like ×
    Link to comment
    Share on other sites
    jar1 Mentor

    jar1

    Posted
    • Author
    Posted
    6 godzin temu, majkel76 napisał:

    Trzeba wybierać przy każdym włączeniu czy wystarczy dodać wpis w config.txt

    Wystarczy wybrać raz, zapisać konfigurację z systemie (np. Moode, takiego używam)

    6 godzin temu, majkel76 napisał:

    Czy szyna I2C jest podłączona czy nie i można ją wykorzystać do konfiguracji drugiej nakladki

    Nie za bardzo rozumiem o co chodzi? Nakładka na nakładce?

    Jeśli o to chodzi, to sygnały na pinach nakładki są takie, jak w malinie, natomiast nie ma przejścia ich na kolejne (wolne) łącze 40 pin. Jak to widać na załączonycm przeze mnie zdjęciu.

    W eepromie nie ma zapisanej konfiguracji, tam jest jedynie plik tekstowy z nazwą urządzenia z jakim malinka ma pracować. To załatwia automtyczny wybór danej nakładki po założeniu jej na malinkę.

    Driver i całą konfiguracja są zaimplementowane w systemie na malinie.



    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    Like Like ×
    Link to comment
    Share on other sites
  • Pokaż nowe odpowiedzi

    • Join the conversation

    You can post now and register later. If you have an account, sign in now to post with your account.
    Note: Your post will require moderator approval before it will be visible.

    Guest
    Reply to this topic...

    ×   Pasted as rich text.   Restore formatting

      Only 75 emoji are allowed.

    ×   Your link has been automatically embedded.   Display as a link instead

    ×   Your previous content has been restored.   Clear editor

    ×   You cannot paste images directly. Upload or insert images from URL.

    ×
     Share
    Go to topic listing

    • Recently Browsing   0 members

      • No registered users viewing this page.
    ×
    ×
    • Create New...

    Important Information

    We have placed cookies on your device to help make this website better. You can adjust your cookie settings, otherwise we'll assume you're okay to continue.

      I accept
