Klon Sansui AU-70 - Reduktor Szumu

[tenkowal]

Potwierdzam. Mój wzmacniacz (z ujemnym sprzężeniem katodowym) po założeniu małych kondensatorów równolegle z włącznikiem nie wydaje z siebie żadnych dodatkowych dźwięków przy włączaniu i wyłączaniu na ciepłych lampach.
Zastosowałem u siebie jeden dodatkowy element spoza oryginalnego układu, który zabezpiecza triodę 6AN8 przed włączaniem na zimnych lampach - dioda pomiędzy katodą i siatką, w stanie normalnej pracy jest spolaryzowana zaporowo, a w stanie zimnych lamp nie pozwala napięciu siatka-katoda urosnąć powyżej spadku na diodzie. Z takim zabezpieczeniem opóźnianie napięcia anodowego jest zbędne i tak korzystam ze swojego wzmacniacza.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Filip.rwk]

Skoro temat sprężenia zwrotnego w DA został naprawiony to może ktoś ma rozpoznane jakie były zmiany przy 6an8 ?

Dobra już mam zmiany były w R88 R89 C60 i C61.
Obecnie jest 82k i 220pf, a oryginale było 12k i 80pf.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kermitb]

Ja również dziękuję @madrasza propozycję zamiany przewodów w kostkach płytki lamp mocy DreamAmpa. Jednak:

1. Na tej płytce występują rezystory R3 i R4 wpięte równolegle do zacisków głośnikowych. Po zamianie przewodów, będą wpięte między przewód niebieski (plus głośnika) i żółty (a więc Feedback). Wydaje się że należałoby je wylutować, albo przepiąć zgodnie z nowym układem połączeń. @Filip.rwk - na pewno nic się nie dymiło ;-)?

2. Rozwiązanie można jeszcze bardziej uprościć, wykorzystując dostępne zaciski płytki zamiast kostek WAGO, tak jak na rysunku poniżej:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lis1984]

9 minut temu, Filip.rwk napisał:

Dobra już mam zmiany były w R88 R89 C60 i C61.
Obecnie jest 82k i 220pf, a oryginale było 12k i 80pf.

Możesz to zostawić , lecz możesz też zastosować wartości oryginalne , chodź najlepsze są z Pioneera sm83

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kermitb]

3 minuty temu, lis1984 napisał:

Możesz to zostawić , lecz możesz też zastosować wartości oryginalne , chodź najlepsze są z Pioneera sm83

W jednym z postów tego wątku ktoś wspomniał że w oryginale występowały co najmniej trzy kombinacje wartości tych elementów (trzy wersje schematu serwisowego Sansui).

Wartości tych elementów w DreamAmp-ie zostały natomiast dobrane eksperymentalnie, jeśli dobrze pamiętam, m.in. z Twoją pomocą. Celem tego ćwiczenia miało być m.in. wyeliminowanie skłonności wzmacniacza do wzbudzania się i jak zrozumiałem, dobór parametrów tych elementów był podyktowany parametrami współcześnie wykonanych transformatorów głośnikowych, przewyższającymi oryginalne egzemplarze Sansui.

Czy zatem, skoro wartości R88 R89 C60 i C61 zostały dobrane pod konkretny układ pracujący ze sprzężeniem dodatnim, to czy po (dość istotnej) zmianie na sprzężenie ujemne, nie należy ponownie zweryfikować ich wartości?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Filip.rwk]

Ja również dziękuję [mention=95054]madras[/mention]za propozycję zamiany przewodów w kostkach płytki lamp mocy DreamAmpa. Jednak:
1. Na tej płytce występują rezystory R3 i R4 wpięte równolegle do zacisków głośnikowych. Po zamianie przewodów, będą wpięte między przewód niebieski (plus głośnika) i żółty (a więc Feedback). Wydaje się że należałoby je wylutować, albo przepiąć zgodnie z nowym układem połączeń. [mention=101848]Filip.rwk[/mention] - na pewno nic się nie dymiło ;-)?
2. Rozwiązanie można jeszcze bardziej uprościć, wykorzystując dostępne zaciski płytki zamiast kostek WAGO, tak jak na rysunku poniżej:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Nic nie dymi bo niby dla czego? Po zmianach bocznikuje on uzwojenie 16ohm ale dobra dla czystości układu sprzężenia zwrotnego brutalnie wywalam ten rezystor.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lis1984]

27 minut temu, kermitb napisał:

W jednym z postów tego wątku ktoś wspomniał że w oryginale występowały co najmniej trzy kombinacje wartości tych elementów (trzy wersje schematu serwisowego Sansui).

Wartości tych elementów w DreamAmp-ie zostały natomiast dobrane eksperymentalnie, jeśli dobrze pamiętam, m.in. z Twoją pomocą. Celem tego ćwiczenia miało być m.in. wyeliminowanie skłonności wzmacniacza do wzbudzania się i jak zrozumiałem, dobór parametrów tych elementów był podyktowany parametrami współcześnie wykonanych transformatorów głośnikowych, przewyższającymi oryginalne egzemplarze Sansui.

Czy zatem, skoro wartości R88 R89 C60 i C61 zostały dobrane pod konkretny układ pracujący ze sprzężeniem dodatnim, to czy po (dość istotnej) zmianie na sprzężenie ujemne, nie należy ponownie zweryfikować ich wartości?

Rs z tego co wiem umyślnie katody zamienił , dźwięk mu bardziej odpowiadał w takiej konfiguracji. Zmiana tych katod nic w somie nie zmienia , ja gram w pfb . Ogólnie po odwróceniu katod nie trzeba zmieniać filtra przy 6an8 , nadal pracuje poprawnie.

13 minut temu, Filip.rwk napisał:

Nic nie dymi bo niby dla czego? Po zmianach bocznikuje on uzwojenie 16ohm ale dobra dla czystości układu sprzężenia zwrotnego brutalnie wywalam ten rezystor.

Ten rezystor nie występuje w ogóle w oryginalnym sansui .... można go nie dawać

Konsekwencją zamiany katod było dobranie nowych filtrów żeby ustabilizować wzmacniacz , trafa oczywiście też swoje tu wniosły . Dla tego takie a nie inne wartości przy 6an8 .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 24 Września 2023 przez lis1984

[madras]

49 minut temu, lis1984 napisał:

Możesz to zostawić , lecz możesz też zastosować wartości oryginalne , chodź najlepsze są z Pioneera sm83

To prawda. Ja działam od samego początku na poprawnie podłączonych katodach (ujemne sprzężenie). Przez długi czas miałem oryginalne wartosci w filtrze 12k+80pF. Jednakże nie do końca byłem zadowolony z wyglądu prostokąta oraz równości pasma (lekki rezonans na 1.5dB w okolicach 40-50kHz był obserwowalny).

Stwierdziłem, że użyję wartości z filtra od Pioneera SM-83, czyli 22k+100pF. A to dlatego, że ten Pioneer ma praktycznie identyczną końcówkę mocy jak Sansui AU-70 (pomijając sprzężenie katodowem).

Okazało się, że wzmacniacz pracuje lepiej z filtrem z Pioneera. Oto moje porównanie:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Górny wykres - 22k+100pF (wartość z Pioneera SM-83)
Dolny wykres - 12k+80pF (wartość z AU-70)

Jak widać dzwonienie jest dużo mniejsze. Jest ono spowodowane rezonansem w okolicach 45kHz:

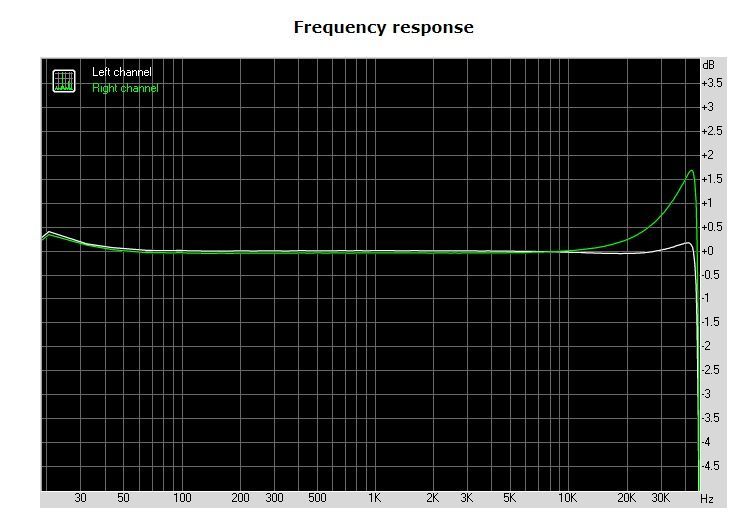

A powyżej porównanie pasma przenoszenia, jak domyślacie się biały, bardziej płaski wykres to filtr z Pioneera. Co więcej oprócz tego, ze z filtrem z pasmo jest płaskie jak stół to oprócz tego zwiększa się z 80kHz do 86kHz. Także mamy same plusy. Oto zapis wideo z badania pasma (wariant Pioneera 22k+100pF):

Moja rekomendacja to zamontujcie sobie najpierw poprawnie katody w ujemne sprzężenie i zmieńcie filtr do wartości z AU-70. Zobaczcie jak to brzmi. Potem ewentualnie zróbcie moda do wartosci z Pioneera. Ja u siebie na stałe już używam wariantu 22k+100pF.



18 minut temu, lis1984 napisał:

Rs z tego co wiem umyślnie katody zamienił , dźwięk mu bardziej odpowiadał w takiej konfiguracji.

Oczywiście 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 24 Września 2023 przez madras

[januszowe]

Cytat

Możesz to zostawić , lecz możesz też zastosować wartości oryginalne , chodź najlepsze są z Pioneera sm83

W sm 83 występowały 2 wersje dla 6an8, wersja późniejsza posiadała inne wartości niż 1 schemat w Internecie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 24 Września 2023 przez januszowe

[kinimod]

Dobra robota.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bumpalump]

1 godzinę temu, madras napisał:

Górny wykres - 22k+100pF (wartość z Pioneera SM-83)
Dolny wykres - 12k+80pF (wartość z AU-70)

Jaka wartość napiecia na wyjściu oraz obciążenie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Roman_66094]

Ciekawe co na to przeciwnicy pomiarów? Czy nadal są przeciwni nie wiem, ale wiem że pewnie chętnie skorzystają z prawidłowych rozwiązań wprowadzonych w tym układzie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[januszowe]

Po wprowadzeniu zmian brzmi dużo lepiej, radze poprawnie podłączyć te katody + filtr od Pioneera 22k+100pF





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kinimod]

13 godzin temu, madras napisał:

To prawda. Ja działam od samego początku na poprawnie podłączonych katodach (ujemne sprzężenie). Przez długi czas miałem oryginalne wartosci w filtrze 12k+80pF. Jednakże nie do końca byłem zadowolony z wyglądu prostokąta oraz równości pasma (lekki rezonans na 1.5dB w okolicach 40-50kHz był obserwowalny).

Stwierdziłem, że użyję wartości z filtra od Pioneera SM-83, czyli 22k+100pF. A to dlatego, że ten Pioneer ma praktycznie identyczną końcówkę mocy jak Sansui AU-70 (pomijając sprzężenie katodowem).

Okazało się, że wzmacniacz pracuje lepiej z filtrem z Pioneera. Oto moje porównanie:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Górny wykres - 22k+100pF (wartość z Pioneera SM-83)
Dolny wykres - 12k+80pF (wartość z AU-70)

Jak widać dzwonienie jest dużo mniejsze. Jest ono spowodowane rezonansem w okolicach 45kHz:

A powyżej porównanie pasma przenoszenia, jak domyślacie się biały, bardziej płaski wykres to filtr z Pioneera. Co więcej oprócz tego, ze z filtrem z pasmo jest płaskie jak stół to oprócz tego zwiększa się z 80kHz do 86kHz. Także mamy same plusy. Oto zapis wideo z badania pasma (wariant Pioneera 22k+100pF):

Moja rekomendacja to zamontujcie sobie najpierw poprawnie katody w ujemne sprzężenie i zmieńcie filtr do wartości z AU-70. Zobaczcie jak to brzmi. Potem ewentualnie zróbcie moda do wartosci z Pioneera. Ja u siebie na stałe już używam wariantu 22k+100pF.



Oczywiście 😉

Czy ten wzmacniacz jest przeznaczony do gramofonu ?

Ostatnio właśnie mieliśmy taki pre z ECC83 (12AX7) który bardzo szumiał. Cały szum powodowały właśnie te lampy. Czy ten Twój też szumi ? Ten pierwszy stopień musi mieć takie duże wzmocnienie ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[madras]

5 godzin temu, kinimod napisał:

Czy ten wzmacniacz jest przeznaczony do gramofonu ?

Oryginalny wzmacniacz Sansui AU-70 posiadał wejście PHONO. Zrealizowane to było na tranzystorach germanowych, które to były dostępne w tamtych czasach. W moim AU-70 PRO zrezygnowałem z tego fragmentu układu, bo tranzystory germanowe to teraz egzotyka. Należałoby użyć zewnętrznego przedwzmacniacza RIAA.

5 godzin temu, kinimod napisał:

Czy ten Twój też szumi ?

Każdy wzmacniacz szumi. Żeby nie szumiał to musiałby mieć nieskończoną ilość SNR, a to jest niosiągalne. W praktyce nie słychać u mnie szumu na kolumnach ani też na słuchawkach (dorobiłem sobie wyjście słuchawkowe dla testu). Na odczepie 8om mam 0.2mV AC RMS, co daje około 0.006 mikrowatów. Oryginalny wzmacniacz ma około 10x większy brum i szum napięciowo, czyli około 20dB mniejszy SNR niż moja kopia.

Jak już wcześnien wspomniałem w innym poście, według mnie kultura pracy oryginału pod tym względem odstaje od współczesnych standardów, że tak powiem. Dlatego, zdecydowałem się, że w AU-70 PRO:

• cały przedwzmacniacz (12AX7 i 6AN8), będę żarzyć prądem stałym,
• czułe fragmenty przedwzmacniacza zaekranowałem wylewką masy na płytce, która nie łączy się z innymi masami zasilającymi (łączy się z masą dokładnie w jednym punkcie, czyli przez ekran nie płynie żaden prąd zasilania).
• na każdym stopniu kaskadowego filtru PI, który ciągnie się od B1 do B5 zastosowałem oddzielną gwiazdę masy i zasilania



5 godzin temu, kinimod napisał:

Ten pierwszy stopień musi mieć takie duże wzmocnienie ?

Szczerze mówiąc mógłby mieć troche mniejsze, ale nie ma tragedii, czułość to około 50mV, standardem jest bardziej 150mV. Natomiast sama końcówka mocy (czyli np Sansuix) według mnie ma za małą czułość (nie pamiętam teraz dokładnie, ale powyżej 1000mV), żeby używać z niektórymi źródłami. Oryginał posiadał taki preamp, więc go powieliłem.

17 godzin temu, Bumpalump napisał:

Jaka wartość napiecia na wyjściu oraz obciążenie

Pomiary wykonuję przy 4V AC RMS na obciążeniu 16om co daje 1W (chyba, że zaznaczono inaczej). Warto zaznaczyć, że dzwonienie na prostokącie nie jest stałe, maleje bowiem wraz ze wzrostem mocy.

13 godzin temu, januszowe napisał:

Po wprowadzeniu zmian brzmi dużo lepiej, radze poprawnie podłączyć te katody + filtr od Pioneera 22k+100pF

Gratulacje:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 25 Września 2023 przez madras

[LJ3]

Moja rekomendacja to zamontujcie sobie najpierw poprawnie katody w ujemne sprzężenie i zmieńcie filtr do wartości z AU-70. Zobaczcie jak to brzmi. Potem ewentualnie zróbcie moda do wartosci z Pioneera. Ja u siebie na stałe już używam wariantu 22k+100pF.



Oczywiście 😉

To podejście do tematu klona Sansui AU-70, jest podobne do mojego i, wg mnie, najbardziej "zdrowe".

Przecież każdemu zależy na jak najlepszym dźwięku. Dźwięku, który będzie odpowiadał słuchającemu właścicielowi wzmacniacza.









.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[januszowe]

@madras Planujesz przygotować instrukcje podłączenia tak jak jest to zrobione na grupie Sinusaudio facebook? np. (który kabelek, gdzie podłączyć, najważniejsze, napięcia do zmierzenia po złożeniu, jak ustawić  bias na rezystorze katodowym ile ma wynosić itd) dobry projekt to tez dokumentacja która pomoże początkującym/średniozaawansowanym przełamać strach przed wyborem konkretnej wersji.

projekt "Dremamp Reduktora Szumu" to np. głupoty na filmie mówiące ustaw -19V, i ludzie to powielają, ryzykują uszkodzenie lamp, transformatorów.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[LJ3]



Co daje zamiana zwykłych kondensatorów na olejowe w końcówce SansuiX-AU70?



Jak wiadomo, Igor @igsaudio zaproponował mi "Update Mundorf OIL SansuiX AU70", czyli zamianę zwykłych kondensatorów na olejowe Mundorfa, w moim egzemplarzu SansuiX AU70.


Pierwsze wrażenie odsłuchowe po zamianie było:

"Dźwięk jest bardziej wygładzony, mniej ostry." Ale potem, po dłuższym odsłuchu na spokojnie .....

SZOK!

Byłem zaskoczony tym co usłyszałem. Wydawało się, że końcówka wiele straciła. Zginęła konturowość, przezroczystość, a zaczęła dominować matowość dźwięku.

Ponieważ, jak twierdzi mój znajomy:

"sprzęt należy po zmianach elementów systemu, czy wewnętrznych w urządzeniach (tu zmiana kondensatorów), oceniać dopiero po solidnym wygrzaniu",

Postanowiłem tak zrobić i wygrzewać. Właściwie to pozostawiłem końcówkę u znajomego, gdyż byłem zajęty długimi i częstymi wyjazdami.

Po ok 3-ch miesiącach, a wiec co najmniej kilkudziesięciu godzinach grzania u znajomego, ponownie odsłuchałem końcówkę SansuiX AU70, w parze z pre Nakamichi CA-5E.

I co ? Ponowny ....

SZOK!!

To nie ta sama końcówka!??

Dźwięk przestrzenny, gładki i jednocześnie jedwabny i, co ważne, nie pozbawiony szczegółów.

Muzyka po prostu płynie jak łódź po jeziorze. Przyjemność ze słuchania!

Takie wrażenie już kiedyś miałem, gdy usłyszałem parę składająca się z odtwarzacza SANSUI CD-α917XR oraz wzmacniacza SANSUI AU-α907XR. Ten set bardzo przypominał mi to co usłyszałem  teraz, gdy SansuX AU70 jest w mim zestawie. Dźwięk uległ radykalnej zmianie, na lepsze!

Znajomy stwierdził:

"końcówka SansuiX AU70 po modyfikacji, sparowana z Nakamichi CA-5, gra bardzo podobnie do wzmacniacza SANSUI AU-α907XR. Ale jedwabistość dźwięku wzmacniacz AU-α907XR zyskuje dzięki odtwarzaczowi SANSUI CD-α917XR." Po czym sprecyzował:

"Dźwiękiem i jego delikatnością, bardziej przypomina teraz końcówkę SANSUI B-2103 MOS VINTAGE*).  Jednak nie da się ukryć, że to nie ta sama klasa dźwięku."



*)  Końcówka SANSUI B-2103 MOS VINTAGE jest wykonana na MOSfetach. Moim zdaniem, nie daje dźwięku najbardziej przypominającego dźwięk, określany jako "lampowy". Ale jednak coś w tym jest .... ?

 🤔



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 30 Września 2023 przez LJ3

[LJ3]

6 minut temu, voltamper napisał:

@LJ3. Muszę przyznać, że Twój opis jest druzgocący. Jestem bardzo ciekaw Twojej opini gdybyś był łaskaw usunąć błąd w tej konstrukcji, o którym wielokrotnie była mowa. Może zagra jeszcze lepiej kto wie?



Odpowiada mi ten "błąd". Wnosi świeżość do projektu.

Mnie ten "błąd" raził na początku, o czym tu pisałem, jako o rażącej ostrości góry ale po wygrzaniu (ponad 100 h) i doborze pre, już nie było tego słychać. Nie raziło.

Ten "błąd" dodaje niesamowitą konturowość i przezroczystość w dźwięku. Znam takich, którzy to bardzo lubią i gonią za tym, czyli jak za tzw. "króliczkiem".

Jak napisałem można go zniwelować, tak jak to proponuje Igor, czyli zamiana zwykłych kondensatorów na olejowe, poprzez dobór odpowiedniego pre, nawet doborem kabelków, głośników, czy źródła. Jest więc wiele sposobów, co daje frajdę.  Czy nie o to chodzi?

😀





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[januszowe]

@voltamper

lepiej żeby nic nie kombinował, może mu się portal otworzyć, on tylko umieć zmienić kabelki.

Wzmacniacz z dodatnim sprzężeniem to szumy, artefakty podczas wyłączania nienaturalne wysokie tony itd. zmiana niestety ale jest konieczna, to nie kwestia wyboru.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 30 Września 2023 przez januszowe

[LJ3]

4 minuty temu, januszowe napisał:

@voltamper

lepiej żeby nic nie kombinował, może mu się portal otworzyć, on tylko umieć zmienić kabelki.

Dobre. Pewnie piszesz z zachodu UE. Nie zazdaszczam. Tam tak mówić?









3 minuty temu, voltamper napisał:

@januszowe. 🤣👍.                             @LJ3 Tak, nie o to chodziło.

Raczej jednak o to. Czytałem poprzednie Wasze wpisy o "+" czy "-".

Klon to klon.

Zawsze musi się różnić od oryginału. Byle dawał w 99% to co oryginał.

Mam np. chiński odpowiednik pilarki spalinowej Husqvarna 372 XP.

Pracuje jak powinien. Nawet zawodowiec nie zauważył czym pracował.





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[madras]

Godzinę temu, januszowe napisał:

lepiej żeby nic nie kombinował, może mu się portal otworzyć

haha, dobre 😂

1 godzinę temu, LJ3 napisał:

Odpowiada mi ten "błąd".

Zapodam klasyka: to nie bug, to feature...

Godzinę temu, januszowe napisał:

zmiana niestety ale jest konieczna, to nie kwestia wyboru.

Zgadzam się. Tak jak @januszowe i @voltamper wyżej napisali. Tam naprawdę jest poważny błąd na schemacie i co gorsza w torze sygnałowym. Jeżeli słyszysz różnicę w kondensatorach, to możesz być zdziwiony po podłączeniu sprzężeń zgodnie ze sztuką. Bardzo możliwe, że pozytywne cechy wzmacniacza, o ktorych piszesz się pogłębią.

Przypomnę tylko przy okazji, że wszystko zaczęło się od tego, że Pan RS rozpływał się nad brzmieniem AU-70 w egzemparzu, gdzie katody miał podłączone poprawnie co widać na poniżym kadrze z jego kanału (fabrycznie montowane było ok, błąd jest tylko na schemacie ideowym, na którym oprate są "klony"):

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Nie było drutowane, bo luty są fabrycznie polakowane jak widać.

Stąd warto sprawdzić. Polecam:)

W dniu 27.09.2023 o 20:52, januszowe napisał:

@madras Planujesz przygotować instrukcje podłączenia tak jak jest to zrobione na grupie Sinusaudio facebook? np. (który kabelek, gdzie podłączyć, najważniejsze, napięcia do zmierzenia po złożeniu, jak ustawić  bias na rezystorze katodowym ile ma wynosić itd) dobry projekt to tez dokumentacja która pomoże początkującym/średniozaawansowanym przełamać strach przed wyborem konkretnej wersji.

W komplecie do moich płytek dodaję instrukcję złożenia oraz BOM z listą zakupów z przygotowanymi linkami do odpowiednich elementów w sklepach internetowych.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 30 Września 2023 przez madras

[lis1984]

2 godziny temu, LJ3 napisał:

Odpowiada mi ten "błąd". Wnosi świeżość do projektu.

Mnie ten "błąd" raził na początku, o czym tu pisałem, jako o rażącej ostrości góry ale po wygrzaniu (ponad 100 h) i doborze pre, już nie było tego słychać. Nie raziło.

Ten "błąd" dodaje niesamowitą konturowość i przezroczystość w dźwięku. Znam takich, którzy to bardzo lubią i gonią za tym, czyli jak za tzw. "króliczkiem".

Jak napisałem można go zniwelować, tak jak to proponuje Igor, czyli zamiana zwykłych kondensatorów na olejowe, poprzez dobór odpowiedniego pre, nawet doborem kabelków, głośników, czy źródła. Jest więc wiele sposobów, co daje frajdę.  Czy nie o to chodzi?

😀





Odpowiada Ci ten błąd , a próbowałeś odwrócić katody?? Są pewne problemy , można grać w pfb ale jest ale .

Po pierwsze

Muszą być zmienione elementy przy 6an8 żeby wzmacniacz pracował stabilnie na częstotliwościach ponad akustycznych

Po drugie nie mogą w pfb pracować trafa z uzwojeniem cewek jak w hashimoto

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 30 Września 2023 przez lis1984

[lis1984]

Trafa z uzwojeniem Hashimoto są nie do ustabilizowania , nie ważne co wstawisz przy 6an8 jest kolano przy 40-44khz  , przebiegi prostokątne już w okolicach 5khz przypominają artefakty a nie prostokąt i to tylko na obciążeniu rezystancyjnym

Robiłem trochę badań pod tym kątem i doszedłem do wniosku że w pfb najlepiej działają trafa z oryginalnymi cewkami , bo da się je ustabilizować zmiana elementów przy 6an8 . Inaczej nawinięte trafa nie dają już tej możliwości , wzmacniacz oczywiście gra ale .....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[LJ3]

6 godzin temu, lis1984 napisał:

Odpowiada Ci ten błąd , a próbowałeś odwrócić katody?? Są pewne problemy , można grać w pfb ale jest ale .

Po pierwsze

Muszą być zmienione elementy przy 6an8 żeby wzmacniacz pracował stabilnie na częstotliwościach ponad akustycznych

Po drugie nie mogą w pfb pracować trafa z uzwojeniem cewek jak w hashimoto

Trafiłeś w 10.

Nic nie zmieniam, gdyż obawiam się, że po zamianie wzmacniacz straci stabilność. Wolę wolny czas spędzać na słuchaniu. W 1979r firma Sansui wypuściła na rynek wzmacniacz AU-X1, który posiadał tą bolączkę - wzbudzał się. Po co mi to?

Podejrzewam, ze właśnie z tego powodu producent SansuiX AU70 też nic nie chce zmieniać.





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lis1984]

Tutaj to akurat jesteś w sporym błędzie co do au X1 , sansui walczyło z wzbudzaniem zmieniając wartości kondensatorów i ich rodzaj na przełomie lat produkcji tego wzmacniacza . A w rezultacie powstał au x11 który był całkowicie pozbawiony problemów wzbudzania .

Wiem co mówię bo mam dwa au X1 i jednego au x11 , żaden się nie wzbudza.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[LJ3]

2 godziny temu, lis1984 napisał:

Tutaj to akurat jesteś w sporym błędzie co do au X1 , sansui walczyło z wzbudzaniem zmieniając wartości kondensatorów i ich rodzaj na przełomie lat produkcji tego wzmacniacza . A w rezultacie powstał au x11 który był całkowicie pozbawiony problemów wzbudzania .

Wiem co mówię bo mam dwa au X1 i jednego au x11 , żaden się nie wzbudza.

Nie jestem w błędzie co potwierdziłeś we wpisie: "Sansui walczyło z wzbudzaniem zmieniając wartości kondensatorów i ich rodzaj na przełomie lat produkcji tego wzmacniacza. "

Spotkałem spalony (odnowiony) egzemplarz z początku produkcji. Wymagał sporego remontu. Nie neguję, że AU-X1 to bardzo dobry wzmacniacz, Bardzo szybki ale miał w/w wadę, którą, po kilku przypadkach, usunięto  w dalszym czasie produkcji X1.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[madras]

8 godzin temu, LJ3 napisał:

Nic nie zmieniam, gdyż obawiam się, że po zamianie wzmacniacz straci stabilność.

Tak się zabawnie składa, że Twój Sansuix z błędem na płytce, o którym mowa wcześniej jest właśnie bardziej niestabilny. Otóż taka jest cecha niepoprawnego dodatniego sprzężenia zwrotnego. Także nie ma obawy, że wzmacniacz będzie niestabilniejszy po zmianie w ujemne. Może być tylko lepiej po naprawieniu tego, jeśli chodzi o stabilność.

17 godzin temu, LJ3 napisał:

Jak napisałem można go zniwelować, tak jak to proponuje Igor, czyli zamiana zwykłych kondensatorów na olejowe

Hmm, szczerze mówiąc nie świadczy to najlepiej, że autor Sansuixa radzi zakryć błąd konstrukcyjny wymianą kondensatorów, zamiast poprawieniem ścieżek połączeniowych. 😄

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 1 Października 2023 przez madras

[lis1984]

28 minut temu, LJ3 napisał:

Nie jestem w błędzie co potwierdziłeś we wpisie: "Sansui walczyło z wzbudzaniem zmieniając wartości kondensatorów i ich rodzaj na przełomie lat produkcji tego wzmacniacza. "

Spotkałem spalony (odnowiony) egzemplarz z początku produkcji. Wymagał sporego remontu. Nie neguję, że AU-X1 to bardzo dobry wzmacniacz, Bardzo szybki ale miał w/w wadę, którą, po kilku przypadkach, usunięto  w dalszym czasie produkcji X1.

A ta wada sa wadliwe kondensatory a nie zły projekt .... wiec jesteś w lesie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 1 Października 2023 przez lis1984

[Roman_66094]

Tak jak pisałem wcześniej pomiary to podstawa. Na pewno warto usunąć wady które ujawniły się w pomiarach, bo wzmacniacz może być wtedy tak dobry jak jak zakładał to producent. Zachwyty nad brzmieniem z błędnie podłożonym dodatnim zamiast ujemnym sprzężeniem katodowym jest zadziwiające. Jak widać wzmacniacz który wpada w oscylacje, generuje mnóstwo zniekształceń ma znacznie pogorszony DF może się niektórym podobać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
