Końcówka mocy A2604M zainspirowana p4100

[protagoras]

Witam,

Jakiś czas temu budując wzmacniacze na bazie Accu zawsze miałem niedosyt, a dokładniej niektóre rozwiązania w tych wzmacniaczach były według mnie do zmiany. Mając już doświadczenie na podstawie poprzednich wzmacniaczy pojawiła się myśl zaprojektowania końcówki mocy inspirowanej Accu p4100, ale już z wprowadzonymi własnymi usprawnieniami, bez kompromisów w pewnych aspektach. Po kilku miesiącach pracy pojawił się projekt przetestowany i uruchomiony, specjalnie nie publikowany szerszemu gronu, czyli do tzw. szuflady (końcem 2017) i tak czekał do dziś.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

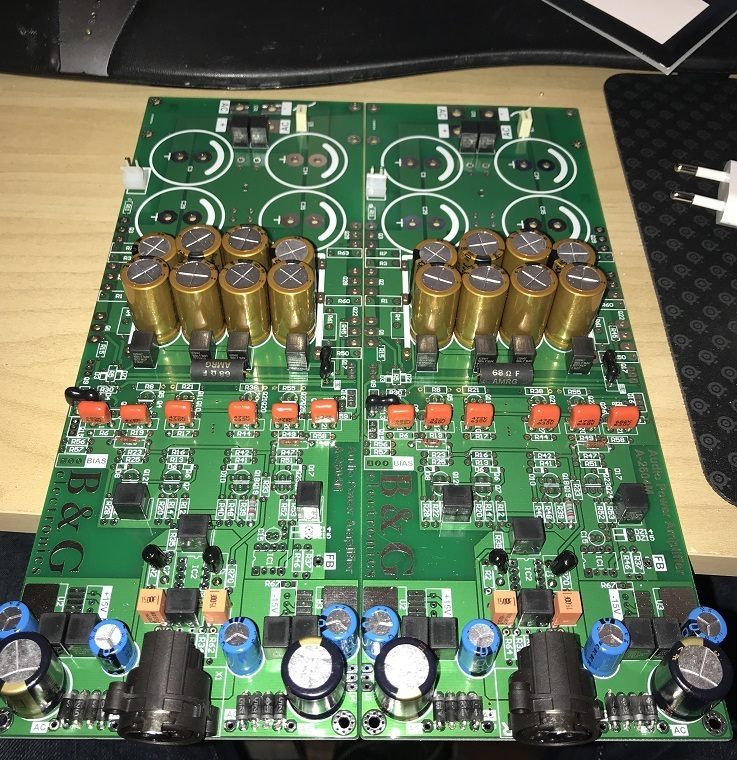

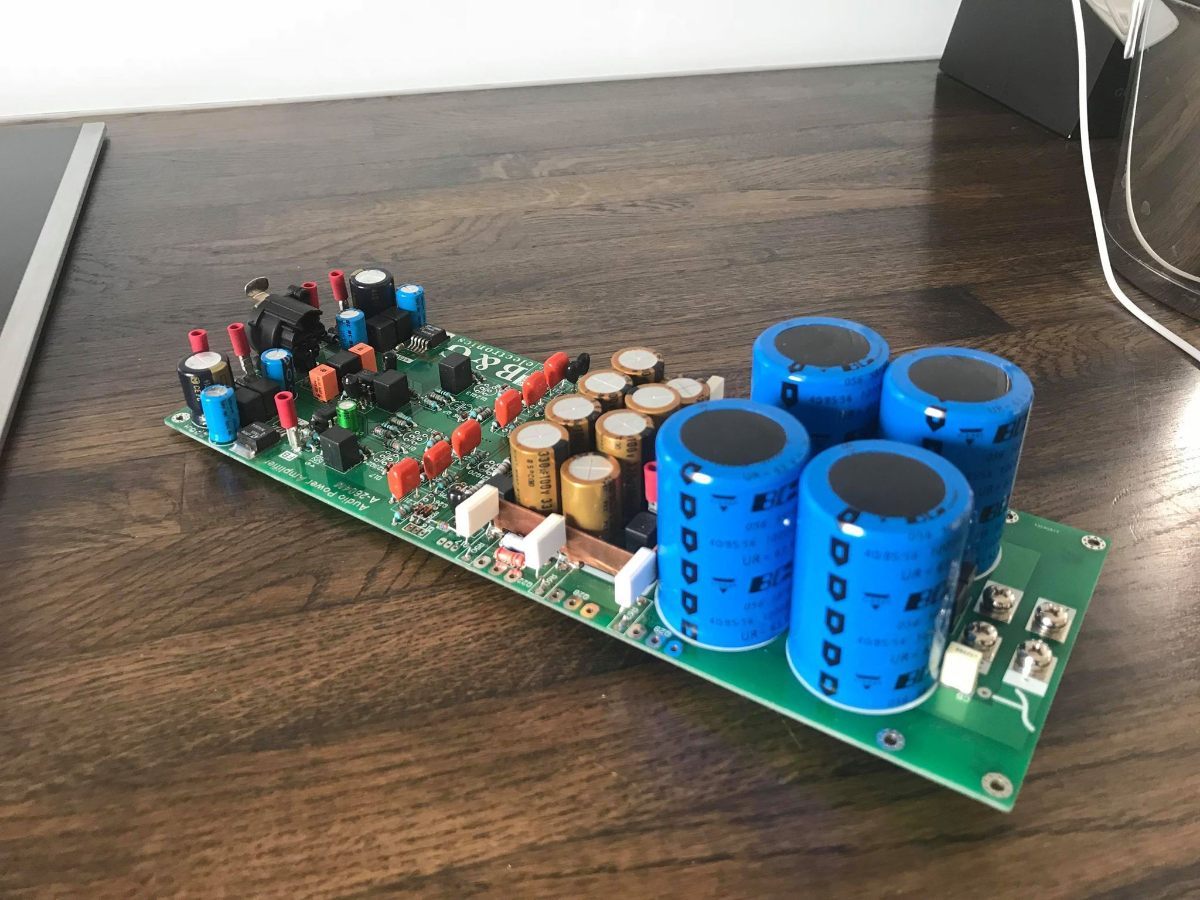

Zamysłem całości było wyeliminowanie wszelkich zbędnych przewodów i skrócenie połączeń. Na jedną płytkę o wymiarach 100 x 275 mm trafił zasilacz główny, mostek prostowniczy, końcówka mocy oraz "wzmacniacz instrumentacyjny" i gniazdo XLR. Jedyne kabelki, to od transformatora do PCB i sygnał wyjściowy. Dodam, że projekt w zamyśle miał pracować jako dual mono i tak się też stało 🙂.

Kolejną modyfikacją było zastosowanie lepszego zasilacza stopnia wejściowego i OPAmpa z niezależnego źródła, bez zbijania napięcia zenerkami i rezystorami z zasilacza stopnia napięciowego. Sygnał sprzężenia zwrotnego do serwa został pobrany bezpośrednio z gniazd głośnikowych obejmując cały wzmacniacz. Tranzystory zostały sparowane do wartości jak najbliższych sobie.

Komponenty użyte nie były wybrane z przypadku:
-zasilacz główny (BCC) i prostownik (soft recovery) od Vishaya,
-rezystory takman węglowe, amtrans metalizowane, Panasonic, węglowe AMR,
-kondensatory orange dropp, Vishay MKP1837, przy silvermica, przu opampie wejściowym Amtransy złote, styroflexy siemensa,
-rezystory emiterowa fukushima jak stosuje accu.
Potencjalnymi elementami do wymiany są Nichicony złote, z resztą bym już nie eksperymentował 🙂.



Wzmacniacz miało okazję usłyszeć niewielkie grono, do którego zalicza się @Muzg, zagrał bardzo dobrze, ale więcej szczegółów Konrad musiałby udzielić z niezależnego położenia 🙂.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[SomekPoland]

Gratulacje! Sam bym chętnie posłuchał kiedyś! Pracowałem nieco w salonie Nautilusa i końcówki mocy Accuphase to jest klasa. Wierzę, że Twój wzmacniacz wcale nie odstaje!

[jurek]

Super! Schemat  toru audio Twojego wzmacniacza jest identyczny z oryginałem?

Nie widzę cewek na wyjściu tak jak jest w oryginale (na oddzielnej płytce). Wzmacniacz potrzebuje opóźnionego załączania głośników?

Edytowane 7 Listopada 2021 przez jurek

[protagoras]

Godzinę temu, jurek napisał:

Super! Schemat  toru audio Twojego wzmacniacza jest identyczny z oryginałem?

Nie widzę cewek na wyjściu tak jak jest w oryginale (na oddzielnej płytce). Wzmacniacz potrzebuje opóźnionego załączania głośników?

Tak, schemat toru jest tożsamy.

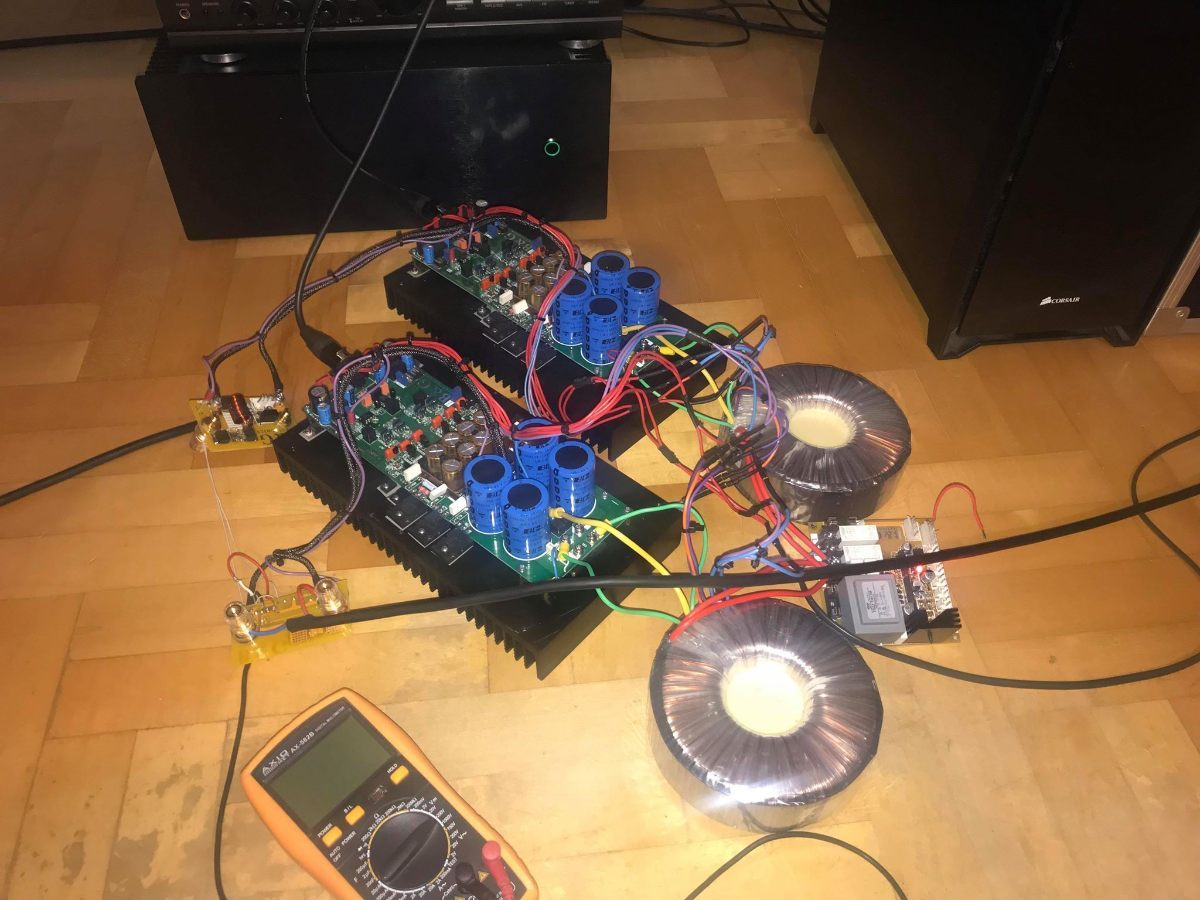

Tak, wzmacniacz posiada sterownik z zabezpieczeniami, softstartem, przekaźnikami głośnikowymi na mosfetach, ale to już oddzielny projekt, na 3 zdjęciu można zauważyć, akurat nie mam zdjęcia lepszego pod ręką 🙂



[Ibmacir]

13 godzin temu, protagoras napisał:

Witam,

Jakiś czas temu budując wzmacniacze na bazie Accu zawsze miałem niedosyt,

Gratuluję projektu. Czy dysponujesz pomiarami? Jaki jest przybliżony koszt? Czy przewidujesz udostępnić projekt na forum lub komercyjnie?

[protagoras]

9 godzin temu, Ibmacir napisał:

Gratuluję projektu. Czy dysponujesz pomiarami? Jaki jest przybliżony koszt? Czy przewidujesz udostępnić projekt na forum lub komercyjnie?

Dziękuję,

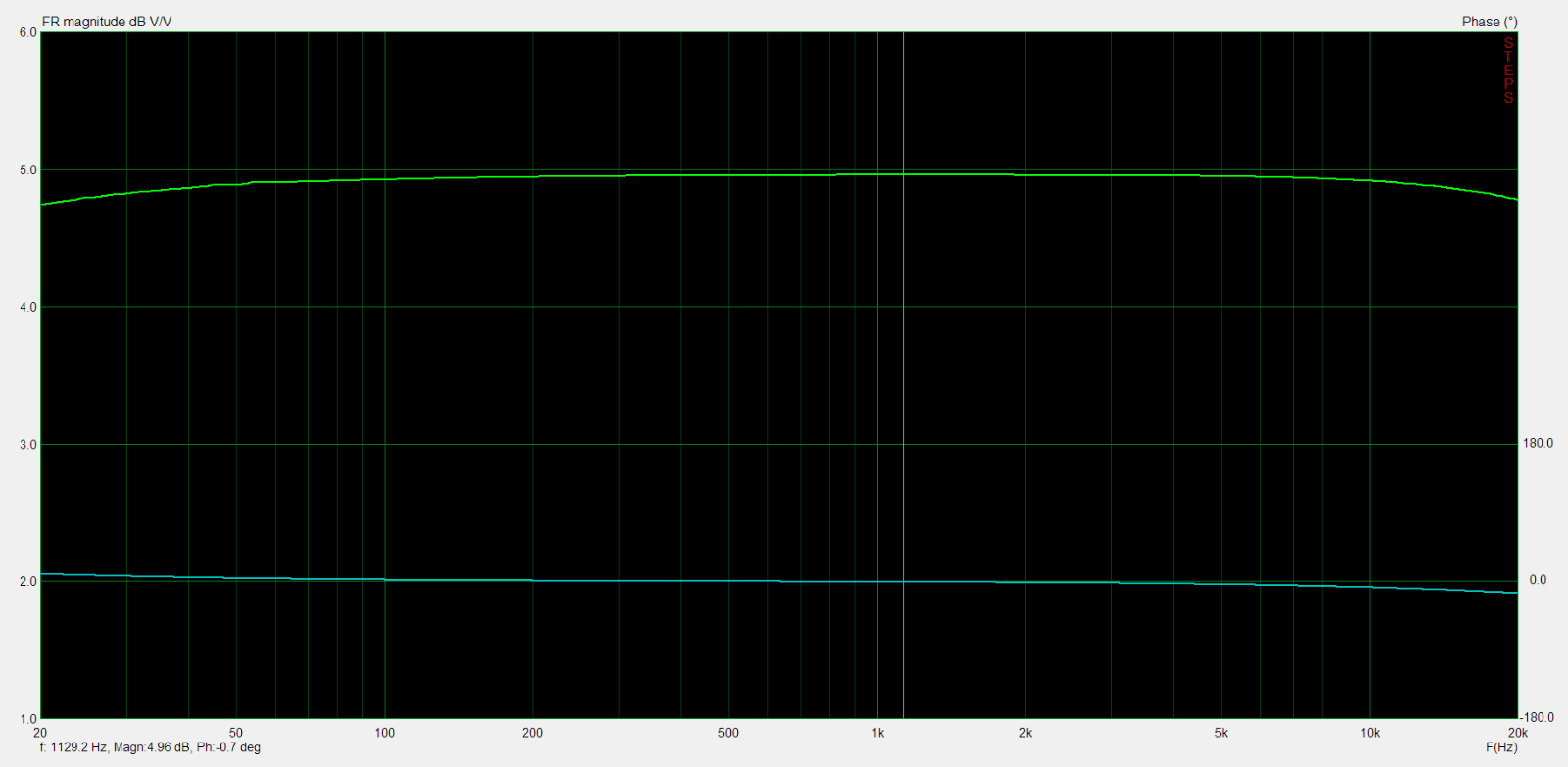

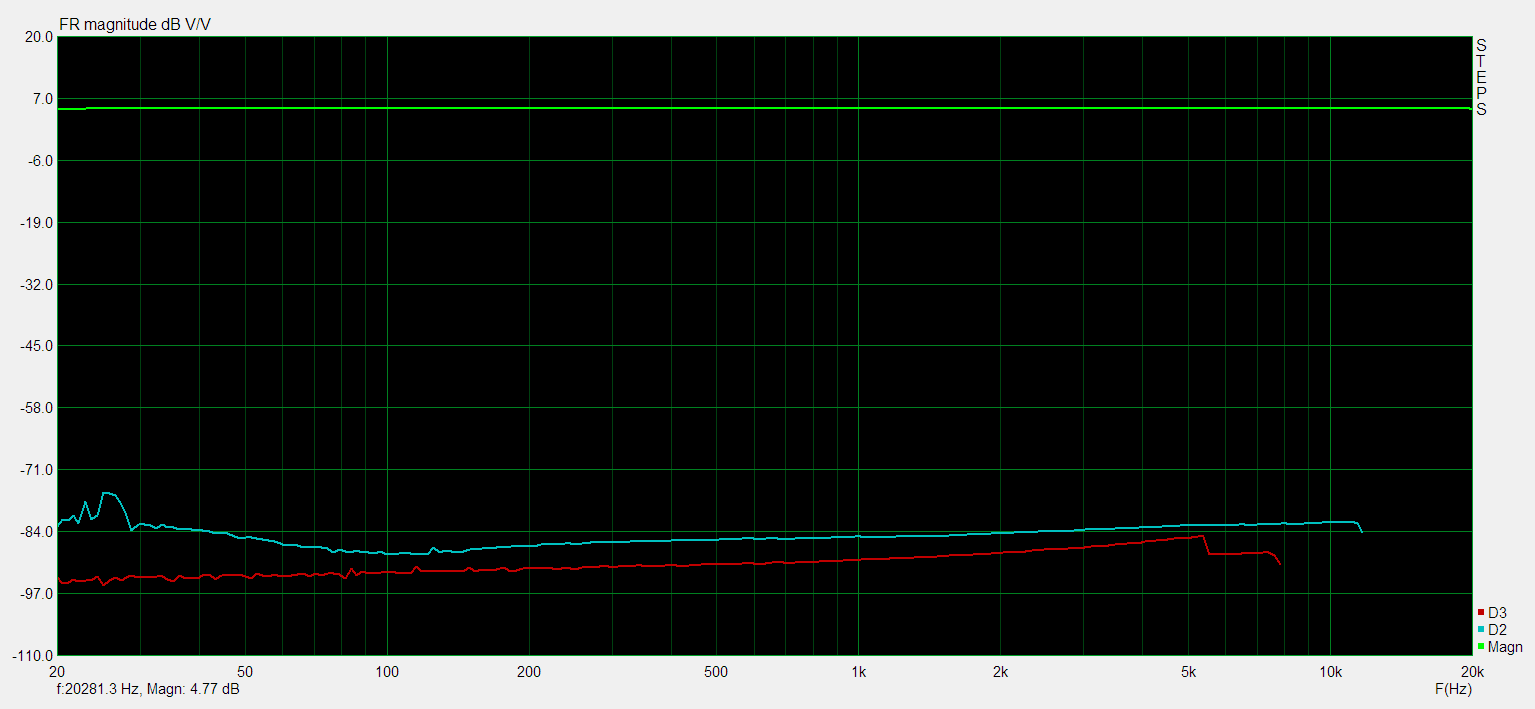

Tak, posiadam pomiary, oto one:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jeżeli zebrałoby się grono chętnych osób, to nie widzę przeciwwskazań 🙂

Najlepiej byłoby od razu zorganizować całe gotowe moduły, żeby grał wzmacniacz tak jak było to w założeniach. Krzemu jest znacznie mniej jak w P7100, transformatory są dwa mniejsze i gabarytowo całość również wychodzi fajnie.

Nie pamiętam dokładnych kosztów, ale z tego co odkopałem na tamtejszy czas transformatory były w okolicach 800 zł już za dwie sztuki. Zasilacz mocy na wyczynowym mostku prostowniczym i świetnych kondensatorach Vishaya BCC wyszedł by w granicach 800 zł, jednak te elementy dostałem od kolegi za pomoc więc odpadły te koszta.  Rezystory i drobnica domyślam się, że koło 1000 zł już na wyczynowych częściach. Do całości jeszcze doszedł koszt sterownika, obudowy i płytek. Tak na tamten czas to wyglądało, czyli nie tak źle za bardzo fajne granie 🙂.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 8 Listopada 2021 przez protagoras

[jamess8]

W tej konstrukcji nie ma dodatkowego wyzszego napięcia na VAS?

[protagoras]

W tej konstrukcji nie ma dodatkowego wyzszego napięcia na VAS?

Jest,
Są trzy napięcia zasilania, stopień mocy, napięciowy, wejściowy :).


Wysłane z iPhone za pomocą Tapatalk

[baxteros]

Witajcie,

Jestem po rozmowie z protagorasem otwieramy listę na płytki oraz komplet części.
Minimalną liczba chętnych przy których może wystartować zamówienie PCB to 3 komplety.
Kompletacją elementów zajmę się ja jeśli to będzie powiedzmy do 5-6 osób chętnych.

1. Baxteros - 1 komplet PCB, 1 komplet elementów.

[protagoras]

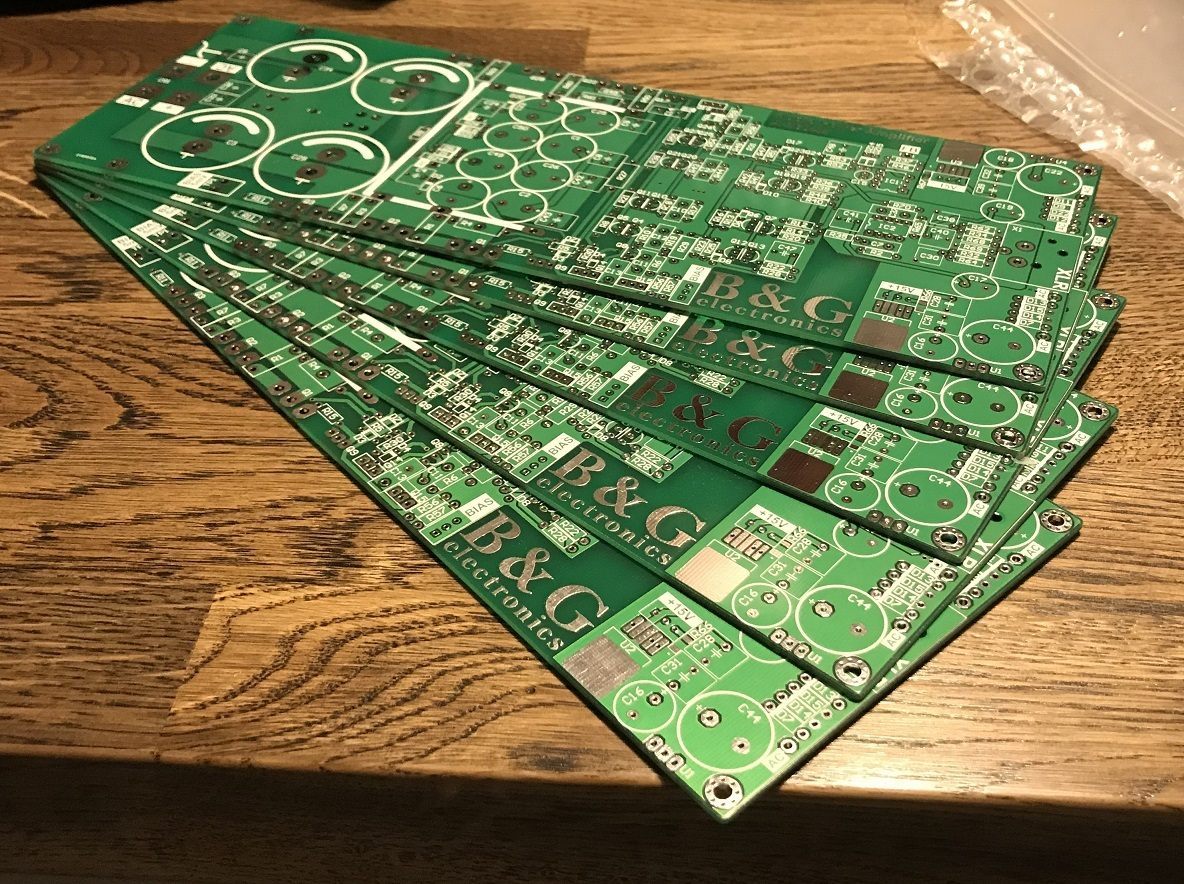

Dla chętnych płytki w wykonaniu:
-laminat 2 mm (standardowo jest 1,6 mm)
-podwójna miedź - 2 oz
-pozłacanie chemiczne
-wymiary 100 x 275 mm

[McGyver]

46 minut temu, protagoras napisał:

-wymiary 100 x 275 mm

Jakie są minimalne wymiary radiatora?


[protagoras]

25 minut temu, McGyver napisał:

Jakie są minimalne wymiary radiatora?


Płytka była projektowana z myślą o umieszczeniu leżąco na radiatorze 165 x 300 mm.

[McGyver]

To wyklucza obudowę 3U, musi być 4U. Szkoda.

[protagoras]

To wyklucza obudowę 3U, musi być 4U. Szkoda.

Wymagało by to raczej sporo gimnastyki, żeby weszło do 3U.


Wysłane z iPhone za pomocą Tapatalk

[McGyver]

Gdyby dać wszystkie trany mocy po jednej stronie PCB to by wlazło.
Oczywiście nie namawiam do robienia projektu od nowa.

[Darodff]

1. Baxteros - 1 komplet PCB, 1 komplet elementów.

2. Darodff - 1 komplet PCB, 1 komplet elementów.

[arczar]

Jak już będzie mniej więcej wiadomo jaka byłaby łączna kwota za elementy (i jakie) to fajnie by było umieścić tutaj taka informację

[protagoras]

14 godzin temu, Ariel616 napisał:

Jak już będzie mniej więcej wiadomo jaka byłaby łączna kwota za elementy (i jakie) to fajnie by było umieścić tutaj taka informację

Przed rozpoczęciem zabrakło najistotniejszych informacji:
-2x PCB końcówki mocy plus dwie szyny miedziane - 300 zł (laminat 2mm, złocenie, podwójna miedź czyli na tak zwanym wypasie)

-Cena elementów jeszcze do rozeznanie, wstępnie zasilacz mocy (8 elektrolitów, 2x mostki postownicze około 1000 zł), reszta części 1500-2000 zł maksymalnie licząc ceny jednostkowe.

Także proszę jeszcze raz o wypowiedź osób, które wpisały się na listę 🙂

Projekt nie powstał w celach zarobkowych, cena PCB obejmuje koszty wytworzenia, mostki miedziane plus na dobrą flaszkę za robotę i poświęcone mnóstwo godzin pracy.

[baxteros]

Ja potwierdzam.

[Darodff]

Też potwierdzam ale komplet pcb plus zwory bez elementów.

[baxteros]

Więc lista wygląda tak

1. Baxteros - 1 komplet PCB, 1 komplet elementów.

2. Darodff - 1 komplet PCB.

[protagoras]

1. Baxteros - 1 komplet PCB, 1 komplet elementów.

2. Darodff - 1 komplet PCB.

3. Protagoras - 1 komplet PCB, 1 komplet elementów.

[Muzg]

1. Baxteros - 1 komplet PCB, 1 komplet elementów.

2. Darodff - 1 komplet PCB.

3. Protagoras - 1 komplet PCB, 1 komplet elementów.

4. Muzg - 1 komplet PCB z mostkami miedzianymi

[protagoras]



1. Baxteros - 1 komplet PCB, 1 komplet elementów.

2. Darodff - 1 komplet PCB.

3. Protagoras - 1 komplet PCB, 1 komplet elementów.

4. Muzg - 1 komplet PCB z mostkami miedzianymi

5. Dla kolegi 1 komplet PCB

Zapisy zbieram do końca listopada, będzie można najprawdopodobniej zapisać się również na sam krzem.

[Darodff]

1. Baxteros - 1 komplet PCB, 1 komplet elementów.

2. Darodff - 1 komplet PCB z (mostkami miedzianymi)

3. Protagoras - 1 komplet PCB, 1 komplet elementów.

4. Muzg - 1 komplet PCB z mostkami miedzianymi

5. Dla kolegi 1 komplet PCB

[protagoras]

1. Baxteros - 1 komplet PCB, 1 komplet elementów.
2. Darodff - 1 komplet PCB z (mostkami miedzianymi)
3. Protagoras - 1 komplet PCB, 1 komplet elementów.
4. Muzg - 1 komplet PCB z mostkami miedzianymi
5. Dla kolegi 1 komplet PCB

Mostek jest w komplecie z PCB :)


Wysłane z iPhone za pomocą Tapatalk

[arczar]

Jakie są zalecenia co do mocy i napięć traf/a?

[protagoras]

9 godzin temu, arczar napisał:

Jakie są zalecenia co do mocy i napięć traf/a?

 Wzmacniacz potrzebuje dwa transformatory ponieważ jest to konstrukcja Dual Mono 🙂
