Preamp Aikido i brum

ba5tek

Przez ba5tek ,
w DIY

 Udostępnij
Tematy
  • Pokaż nowe odpowiedzi

    • Rekomendowane odpowiedzi

    kinimod Poszukiwacz

    kinimod

    Opublikowano
    Opublikowano
    7 godzin temu, ba5tek napisał:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )  - schemat jest tu.
    Jak walczyłem wcześniej z brumami, etc. to zauważyłem, że masy części anodowej i żarzenia nie są ze sobą połączone. Zrobiłem mostek i na tamten czas była poprawa. Mostek jest do dziś, ale wg schematu nie powinno go być. Może teraz to jest ten kłopot?

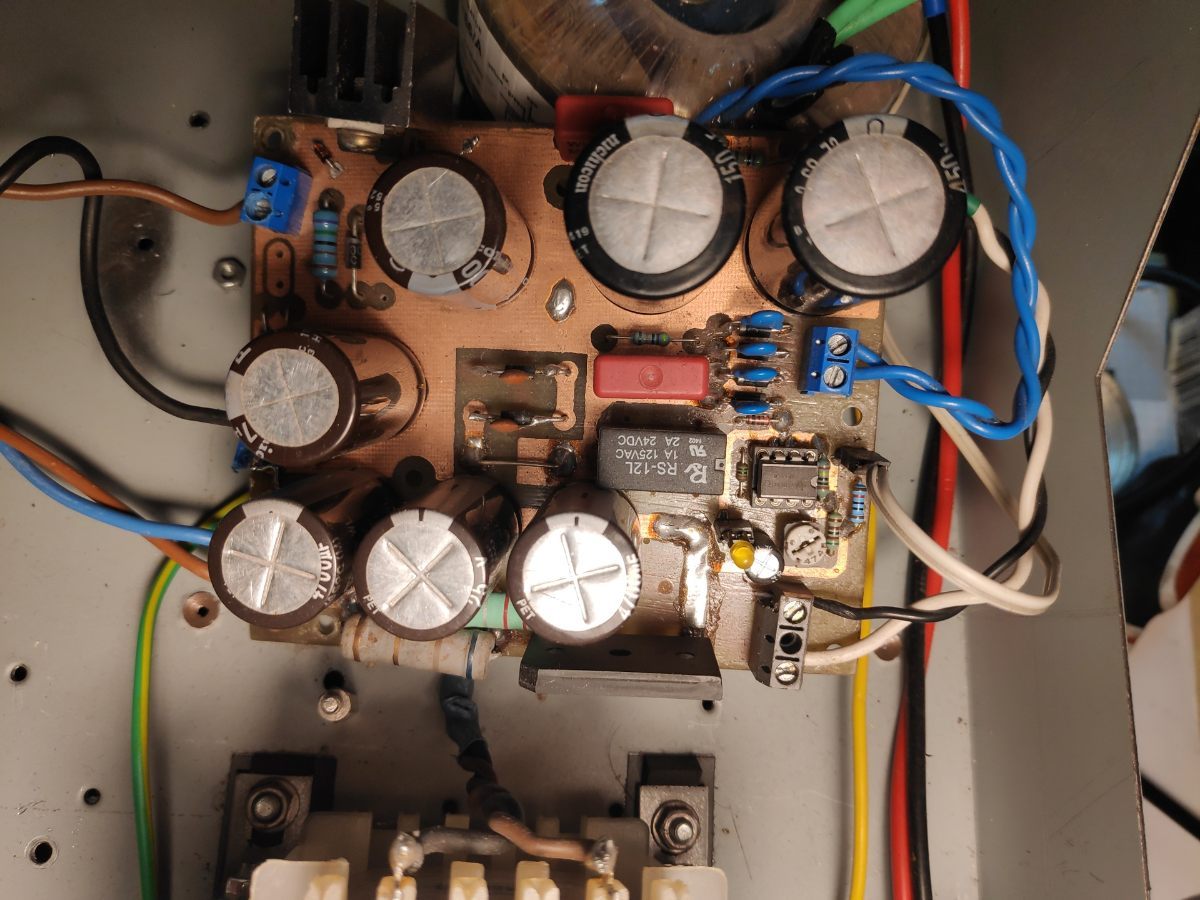

    Zrób jeszcze zdjęcie płytki zasilacza od spodu aby dokładnie wiedzieć co to za zasilacz.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    ba5tek Współtwórca

    ba5tek

    Opublikowano
    • Autor
    Opublikowano

    Proszę bardzo.



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    kinimod Poszukiwacz

    kinimod

    Opublikowano
    Opublikowano

    Zasilacz jest z pierwszego schematu.

    Proponuję ominąć stabilizację i zasilanie anodowe podłączyć w zaznaczonym na zdjęciu punkcie. Wtedy sprawdzimy  i wyeliminujemy ewentualny szum przegrzanego tranzystora stabilizującego. Spokojnie możesz lutować nic się nie stanie. Zasilanie anodowe będzie tylko kilkanaście volt większe.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    ba5tek Współtwórca

    ba5tek

    Opublikowano
    • Autor
    Opublikowano

    Głowa mi paruje. Dla upewnienia.
    @kinimod Ten oto zaznaczony przeze mnie przewód do "Twojego" punktu, zgadza się?

    A masy rozpiąć, które spiąłem?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    kinimod Poszukiwacz

    kinimod

    Opublikowano
    Opublikowano
    Godzinę temu, ba5tek napisał:

    Głowa mi paruje. Dla upewnienia.
    @kinimod Ten oto zaznaczony przeze mnie przewód do "Twojego" punktu, zgadza się?

    A masy rozpiąć, które spiąłem?



    Do punktu zaznaczonego na zielono przylutuj przewód ten, który jest zaznaczony na czerwono. Masy zostaw.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    ba5tek Współtwórca

    ba5tek

    Opublikowano
    • Autor
    Opublikowano
    2 godziny temu, kinimod napisał:

    Do punktu zaznaczonego na zielono przylutuj przewód ten, który jest zaznaczony na czerwono. Masy zostaw.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Niestety do szumu doszedł brum...

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    kinimod Poszukiwacz

    kinimod

    Opublikowano
    Opublikowano

    Poskładaj tak jak było wcześniej.

    Ostatnią zmianą jaką bym wprowadził w tym zasilaczu to zwiększenie dwukrotne pojemności filtrującej zasilanie anodowe.



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    ba5tek Współtwórca

    ba5tek

    Opublikowano
    • Autor
    Opublikowano

    Dla eksperymentu usunąłem zwore mas w zasilaczu, ale nic to nie dało oprócz pogorszenia efektu. Zaczęło wchodzić na głośnik niskotonowy....
