Preamp Aikido i brum


ba5tek
 Udostępnij

Rekomendowane odpowiedzi

3 godziny temu, ba5tek napisał:

To zrobię pomiary jeszcze raz wykorzystując interfejs audio i zobaczymy.



Tylko nie usmaż interfejsu. Najpierw podłącz, potem włącz (tak na wszelki wypadek). No i tłumik i wejście symetryczne.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

nagrywamy.com

Odnośnik do komentarza
Udostępnij na innych stronach
35 minut temu, ba5tek napisał:

Heh, to się przestraszyłem teraz. Z tamtych pomiarów wreszcie coś widać czy nie?

Ostatnie rysunki coś pokazywały przed edycją, zmieniłeś je na szum 😉

Nie masz się czego bać, zrób na wszelki wypadek tłumik typu dwa oporniki po kilkadziesiąt kilo szeregowo na każdej linii i wchodź do interfejsu na wejście liniowe na tip i ring, masę zostawiając w powietrzu.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

nagrywamy.com

Odnośnik do komentarza
Udostępnij na innych stronach

Strach wziął górę. Zrobiłem to z karty wbudowanej. Ostatnie wyniki poniżej.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

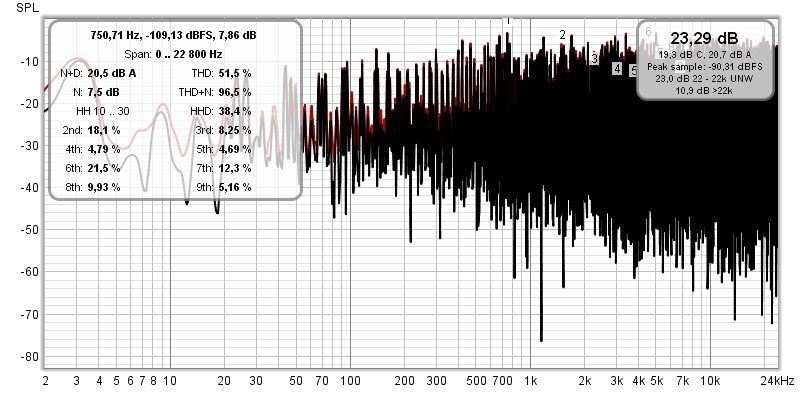

1940 sama końcówka.jpg

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
18 minut temu, ba5tek napisał:

No kurde, to co mogę jeszcze zrobić?🤷

Nie wiem, może podłączyć?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

nagrywamy.com

Odnośnik do komentarza
Udostępnij na innych stronach

Pokaż jak masz zmontowany przewód do pomiarów. Wtyczka powinna być 3,5 " jack stereo. Z drugiej strony mogą być gołe druty tylko trzeba pamiętać o poprawnym podłączeniu. Resztę ustawi się w programie.

Zamieszczam przykładowy szum wzmacniacza. To co nam zamieściłeś to nie jest szum wzmacniacza tylko własne szumy karty dźwiękowej ponieważ dalej komputer i oprogramowanie nie ma sygnału do analizy. Czyli jest problem z połączeniem.



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Mały jack stereo. Na jego tip podany + zacisku głośnikowego, ring pusty, reszta to - zacisku głośnikowego.

Chyba,że ring ma iść też do - ....

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez ba5tek
Odnośnik do komentarza
Udostępnij na innych stronach
1 godzinę temu, ba5tek napisał:

Tip połączyłem z ringiem i te same wyniki. Zamiana kanałów nic nie daje. Co robię nie tak?

A to nie jest jeden mini jack zintegrowany mikrofon i słuchawki?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

nagrywamy.com

Odnośnik do komentarza
Udostępnij na innych stronach

Nie. Zrobiłem przewód z przewodu mikrofonowego (korzystając z jednego przewodu sygnałowego i masy) oraz miniJacka. W lapku nie mam wejścia mikrofonowego i wpinam palca USB, który umożliwia wpięcie mic.

Jestem rozbity...

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
13 minut temu, ba5tek napisał:

Nie. Zrobiłem przewód z przewodu mikrofonowego (korzystając z jednego przewodu sygnałowego i masy) oraz miniJacka. W lapku nie mam wejścia mikrofonowego i wpinam palca USB, który umożliwia wpięcie mic.

Jestem rozbity...

Po pierwsze masz wejście mikrofonowe, właśnie zintegrowane z wyjściem, jak w telefonach. Po drugie wejście mikrofonowe w komputerach nie nadaje się niczego. Po trzecie wygląda, że korzystasz z wejścia mikrofonowego przez jakiś interfejsik, czy wybrałeś go jako wejście w REW? Po czwarte masz interfejs, który to wszystko elegancko ogarnie. Po piąte jesteśmy w wątku diy, podłączenie tego wszystkiego nie powinno stanowić problemu.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

nagrywamy.com

Odnośnik do komentarza
Udostępnij na innych stronach

Nie mam zintegrowanego wejścia z słuchawkami. Mam taki interfejs USB z rozdzielonymi mikrofonem i słuchawkami. Wybrałem go jako wejście. Niestety w sb na tydzień wyjeżdżam i przez chwilę. IE będę miał jak badać mój problem. Jutro może rzutem na taśmę znajdę rezystory na tłumik i coś znów wykombinuje. Pozdrawiam.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
  • 2 tygodnie później...
W dniu 8.08.2023 o 17:27, przemak napisał:

KONIECZNIE używaj wejścia symetrycznego. Jeżeli liniowe jest niesymetryczne (bywa) zrób tłumik i wchodź na mikrofonowe.

Cześć!
Wróciłem z urlopu naładowany energią i odwagą. Do interfejsu w wejście combo (xlr z jack) włożyłem Jacka stereo, na drugim końcu na "plusach" tłumiki po 30 kOhm na stronę i podłączyłem je odpowiednio na zaciski wyjściowe końcówki mocy.

Masę (-) pominąłem i nie podłączyłem.

Poniżej wyniki badań. Chyba tym razem lepiej mi poszło - mam nadzieję:)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

końcówka mocy sama kanał L.jpg

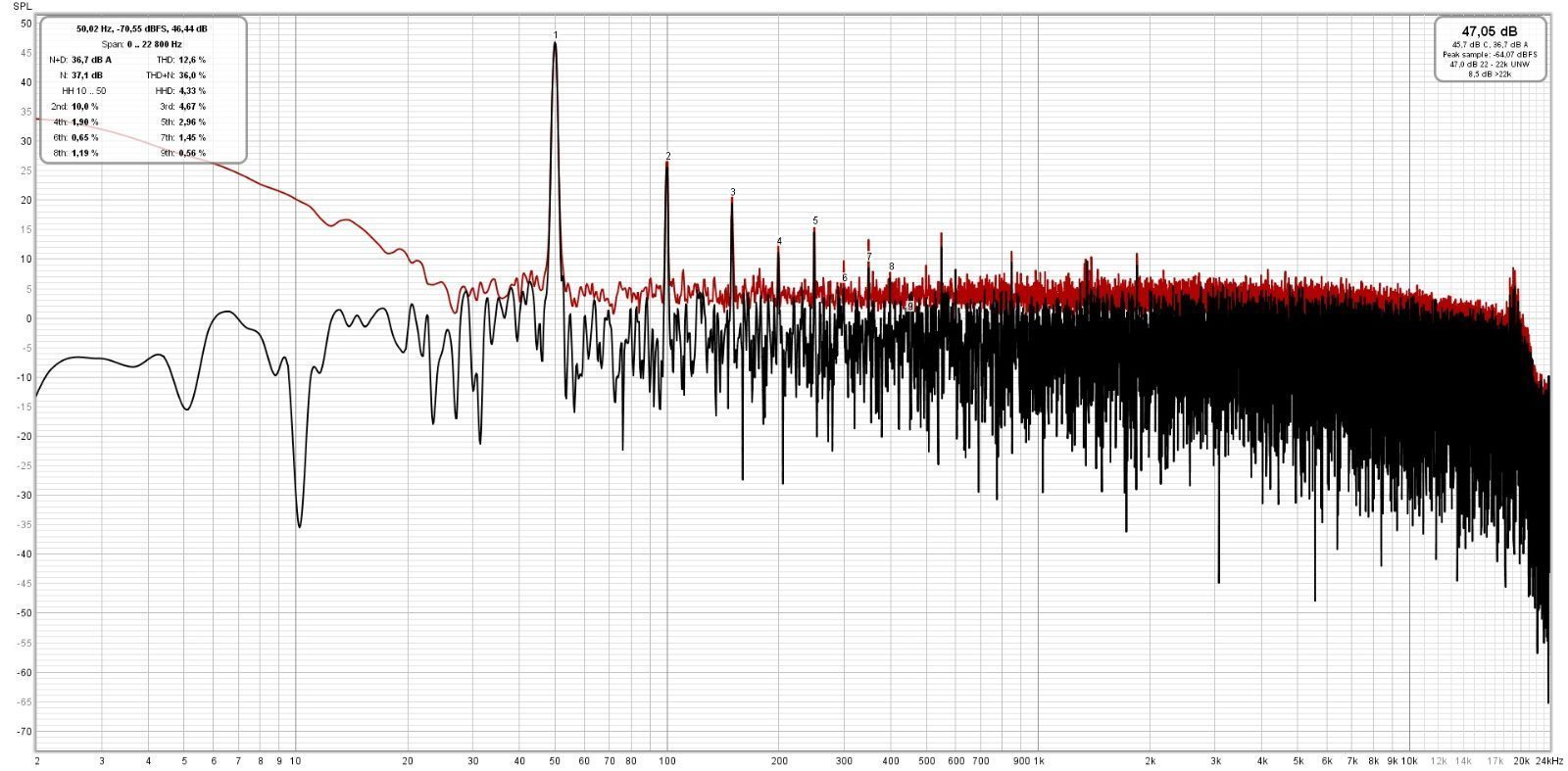

końcówka z pre kanał R.jpg

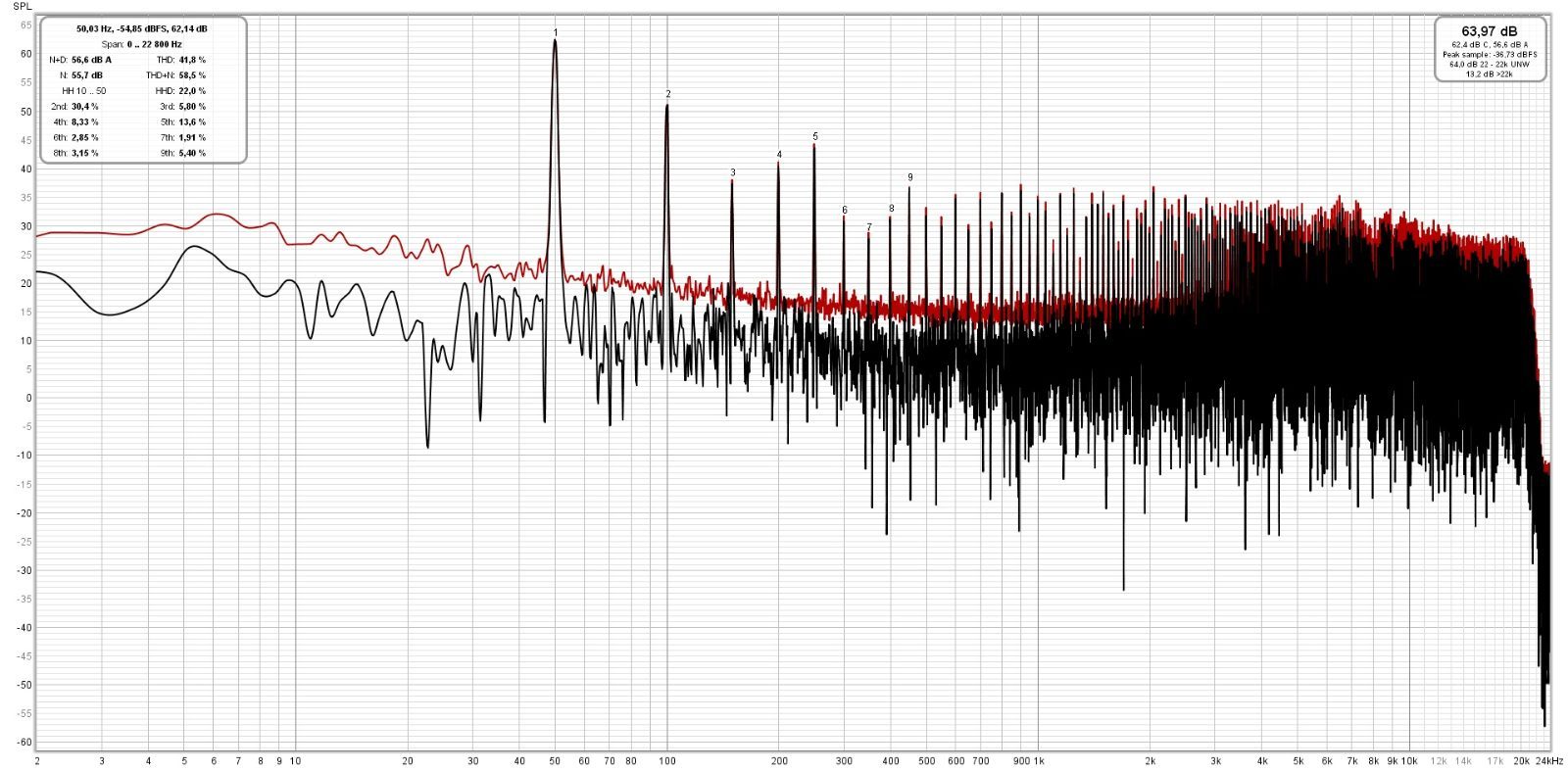

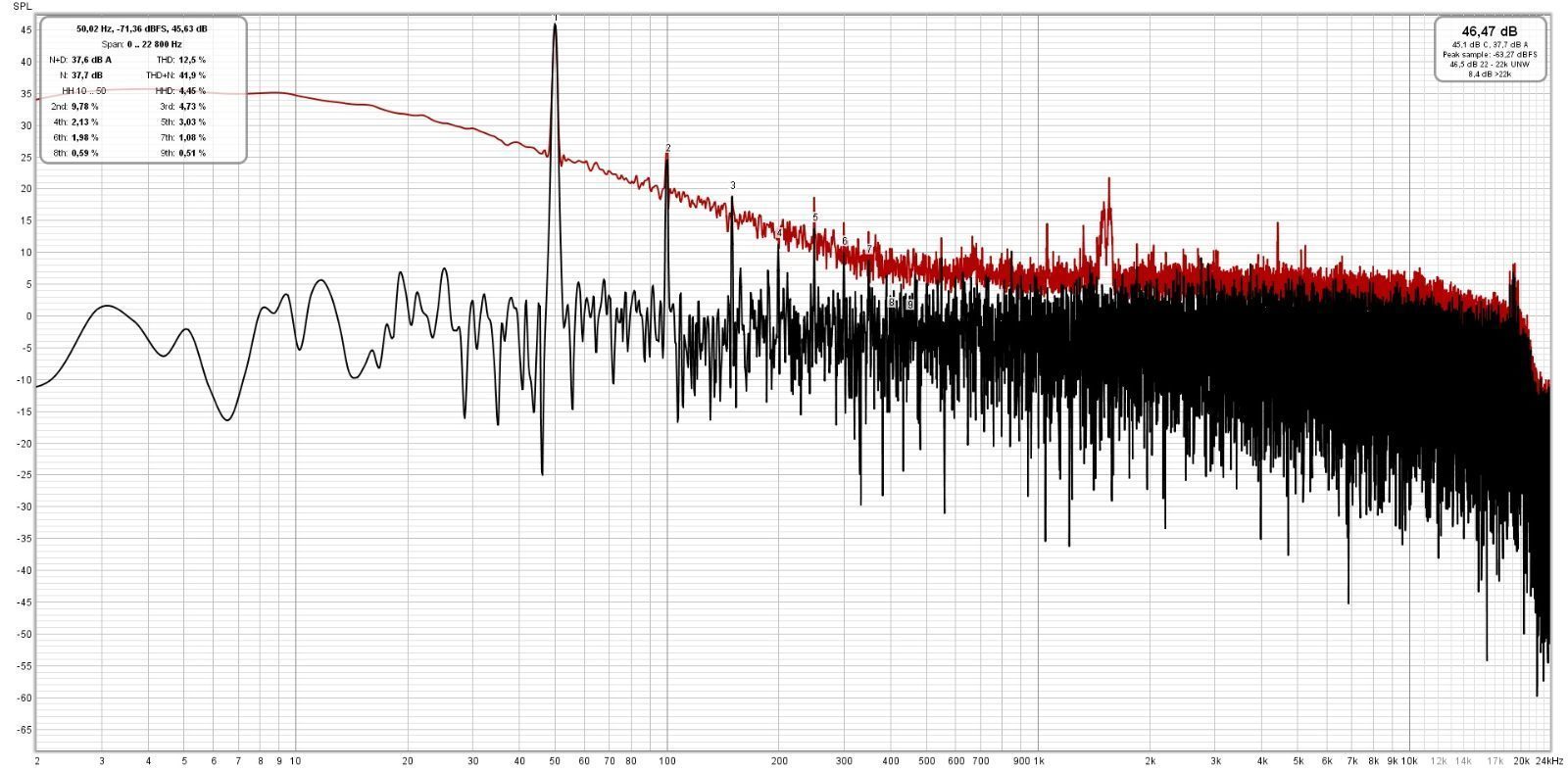

końcówka z pre kanał L.jpg

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
8 godzin temu, ba5tek napisał:

Cześć!
Wróciłem z urlopu naładowany energią i odwagą. Do interfejsu w wejście combo (xlr z jack) włożyłem Jacka stereo, na drugim końcu na "plusach" tłumiki po 30 kOhm na stronę i podłączyłem je odpowiednio na zaciski wyjściowe końcówki mocy.

Masę (-) pominąłem i nie podłączyłem.

Poniżej wyniki badań. Chyba tym razem lepiej mi poszło - mam nadzieję:)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Super. Już coś wiemy i to dużo :).

Teraz wejście końcówki czyli + zwierasz do masy i zrobisz jeszcze jeden pomiar.







Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Super. Już coś wiemy i to dużo :).

Teraz wejście końcówki czyli + zwierasz do masy i zrobisz jeszcze jeden pomiar.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Ok. Znalazłem swój błąd w pomiarach. Szczęście, że spojrzałem na sprzęt, bo ja głupi, nie podpiąłem pre do pomiarów - tylko prąd ;/

Ale zrobiłem już dobrze.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

końcówka mocy zwarte wejście kanał L.jpg

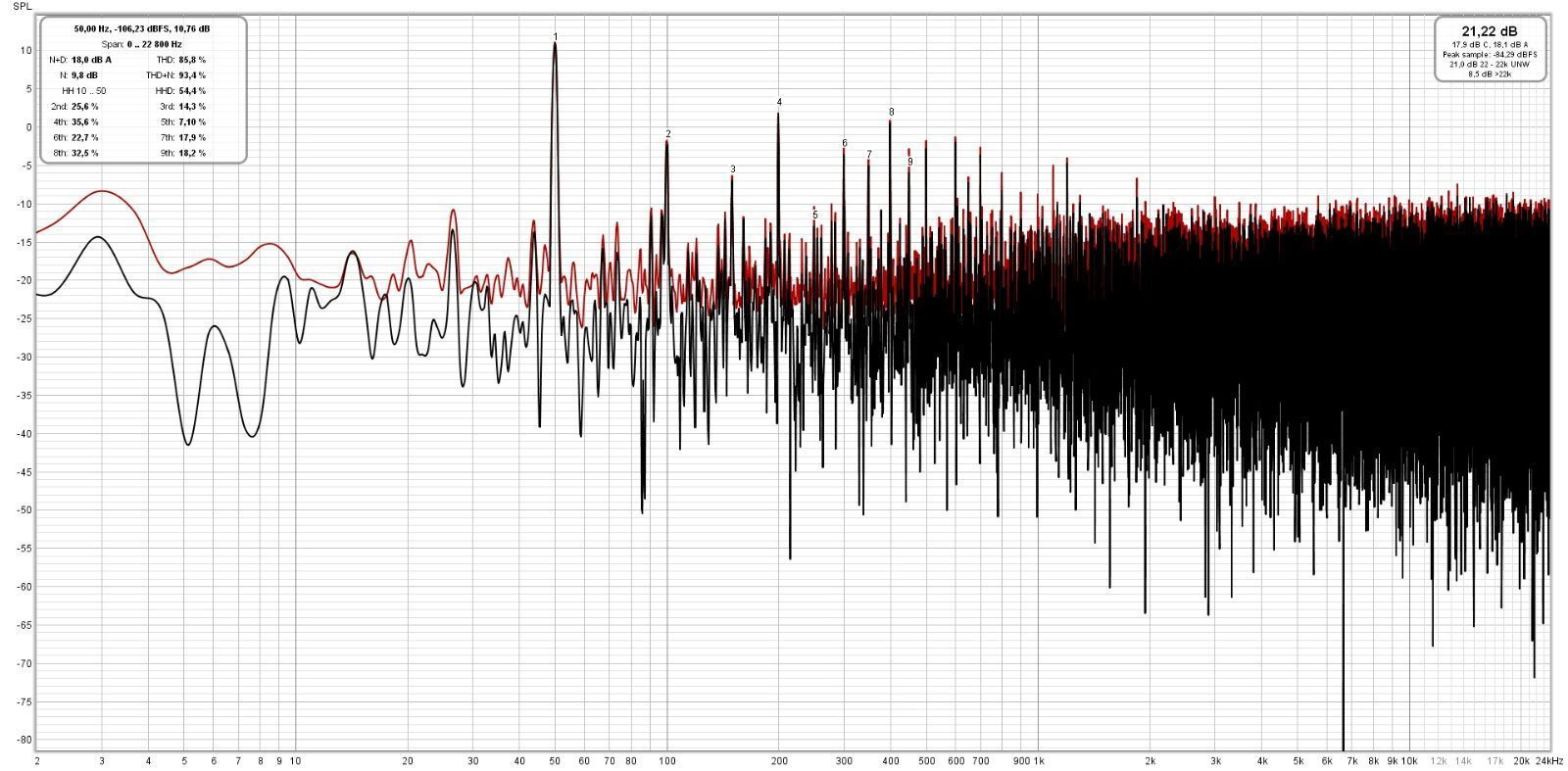

końcówka z pre kanał R.jpg

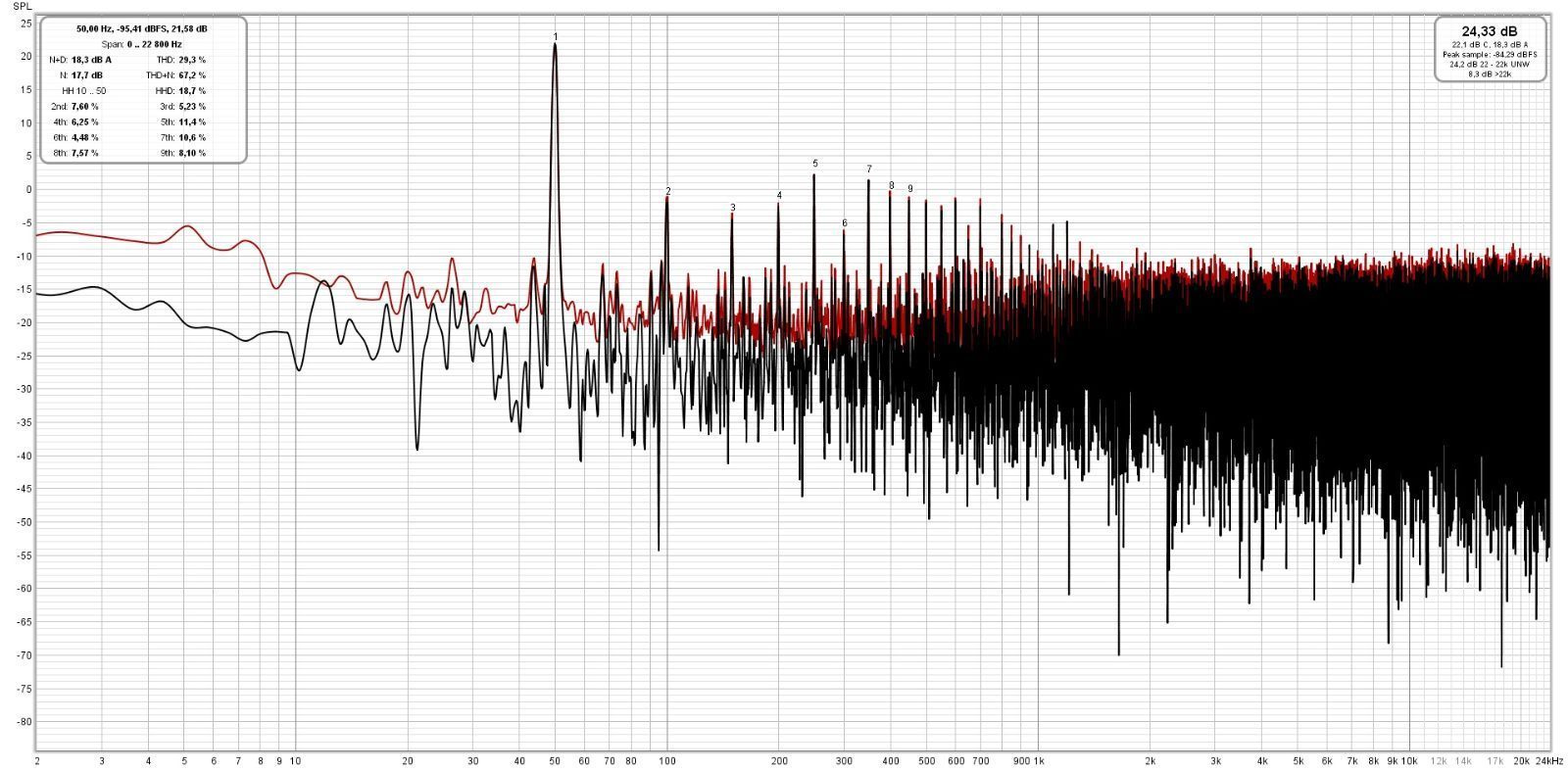

końcówka z pre kanał L.jpg

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Teraz proszę cie opisz te 4 pomiary. Które są z pre, które ze zwarciem do masy. Na razie widzę tylko wykresy i nie wiem co jest co.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez kinimod
Odnośnik do komentarza
Udostępnij na innych stronach

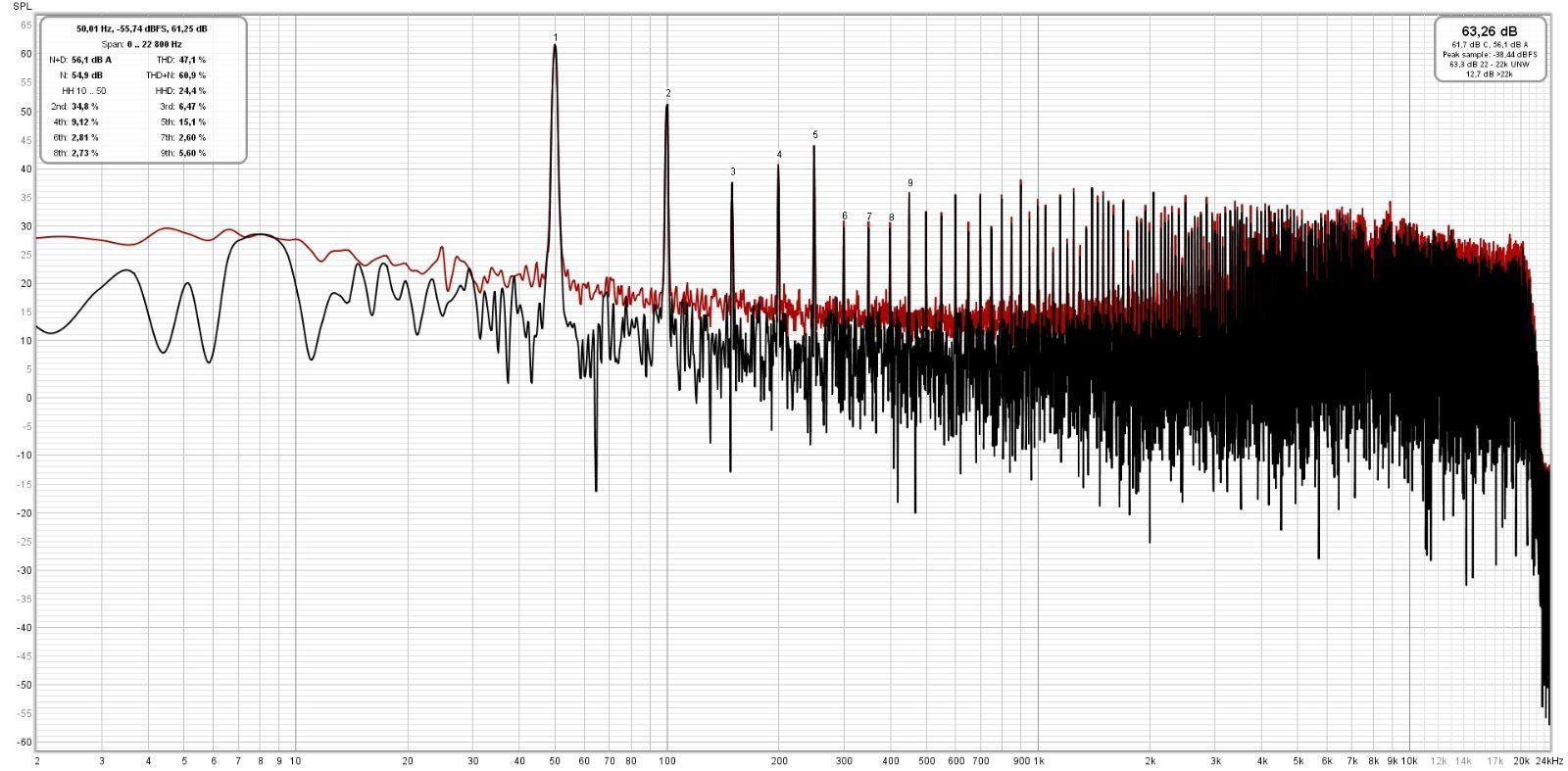

1. końcówka mocy sama kanał L

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

2. końcówka mocy sama kanał R


3. końcówka mocy zwarte wejście kanał L


4. końcówka mocy zwarte wejście kanał R


5. końcówka z pre kanał L

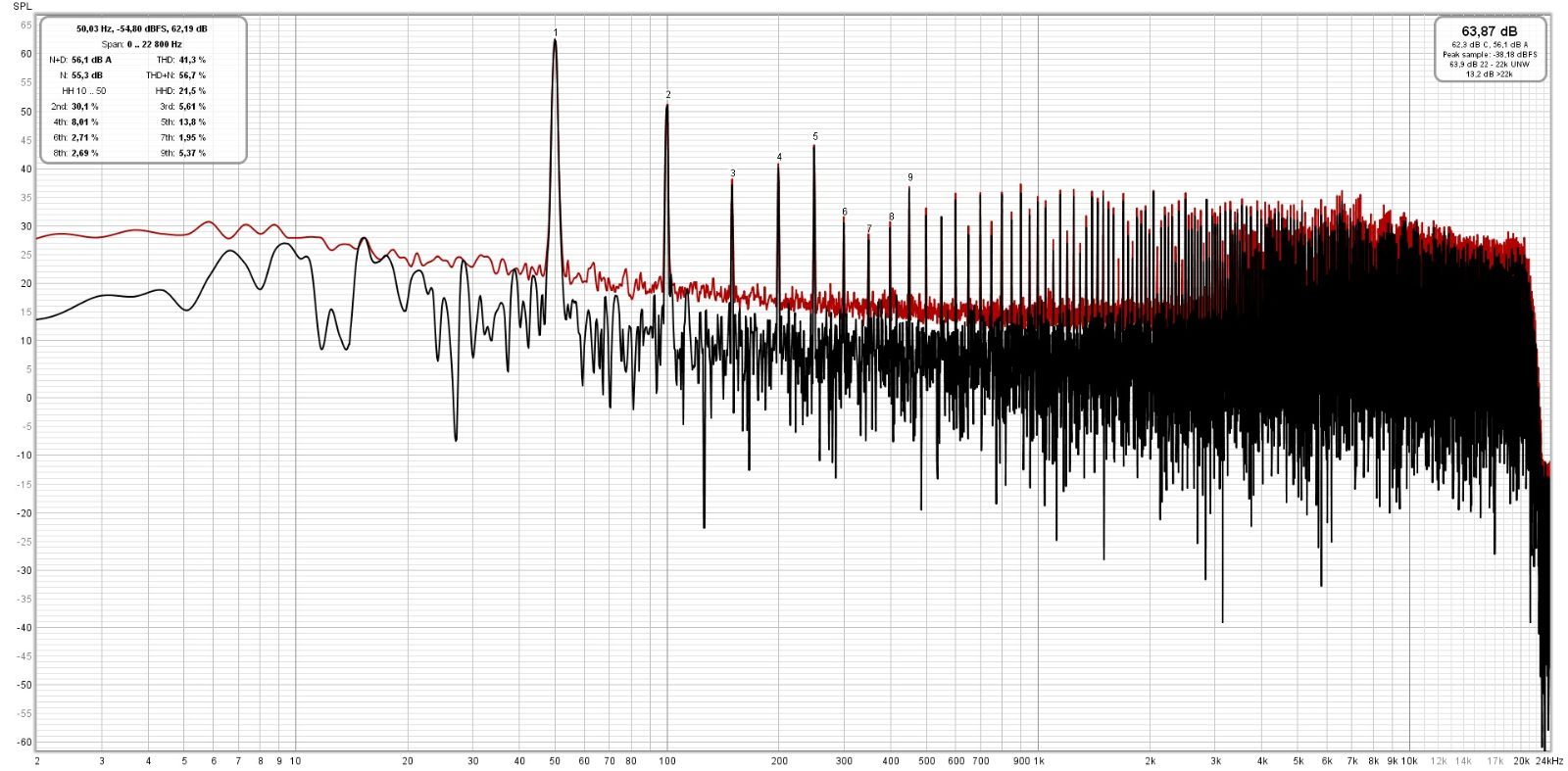

6. końcówka z pre kanał R


Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Na screenach widać że sama końcówka dość mocno szumi na wysokich częstotliwościach. Po podłączeniu do pre widać że jest dobrze, szum i brum w normie.

Jaki masz interfejs audio i jakie kolumny?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Interfejs: Steinberg - UR22 mkII
Kolumny diy i z innymi zestawami zachowują się bardzo dobrze.

Jak sama końcówka działa to jest cisza, ale w połączeniu z pre jest ten szum...

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
9 minut temu, ba5tek napisał:

Interfejs: Steinberg - UR22 mkII
Kolumny diy i z innymi zestawami zachowują się bardzo dobrze.

Jak sama końcówka działa to jest cisza, ale w połączeniu z pre jest ten szum...

Chyba źle opisałeś zdjęcia z wynikami pomiarów, ponieważ piszesz że po podłączeniu jest szum a na screenach widać duży szum samej końcówki.

Tak czy inaczej przyczyny trzeba szukać w preampie.

Pierwszą rzeczą do sprawdzenia jest temperatura tranzystora stabilizującego zasilanie anodowe lamp (ten z radiatorem). Najlepiej pirometrem lub delikatnie jakąś termoparą po 30 minutach działania pre.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez kinimod
Odnośnik do komentarza
Udostępnij na innych stronach
59 minut temu, kinimod napisał:

na screenach widać duży szum samej końcówki.

W sumie to nie wiadomo, bo nie ma żadnego odniesienia...

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

nagrywamy.com

Odnośnik do komentarza
Udostępnij na innych stronach
59 minut temu, kinimod napisał:

Pierwszą rzeczą do sprawdzenia jest temperatura tranzystora stabilizującego zasilanie anodowe lamp (ten z radiatorem). Najlepiej pirometrem lub delikatnie jakąś termoparą po 30 minutach działania pre.

Ale ma pracować sobie po prostu jałowo?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
16 minut temu, ba5tek napisał:

Ale ma pracować sobie po prostu jałowo?

Tak ma pracować jałowo. Lampy zamontowane.

Czy masz lepszy schemat tego zasilacza preampu ?

17 minut temu, przemak napisał:

W sumie to nie wiadomo, bo nie ma żadnego odniesienia...

Przed i po podłączeniu do pre. Tyle  wystarcza. Poza tym różnica jest słyszalna. Możesz ponadto porównać do wykresu szumu który wcześniej zamieściłem.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )  - schemat jest tu.
Jak walczyłem wcześniej z brumami, etc. to zauważyłem, że masy części anodowej i żarzenia nie są ze sobą połączone. Zrobiłem mostek i na tamten czas była poprawa. Mostek jest do dziś, ale wg schematu nie powinno go być. Może teraz to jest ten kłopot?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
15 minut temu, Daniel_68412 napisał:

@ba5tek tak z biodra zapytam - masy przypadkiem do PE nie masz spiętej?

Ogólnie w domu mam 2-przewodową sieć i bolec mam uzerowiony. Dodatkowo w pre na ten czas odłączone jest "PE", które po podłączeniu nic nie zmienia. Masa zasilacza idzie przez RC na obudowę.

Końcówka ma "PE" na obudowie.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez ba5tek
Odnośnik do komentarza
Udostępnij na innych stronach
  • Pokaż nowe odpowiedzi
  • Dołącz do dyskusji

    Możesz dodać zawartość już teraz a zarejestrować się później. Jeśli posiadasz już konto, zaloguj się aby dodać zawartość za jego pomocą.
    Uwaga: Twój wpis zanim będzie widoczny, będzie wymagał zatwierdzenia moderatora.

    Gość
    Dodaj odpowiedź do tematu...

    ×   Wklejono zawartość z formatowaniem.   Przywróć formatowanie

      Dozwolonych jest tylko 75 emoji.

    ×   Odnośnik został automatycznie osadzony.   Przywróć wyświetlanie jako odnośnik

    ×   Przywrócono poprzednią zawartość.   Wyczyść edytor

    ×   Nie możesz bezpośrednio wkleić grafiki. Dodaj lub załącz grafiki z adresu URL.

     Udostępnij



    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.
    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.

    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat.
