Preamp Aikido i brum

[Daniel_68412]

46 minutes ago, ba5tek said:

Podłączyłem kompakt pod końcówkę i gra wszystko dobrze, ale z brumem.

brumi 50hz czy 100hz?

a jak podłączysz aikido do czegoś co jest sprawdzone to brumi?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ba5tek]

Wg telefonu brumi 199Hz. Nie mam teraz możliwości spiąć aikido z czymś innym...

Obrócenie wtyczki w CD nic nie dało...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Daniel_68412]

39 minutes ago, ba5tek said:

Wg telefonu brumi 199Hz.

Takie cuda to se ne znaju.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ba5tek]

1 minutę temu, Daniel_68412 napisał:

Takie cuda to se ne znaju.

Można strzelać,że wielokrotność 50 albo 100 Hz🤩🤣

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pataus]

200hz to coś z filtrowaniem w zasilaczu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Daniel_68412]

No ale dziwne ze nie 100

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ba5tek]

28 minut temu, pataus napisał:

200hz to coś z filtrowaniem w zasilaczu.

Że kondziory padają?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

jakieś nowe wieści z pola bitwy?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ba5tek]

A więc tak.
Ustał brum na gołej końcówce, ale chcę ją jeszcze dopracować wg linku, który zniknął z tego tematu, a mianowicie:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Czekam na części i jutro w nocy liczę na to,że uda mi się skończyć.

To teraz spróbuj podłączyć potencjometr. Najlepiej pojedynczymi drucikami/kabelkami zgodnie z jego pinoutem. Jeśli przydźwięk się zwiększy, spróbuj zaekranować połączenie, podłączając ekran do masy ukladu tylko od strony płytki.

Dodatkowo, dziś w preampie podmienię zwykłe kabelki na łączeniu POT-AIKIDO na mikrofonowe, aby móc je zaekranowac od strony płytki i zobaczę co się stanie. Dam oczywiście znać.

Pozdrawiam wszystkich z placu boju!

Wysłane z mojego POCOPHONE F1 przy użyciu Tapatalka

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ba5tek]

W dniu 4.04.2022 o 15:31, ba5tek napisał:



Końcówka mocy generuje grobową ciszę! Ale niestety po podłączeniu nawet jednego IC zaczyna się mały brum. Drugi koniec IC jest luźny....

Nie miałem podpiętego bolca pod obudowę. Podłączyłem go (mimo braku prawdziwego PE) i brum dużo przycichł 💪

Niestety po podłączeniu Aikido zaczyna pierdzieć...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[toptwenty]

14 godzin temu, ba5tek napisał:

Podłączyłem go (mimo braku prawdziwego PE)

Nie masz nigdzie w mieszkaniu dojścia do prawdziwego uziemienia?

Spróbuj z kaloryferem...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ba5tek]

3 minuty temu, toptwenty napisał:

Nie masz nigdzie w mieszkaniu dojścia do prawdziwego uziemienia?

Spróbuj z kaloryferem...

Nie mam właśnie....🤷

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pyza666]

23 hours ago, toptwenty said:

Nie masz nigdzie w mieszkaniu dojścia do prawdziwego uziemienia?

Spróbuj z kaloryferem...

Za porady z kaloryferem powinien być ban. Będziesz ponosił odpowiedzialność jak komuś się stanie krzywda albo ktoś zginie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ba5tek]

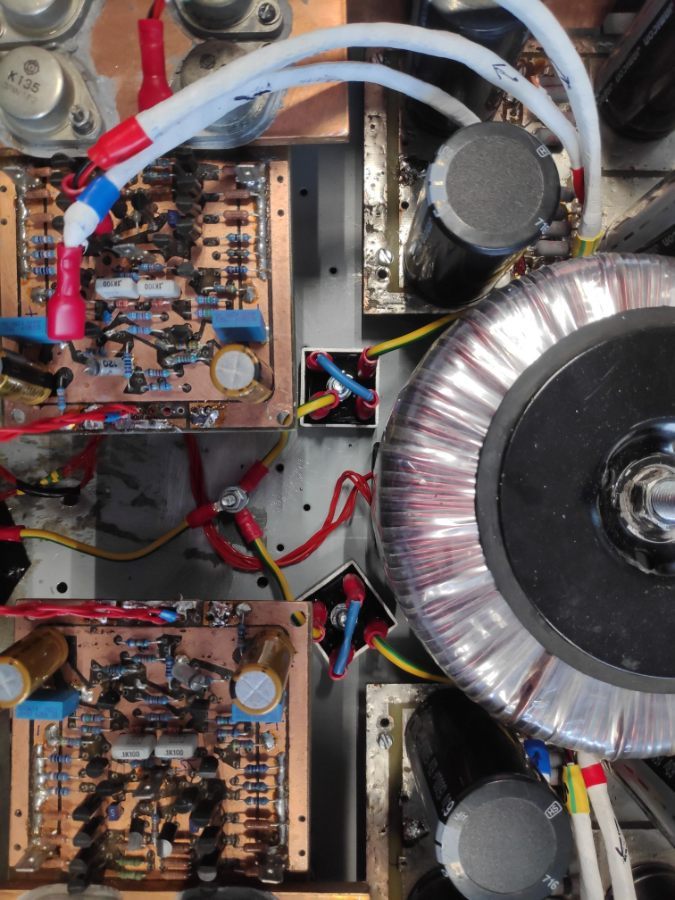

Zdaję relacje. Zrobiłem wszystko według przepisu na odpowiednie odbrumienie konstrukcji dual mono. Niektórych rzeczy nie dało się zrobić: poskręcanie przewodów zasilania i puszczenie ich jak najniżej dna obudowy. Ale każdy z nich jest w podwójnym ekranie pasywnym, więc raczej o to się nie martwię.

Po powrocie z pracy podłączę końcówkę i zobaczymy co się stanie, ale mam nadzieję, że będzie ok.

Może to w jakiś magiczny sposób wpłynie na aikido...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

BTW.
A może ma ktoś jakiś pomysł dodatkowy na Aikido...?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[toptwenty]

Czy ten toroid nie może być całkiem na zewnątrz?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pataus]

Pokręć toroidem wokół własnej osi, może znajdziesz najcichszą pozycję.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ba5tek]

9 minut temu, toptwenty napisał:

Czy ten toroid nie może być całkiem na zewnątrz?

No nie bardzo mam co z nim zrobić, ale jak miałem go na wierzchu łącznie z zasilaczami, to nie miało znaczenia gdzie one są... Działało ciągle tak samo.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ba5tek]

Ok, już wszystko wiem.

Końcówka goła - cisza

Końcówka z podłączonymi interconnectami -lekki brum

Końcówka z Aikido - brum duży

Końcówka z CD lub dać - brum j/w

Co robić?













Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pataus]

Końcówka z interconectami - zewrzyj masy z sygnałem— powinna być cisza

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ba5tek]

47 minut temu, pataus napisał:

Końcówka z interconectami - zewrzyj masy z sygnałem— powinna być cisza

Dziwne, ale w lewym kanale nic się nie zmienia, a prawym po zwarciu brum rośnie🧐

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rs2512]

A masz inną parę przewodów?

Może z nimi coś nie tak?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pataus]

Więc może cofnij się do końcówki. Zrób sobie takie wtyczki rca i sprawdź jeszcze raz. Kanały pojedynczo i razem

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ba5tek]

Przepraszam, ale błąd popełniłem. Po zwarciu wejść czy to na przewodach IC czy przerobionymi wtyczkami oba kanały brumią. Podejrzewam, że jeśli masy gniazd wejściowych puszczę grubym drutem na kołek w obudowie, a nie tak jak wg przepisu przez kondensatorek to się wtedy uspokoi.

Nie uda mi się już dziś tego sprawdzić...ale będę informował.

Jakieś pomysły inne?

45 minut temu, pataus napisał:

Kanały pojedynczo i razem

Kanały i pojedynczo reagują brumem🤠

49 minut temu, rs2512 napisał:

A masz inną parę przewodów?

Może z nimi coś nie tak?

Sprawdziłem na trzech kompletach

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pataus]

Nie wiem jak masz połączoną końcówkę z siecią. Czytałem że masz dwużylową bez uziemienia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ba5tek]

5 minut temu, pataus napisał:

Nie wiem jak masz połączoną końcówkę z siecią. Czytałem że masz dwużylową bez uziemienia.

Tak, sieć 2-przewodowa, bolec podłączony pod zero.

Linia osobna pociągnięta z tablicy pod audio.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pataus]

W końcówce masz uziemienie?
Jeśli tak to odłącz od obudowy i podłącz przewodem bez bolca

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ba5tek]

36 minut temu, pataus napisał:

W końcówce masz uziemienie?
Jeśli tak to odłącz od obudowy i podłącz przewodem bez bolca

Prawdziwego uziemienia nie mam. Tylko uzerowione. Ten zerowy bolec podłączony jest pod obudowę, ale odczepie go i dam znać co będzie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ba5tek]

Odpialem nibyPE od gniazda w końcówce. Brum chyba większy przy zrobionych zwarciach na wejściach.

Golas cichuteńki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 8 Kwietnia 2022 przez ba5tek

[pataus]

Bolec w gniazdku i jednocześnie przewód PE odłączony od obudowy?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ba5tek]

1 godzinę temu, pataus napisał:

Bolec w gniazdku i jednocześnie przewód PE odłączony od obudowy?

Bolec w gniazdku podpięty pod "0", przewód zasilający 3 przewodowy, odpięty przewód od styku PE w gnieździe wewnątrz obudowy końcówki.

Inaczej to zrobić?🤷

Mam możliwość zdemontowania i wyjęcia całkowicie żyły PE w przewodzie zasilajacym. Ma to jakoś pomóc?
