XMAX SB Acoustics kilka pytań o ten gotowiec

[ucho1031]

Zastanawiam się nad budową tego zestawu. Mam takie tweetery, mam też dużo części do tej zwrotnicy. Podoba mi się to, że mógłbym zrobić projekt na dwa razy, najpierw górne skrzynie, potem basowe (mam aktywny Subwoofer na stanie).

Projekt jest opisany tutaj, jest też pdf

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Mam trzy pytania, oznaczyłem je kolorami żeby było prościej 😉

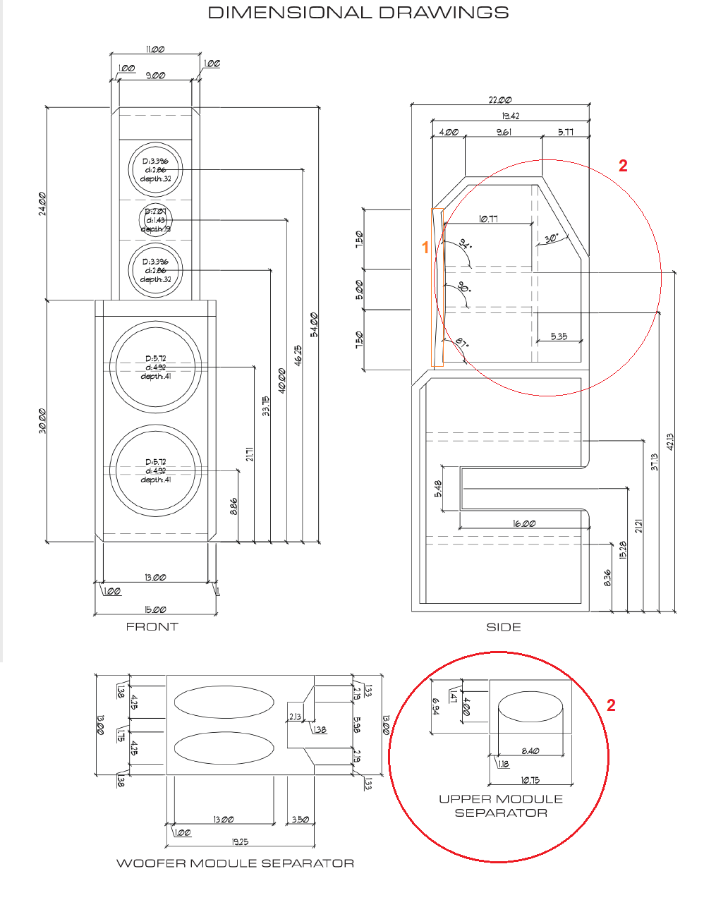

1. na schemacie obudowa jest wygięta, czy wg was zrobienie jej na prosto (jak kolorem pomarańczowym) będzie dużym błędem? Czy znaleźć jakiś sposób żeby zrobić zgodnie ze schematem.

2. wymiary mi się nie zgadzają, ogólnie nie rozumiem jak zrobić te wzmocnienia. Ktoś coś podpowie ?

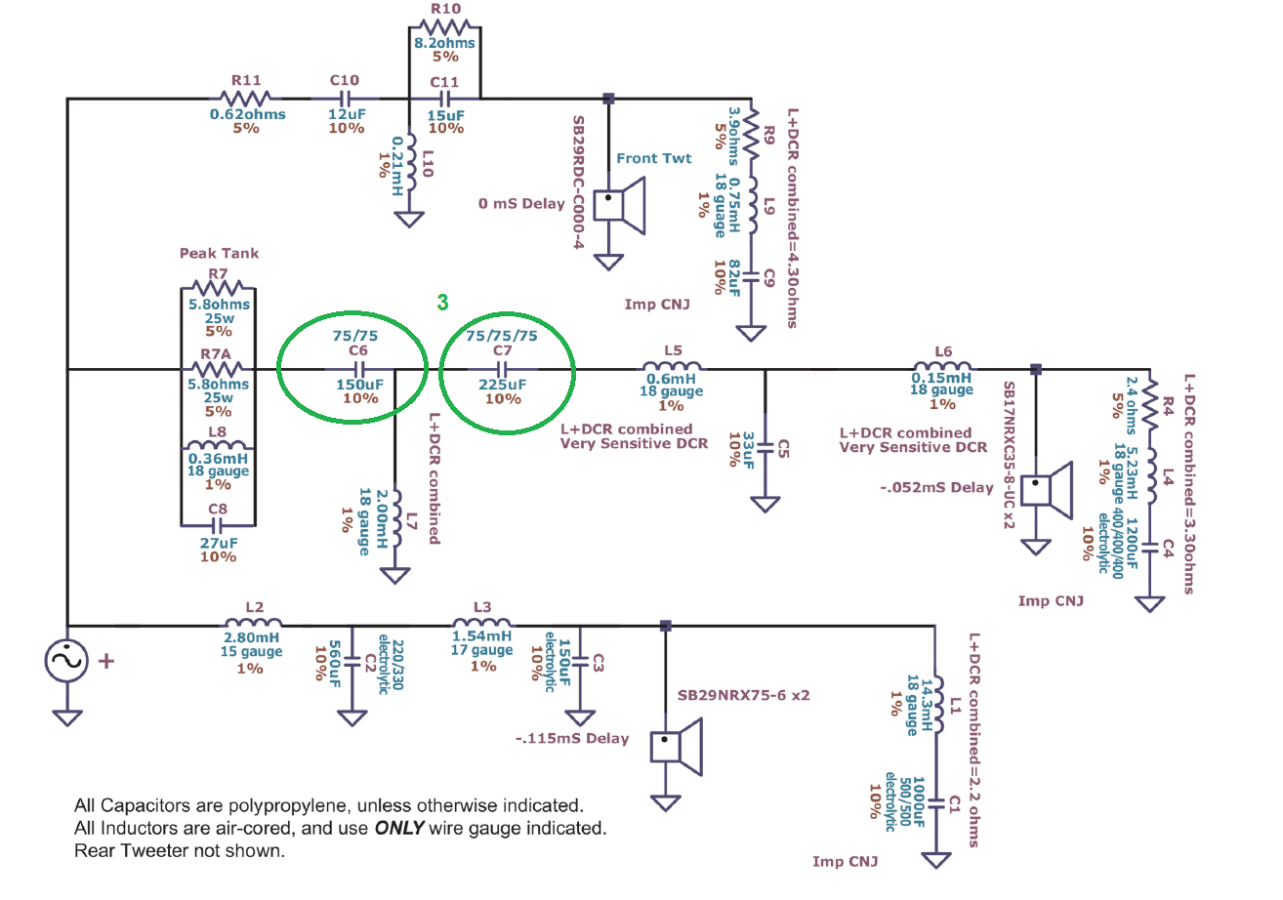

3. W torze audio znalazły się dwa olbrzymie kondensatory. Mogę je kupić, ale nie od razu. Czy na początek mogłyby się tam znaleźć elektrolity? Będzie to w miarę grało?

No i ogólnie co sądzicie, czy to nie przerost formy nad treścią, bo projekt wychodzi dość drogo, ale czy to wynika z braku kompromisów, czy z błędów projektantów?







Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

może zanim podyskutujemy na tematy przez Ciebie zadane spróbuj zastanowić się nad sklonowaniem tego projektu

poczytaj popatrz i napisz co o tym myślisz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ucho1031]

36 minut temu, slawek.xm napisał:

może zanim podyskutujemy na tematy przez Ciebie zadane spróbuj zastanowić się nad sklonowaniem tego projektu

poczytaj popatrz i napisz co o tym myślisz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Wcześniej szukałem takich projektów (akurat na ten nie trafiłem, nie wiem jak to się stało 😬).

Moje tweetery z tego co znalazłem nie są kompatybilne z tymi trzema z tych projektów (już to sprawdzałem przy innych projektach), mają inne wartości parametrów. Chyba, że istnieje wersja zwrotnicy pod te tweety?

Problem taki, że moich tweeterów nie mogę sprzedać, obudowy były lekko docięte pod poprzednią przeróbkę. Nikt ich nie kupi, a szkoda mi wyrzucać 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

Dla mnie zwrorka Twojego projektu jest przekombinowana ale wygląda na poprawną technicznie

co do kondow elektrolitycznych to TAK możesz dać do zwrotki tylko lepiej je póżniej zmienić na foliowe

promień na obudowie warto zrobić , jeśli nie masz frezarki możesz wyciąć szablon z kartonu i wyciąć z naddatkiem wyrzynarką a potem wyszlifować idealnie do wymiaru papierem ściernym, tylko , że to jest ostateczność



sklej najpierw zewnętrzne ścianki obudów bez jednego boku lub frontu a następnie wymierz stęzenia i zrób je na wymiar rzeczywisty po pomiarze

kolumny są bardzo wymagające dla wzmacniacza impedancja poniżej 2,5 oma będzie wymagać bardzo mocnego wzmaka

proponuję napisać do kolegi @zapacoustics   by dopasował zwrotkę tweetera do pokazanego przeze ,mnie projektu i lepiej zrobić jego projekt

ale oczywiście decyzja należy do Ciebie





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Grzegorz7]

2 godziny temu, ucho1031 napisał:

Zastanawiam się nad budową tego zestawu.

Robiłeś takie rzeczy?

Bo jak nie to zaniechaj tej drogi...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ucho1031]

1 godzinę temu, Grzegorz7 napisał:

Robiłeś takie rzeczy?

Bo jak nie to zaniechaj tej drogi...

przebudowywałem kolumny, w tym  bl40 mk3 gdzie zmieniłem tweetery i zrobiłem nowe zwrotnice (jig, pomiary itd), grały po zmianach sto razy lepiej niż od producenta (opinia nie tylko moja 😉). Wczoraj przywróciłem je właśnie pod sprzedaż do stanu oryginalnego i serio grają dużo gorzej 🤪

Skrzynek nie robiłem, ale jak dom z drewna własnymi rękami wybudowałem to chyba dwie skrzynki też się uda skopiować z kartki 😂



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

3 minuty temu, ucho1031 napisał:

Skrzynek nie robiłem, ale jak dom z drewna własnymi rękami wybudowałem to chyba dwie skrzynki też się uda skopiować z kartki 😂

zdziwisz się 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ucho1031]

30 minut temu, slawek.xm napisał:

zdziwisz się 🙂

zawsze mogę pojechać do kolegi na CNC 😜

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

9 minut temu, ucho1031 napisał:

zawsze mogę pojechać do kolegi na CNC 😜

i skorzystaj bez względu na CENĘ , tylko materiał na obudowy sezonuj najpierw w temperaturze i wilgotności zbliżonej do pokojowej minimum miesiąc czasu, by uniknąć niebezpiecznych niespodzianek , i sklejaj obudowy zaraz po docięciu , nie odkładaj pracy nawet na tydzień

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Grzegorz7]

Sklepałem trochę mebli i skrzynek na CNC jak miałem do tego dostęp.

Za darmo nikt Ci nie przekompiluje rysunków na maszynę. Chyba, ze znasz się na obsłudze jakichś CAD`ów, masz do nich  dostęp i czas...

Nie mówię, że nie. Ale ja miałem ostatnio dylemat aby coś sklepać i wybrałem OB bo były w moim zasięgu stolarskim.  Niektórych i tak poraziła precyzja. Patrząc po prawdzie, obecnie bez zaplecza dobrej stolarni nie podjąłbym się klepania złożonych skrzynek.

Potem, a w zasadzie równolegle pomiary, modele, kupa pieniędzy na zwrotnice... o głośnikach nie wspominam...

Jak Ci nie braknie samozaparcia to czemu nie...



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[meloV8]

15 godzin temu, slawek.xm napisał:

może zanim podyskutujemy na tematy przez Ciebie zadane spróbuj zastanowić się nad sklonowaniem tego projektu

poczytaj popatrz i napisz co o tym myślisz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Wiem, ze nie powinienem, ale nie polecilbym tego projektu...



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

8 godzin temu, meloV8 napisał:

Wiem, ze nie powinienem, ale nie polecilbym tego projektu...



zawsze warto uargumentować taką opinię , wiem , że to trudne z wielu względów ale skoro się już zaczęło.... 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[meloV8]

Owszem, trudne, bo cenie sobie Adama jako fachowca, ale postaram sie odpowiedziec konstruktywnie.

Klasyczna forma tej konstrukcji narzuca pewne rozwiaznia oraz generuje charakterystyczne dla tych problemy.

Bardzo niski podzial tweetera przy pomocy 3 rzedu pozwala tweeterowi promieniowac hemisferycznie w zakresie najwiekszego odbicia dyfrakcyjnego. Do tego mamy tutaj Beryl, ktorego opanowanie na niskich podzialach nie jest proste.

Ten problem mozna by bylo rozwiazac poprzez podniesienie podzialu tweetera powyzej dyfrakcji obudowy oraz przez zastosowanie lagodniejszej filtracji. Wymagane zgranie czasowe mozna by bylo zrealizowac na prostej sciance przez przeniesienie woofera do gory, na os odsluchu. Oczywiscie mozna tez zastosowac dodatkowy front korekcyjny jak u Troelsa, ale to generuje kolejne zrodla dyfrakcyjne, czyli leczenie cholery dżumą.

Po tych zmianach mozliwe by bylo zastosowanie prostszej filtracji tweetera, opartej na mniejszych i tanszych kodensatorach. Sredniak Satori przy wyzszym podziale bedzie ograniczal promieniowanie offaxis, oslabiajac tym samym wplyw dyfrakcji kanciastej obudowy.

Brzmienie z pewnoscia nabyloby wiekszej kultury i neutralnosci bez utraty pieknej, berylowej, najwyzszej oktawy.





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

4 minuty temu, meloV8 napisał:

Po tych zmianach mozliwe by bylo zastosowanie prostszej filtracji tweetera, opartej na mniejszych i tanszych kodensatorach. Sredniak Satori przy wyzszym podziale bedzie ograniczal promieniowanie offaxis, oslabiajac tym samym wplyw dyfrakcji kanciastej obudowy.

Brzmienie z pewnoscia nabyloby wiekszej kultury i neutralnosci bez utraty pieknej, berylowej, najwyzszej oktawy.

z wyższym podziałem beryla się zgadzam , u mnie przyniosło to bardzo dobre efekty



tylko porównaj ten projekt do tego co zaproponował ucho1031

a poznam też chętnie gotowy projekt na głośnikach SB który Ty polecasz zamiast Adamowego

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ricambi]

2 godziny temu, slawek.xm napisał:

zawsze warto uargumentować taką opinię , wiem , że to trudne z wielu względów ale skoro się już zaczęło.... 🙂

W wątku o tym projekcie padły chyba wszystkie zarzuty, ale doskonale rozumiem chęć pociągnięcia meloV8 za język.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

7 minut temu, Ricambi napisał:

W wątku o tym projekcie padły chyba wszystkie zarzuty, ale doskonale rozumiem chęć pociągnięcia meloV8 za język.

czytałem i mam swoje zdanie

prawda jest tylko jedna każdy ma swój własny sposób konstrukcji i do każdego można się przypierniczyć , ja np krytykowałem Kisiela (w oczy) za jego "referencyjne" ilr3

czy zaocznie Witka za monitory na Deulundzie

i oczywiście można mieć swoje zdanie na temat konstrukcji innych i nic w tym złego

tylko zawsze warto podać alternatywę wtedy jest to bardzo konstruktywne i jest platforma do ewentualnej dalszej dyskusji 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 31 Grudnia 2022 przez slawek.xm

[ucho1031]

Przekonaliście mnie, na razie przynajmniej nie będę budował skrzynek od zera.

Dorwałem za śmieszne pieniądze dwie fajne 3 drożne skrzynki (w sumie bardzo podobne wymiarami do tego projektu). Brakuje im tylko sensownych wzmocnień w środku. Wymienię tylko front i przy okazji zrobię wzmocnienia. Głośnik basowy fajnie gra i może zostać do tego ten tweeter co mam i dobiorę jakiś middle.

Zamówiłem już części do arta jig, mikrofon pomiarowy, przedwzmacniacz itd. Zrobiłem zestawienie części które już posiadam cewki/kondy itd. Także będę miał się czym bawić 😉 Jak mi coś sensownego wyjdzie to może za rok, za dwa zrobię skrzynki 😉







Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[robert19091990]

W dniu 30.12.2022 o 18:31, slawek.xm napisał:

poczytaj popatrz i napisz co o tym myślisz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Kiedyś czytałem ten wątek i delikatnie rzecz ujmując - było tam gorąco.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

22 minuty temu, robert19091990 napisał:

Kiedyś czytałem ten wątek i delikatnie rzecz ujmując - było tam gorąco.

niestandardowe podejście świadczy nietuzinkowości konstruktora

jeśli argumenty podane przez @zapacoustics Cię nie przekonują nic Ci na to nie poradzę

ja do tego konkretnego projektu pod kątem technicznym mam tylko jeden zarzut ... taki , że konstruktor jest zbytnim perfekcjonistą 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[robert19091990]

11 minut temu, slawek.xm napisał:

jeśli argumenty podane przez @zapacoustics Cię nie przekonują nic Ci na to nie poradzę

Nigdzie nie napisałem, że mnie nie przekonują.

Napisałem tylko, że było tam gorąco 😉

Nad słusznością argumentów Yoshi'ego czy zapacoustics nie chcę się rozwodzić, bo jak wiadomo co konstruktor to inna koncepcja.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ucho1031]

Ostatecznie zdecydowałem się na zrobienie własnego projektu, ale na podstawie projektu Troelsa Gravesena

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

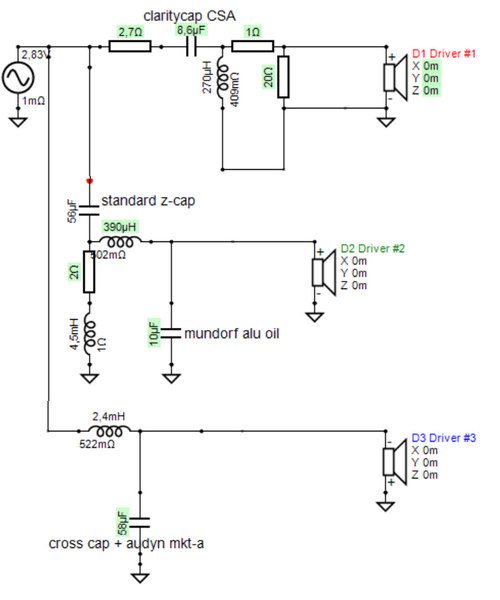

SB23NRXS45-8 +    SB12MNRX25-4  +   SB29RDC-C000-4

Skrzynki które posiadam mają tą samą pojemność netto która jest w tamtym projekcie, wymiary są inne, ale z symulacji wychodzi wszystko ok. Zwrotnicę i tak wykonam pod mój pokój.

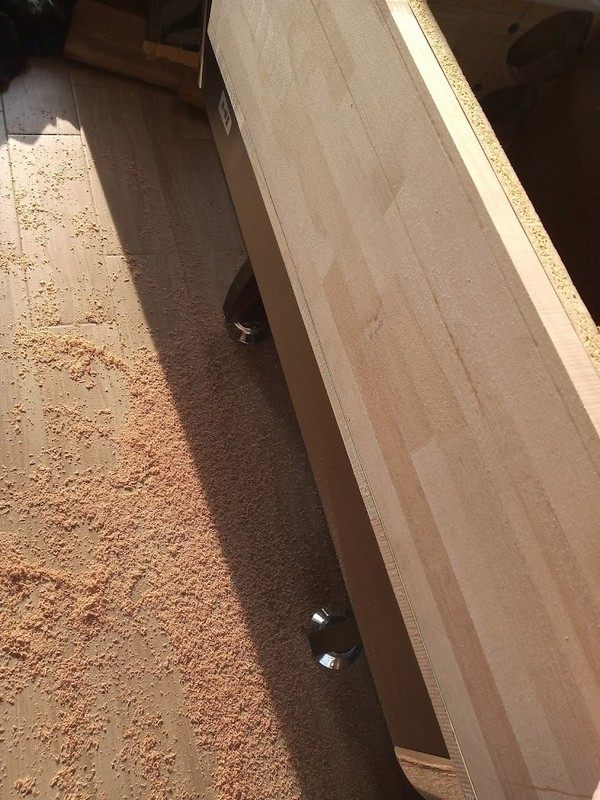

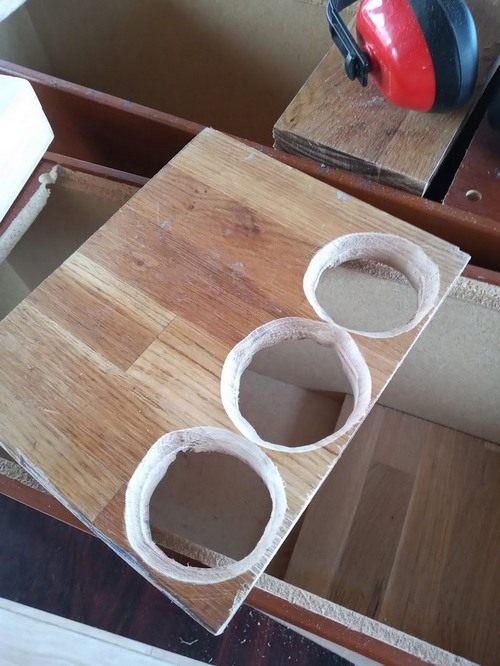

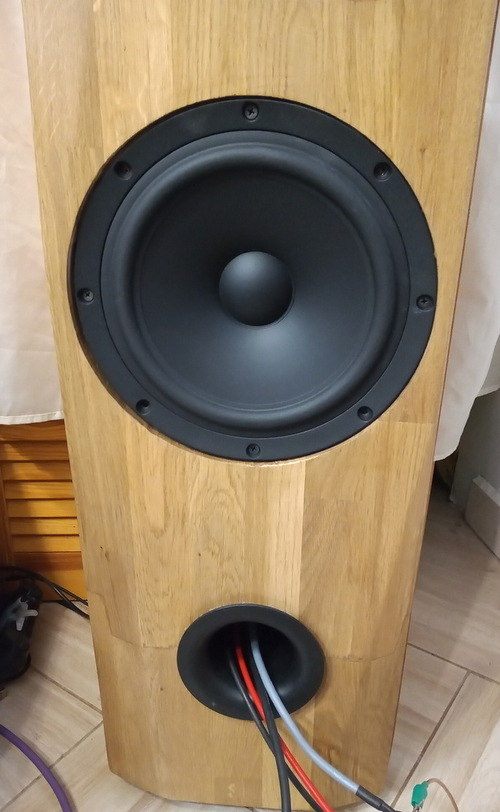

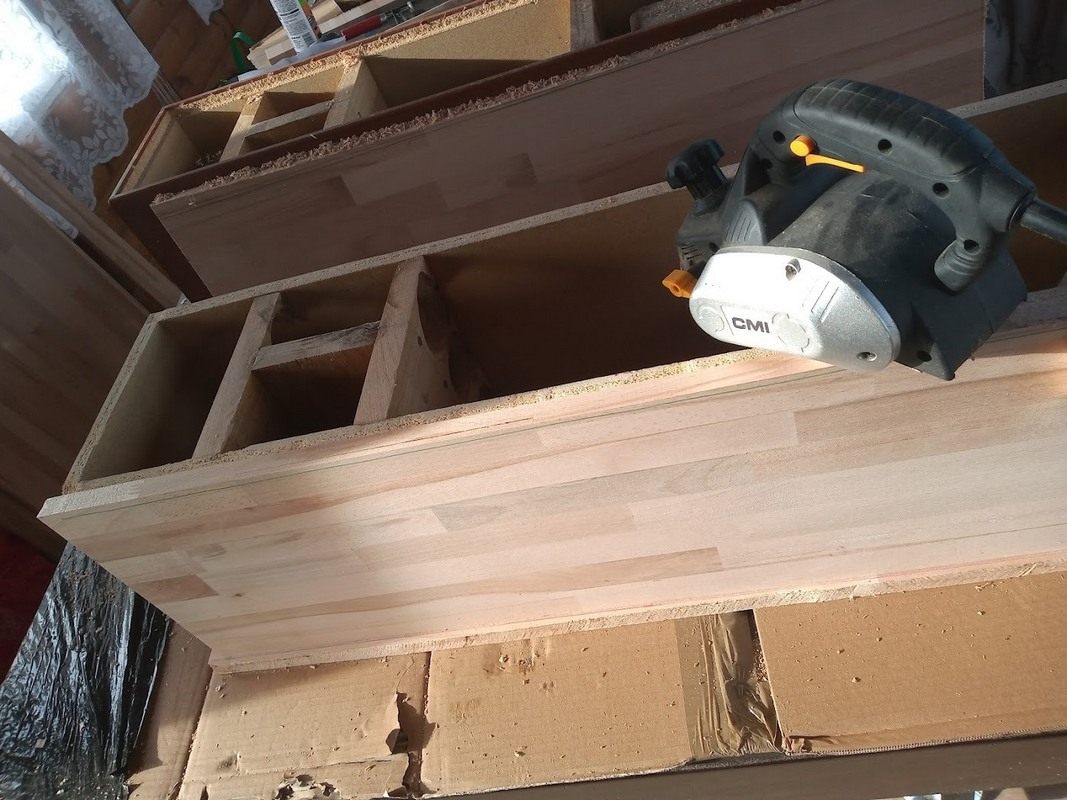

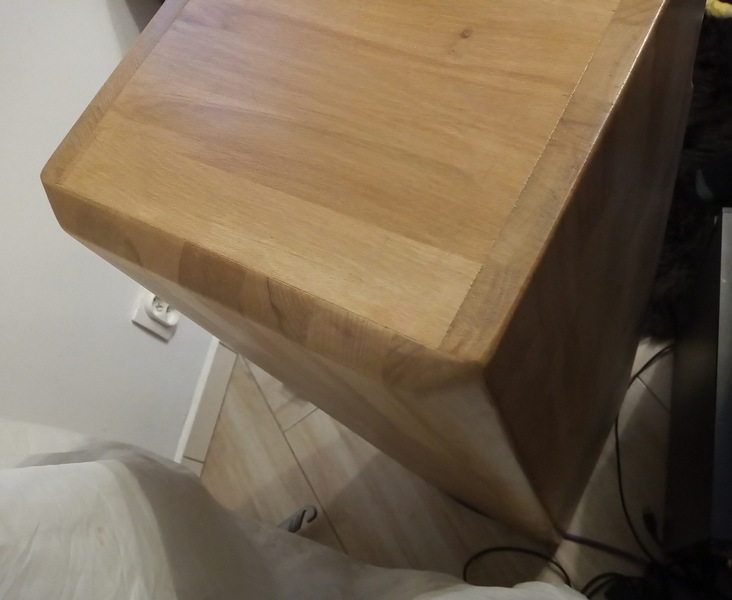

Skrzynki to płyta wiórowa 18mm, front będzie dębowy 28mm (stary blat kuchenny), boki/tył/dół/góra drewno 19mm -buk. Wszystko klejone do tej płyty wiórowej, w kilku miejscach od środka przykręcone wkrętami.

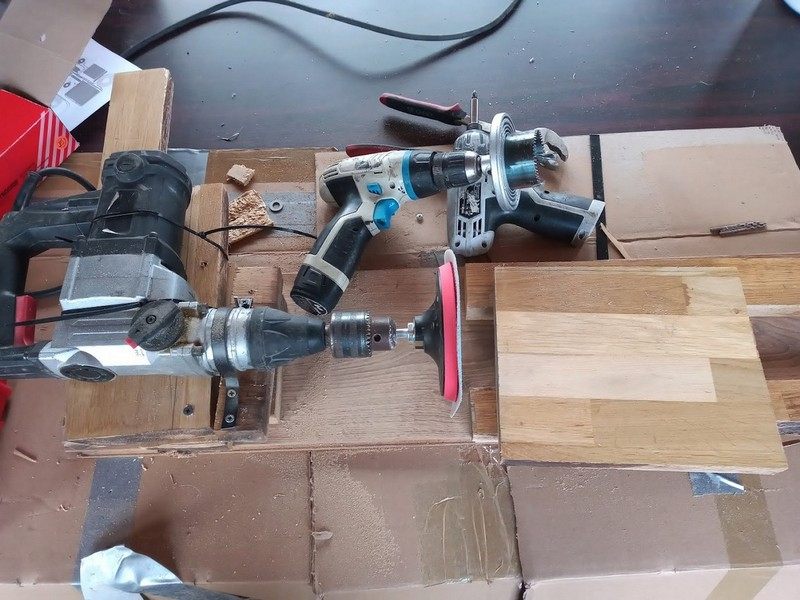

Z obróbką/trzymaniem wymiarów było ciężko w tak twardym drewnie, do póki nie przypomniałem sobie o strugu i robota zaczęła iść szybko i przyjemnie, a efekty zadowalające 😉





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zapacoustics]

S

W dniu 16.01.2023 o 17:22, ucho1031 napisał:

Skrzynki które posiadam mają tą samą pojemność netto która jest w tamtym projekcie, wymiary są inne, ale z symulacji wychodzi wszystko ok. Zwrotnicę i tak wykonam pod mój pokój.

To właśnie wymiary są ważniejsze od litrażu - W szczególnie frontu i ułożenie głośników. Bez pomiarów nie zrobisz żadnej symulacji - Nie kombinuj tylko skopiuj filtracje i jak najwierniej aplikacje.

Szlifujesz młotem udarowym ? To już lepiej załóż ten dysk na kątówkę.


Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ucho1031]

2 godziny temu, zapacoustics napisał:

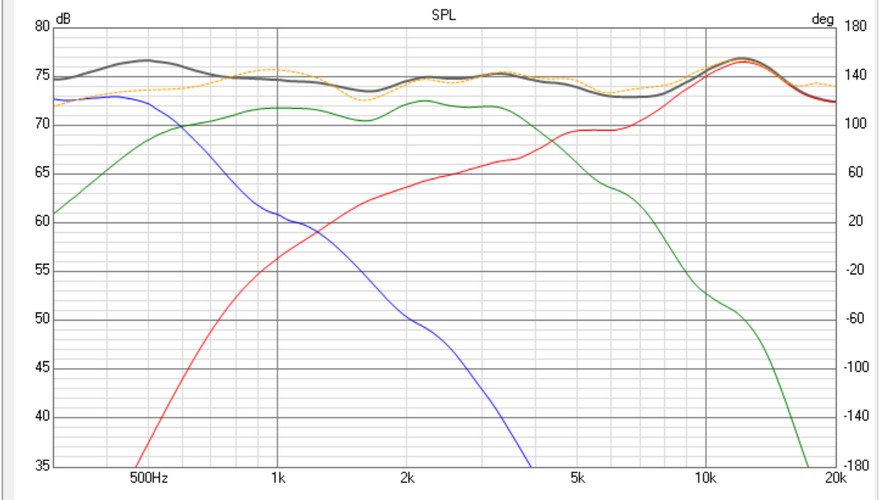

Bez pomiarów nie zrobisz żadnej symulacji

Kto powiedział, że nie zrobię pomiarów? Już pisałem, że mam jig, mikrofon pomiarowy itd. soft i masę części do zwrotnicy też.

2 godziny temu, zapacoustics napisał:

To właśnie wymiary są ważniejsze od litrażu

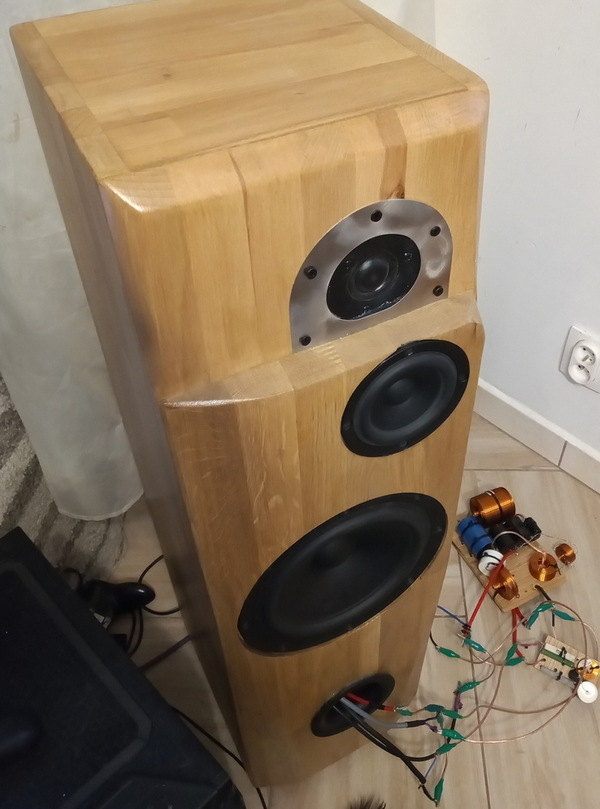

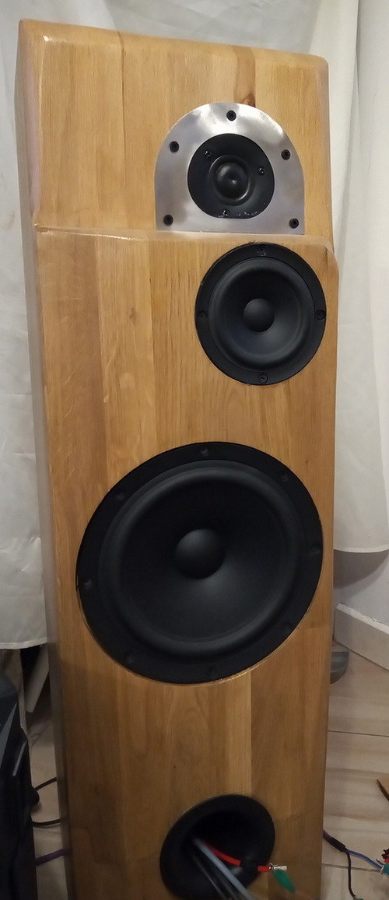

Na projekcie kolumna ma 30cm szerokości, moja kolumna ma 28cm szerokości. Ja mam wyższą kolumnę o kilkanaście cm, ale płytszą, szerokość praktycznie ta sama.

Także front będzie może nie 1:1 ale wg mnie wystarczająco blisko 😉 Tweeter będzie też cofnięty jak w tamtym projekcie i rozmieszczenie to samo.



2 godziny temu, zapacoustics napisał:

Szlifujesz młotem udarowym ?

Szlifuję czym potrzebuję, dyskiem na szlifierce, dyskiem na młotowiertarce, na wkrętarce albo po prostu ...szlifierką oscylacyjną, jak mi pasuje.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 19 Stycznia 2023 przez ucho1031

[slawek.xm]

27 minut temu, ucho1031 napisał:

wg mnie wystarczająco blisko

tak Ci się tylko wydaje

możesz oczywiście pokazać pomiary , wtedy coś będzie można powiedzieć czy było blisko czy nie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zapacoustics]

2 godziny temu, ucho1031 napisał:

to powiedział, że nie zrobię pomiarów? Już pisałem, że mam jig, mikrofon pomiarowy itd. soft i masę części do zwrotnicy też.

I jak zrobiłeś pomiary skoro skrzynki dopiero powstają ? Błagam nie pogrążaj się ...
Ja cię przepraszam ale chyba jesteś jednym z tych co prosi o pomoc i jak Mu już Radzą to "Ja wiem lepiej nie chce Waszych rad" ...




2 godziny temu, ucho1031 napisał:

Szlifuję czym potrzebuję, dyskiem na szlifierce, dyskiem na młotowiertarce, na wkrętarce albo po prostu ...szlifierką oscylacyjną, jak mi pasuje.



W dniu 16.01.2023 o 17:22, ucho1031 napisał:

Skrzynki które posiadam mają tą samą pojemność netto która jest w tamtym projekcie, wymiary są inne, ale z symulacji wychodzi wszystko ok

Mam prośbę zrób zdjęcie jak szlifujesz z pomocą młota udarowego powierzchnie drewna. Bardzo jestem ciekawy jak go trzymasz jak, jak posuwasz jak dociskasz. Smutne to ale:
odpowiedź "no tak bo nie mam narzędzi i staram się robić tym co mam" ciężko idzie ale może finanse pozwolą przy drugiej konstrukcji" każdy by zrozumiał, a może ktoś blisko mieszkający pożyczył by Ci mimośród

Ale ty wolałeś odpowiedzieć szlifuje czym chce i H Ci do tego.

Chciałem tylko pomóc ale Liść jak zawsze 🙂 właśnie przez takich jak ty większości osób które mają wiedze nie chce się Nikomu doradzać ...
Jak na razie w swoim projekcie wszystko robisz źle nawet źle kleisz źle ściskasz drewno. Przy takim klejeniu dużych płaskich powierzchni po kilku dniach wszystko ci się zacznie rozklejać i grać jak pęknięta gitara.
Masz otwornice ale otwory dłutujesz itd. Ale żadnych rad nie przyjmujesz z pokorą Bo wiesz lepiej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 19 Stycznia 2023 przez zapacoustics

[ucho1031]

Dziękuje za pomoc, nie miałem czasu odpisywać bo się bawiłem. Chciałem zrobić projekt z odpadków które miałem i żeby grał dużo lepiej niż melodika bl40 mk3 którą sprzedałem.

Po miesiącu zabawy z moją pierwszą w życiu stworzoną kolumną, efekt (odsłuchowo-bo to dla mnie najważniejsze) został osiągnięty. Gra to (w mojej subiektywnej opinii) rewelacyjnie.

Fronty to stary drewniany blat kuchenny, łączony na długości z dwóch kawałków (na wysokości BF) bo nie miałem jednego na tyle długiego elementu. Drewno rąbane młotkiem, cięte ukośnicą, wyrzynarką, siekierą i co tam wpadło pod rękę - serio. Szlifowane młotem udarowym. Dziury robione frezarką którą pierwszy raz trzymałem w rękach ! Super zabawa! Bałaganu dużo, ale bawiłem się cudownie 🙂 Po miesiącu testów nic się nie rozkleja.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Tweeter był cięty do wcześniej obudowy, koledzy wypalili mi na CNC osłonkę (nie wpływa zupełnie na dźwięk). Może ją pomaluję, albo zostawię, jeszcze nie wiem.

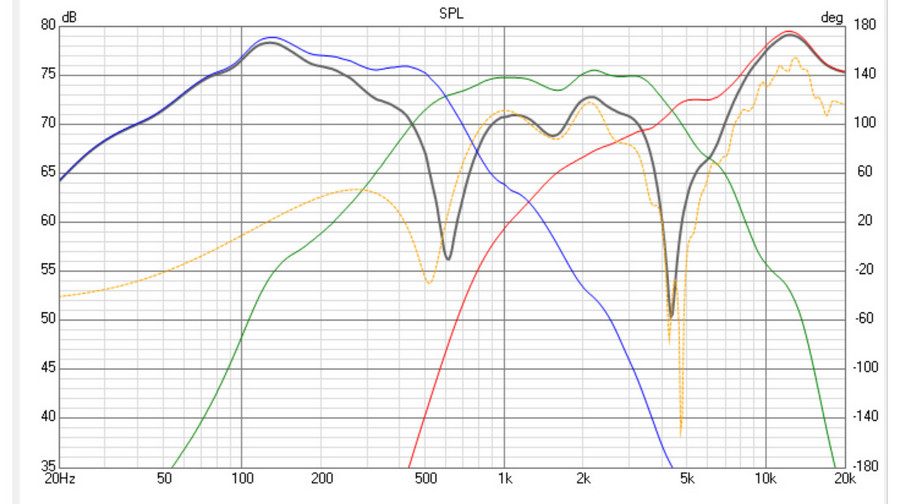

Na czarno -symulowane odpowiedzi, na żółto faktyczny pomiar.

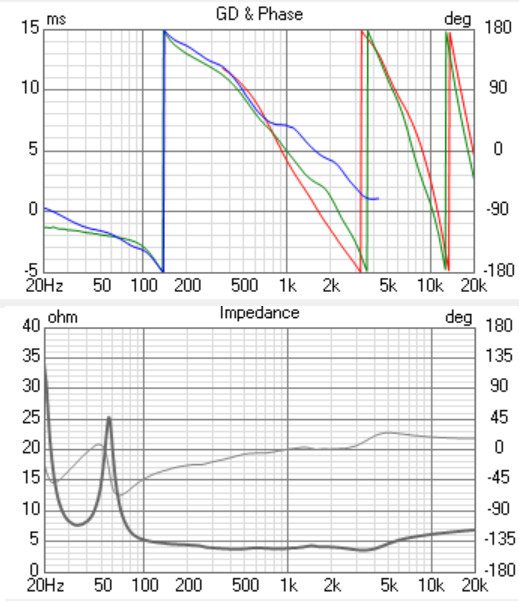

Odwrócony middle:



Na zielono elementy które już miałem, więc jak widać, udało mi się odzyskać dużo z nich 🙂 Na wooferze miałem 2,4mH (1,2mH 1.2mm + 1,2mH ~0,7mm), muszę ją wymienić na 3mH żeby wyprostować między 0,5 a 2kHz.

Czy można było wykonać ładniej, szybciej, lepiej, taniej - pewnie! ale tu chodziło o zabawę i zrobienie tego samemu 🙂 Pewnie jeszcze coś będę kombinował. Na bank jeszcze powalczę z BF bo użyłem rury którą miałem, a wychodzi mi z symulacji, że powinna być o 4cm dłuższa, ale obudowa jest za płytka i będzie zbyt mały odstęp od tylnej ściany.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Grzegorz7]

Intrygujące brzydactwo.

Gratulacje.

Ta krawędź pod gwizdkiem wprowadza więcej zamieszania niźli pozytywny efekt wyrównania akustycznego centr głośników (zresztą nie wszystkich).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ucho1031]

31 minut temu, Grzegorz7 napisał:

Ta krawędź pod gwizdkiem wprowadza więcej zamieszania niźli pozytywny efekt wyrównania akustycznego centr głośników (zresztą nie wszystkich).

Fajnie, bo to akurat skopiowałem od Troels Gravesena 👌

Nie mogę się zgodzić, bo robi robotę ta krawędź i dobrze, że ją zrobiłem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jarekb]

Jak możesz masz miejsce pod głośnikiem to wypróbuj kawałek filcu jak w tym projekcie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ucho1031]

16 minut temu, jarekb napisał:

Jak możesz masz miejsce pod głośnikiem to wypróbuj kawałek filcu jak w tym projekcie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Dzięki, jutro się pobawię i zobaczę co wyjdzie z filcem 👍

Na razie najlepsze pomiary wyszly, nie w osi, ale tak ok 10 stopni od osi. Nie ma wtedy takiej górki na tym tweecie i między 5 i 10 kHz jest równiej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
