Witam

Jak podłączyć taki sprzęt do karty dźwiękowej?

Przyznam że pierwszy raz coś takiego widzę, ale to zapewne ze względu że to sprzęt studyjny

Czy taki kabel bedzie odpowiedni?  Może ktoś opisać jak działają te wejścia?
Dzięki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 5 Marca 2023 przez Rafacker

[xajas]

Jesli to karta dzwiekowa z wyjsciem cinch, to powinno pssowac.
Czy masz juz ten wzmacniacz?
Ile kosztuja kable?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kangie]

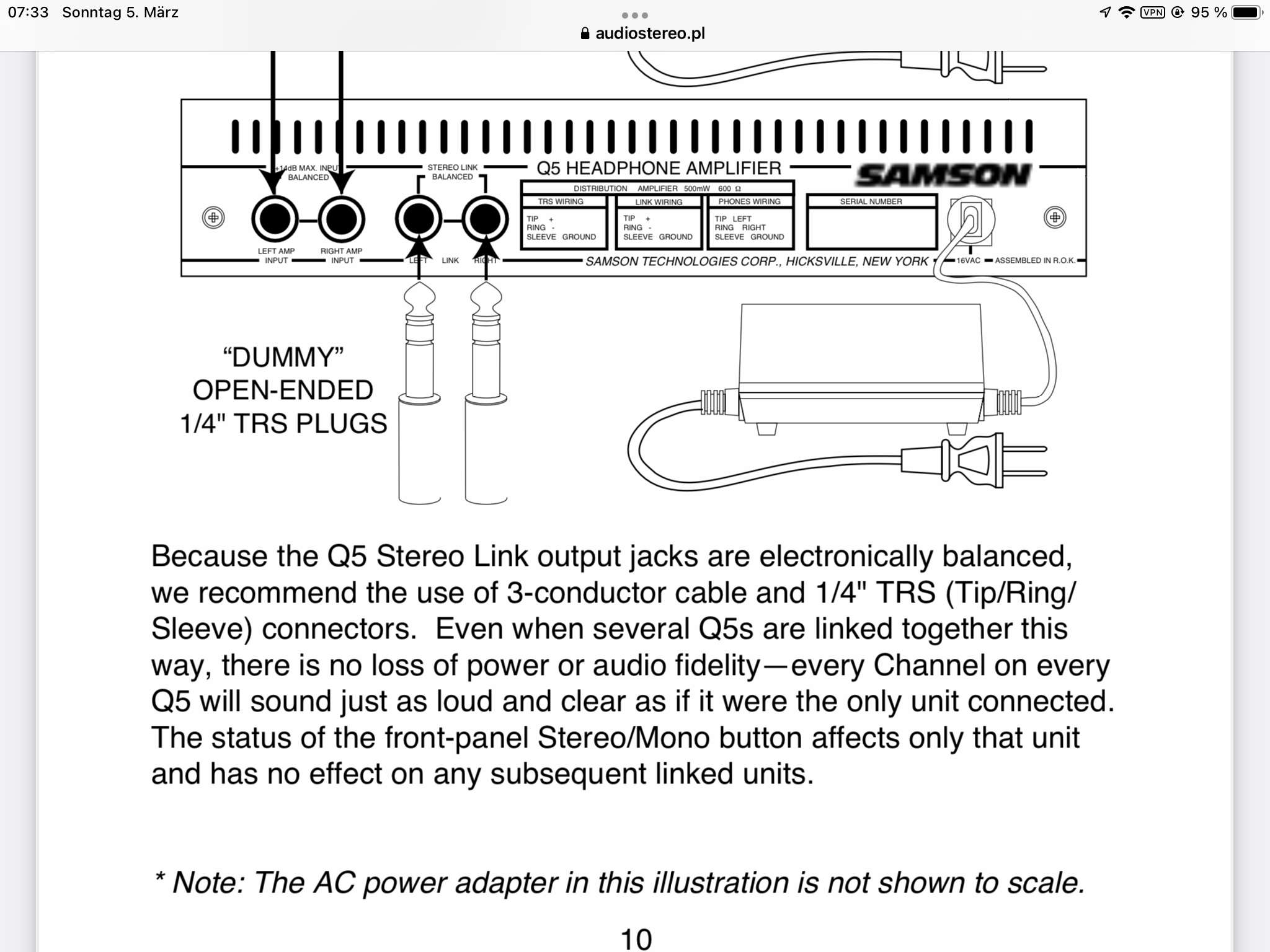

Opis w instrukcji - co z czym łączyć. W instrukcji pokazano jacki 1/4" TRS w wersji stereo (2 paski).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 5 Marca 2023 przez kangie

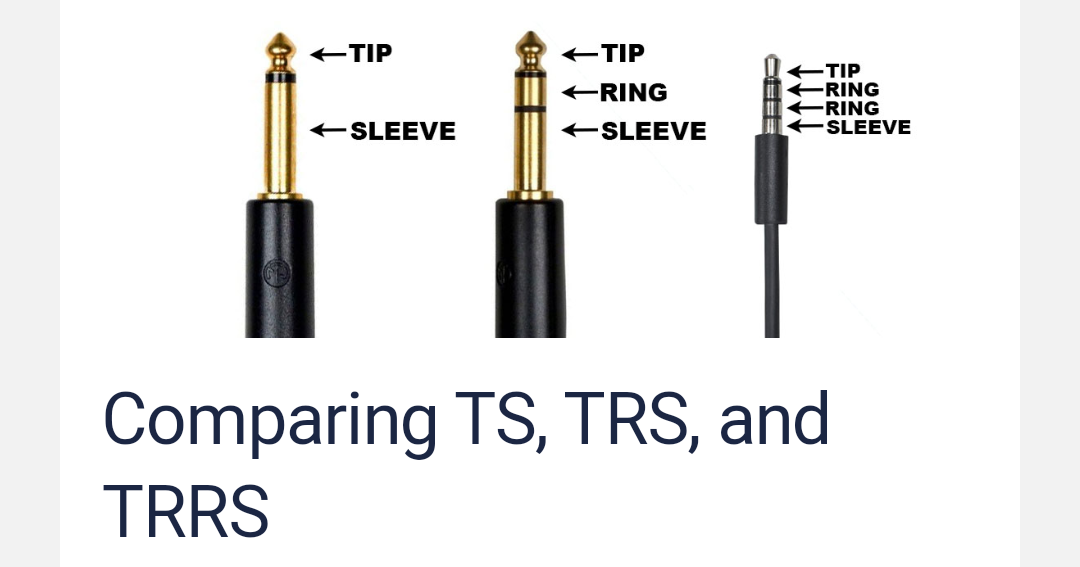

TRS

[Rafacker]

7 minut temu, kangie napisał:

Opis w instrukcji - co z czym łączyć. W instrukcji pokazano jacki 1/4" TRS w wersji stereo (2 paski).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

No właśnie nie pokazano. Tam jest tylko jak połączyć ze sobą dwa takie same urządzenia.
Ja potrzebuje podłączyć do karty dźwiękowej/DACa który ma tylko RCA.
Jeśli wejścia do tego wzmacniacza są osobne na L i R kanał to jaki jest sens stosować Jacka stereo?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kangie]

@Rafacker

Pokazano. Zobacz gniazda w wejściu nr 4. Podali jack typu TRS.

Piszę po to, żebyś nie zaliczył tzw. "wtopy".

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 5 Marca 2023 przez kangie

[xajas]

Niestety ta instrukcja mu dalej nie pomoze, bo musi wyjsc z mono RCA (2 bieguny) na Mono TRS (3 bieguny)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Czyli gdzies musi polaczyc ring i sleeve

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rafacker]

2 minuty temu, kangie napisał:

@Rafacker

Pokazano. Zobacz gniazda w wejściu nr 4. Podali jack typu TRS.

Piszę po to, żebyś nie zaliczył tzw. "wtopy".

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

No właśnie dlatego pytam bo nie bardzo rozumiem jakim kablem mam to podłączyć...

1 minutę temu, xajas napisał:

Niestety ta instrukcja mu dalej nie pomoze, bo musi wyjsc z mono RCA (2 bieguny) na Mono TRS (3 bieguny)



Czyli gdzies musi polaczyc ring i sleeve





No właśnie tak samo to zrozumiałem i jest to dla mnie bez sensu 🙂 Istnieje w ogóle taki kabel?
Jaki jest sens jacka stereo kiedy są podzielone na kanały L i R ?!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xajas]

No właśnie nie pokazano. Tam jest tylko jak połączyć ze sobą dwa takie same urządzenia.
Ja potrzebuje podłączyć do karty dźwiękowej/DACa który ma tylko RCA.
Jeśli wejścia do tego wzmacniacza są osobne na L i R kanał to jaki jest sens stosować Jacka stereo?

Ten jack nie jest stereo. Ten jack jest symetryczny (trzy bieguny: plus, minus i masa) dla jednego kanalu mono

Ring i Sleeve sa zmostkowane, czyli de facto dwubiegunowym wtykiem jack

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rafacker]

3 minuty temu, xajas napisał:

Ten jack nie jest stereo. Ten jack jest symetryczny (trzy bieguny: plus, minus i masa) dla jednego kanalu mono

Jest w ogóle taki kabel który mogę użyć?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xajas]

Tak to rozumiem

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rafacker]

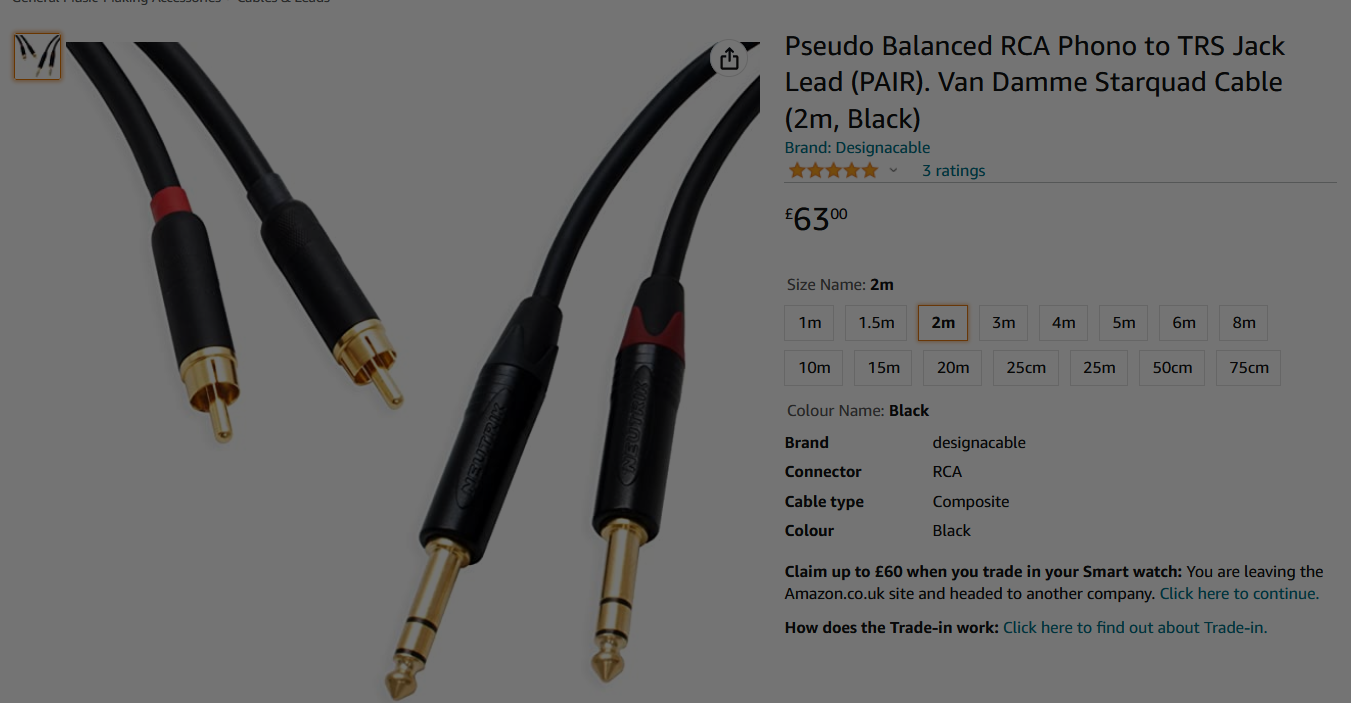

Znalazłem taki kabel, ale cena jest chora...
Można zrobić taki trick z tymi przejściówkami ?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xajas]

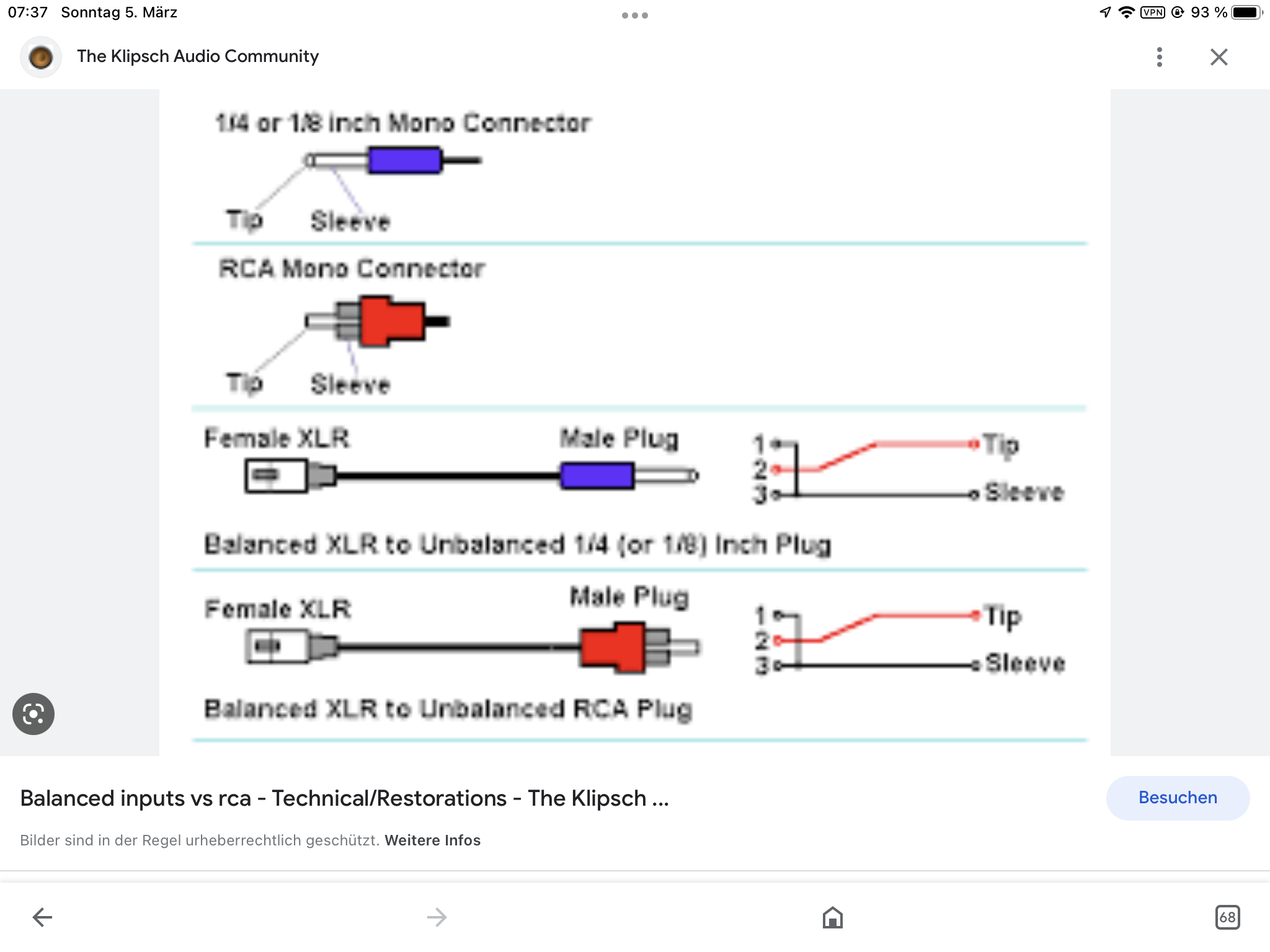

R (ring) i S (sleeve) musi byc zmostkowany

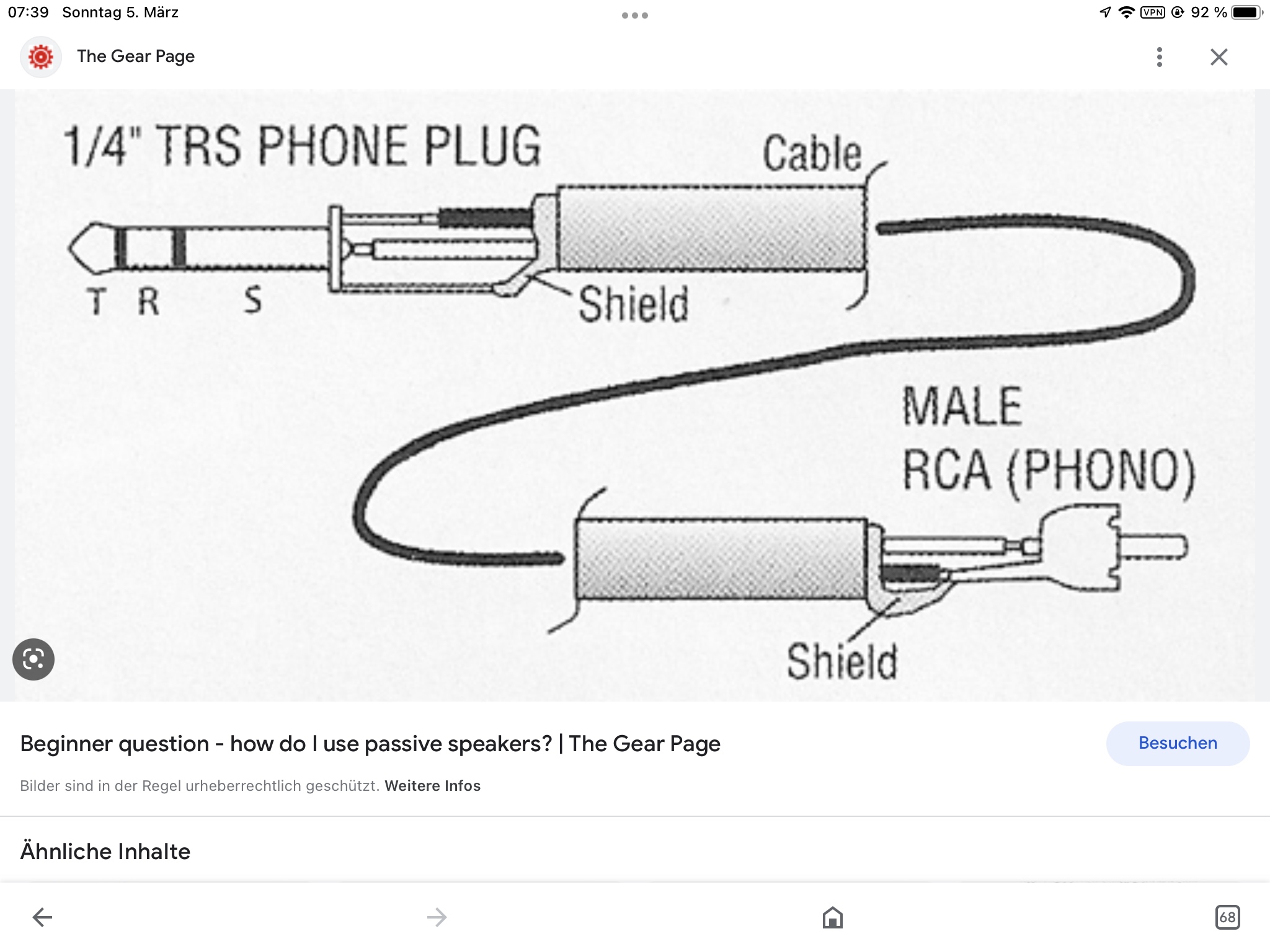

Czyli

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

3-biegunowy TRS zmostkowany to jest to samo co 2-biegunowy TS

Jest w ogóle taki kabel który mogę użyć?

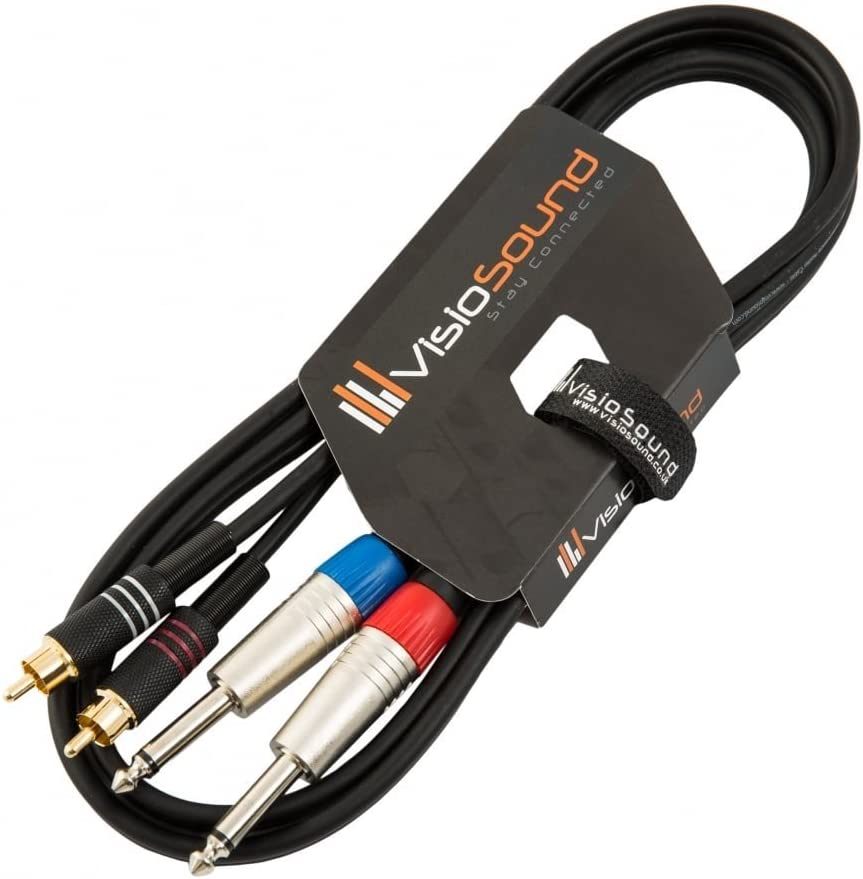

Ja uzywam takie kable (kupuje w Thomannie), ale jesli sa takie drogie, to bym to olal, dolozyl kilka zlotych i kupil sensowny interface z wejsciem USB (ifi i podobne)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rafacker]

12 minut temu, xajas napisał:

R (ring) i S (sleeve) musi byc zmostkowany

Czyli

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

3-biegunowy TRS zmostkowany to jest to samo co 2-biegunowy TS




Ja uzywam takie kable (kupuje w Thomannie), ale jesli sa takie drogie, to bym to olal, dolozyl kilka zlotych i kupil sensowny interface z wejsciem USB (ifi i podobne)

No ale to jest TS (2pin niezbalansowany) a w instrukcji jest że musi być TRS (3PIN)

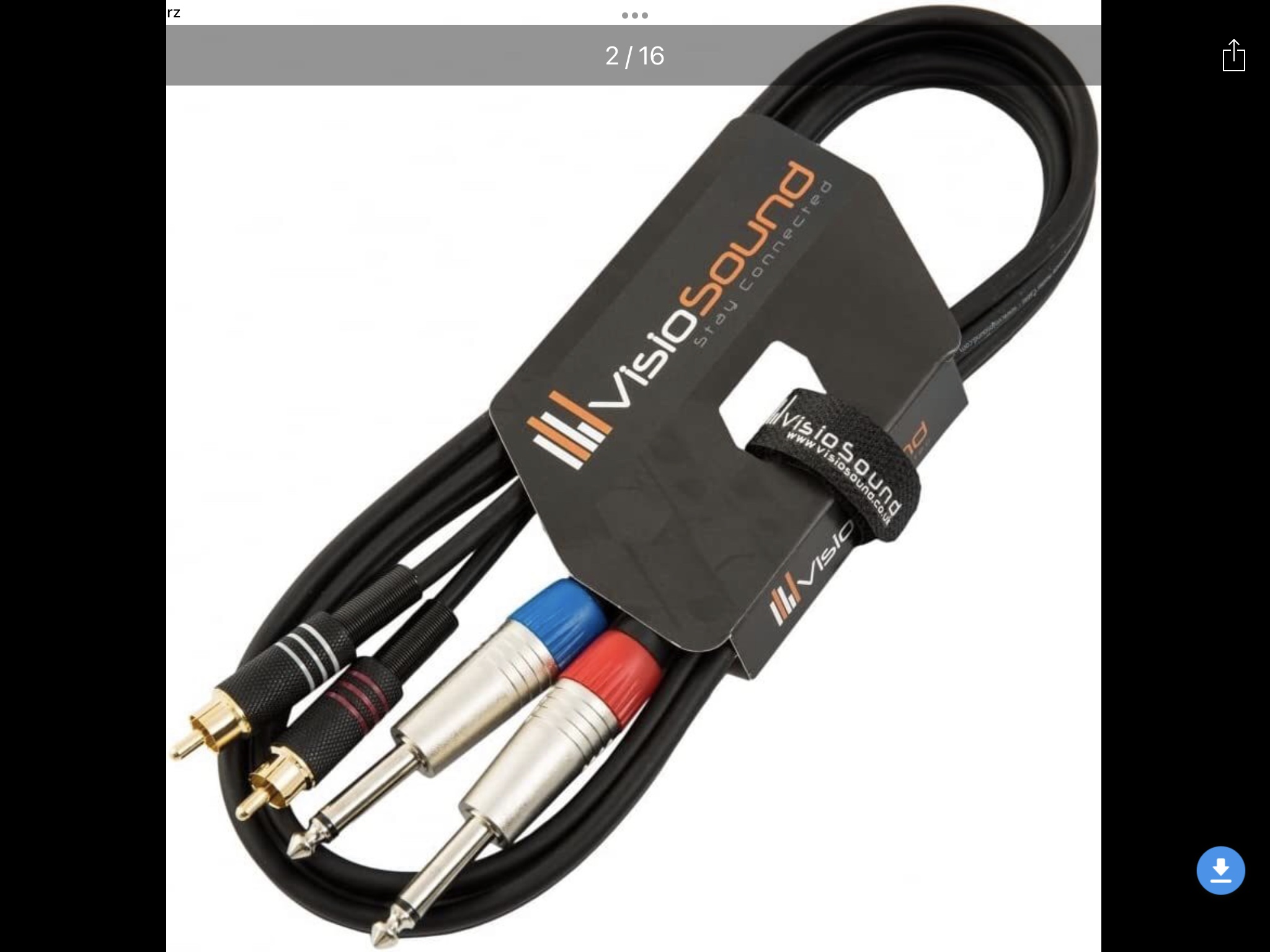

Ten co pokazałeś kosztuje normalne pieniadze ale to są Jacki TS.

Teraz, Rafacker napisał:

3-biegunowy TRS zmostkowany to jest to samo co 2-biegunowy TS

Jesteś pewien?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xajas]

Mam taki maly i gra

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jesteś pewien?

Zapytaj Przemaka, to bedziesz 200% pewny

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rafacker]

No to na poczatku wkleiłem ten kabel :) Jak działa to spoko, temat rozwiązany.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rafacker]

10 godzin temu, xajas napisał:

Mam taki maly i gra

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )




Zapytaj Przemaka, to bedziesz 200% pewny



Ale tutaj nie masz takiego połączenia...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xajas]

Tu masz polaczenie do PC przez USB a do sluchawek przez jack 3,5mm

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rafacker]

28 minut temu, xajas napisał:

Tu masz polaczenie do PC przez USB a do sluchawek przez jack 3,5mm

Wiem, tylko nei rozumiem co to ma do tematu...
Pokazałeś kabel TS do RCA i mówisz że używasz takiego, po czym wklejasz sprzęt który w ogóle takiego kabla nie potrzebuje..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xajas]

Pisalem to jako alternatywa/pomysl by zamiast eksperymentowac z drogimi kablami do tego starego wzmacniacza, dolozyl bym pare groszy i kupil nowy tani wzmacniacz, z ktorym nie masz tego cyrku z kablami

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[msankowski]

Ten kabel z pierwszego postu elektrycznie zadziała. Ale raczej Autor wątku nie będzie zadowolony z rezultatu, ponieważ pomiędzy poziomem liniowym w karcie (RCA) a wejściem Samsona (TRS) będzie niedopasowanie poziomu sygnału. Za mały sygnał wyjściowy, więcej szumu.

[mention=1239]xajas[/mention] nieźle radzi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rafacker]

Godzinę temu, msankowski napisał:

Ten kabel z pierwszego postu elektrycznie zadziała. Ale raczej Autor wątku nie będzie zadowolony z rezultatu, ponieważ pomiędzy poziomem liniowym w karcie (RCA) a wejściem Samsona (TRS) będzie niedopasowanie poziomu sygnału. Za mały sygnał wyjściowy, więcej szumu.

[mention=1239]xajas[/mention] nieźle radzi.

Z tego co wyczytałem to sygnał w jednym pinie jest w odwróconej fazie ze względu na poprawę jakości sygnału więc wygląda na to że w takim połączeniu będzie tak samo mocny sygnał tylko że bardziej podatny na zakłócenia, mam racje?

Znalazłem jeszcze taki kabel, jak widać jest TRS i 2 RCA, jak tutaj jest poprowadzony sygnał skoro RCA jest niezbalansowane?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[msankowski]

Z tego co wyczytałem to sygnał w jednym pinie jest w odwróconej fazie ze względu na poprawę jakości sygnału więc wygląda na to że w takim połączeniu będzie tak samo mocny sygnał tylko że bardziej podatny na zakłócenia, mam racje?

Znalazłem jeszcze taki kabel, jak widać jest TRS i 2 RCA, jak tutaj jest poprowadzony sygnał skoro RCA jest niezbalansowane?

Ten kabel RCA do TRS pewnie ma zwarte R i S. Niczego to raczej nie wniesie.

Odwrócenie polaryzacji nie podnosi poziomu sygnału. Na krótkim odcinku nie chodzi o zakłócenia zewnętrzne. Ponieważ z liniowego RCA sygnał nominalny ma niższy poziom niż poziom nominalny wejść wzmacniacza, będziesz musiał kręcić gałkami mocno w prawo. Być może uzyskasz w słuchawkach dostateczną głośność, ale sam wzmacniacz będzie dodawał nieproporcjonalnie dużo własnego szumu.

Musiałbyś zastosować konwerter aktywny albo transformator, a to kosztuje dużo więcej niż kabel. Lepiej dobrać inny wzmacniacz, z wejściami RCA albo zewnętrzną kartę dźwiękową zintegrowaną ze wzmacniaczem, jak radził xajas.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

Kabel cinch - jack mono. Nie kombinuj. Dwa takie:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[msankowski]

Kabel cinch - jack mono. Nie kombinuj. Dwa takie:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Na pewno zadziała:) Z manuala Q5:

"The Q5 accepts both balanced and unbalanced signal; generally, balanced signal is preferable because it provides better signal-to-noise ratio and reduced extraneous noise."

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rafacker]

Dzieki tak zrobie zatem Ts do RCA i zobacze jak bedzie z poziomem sygnału.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rafacker]

Ok, podłączyłem. Wszystko działa, sygnał jest odpowiedni, mocny, szumów/zakłóceń brak.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
