Zasilanie anodowe Single Ended 300B - zwarcie.

**Grzegorz7** · 4 Listopada 2023

W dniu 30.10.2023 o 12:19, Kubic napisał:

Tak? Musze też to przemyśleć...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Nie jest włączony równolegle. Tu wystarczyło badać układ dla wartości od 100omów do kilku komów i odpowiednio dobierając kondensator. Dla wartości jak na schemacie po wywaleniu 100 omów i pozostawieniu kondensatora powinno być jak na symulacji Przemka.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Kubic · 5 Listopada 2023

22 godziny temu, przemak napisał:

W każdej gałęzi z kondensatorem powinny być oporniki

Tak były zawsze w gałęzi regulowane oporniki.

Chciałbym teraz wykonać klasyczna regulację barwy pomiędzy regulatorem głośności, a przedwzmacniaczem.

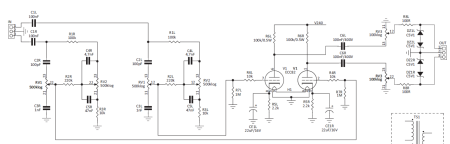

Czy poniższe propozycje (bez stopnia wzmocnienia) mogę skopiować jeden do jeden do mojego wzmacniacza? Któryś polecacie szczególnie, a może jeszcze jakieś inne proste propozycje?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

przemak · 5 Listopada 2023

1 minutę temu, Kubic napisał:

Tak były zawsze w gałęzi regulowane oporniki.

Chciałbym teraz wykonać klasyczna regulację barwy pomiędzy regulatorem głośności, a przedwzmacniaczem.

Czy poniższe propozycje (bez stopnia wzmocnienia) mogę skopiować jeden do jeden do mojego wzmacniacza? Któryś polecacie szczególnie, a może jeszcze jakieś inne proste propozycje?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Możesz oba. Oba spowodują spadek wzmocnienia o ok 20dB (w stosunku do tego co teraz jest), jeżeli to jest OK, to spoko. Lepszy jest oczywiście Baxandall czyli pierwszy układ, w sprzężeniu (pierwszej triody). Jeżeli to jest sterowane z jakiegoś urządzenia półprzewodnikowego, to wtórnik na wejściu nie będzie potrzebny.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Kubic · 9 Listopada 2023

Cześć.

Equalizer AVT działa prawidłowo niestety wprowadza bardzo duże szumy i przydźwięk sieciowy, więc odpada.

Zastosowanie samego filtru Jamesa dało bardzo wyraźną regulację wysokich tonów, natomiast bas jest mocno stłumiony i regulowany w niewielkim zakresie, więc też odpada.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Daniel_68412 · 9 Listopada 2023

@Kubic jak źródłem jest strumień to może equalizer na etapie cyfrowym?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

przemak · 9 Listopada 2023

19 minut temu, Kubic napisał:

Zastosowanie samego filtru Jamesa dało bardzo wyraźną regulację wysokich tonów, natomiast bas jest mocno stłumiony i regulowany w niewielkim zakresie, więc też odpada.

Miliony takich korektorów działają na całym świecie, więc coś nie tak z wykonaniem raczej 😉

20 minut temu, Kubic napisał:

wprowadza bardzo duże szumy i przydźwięk sieciowy

Masy i połączenia raczej są problemem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Kubic · 9 Listopada 2023

2 minuty temu, przemak napisał:

Masy i połączenia raczej są problemem

Niestety nie ma tu pola manewru.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

przemak · 9 Listopada 2023

9 minut temu, Kubic napisał:

Niestety nie ma tu pola manewru.

Zawsze jest 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Kubic · 9 Listopada 2023

28 minut temu, przemak napisał:

więc coś nie tak z wykonaniem raczej 😉

48 minut temu, Kubic napisał:

Bez przesady 😉 potrafię zlutować kilka oporników i kondensatorów na płytce drukowanej. 🙂

Zauważyłem, że jak poziom sygnału jest wyższy (CD vs telefon) to wysokie tony bardzo szumią gdy są maksymalnie podkręcone.

Dodał, że korektor barwy podłączyłem bezpośrednio przed potencjometrem głośności.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

przemak · 9 Listopada 2023

31 minut temu, Kubic napisał:

Bez przesady 😉 potrafię zlutować kilka oporników i kondensatorów na płytce drukowanej. 🙂

Zauważyłem, że jak poziom sygnału jest wyższy (CD vs telefon) to wysokie tony bardzo szumią gdy są maksymalnie podkręcone.

Dodał, że korektor barwy podłączyłem bezpośrednio przed potencjometrem głośności.

Coś się chyba wzbudza. Miliony takich układów na świecie, kleopatra nie cierpi na brak dołu, wręcz przeciwnie 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Kubic · 30 Grudnia 2023

Chyba pora na małe podsumowanie i pytania zamykające temat 🙂

Jeszcze raz bardzo dziękuję wszystkim za bezcenną pomoc!

Często spotykam się z opinią, że wygrzewanie lamp sprawia, że wysokie tony stają się łagodniejsze itp, itd, a u mnie efekty był odwrotny, wysokie tony których bardzo mi brakowało są obecne i nie wycofane tak jak na początku. Jakie są Wasze doświadczenia?

Obecnie podium mojego systemu wygląd następująco:

1. Z Marantz SA-15S1 gra cudownie!

2. Z Cambridge CXN gra dobre

3. Z Thorens TD 318 + Musical Fidelity V90 gra aż za bardzo poprawnie (dla niektórych zalet, a dla manie nie do końca) bo niektóre płyty brzmią tragicznie, a niektóre super...

W porównaniu do tranzystorów które miałem to straciła nieco stereofonia, szerokość i głębia sceny, ale z to barwa, muzykalność, prezentacja instrumentów (gitara potrafi załkać jak na koncercie), wokale zdecydowanie na plus.

Czyli znów najważniejsza stała się muzyka, a nie sama (ortodoksyjna) reprodukcja dźwięku! 🙂

W najbliższym czasie pewnie zabawa z lampami, a w przyszłości pewnie Preamp RIAA DIY (propozycje mile widziane).

Pozdrawiam!!!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Grzegorz7** · 30 Grudnia 2023

Od końca.

Pre RIAA na lampach gdzieś chyba na Forum widziałem, nieźle wyglądające od strony układowej.

Zawsze muzyka jest najważniejsza. Ale ja w życiu byłem wielokrotnie oszukiwany dlatego lubię neutralny przekaz. Dlatego jedne wydawnictwa brzmią mi znakomicie inne niezupełnie. Zwracam uwagę na sygnaturę "brzmieniową" rozmaitych studiów i producentów. Jak wszystko gra tak samo, "dobrze" to traci się smaczki. Ma być czasami chropowato jeżeli taki był zamysł np. producenta, muzyków, reżysera...

Co do wygrzewania lamp. Różnie to ludzie odbierają ale i równie zachowują się lampy, nawet tego samego typu. To emisja, ale przede wszystkim geometria tych wszystkich elektrod, naprężenia poprodukcyjne, jakość próżni,...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

przemak · 30 Grudnia 2023

23 minuty temu, Grzegorz7 napisał:

Co do wygrzewania lamp. Różnie to ludzie odbierają

Jak na początku gra ostro, to po wygrzaniu jest ciemniej. W tym przypadku na początku było za ciemno, to po wygrzaniu jest jaśniej. Czego nie rozumiesz? 😉
