Słaba moc sygnału tunera Pioneer F-701. Jakie trymery dobrać?

[Kubic]

Cześć,

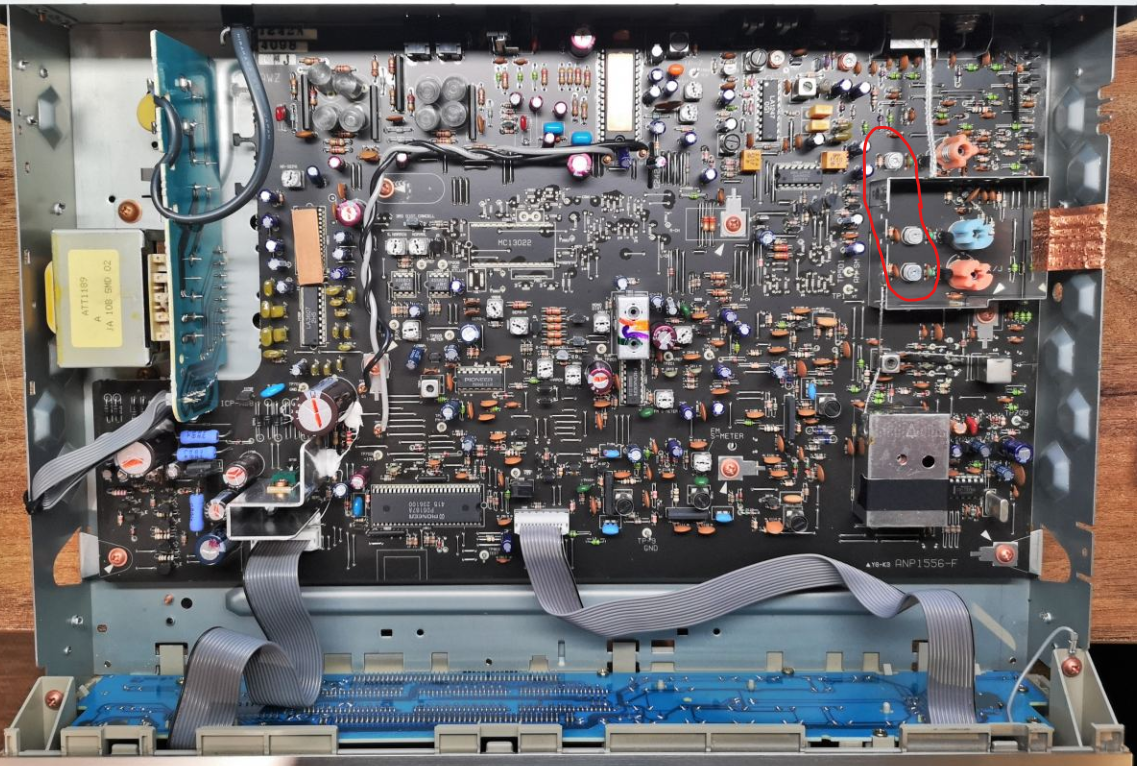

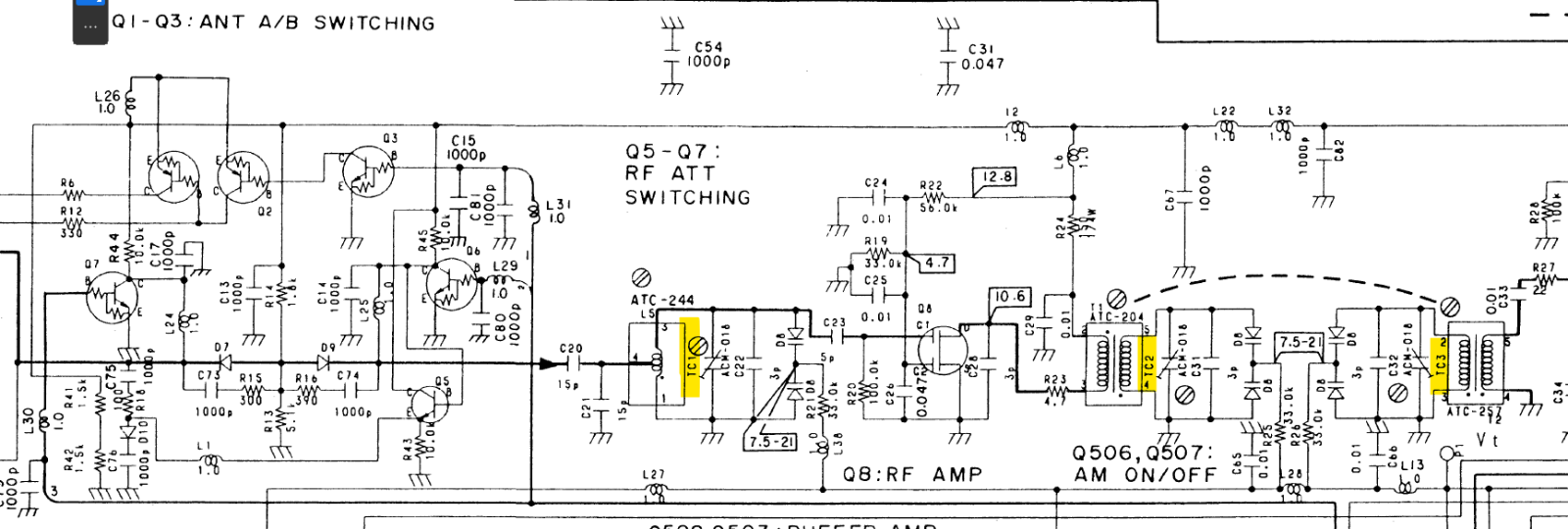

Pacjent to Tuner Pioneer F-701 - słaba moc sygnału. Po wykonaniu kalibracji wg instrukcji serwisowej  sygnał jest bardzo silny  (skala 7/8). Po dwóch dniach użytkowania sygnał spada do 2/8. Przy kolejnych kalibracjach zauważyłem ,że największą poprawę daje regulacja kondensatorów nastawnych TC1, TC2 lub TC3. Chciałem je wymienić, ale nie mogę rozszyfrować jaką powinny mieć wartość. nazwa ACM-018 nic mi nie mówi, a na schemacie wartości też nie ma. Czy to dobry kierunek? Jakiej wartości trymerów użyć?

Link do pełnej dokumentcji

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Grzegorz7]

Chcesz powiedzieć, że spadek sygnału jest spowodowany rozstrajaniem?

Jeśli tak to przyjrzyj się stałości napięciu zasilającego regulację napięcia dla warikapów, ew. jeśli to potencjometr to jego jakość.

[terminus]

Mam taki sam problem z Yamaha TX-950.

Głowica się nie rozstraja dla częstotliwości, tylko spada jej czułość, praktycznie do zera, nic nie odbiera.

Zestrojenie głowicy pomaga na kilka - kilkanaście godzin, i tak w kółko.

Edytowane 5 Grudnia 2023 przez terminus

[Grzegorz7]

Rozstrajanie może przebiegać w obie strony poszczególnych filtrów pasmowych. Wówczas mamy wrażenie trzymania częstotliwości traktując tory w.cz. i p.cz. całościowo w odbiorniku.

Jeśli się rozstraja to najpierw sprawdziłbym te warikapy; stałość napięcia je polaryzującego. A co z ARCz? Jest lepiej czy gorzej. Zwracam uwagę, że ARCz z reguły stabilizuje f tylko jednego obwodu i nie musi poprawić całości.

Samo wzmocnienia jest regulowana na 2-giej bramce tego MOSFET`a bodaj Q8 na schemacie wyżej. Tu akurat jest ustalone napięcie na stałe ale bywa to wykorzystane do ARW. Również tranzystory w p.cz. nawet Bipolarne poprzez sterowanie ich pkt pracy. Trzeba by sprawdzić czy i ew. jak zmieniają się odpowiednie potencjały.

To w zasadzie tyle.

Zobaczyłbym również te wszystkie przełączniki anten na wejściu. Bywają również tłumiki sygnału wejściowego. Trzeba to zbadać czy przypadkiem te diody przełączające (schemat wyżej) nie wchodzą w stan przewodzenia, itd.

Jeśli rozstrajanie to stawiałbym na napiecie polaryzacji warikapów. Jeśli trymery to musiałby być to jakiś szajs. Jeśliby zmiana wzmocnienia to niby w czym pomagała:

7 godzin temu, terminus napisał:

Zestrojenie głowicy pomaga na kilka - kilkanaście godzin, i tak w kółko.

Wygląda na rozstrajanie czyli wracamy do napięcia warikapów...



[Kubic]

@Grzegorz7 o jakim poziomie niestabilności napięcia na warikapach mówimy 0,1V? Jeśli tak to nie udało mi się takiej niestabilności wychwycić. Zauważyłem, że jeśli nacisnę przycisk Auto Operation to poziom sygnału wraca do wysokiego poziomu. Opcja ta automatycznie wybiera antenę z której jest najmocniejszy sygnał i dobiera filtry.

[Grzegorz7]

Czyli wychodzi na to, że jest problem z przełącznikiem anten.

[Kubic]

Dodam, że układ wybiera tą samą antenę co wczesniej była wybrana.

[namor]

Grzegorz może mieć rację, spróbuj ominąć ten rozbudowany układ przełączania anten, jedna noga C20 "do góry" i podaj na niego sygnał antenowy.

[terminus]

To ciekawe, jak u mnie w Yamacha to zadziała.

[Kubic]

Chyba jednak problem nie będzie po stronie selektora anteny bo samo przełączanie anten za pomocą "ANT A/B" nic nie zmienia. Ciężko diagnozować bo spadek siły sygnału zdarza się ostatnio bardzo rzadko.
