Bipolarny Giesberts

Bogdan

Przez Bogdan ,
w DIY

 Udostępnij
Tematy

Rekomendowane odpowiedzi

Bogdan Wschodząca gwiazda

Bogdan

Opublikowano
Opublikowano (edytowane)

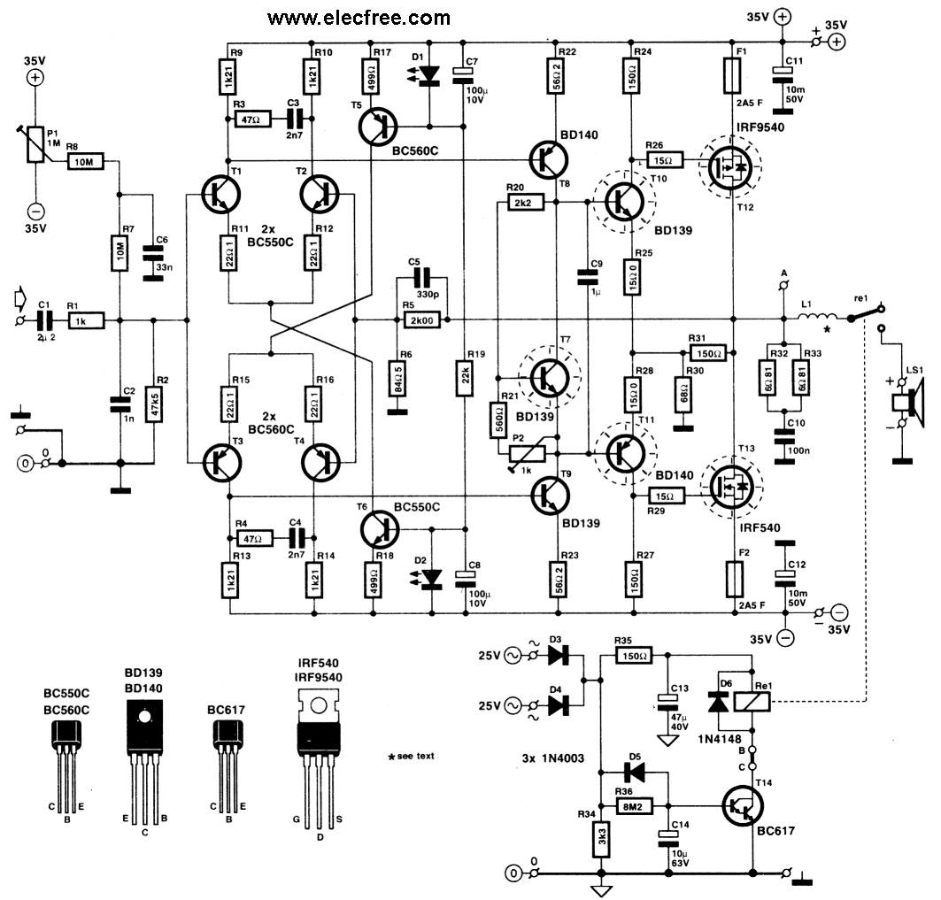

Przedstawiam zmodyfikowany schemat popularnego niegdyś wzmacniacza z Elektora autorstwa Giesbertsa , który w oryginale grał bardzo dobrze , ale nie był zbyt stabilny temperaturowo , a moim zdaniem całkowicie niepotrzebnie przekombinowany w stopniu prądowym.

Myślę, że moja propozycja jest logiczna i słuszna - mam za dawnych lat odpalony układ oryginalny ,

a że pogoda coraz paskudniejsza , to w wolnej chwili przerobię wg niniejszej koncepcji.

Najpierw na podwójnej parze darlingtonów na wyjściu , a potem ze zwykłymi tranzystorami.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

w TME są indyjskie kopie darlingtonów Onsemi - mocarze , tanie i do audio wystarczające (120V,30A,200W, ft 4 Mhz )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Bogdan
te darlingtony nie muszą być dublowane i jedna para na kanał wystarczy spokojnie do zasilania 2 x 50 V DC , tranzystory VAS najlepiej zamienić np. na KSA1381/KSC3503
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
arturp Doświadczony

arturp

Opublikowano
Opublikowano

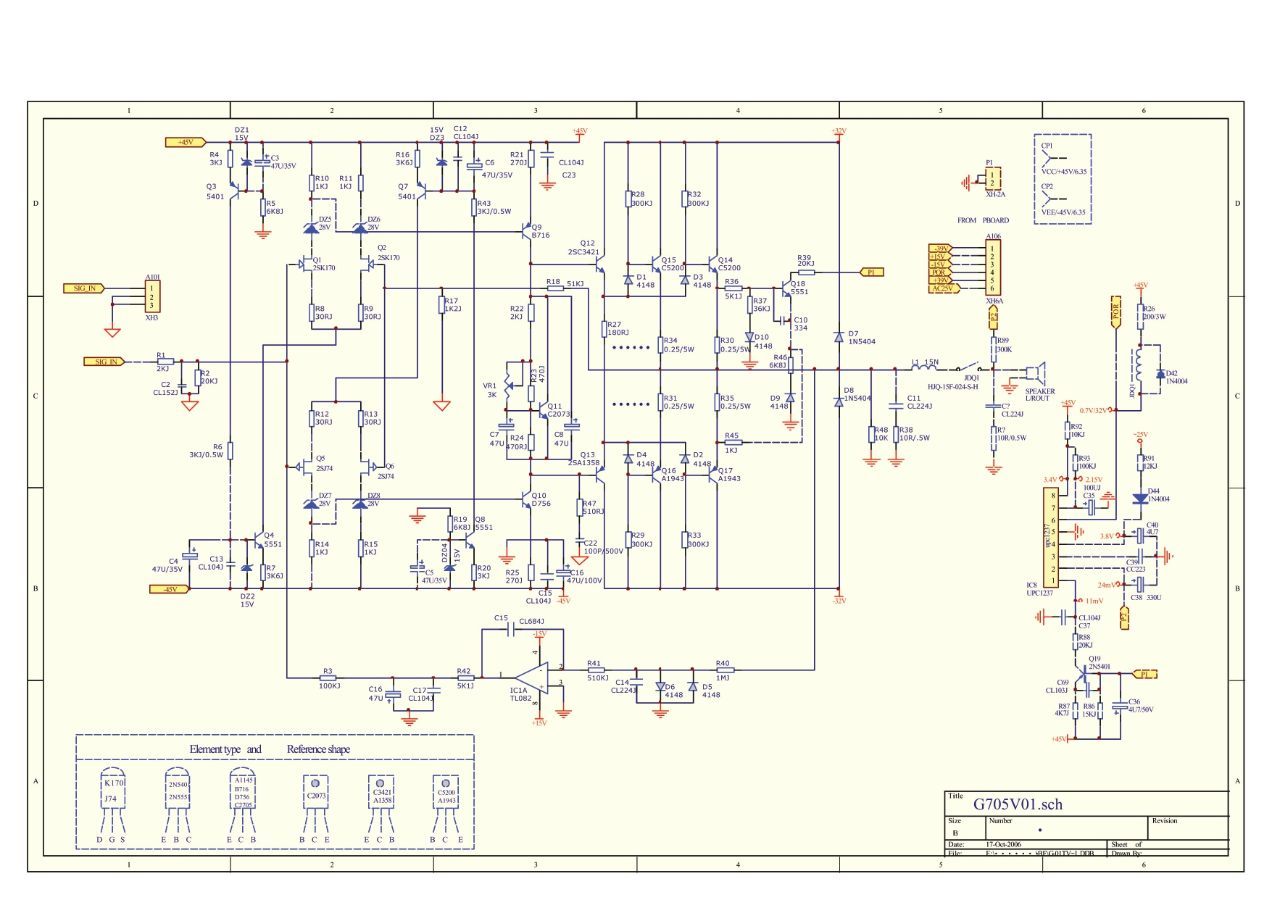

Podobne. Kiedyś złożyłem 2 egzemplarze, teraz mam trzeci , niedokończony. W zasadzie czeka na włożenie do obudowy.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×

...there is no spoon...

Odnośnik do komentarza
Udostępnij na innych stronach
Bogdan Wschodząca gwiazda

Bogdan

Opublikowano
  • Autor
Opublikowano

faktycznie układowo podobny , Giesberts ma ciekawie rozwiązaną regulację DC na wyjściu , które pozwala zrezygnować z kondensatora z pętli sprzężenia zwrotnego.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
korkoczong Poszukiwacz

korkoczong

Opublikowano
Opublikowano

Jako ciekawostka;

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Ewentualnie do sklonowania.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
witek_z Wschodząca gwiazda

witek_z

Opublikowano
Opublikowano

Dlaczego Bogdan nigdy nie wspomniałeś o wzmaku hi-end giestbertsa z elektora. (a w ogóle trochę świra masz na punkcie wzmacniaczy)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
Bogdan Wschodząca gwiazda

Bogdan

Opublikowano
  • Autor
Opublikowano

Kiedyś wspominałem, ale to przerost formy nad treścią - przecudowany. Gryphon Callisto 2200 duuuużo prostszy , a gra jak marzenie.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
darek549 Poszukiwacz

darek549

Opublikowano
Opublikowano

Sam też przymierzałem się do budowy tego wzmacniacza (hi end z Elektora ). Na elektrodzie znalazłem 2 tematy o nim w tym nowo zaprojektowane płytki. Jedna płytkę wytrawiłem jednak odpuściłem temat ze względu na słabą dostępność części i mój wówczas ograniczony budżet.

Do dziś zastanawiam się czy ktoś go robił i porównywał do innych konstrukcji.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Czy kojarzycie LFA-50 i LFA-150 z Elektora? Ktoś budował?





Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
witek_z Wschodząca gwiazda

witek_z

Opublikowano
Opublikowano
55 minut temu, Bogdan napisał:

Gryphon Callisto 2200 duuuużo prostszy , a gra jak marzenie.

Więc po co dalej szukasz?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
  • Lubię to 1
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
arturp Doświadczony

arturp

Opublikowano
Opublikowano
8 godzin temu, Bogdan napisał:

Do nirvany jeszcze trochę

sądzę że brzmienie tego wzmacniacza będzie zależało w dużej mierze od zastosowanych tranzystorów . Ile razy stosuję  tranzystory BC5xxx to zawsze mam wrażenie że brzmienie jest jasne ,kanciaste ,ostre - ,,techniczne" . Dwa egzemplarze , które złożyłem na tranzystorach 2n5551 i 2n5401 ( np Onsemi z tme ) , brzmiały ,,kulturalnie". W roli sterujących  lepiej wypadają odpowiednie Toshiby czy Sankeny zamiast MJE340/350 czy BD139/140 . Natomiast co do tranzystorów mocy to zawsze darlingtony brzmiały mi ,, nijak " - jakoś tak mało wciągająco , płasko , szarawo i zawsze wracałem do dwóch-trzech par 2sc5200/2sa1943 lub podobnych .

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×

...there is no spoon...

Odnośnik do komentarza
Udostępnij na innych stronach
SomekPoland Kompan

SomekPoland

Opublikowano
Opublikowano

Trochę nie w temacie, ale jak chcecie nieskomplikowany, a bardzo dobry wzmak to może Load Invariant Amplifier Selfa? Płytki są do kupienia tutaj (oficjalna strona):

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
kinimod Poszukiwacz

kinimod

Opublikowano
Opublikowano
W dniu 14.12.2023 o 21:04, Bogdan napisał:

Kiedyś wspominałem, ale to przerost formy nad treścią - przecudowany. Gryphon Callisto 2200 duuuużo prostszy , a gra jak marzenie.

Masz może namiary na kogoś kto ma płytki albo chociaż projekt w programie do callisto 2200 ?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
AlmostFamous Współtwórca

AlmostFamous

Opublikowano
Opublikowano
W dniu 14.12.2023 o 11:22, Bogdan napisał:

Przedstawiam zmodyfikowany schemat popularnego niegdyś wzmacniacza z Elektora autorstwa Giesbertsa , który w oryginale grał bardzo dobrze , ale nie był zbyt stabilny temperaturowo , a moim zdaniem całkowicie niepotrzebnie przekombinowany w stopniu prądowym.

Myślę, że moja propozycja jest logiczna i słuszna - mam za dawnych lat odpalony układ oryginalny ,

a że pogoda coraz paskudniejsza , to w wolnej chwili przerobię wg niniejszej koncepcji.

Najpierw na podwójnej parze darlingtonów na wyjściu , a potem ze zwykłymi tranzystorami.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

w TME są indyjskie kopie darlingtonów Onsemi - mocarze , tanie i do audio wystarczające (120V,30A,200W, ft 4 Mhz )

Średnim pomysłem jest zastosowanie t8 i t9 jako pojedynczych bd139 i bd140, raz że niewielkie wzmocnienie a dwa że taki układ jest beta-zależny dlatego kiepsko się to kompensuje temperaturowo. Ze wzrostem temperatury zwiększa się beta tych tranzystorów do tego niekoniecznie jednakowo a nawet na pewno nie. To zmienia prąd płynący przez t7 co skutkuje zmianą prądu spoczynkowego tranzystorów mocy. Wypadało by również kompensować nadmiar fazy na tych tranzystorach bo kompensacja c5 czasem przynosi wiecej złego niż dobrego.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
