Wzmacniacz Marantz pm 68 pali bezpiecznik

[Jachu666]

Witam.

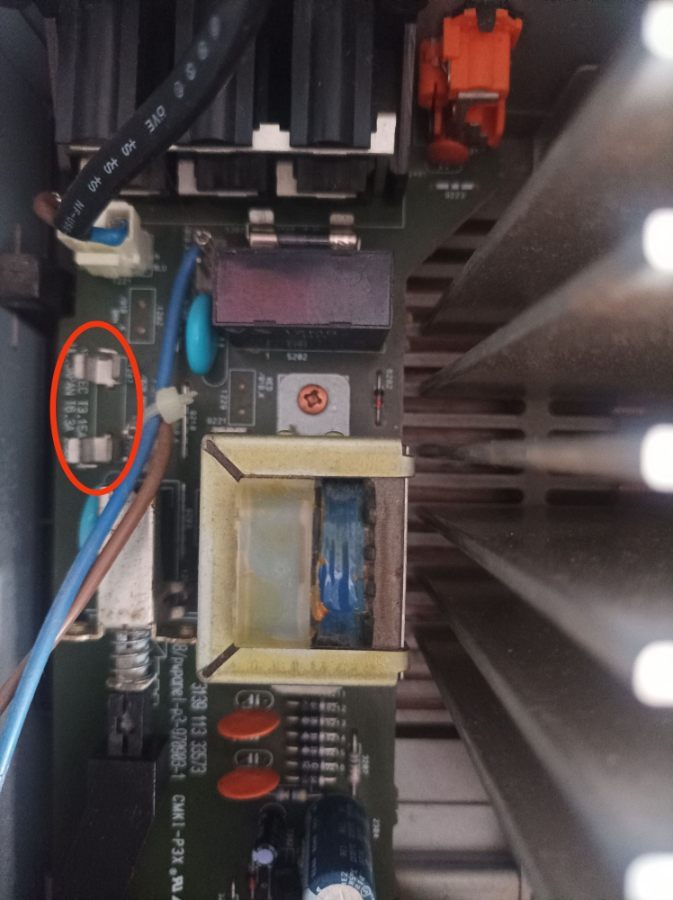

Wzmacniacz Marantz pm 68 pali bezpiecznik zaznaczony na zdjęciu. Wszystko było dobrze do czasu kiedy go włączyłem pewnego dnia i zonk, wywaliło bezpiecznik. Każda próba zamontowania nowego kończy się przepaleniem. Co może być przyczyną?

[baltfan]

3 godziny temu, Jachu666 napisał:

Co może być przyczyną?

Niewątpliwie zwarcie we wzmacniaczu .Nie podejmuj kolejnych prób wymiany bezpiecznika,tylko szukaj serwisu.

[Jachu666]

3 godziny temu, baltfan napisał:

Niewątpliwie zwarcie we wzmacniaczu .Nie podejmuj kolejnych prób wymiany bezpiecznika,tylko szukaj serwisu.

Przed tą usterką delikatnie ciszej zaczął grać jeden kanał. Opukałem delikatnie gniazda głośnikowe i po ponownym uruchomieniu już paliło bezpiecznik

[Marek.S]

Czyli coś się pewnie spaliło przez zimne luty.

[jgx]

Cześć mam identyczny problem, udało Ci się go rozwiązać? Wysłałem Ci priv

[pit80]

Jeśli potrafią panowie posługiwać się multimetrem, mogę pomóc w zidentyfikowaniu usterki, jeśli wkleicie schemat i zaznaczycie na nim, który to bezpiecznik.
Pierwsze podejrzenia w takich sytuacjach padają najczęściej na elementy zainstalowane w pobliżu miejsc, w których generowana jest duża ilość ciepła, więc zacząłbym od sprawdzenia tranzystorów końcowych. Z tym że upalenie takiego tranzystora może wynikać także z jakiejś nieprawidłowości w obwodzie przed tym tranzystorem, więc do prześledzenia będzie cała ścieżka. Pierwsze uruchomienie po naprawie  to prąd spoczynkowy na minimum i tradycyjna żarówka szeregowo wpięta przed kablem zasilającym 230v.

[Dune]

W dniu 6.01.2024 o 19:13, Jachu666 napisał:

Przed tą usterką delikatnie ciszej zaczął grać jeden kanał. Opukałem delikatnie gniazda głośnikowe i po ponownym uruchomieniu już paliło bezpiecznik

Sprawdz tranzystory sterujące od końcówek czy w ogóle żyją w tym kanale co grało ciszej przed awarią,  jak spaliło bezpiecznik zły znak mogły paść też  końcowe :-/
