Zbuduj CD samodzielnie - źródło DIY

[Matthew]

Może teraz po intensywnych pracach i wątkach o GC nadszedł czas na wątek o tym jak zbudować wysokiej klasy CD Player, jakie elementy i podzespoły potrzebne, jakie transporty, przetworniki, jakie zasilanie, jakie kondensatory, zegary i wogóle.... myślę że wiele osób czeka na taki wątek gdzie wszystkiego się dowie o budowie źródła, albo jeszcze nie wie, że czeka ;), ja w każdym bądź razie chciałbym aby znalazło się tu wszystko co potrzebne.





Pozdrawiam

Matt

[Matthew]

wypunktujcie w punktach ;) po kolei co jest potrzebne...



1. Transport - (różne typy)

2....





;)

[Bartek1]

Wątek o DAC-u juz jest (non-os TDA1543).



Teraz tylko transport i wrzucić to w jedną obudowę.



Z nowych rzeczy tu nie ma za dużego wyboru, wszyscy DIY na całym świecie klepią transporty na kicie CD PRO II Philipsa. Nie ejst to tanie za bardzo ani też jakiejś bardzo wysokiej jakości. Tańszą alternatywą jest kit CDM 12.1 raczej już kompletny plastik. Albo jeszcze inna opcja to po prostu uzyc jakiegoś starego odtwarzacza z wybranym napędem (Sony czy Philips), wypruć wszystko ze środka i zostawiając tylkko sterowanie napędem i wyświetlacz zrobić wszystko od nowa i wrzucić tam DAC-a.



POzdr.

[Matthew]

hmm no właśnie, znalazłem

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



więc CD to Transport, servo, przetwornik C/A i zasilanie tak???

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



chemat blokowy niżej DAC'a?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mahler]

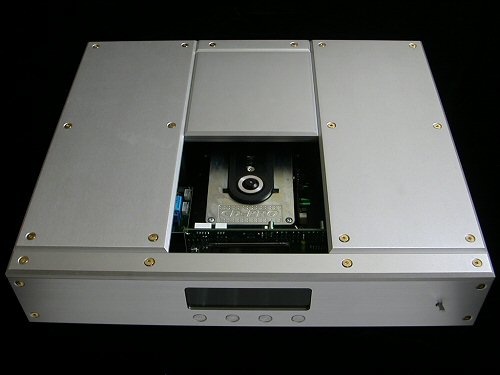

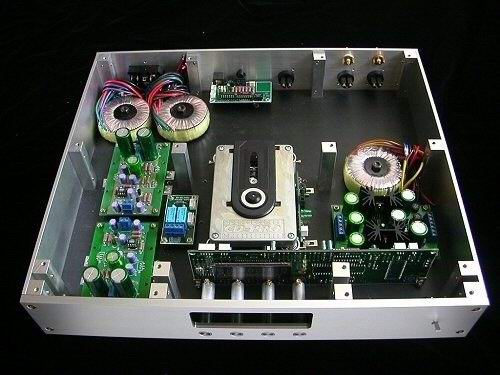

opis DIY CD-PRO2M Transport/Player

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Koszt to ok 800$. Ktoś tu już się chwalił tym kitem że zrobił.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

o staary, zajebiste !!! ;))

[Matthew]

dawajcie linki ....

[Uki]

A może popracować nad transportem z komputerowego CD. Temat był już wałkowany, ale żadnych konkretnych propozycji nie było.

[mi$kin]

Właśnie!

Może zmieńmy "troszkę" założenia do tego projektu i zdecydujmy, że będzie oparty na napędzie z CD-ROMa.

Ktoś tu już pisał, które ze starych (czytaj: wolnych ) napędów dają nadzieję na takie zastosowanie - jakieś TEACi to były zdaje się?!

Może zatem na początek lista takich dobrych napędów CDROM?

[Kajo]

Witam !!!!!!!!!!!!!



Co do CD-ROM to dobra idea ( ze względu na ceny dobrej jakości optyki CD ) ale dlaczego napęd ma być oparty na starych CD-ROM-ach . Przecież te wysokie prędkości odczytu wymagają od producenta takiej konstrukcji optyki i wykonania aby dane bez żadnego problemu było odczytywane . Odczyt z prędkością np x 10 nie wymagało od optyki takiej precyzji śledzenia ścieżki jak np przy x 52 ( myślę że technologicznie nie było to wtedy możliwe ) . Można tą prędkość dostosować do standardu CD .

Kiedyś czytałem w jakimś piśmie że ML używa do swoich transportów cd - cd-romów przemysłowych ( nie wiem jakiej firmy ) ale wyglądało to bardzo pożądnie .



Może ktoś ma dostęp lub wiedzę o takich cd-romach przemysłowych . Piotrek608 chwalił się w jakimś wątku że ma dojście do jakiś cd-rom firmy Mitsumi .



Pozdrawiam



Kajo

[Kajo]

Witam !!!!!!!!!!!!!!!



A tu jest trochę na potwierdzenie mojej teori:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Co wy na ten temat myślicie ???



Pozdrawiam



Kajo

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kajo]

Witam !!!!!!!!!!!!!



A tu wersja przeróbki CD-rom na odtwarzacz cd :



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Oczywiście jest to najprostrze rozwiązanie . Można tu pokombinować z nowym sterowaniem , zasilaniem i wyjściem sygnału w różnych formatach . Wiadomo że elektronika w cd-romach nie jest wysokich lotów patrząc pod względem audio chyba że się mylę . Trzeba zrobić eksperyment z wyjściem SPDIF i stabilnym zasilaniem 12 V.

Ciekawe jake będą efekty brzmieniowe ????



Pozdrawiam



Kajo

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krisabc]

---> Kajo

Stare CD-ROM-y miały czasami lepiej zrobioną mechanike, lepsze (czasami szkalne) soczewki, czasami łatwiej tez o dokumentacje. Zobacz np. to:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[felix]

krisabc ma rację.

Niestety jakość nowych napędów pozostawia WIELE do życzenia. Troszkę w tym siedzę jako serwisant komputerowy. I powiem wam, że nie ma takiego nowego napędu czy nagrywarki CD na którą mógłbym zamienić mojego TEAC'a CD-W524E (24x sprzed paru lat). Nowe napędy mają problemy z czytaniem płytek nawet jeżeli zjadą sobie z prędkością prawie do zera nie mówiąc już o wyższych prędkościach więc jakość wykonania raczej nie jest najwyższa. Dobrze wykonane są tylko same napędy płyt (muszą być bo przy tych prędkościach obrotowych przy najmniejszym biciu na ośce płytka może się rozpaść co zresztą zdarzało się w samsungach, lg a kiedyś nawet widziałem pioneera który rozwalił płytkę). Kompletną paranoją są nowe napędy LiteOn (nagrywarki CD 48X były jeszcze całkiem dobre) i TEAC które nie czytają czasami nawet tłoczonych płytek. Dlatego polecam szukać starszych napędów Plextora, TEAC'a, Sony, Pioneera, Aztecha (o dziwo ten wynalazek dobrze czytał) i właściwie tyle.

[opteron]

felix, racja, starsze Teac-i są nie do zdarcia i jesli one czegos nie przeczytaja (lub nie nagraja) to juz nic tego nie zrobi. Dodam jeszcze ze złota seria skonczyla sie na modelach W540E. Potem firme dziady sprzedały :-(

[josef]

a na allegro do kupienia za grosze więc można eksperymentować :)

[Kajo]

Witam !!!!!!!!!!!!



Z tymi starymi cd-rom to macie trochę racji ale to myślę że warto by było po eksperymentować a także porównać takiego staruszka do jakieś nowej produkcji ( oczywiście pod względem dzwięku )



Gdziesz czytałem chyba w EP 8/2002 o projekcie odtwarzacza cd z zastosowanym cd-rom . Można by coś z tego projektu wykorzystać . Jakieś sterowanie itd.



W sklepie AVT wykopałem już gotowe zaprojektowane sterowanie .



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Co wy o tym sądzicie ???



Pozdrawiam



Kajo

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cykad]

Pomysł zaj...!! WIdziałem jakiś b.drogi odtwarzacz z płyty marmurowej na kolcach gdzie na środku była płyta CD. Wyglądał bajerancko i można by go tak było zrobić. Rozumiem ze sterowanie jest z AVP i zostaje tylko problem

toru audio. Tu jednakże trzeba poprosić wytrawnych DIT-owców którzy już lata zjedli na tuningowaniu CD - czy widzicie szansę na prostą modyfikację odtwarzacza CD tak aby to dobrze grało ?

Czy jest mozliwość wyprowadzenia z takiego odtwarzacza sygnału cyfrowego do amplitunera ?

[opteron]

Budując taki układ lepiej od razu skumać go z NOS-em Petera Daniela. Lepiej sie juz chyba nie da :-)

[Irex]

Co oznacza skrót NOS ?? z Góry dziękuje za odpowiedź :)



Pozdrawiam

Irex

[Uki]

NOS - Non Oversampling DAC

[nowy11]

NOS (New Old Stock), inaczej: nieużywane, dawne, składowane.

[Irex]

Dzięki, satysfakcjonującej odpowiedzi udzielił mi już Uki (NOS - Non Oversampling DAC)



Pozdrawiam

Irex

[nowy11]

PS

Określenie dotyczy komponentów, głównie lamp, kondensatorów,rezystorów wyprodukowanych dawniej a stosowanych w obecnych konstrukcjach.

[Orion-Tom]

Witam

Chcąc wykorzystać napęd CD-ROM jako transport postanowiłem wykonać oddzielne zasilanie według powyższego linka. Wyrzysko było by ok. gdyby nie fakt bardzo silnego grzania się stabilizatora 5V mimo przykręcenia go do budowy i zastosowania rezystora. Niestety nie mam możliwość pomiaru temperatury ala po kilku minutach pracy temp. na budowie CD jest dość wysoka a miejsce mocowania stabilizatora gorące. Czy tak ma być?

[BeerfaN]

poszukaj, czy na pewno dobrze jest przylutowany. Ja miałem taki problem ze stabilizatorami, gdy źle przylutowałem (zgodnie ze schematem...) diodę prostowniczą.



a grzać sie może - grunt, żeby go szlag nie trafił :)

[BeerfaN]

może przykręć go do radiatora a nie obudowy. N aprzykład w zasilaczach komputerowych są niezłe aluminiowe radiatory razem z gwintem pod śrubę

[Orion-Tom]

---> BeerfaN ?..Dzięki za podpowiedz, ja u siebie w ogóle nie dałem tej diody a jako zasilacz użyłem zasilacza do drukarki około 13 V i 1,32A za mostkiem. Czy dioda, o której wspomniałeś ma być tak jak na schemacie z Chip-a?

[remix]

>Orion-Tom

Policz, 13V-5V=8V

8V x 1,32A= 10,56W masz mocy do grzania stabilizatora w najgorszym przypadku.
