Wzmacniacz 40W o małych zniekszt. TIM

[eLKa]

w bibliotece w tamtych latach dokopałem się do oryginalnego opracowania Otali i ... - stąd porównanie schematów oryginalnego i inż Klapczyńskiej (schemat w bibliotece przerysowywałem, bo u nas nie można było wypożyczać zagranicznych czasopism - i tak nie wiem skąd w tamtych czasach - 84? rok tam się wzięły elektroniczne, zagraniczne pisma); zresztą rosjanie używali w tamtych czasach właśnie tak zbudowanego wtórnika emiterowego do sterowania predriverów;

zresztą wcale nie będę upierał się przy tym, że mam rację

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 19 Czerwca 2011 przez eLKa

[stern]

Ja się też nie upieram że jest tak lub inaczej, ponieważ obie wersje są w zasadzie mniej lub bardziej prawidłowe. Może komuś kto to buduje się będzie chciało sprawdzić która wersja lepiej brzmi. Masz gdzieś ten schemat Otali?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 19 Czerwca 2011 przez stern

[diabeł]

Witam

Niegdyś również wqykonałem takowy wzmacniacz, lecz ma on tendencje do wzbudzania się i palenia tranów mocy.Ja w swoim modelu odwróciłem trany mocy z układy wspólnego emitera do wspolnego kolektora, podobnie driwery - wsómie 3 stopnie.Wzmaciacz spisuje się doskonale do dziś, zasilam go symetrycznym 55v, stopień wstępny symetrycznym 60v(stabilizowane).W każdym kanale po 4 trany mocy, oczywiście wszytkie trany zachodnie na wyższe napięcia.

Wzmacniacz ma jeszcze jeden mankament, ze względu na niską impedancje wejściową ( niezwykle chamski filtr dolno przepustowy na wejściu) wzmacniacz musi być sterowany wydajnie prądowo preampem-żaden scalaczek.Dobrze skopiować stopień wyściowy z technicsa su a4 czy yamahy c4- jeżeli ktoś będzie zainteresowany udostępnie schematy do poreampa i przerobionego stopnia mocy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[eLKa]

po tylu latach?

piszę o tym, co pamiętam, ponieważ jest to bardzo dobry wzmacniacz IMHO, a w latach 80 i 90 doskonale spisywał się w zastępstwie oryginalnych bebechów polskich wzmacniaczy z tamtych czasów - w sumie zrobiłem kilkanaście egzemplarzy, w tym również wersję mostkową z KD502 dla zespołu zamiast Eltrona 100....; i wersję z zagranicznymi tranzystorami zasilaną +- 50V w obudowie po uszkodzonym wzmacniaczu Techics`a



myślę, że w Internecie gdzieś można to znaleźć; w wolnym czasie poszukam tego RE - tam był odnośnik do tych opracowań, na których opierała się p. Klapczyńska

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sonik]

dwa rezystory 220R w emiterach bc546 i bc556 powinny być podłączone do masy układu (wtórniki emiterowe), a nie wisieć w powietrzu - na płytce jest taki sam błąd i co gorsze - nikt nie pisał o tym w erracie (przy nie zmasowanym punkcie wspólnym rezystorów układ również działa, ale można to poprawić - zwiększy się moc wydzielana w tranzystorach wtórnika i zmniejszą zniekształcenia)



Efekt jak narazie jest odwrotny - oscylacje i ograniczenie sygnału użytecznego do poziomu 2 Vpp.

Możesz podać schemat oryginału na, którym Pani Klapczyńska rzekomo się wzorowała?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

Mój wpis o poprawności obu możliwości dotyczył połączenia tych rezystorów z wyjściem, a nie z masą. Nie zauważyłem że kolega eLKa napisał że powinny być podłączone do masy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[eLKa]

moja pamięć też może być zawodna, ale na 99% podłączałem te rezystory i do wyjścia wzmacniacza i do masy układu (ścieżki na płytce w pobliżu tego punktu połączenia rezystorów) , oraz pozostawiałem niepodłączone, jak na schemacie; ciekawe, który z Was dokładnie pamięta, co robił 25 lat temu? Klapczyńska wzorowała się na opracowaniach dwóch inż (chyba finów) M. Otali i ..... - nazwiska są w przypisach do artykułu w Radioelektroniku; to może któryś z Was znajdzie w Internecie schemat, który kiedyś odręcznie przerysowywałem (nie był to konkretny, cały schemat ale poszczególne bloki wzmacniacza opisane i rozrysowane pod kątem zniekształceń TIM - tłumaczone opisy są w artykule w RE;

skoro spada mocno sygnał - to znaczy, że nie miałem racji i to co pamiętam nie jest prawdą - coś pokręciłem;

przepraszam za wprowadzanie w błąd - już więcej nie będę

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bodo_z]

Efekt jak narazie jest odwrotny - oscylacje i ograniczenie sygnału użytecznego do poziomu 2 Vpp.

Możesz podać schemat oryginału na, którym Pani Klapczyńska rzekomo się wzorowała?



Około 1 rok wcześniej ukazał się w radioelektroniku artykuł (" Nowoczesne (układy)łub wzmacniacze elektroakustyczne). Były tam pokazane dwa przedwzmacniacze do gramofonu wzmacniacz łudząco podobny do schematu pani Klapczyńskiej,i jeszcze coś. nie pamiętam. jedyna różnica między schematami to sposób podłączenia wejścia T1 nie był podłączony do wejścia tylko przez 47K do masy

, a wejście było podłączone do T2 w miejscu między rezystorem i kondensatorem sprzężenia. Niestety pamięć jest zawodna i dlatego nie narysuję schematu z czapki,a jedynie opisuję co pamiętam.



Pozdrawiam Bodo_z

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[WitKo]

Bodo_z ma rację :-)

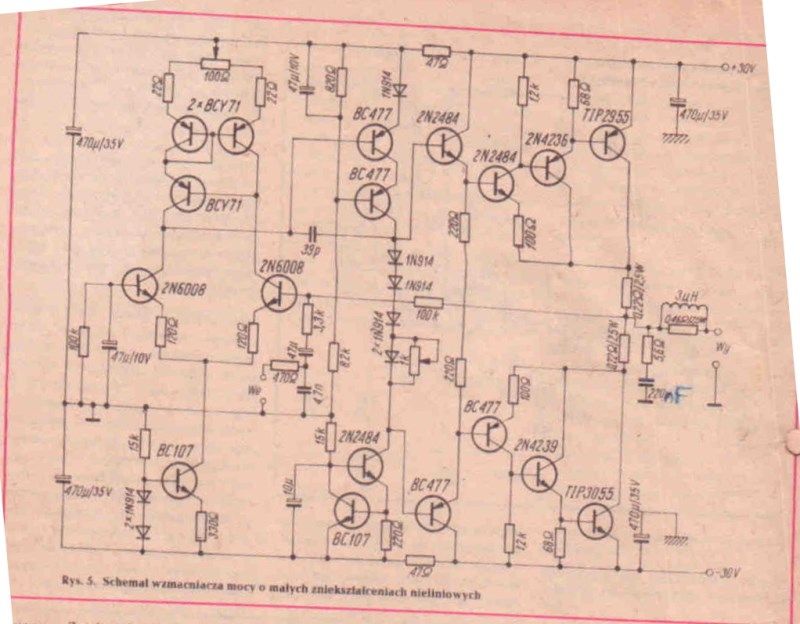

Skany w załączniku.

pozdr, wk



Ps.

Zdaje mi się, że ten schemat widziałem w jednym z wcześniejszych RE, chyba podany był tam wzmacniacz (albo przynajmniej firma) z którego zaczerpnięto schemat.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 22 Czerwca 2011 przez WitKo

[raven1985]

Te rezystory 220om mogą zostać nie podłączone do niczego wtedy tranzystory współpracujące z nimi pracują w klasie A (nie zatykają się ).

Nie widzę najmniejszego sensu budowania tego wzmacniacza dzisiaj w takim kształcie. Po zastosowaniu nowoczesnych tranzystorów na wyjściu można tylko skrzyżować palce i modlić się aby ten poczwórny stopień wyjściowy był stabilny.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 22 Czerwca 2011 przez raven1985

[diabeł]

Te rezystory 220om mogą zostać nie podłączone do niczego wtedy tranzystory współpracujące z nimi pracują w klasie A (nie zatykają się ).

Nie widzę najmniejszego sensu budowania tego wzmacniacza dzisiaj w takim kształcie. Po zastosowaniu nowoczesnych tranzystorów na wyjściu można tylko skrzyżować palce i modlić się aby ten poczwórny stopień wyjściowy był stabilny.

Jest cholernie nie stabilny, dlatego pisałem żeby opdwrócić tranzystory w tym poczwórnym stopniu wyjściowym na układ wspólnego kolektora.Po przeróbce układ katowałem w dosłownym znaczeniu tego słowa i nic nie spłoneło.Te oporniki 220ohm mają wisieć w powietrzu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[eLKa]

Internet dobra rzecz...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



jednak Matti OTALA jest Finem - przepraszam za wprowadzanie w błąd pisaniem z pamięci...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 24 Czerwca 2011 przez eLKa

[stern]

Znalazłem na elektrodzie skan całego artykułu wraz z erratą

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[raven1985]

Mam artykuł Otala-i jak ktoś chce. (wrzucić tu nie mogę)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lomax]

Zbudowałem ten wzmacniacz z całą "oprawą" oczywiście na pracę dyplomową w 86r i pracuje fantastycznie do dziś. Polecam, bo mam kilka wzmacniaczy w domu m.in. JVC AX500, dwa Pionner'y i żaden nie jest tak "przeźroczysty" dźwiękowo, jak mgr. Klapczyńskiej.



Pozdrawiam

Lomax

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[asertywny]

Co jak mgr. Klapczyńskiej? Tłumaczenie z fińskiego i to z błędami? Gdyby sama wykonała model, to nie popełniła by tylu błędów. Nie wiem kim jest ta pani, ale w tamtych czasach głównie mogli sobie na to pozwolić PZPR-owcy, po to by się uwiarygadniać. Natomiast sam układ jest już trochę przestarzały, zwłaszcza jeżeli chodzi o stopień mocy. W nowszych rozwiązaniach nie stosuje się już tego typu połączeń kaskodowych, co dość szeroko zostało opisane w późniejszych RE dotyczących wzmacniaczy ONKYO Integra.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzysmxx]

Co jak mgr. Klapczyńskiej? Tłumaczenie z fińskiego i to z błędami? Gdyby sama wykonała model, to nie popełniła by tylu błędów. Nie wiem kim jest ta pani, ale w tamtych czasach głównie mogli sobie na to pozwolić PZPR-owcy, po to by się uwiarygadniać. Natomiast sam układ jest już trochę przestarzały, zwłaszcza jeżeli chodzi o stopień mocy. W nowszych rozwiązaniach nie stosuje się już tego typu połączeń kaskodowych, co dość szeroko zostało opisane w późniejszych RE dotyczących wzmacniaczy ONKYO Integra.

Noo to chyba pierwszy przypadek propozycji lustracji na audiostereo ;)

Nie czytałem artykułu p. Otali (nie znam fińskiego, a angielski wtedy słabo) ale materiał p. Klapczyńskiej w RE owszem ("w oryginale" tzn. RE) i to

było wtedy coś zupełnie innego niż np. karmiła nas (śp.) Diora ...



pozdrawiam,

Krzysiek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bodo_z]

Ze względu by nie zaśmiecać wątku Wzmacniacz tranzystorowy, schemat warty uwagi? przenoszę się z dyskusją na temat tego wzmacniacza tutaj i tu przenoszę schemat pcb i schematy ideowe tej konstrukcji.



Ja zostaje przy swoim projekcie pcb.

Zmieniłem pcb w taki sposób by można było wykonać wzmacniacz według projektu zaczerpniętego pierwotnego projektu na którym wzorowała się autorka

w artykule RE Wzmacniacz 40W o małych zniekszt. TIM

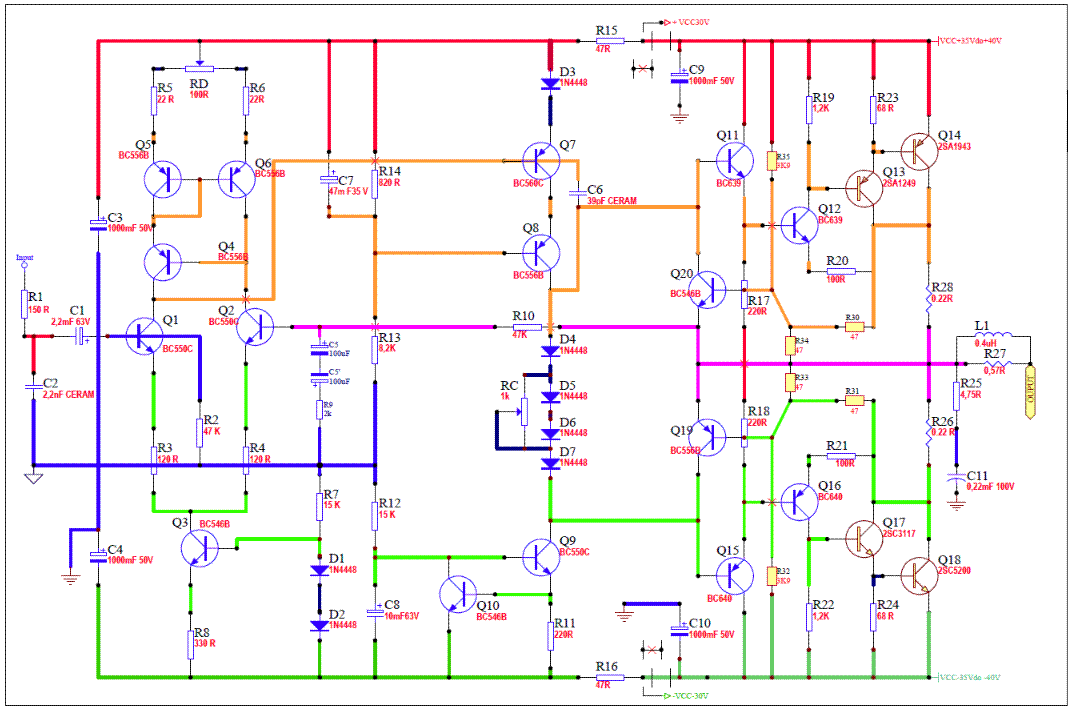

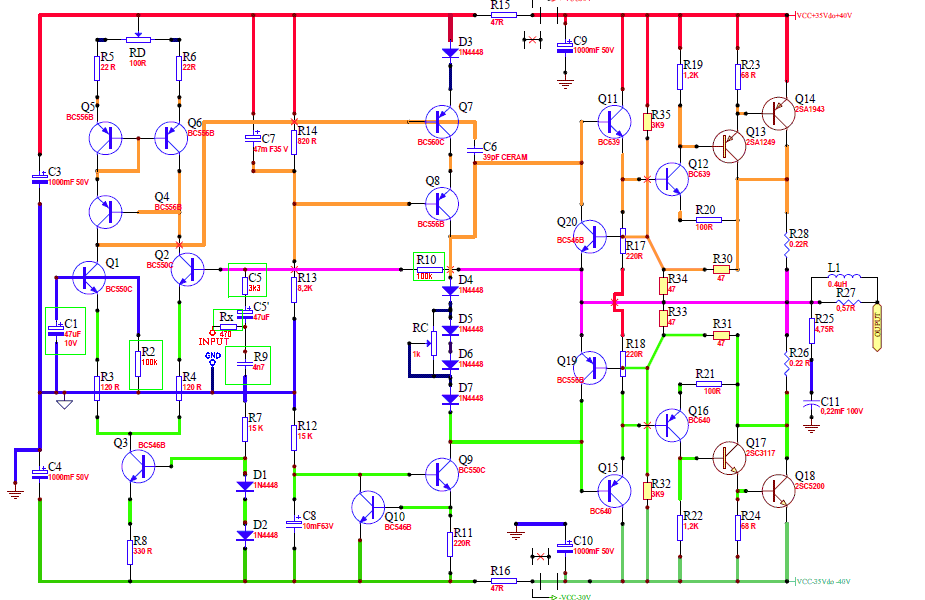

umieszczam teraz oba schematy i wzór pcb .Pierwowzór ma nazwę 2ABOX.



na schemacie w prostokątach zielonych zaznaczyłem elementy które muszą być wstawione w miejsca elementów

istniejących na pcb pod innym symbolem lub wymagają zmiany na inną wartość, wejście jest przeniesione koło Rx.

Oczywiście te zmiany są po to by można było zbudować na Jednej PCB dwie wersje tego wzmacniacza.

Zamówiłem już pcb i będę mieć jeden komplet więcej.!! Może ktoś z możliwościami pomiarów się po nie zgłosi?.

Poinformuję jak płytki dotrą do mnie.



Pozdrawiam Bodo_z

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bodo_z]

Witam Kolegów

Jak pisałem daję znać że pcb dotarły i ponawiam pytanie czy jest chętny by złożyć i pomierzyć tę końcówkę na tych pcb .

pozdrawiam Bodo_z



Nie wiem czemu nie widać miniatury ale jest w tym białym polu.:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bodo_z]

Powoli do przodu , niema chętnych?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bodo_z]

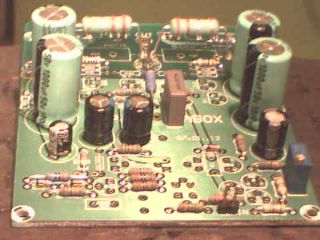

Witam kolegów dziś został uruchomiony 1 kanał według mojego schematu ABOX gif wszystko poszło bez żadnego problemu, bo swojej pomyłki przy wkładaniu tranzystorów nie uważam za problem. Jedyny problem to taki że należy użyć diod o napięciu przewodzenia od 0.67-0.7V do biasu by prąd można było ustawić na zadaną wartość między 20 a 25mA przy użyciu diod 0.64 można by zrezygnować z potka - ale przy napięciu zasilania +/-35V .



Dziwię się trochę ze niema chętnych na komplet stereo by złożyć i pomierzyć wzmacniacz. Osób które brały udział w dyskusji było sporo,;).



PS Użyłem innych drajwerów i tranzystorów stopnia mocy niż na schemacie i drajwery to 2SA1358,2SC3421 Toschiby, Końcowe 2STA2510 i 2STC2510 firmy ST



pozdrawiam Bodo

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bodo_z]

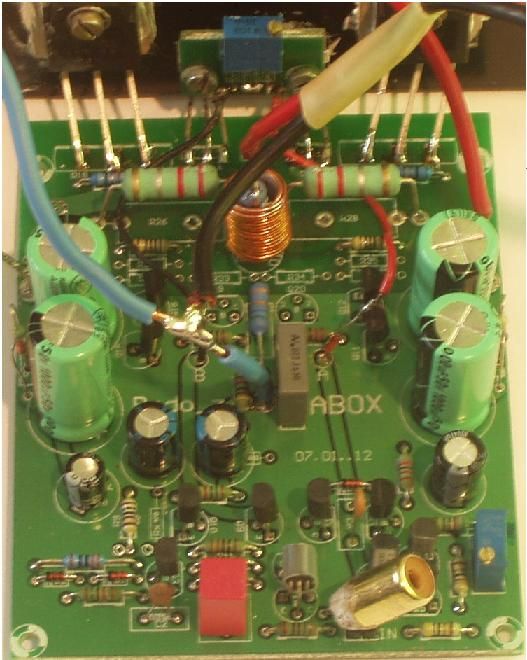

A tak wygląda uruchomiony moduł , jak widać brakuje w nim paru elementów ,

do uruchamiania nie montowałem układu zabespieczającego przed zwarciem.

pozdrawiam Bodo.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[micik]

Jedyny problem to taki że należy użyć diod o napięciu przewodzenia od 0.67-0.7V do biasu

Witam! Ja ten problem rozwiązałem usuwając te diody a w to miejsce wstawiłem tranzystor BD139 z odpowiednim dzielnikiem i peer kem do ustawiania prądu spoczynkowego.

Dodatkowo w stopień prądowy wzmacniacza różnicowego wstawiłem tak jak Eltron 100, bo według książek jest to najkorzystniejsze rozwiązanie.

Po co wzorować się na konkretnych rozwiązaniach, jak można przecież wziąć z kilku to co najlepsze i stworzyć jeszcze korzystniejsze rozwiązanie.

by prąd można było ustawić na zadaną wartość między 20 a 25mA

Jako że układ jest dobrze dopracowany i odpowiednio rozbudowany, to tak naprawdę on nie potrzebuje aż tak dużego prądu, co nie można powiedzieć o prostszych konstrukcjach. Gdybyś ten prąd ustawiał za pomocą oscyloskopu i generatora, to przekonał byś się że nie przekracza on 7mA i już jest dobrze. W praktyce, czym układ jest bardziej rozbudowany tym potrzebuje mniej prądu spoczynkowego, a to jest bardzo dobre rozwiązanie, u mnie siedzą trzy paty 2SC5200 2SA1943 co daje 900W stopnia prądowego, bo najlepszym zabezpieczeniem stopnia prądowego jest nadmiar mocy do mocy traconej.

PS Użyłem innych drajwerów i tranzystorów stopnia mocy niż na schemacie i drajwery to 2SA1358,2SC3421 Toschiby, Końcowe 2STA2510 i 2STC2510 firmy ST

Z praktyki wiem, że o jakości nie decyduje firma podzespołów, ale rodzaj konstrukcji wzmacniacza, oczywiście jeżeli tranzystory nie są oszukane, co w praktyce bardzo często się zdarza.

Żeby się o tym przekonać, wystarczy z tych samych elementów złożyć prostą konstrukcję np. Eltron 60 i obecną konstrukcję, pomimo użytych tych samych podzespołów różnica w jakości będzie astronomiczna.

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bodo_z]

Witam! Ja ten problem rozwiązałem usuwając te diody a w to miejsce wstawiłem tranzystor BD139 z odpowiednim dzielnikiem i peer kem do ustawiania prądu spoczynkowego



Gdybyś ten prąd ustawiał za pomocą oscyloskopu i generatora, to przekonał byś się że nie przekracza on 7mA i już jest dobrze.



Z praktyki wiem, że o jakości nie decyduje firma podzespołów, ale rodzaj konstrukcji wzmacniacza, oczywiście jeżeli tranzystory nie są oszukane, co w praktyce bardzo często się zdarza.





Mnie nie chodziło oto by nie tworzyć nowy schemat układu tylko sprawdzić pcb i elementy zaproponowane na moim schemacie.



Na pewno tak - ale założeniem jest że Q11-Q15 mają pracować w klasie A i dlatego prąd ustaliłem na ciut większy niż w artykule 22mA ,a tym bardziej większy niż 7mA



Użyłem innych tranzystorów niż zaproponowałem na schemacie więc informuję mimo że nie widać na zdjęciu .



Układ zabezpieczający przed zwarciem jest złem koniecznym - dlatego pominołem go przy uruchamianiu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 5 Lutego 2012 przez bodo_z

[micik]

Na pewno tak - ale założeniem jest że Q11-Q15 mają pracować w klasie A i dlatego prąd ustaliłem na ciut większy niż w artykule 22mA ,a tym bardziej większy niż 7mA

Ustawiając za pomocą oscyloskopu, zawsze ustawia się do pełnej czystej sinusoidy, czyli do pracy w klasie A. Wiele zmontowałem tych konstrukcji, jednym wystarczyło 6mA inne potrzebowały z 15mA. Tak na prawdę nie jest możliwe prawidłowe ustalenie prądu spoczynkowego za pomocą miernika, a to dla tego, że nie da się go wyliczyć, bo jest to zależne od samej konstelacji i bety użytych tranzystorów, dla tego każda konstrukcja potrzebuje go w innej mierze. Oczywiście zwiększenie tego prądu nawęd do 50mA niczym nie zaszkodzi, a nawet może trochę polepszyć, najwyżej nadmiar odłoży się na radiatorach jako ciepło.

Nie przejmuj się drobiazgami, dokończ to, bo to jest dobre!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bodo_z]

Buduję ten wzmacniacz od dawna , lecz z rożnymi modyfikacjami i po prostu wróciłem do oryginału, bo było tak wiele wpisów że wzmacniacz nie chce poprawnie pracować w oryginalnej konfiguracji że postanowiłem to sprawdzić , przy okazji zaprojektowałem nową pcb którą sprawdziłem i chcę też dać komuś do złożenia i sprawdzenia , i zrobienie pomiarów bo osobiście nie mam sprzętu by pomierzyć pasmo , zniekształcenia i td.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bodo_z]

Witam Kolegów od 2 dni gram sobie na zbudowanym na nowych pcb końcówkach ABOX według pierwotnego schematu z zaproponowanymi prze zemnie zmianami na schemat1 ABOX.GIF wzmacniacz gra niema z nim żadnego kłopotów z uruchomieniem , żadnych niepożądanych zachowań , Przydźwięków czy pod wzbudzeń. Teraz będę chciał popełnić zmiany by zrobić według schemat2 ABOX.GIF który buł pierwowzorem tego układu i sprawdzić i taką konfigurację. Cały czas czekam na osobę która weźmie ode mnie PCB zmontuje i pomierzy wzmaka. Pozdrawiam Bodo_z

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[max-bit]

Tradycyjnie chętnie zobaczył bym jakieś pomiarki :)

Ale pewnie takowych nie zobaczę :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[r1212]

Tradycyjnie chętnie zobaczył bym jakieś pomiarki :)

Ale pewnie takowych nie zobaczę :)

Uff.

Człowiek przez 2 strony prosi, żeby ktoś wziął od niego płytki, złożył i pomierzył , bo on nie ma czym tego zrobić.

A tu takie pytanko o pomiarki :))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bodo_z]

Tradycyjnie chętnie zobaczył bym jakieś pomiarki :)

Ale pewnie takowych nie zobaczę :)



Max-Bit

Właśnie wyślę ci pcb złóż i pomierz ja chętnie też bym zobaczył pomiary, pamiętam że byłeś zainteresowany projektem od porządku. Wtedy będą pomiary dla ciebie najbardziej wiarygodne , bo osobiście zrobione.

pozdrawiam Bodo_z.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
