Wzmacniacz 40W o małych zniekszt. TIM

Bardini

Przez Bardini ,
w DIY

 Udostępnij
Tematy
  • Pokaż nowe odpowiedzi

    • Rekomendowane odpowiedzi

    Bardini Poszukiwacz

    Bardini

    Opublikowano
    Opublikowano

    Podałem ten temat w cydzysłowach, ponieważ tak kiedyś brzmiał tytuł artykułu w RadioElektroniku. Prośba, czy ktoś ma gdzieś w swoich archiwach tak stary numer RE. Pamiętam, że okładka miała kolor pomarańczowy (przyp. każdy RE miał inny kolor), rok chyba 87 , ale dokładnie nie pamiętam. Był dość mocno naszpikowany trandkami, ok. 18 sztuk chyba. Jeśli ktoś ma ten RE bardzo proszę na priva.



    Pozdr

    Bardini

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Peter Daniel Kompan

    Peter Daniel

    Opublikowano
    Opublikowano

    To byl moj pierwszy wzmacniacz, troche sie dymilo, bo w schemacie byl blad. Jak ktos jest zainteresowany to moge odstapic dzialajaca wersje ale bez transformatorow bo uzylem do GC.

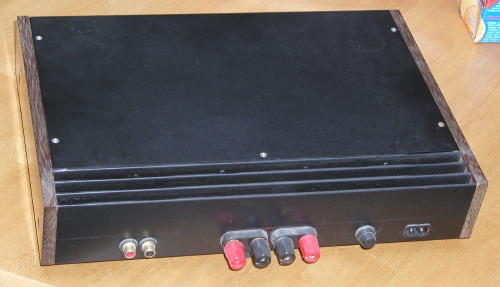

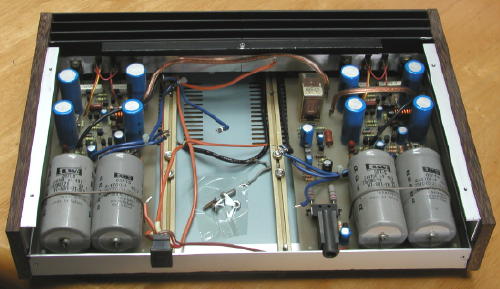

    To co widac na zdjeciu, ma juz ponad 20lat. ;-)
