    Rotor Współtwórca

    Rotor

    Opublikowano
    Opublikowano

    Zrobiłem porównania między dwoma różnymi CD z tymi moimi kolumnami i muszę stwierdzić że kiepski Kenwoood na którym słuchałem wcześniej poprostu gra inaczej niż kupiony niedawno Philips CD600, znaczy nieco zamula. Wniosek jest taki, że przy odpowiednim doborze sprzętu da się osiągnąć cel.

    Lubię to Lubię to ×
    bingant Uczeń

    bingant

    Opublikowano
    Opublikowano

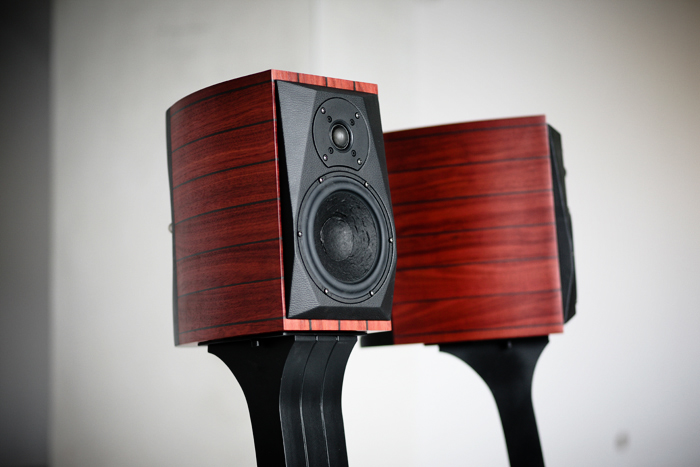

    Moje kolejne zabawki, tym razem wykonane na zamówienie. Pokazywałem je już w Klubie Akustyka, ale może tutaj też komuś wpadną w oko :)

    Przetworniki to Scan-Speak 18W8535 i Scan-Speak D2905/9500 + oryginalna zwrotka z projektu AkustyKa CCM:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-23645-032717200 1286182214_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    cir Wschodząca gwiazda

    cir

    Opublikowano
    Opublikowano (edytowane)

    >bingant

    Pogratulować! Masz fach w ręku... Jak się robi takie wygięte podstawki?

    zapewne klejonka z wyciętych pasków bok do boku i rowki aby nie było widac pracujacych klejonych łaczen

    Edytowane przez cir
    Lubię to Lubię to ×

    Szanuj zdrowie należycie, bo jak umrzesz, stracisz życie

    Piotr_1 Wschodząca gwiazda

    Piotr_1

    Opublikowano
    Opublikowano

    Mam małe pytanko trochę z innej beczki. Znalazłem taki mikrofonowy preamp:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    Jak widać dość fajny, jednak czy nada się do pomiarów charakterystyk mikrofonem pojemnościowym? Nigdzie nie mogę znaleźć dokładnej specyfikacji. Ma jakieś "noise reduction", z czego domniemam, że jeżeli nie będzie można tego wyłączyć, to nici z pomiarów przy pomocy szumu różowego.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    grimskullcrusher Rekrut

    grimskullcrusher

    Opublikowano
    Opublikowano

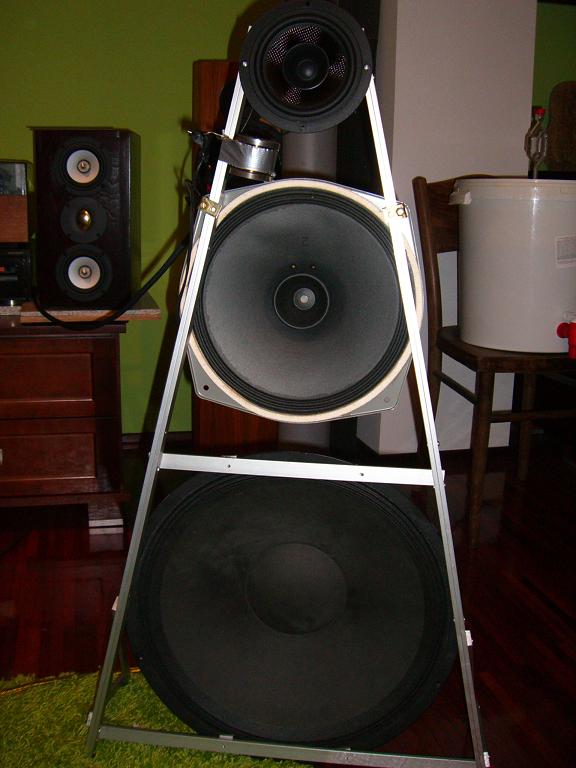

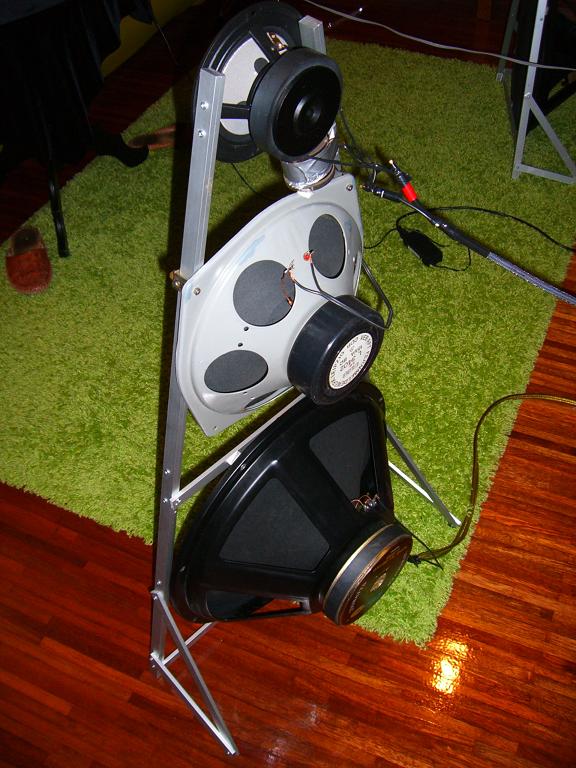

    Witajcie, chciałem zaprezentować kilka swoich konstrukcji głośnikowych. Pierwsze to 'bezodgrody' (słowotwór wymyślony przeze mnie), głośniki zawieszone na profilach aluminiowych. Jedyną odgrodą akustyczną są tu same membrany głośników, więc ciężko było to wystroić by grało w miarę neutralnie, ale myślę się udało. Szerokopasmówka F155 bez zwrotnicy, RFT L3402 z cewką, Alphard HW1800 zasilany aktywnie ze wzmacniacza samochodowego (!) (a to dlatego, że takowy wzmacniacz posiada szereg filtrów i ustawień - płynne opóźnianie fazy, filtr dolno-, górnoprzepustowy, podbicie najniższych tonów, etc.). Summa summarum - nie słychać głośników, tylko muzykę i to wychodzącą zza ściany = świetna przestrzeń, a gdy w muzyce pojawiają się głębokie niskie, to trzęsą otoczeniem.

    Następne konstrukcje to:

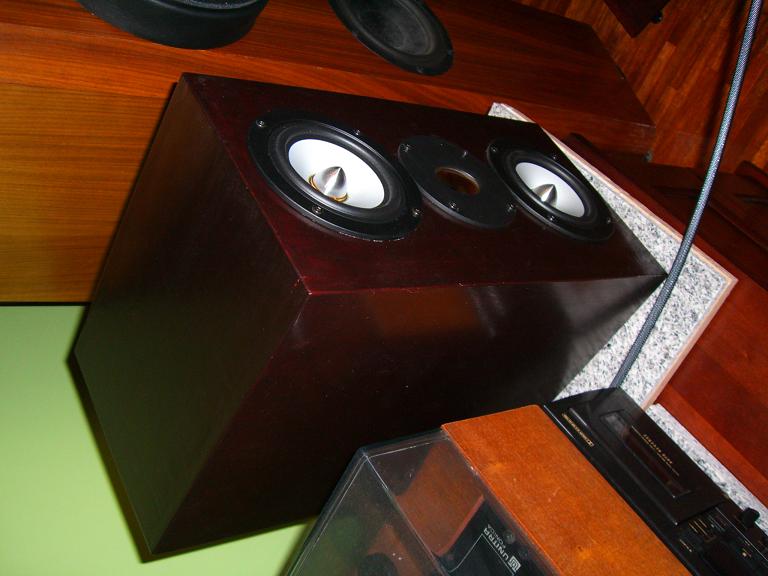

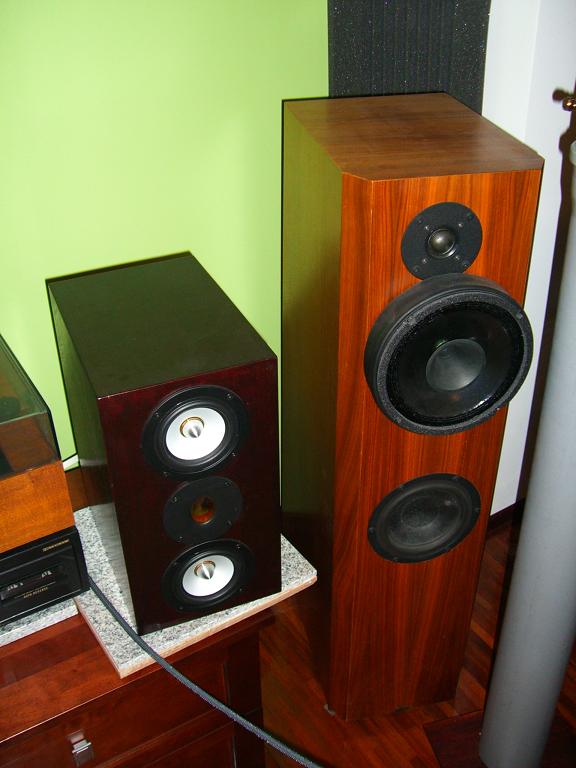

    - monitorki BR z Tang Bandami W4-657 i Audaxem HD-3P

    - duże podłogówki (ścianki mdf 40mm) z Scan Speakem D2905/9300, szerokopasmowym Audaxem HT210 A2 i Vifą M18WO-09 - początkowo była Vifa PL18WO-09 zamiast Audaxa, ale jak dla mnie nie było w ogóle średnich, kolumny buczały i syczały i nic więcej. Audaxa też muszę na coś innego zamienić, bo jest zbyt krzykliwie, ale lepiej tak niż jak było poprzednio.

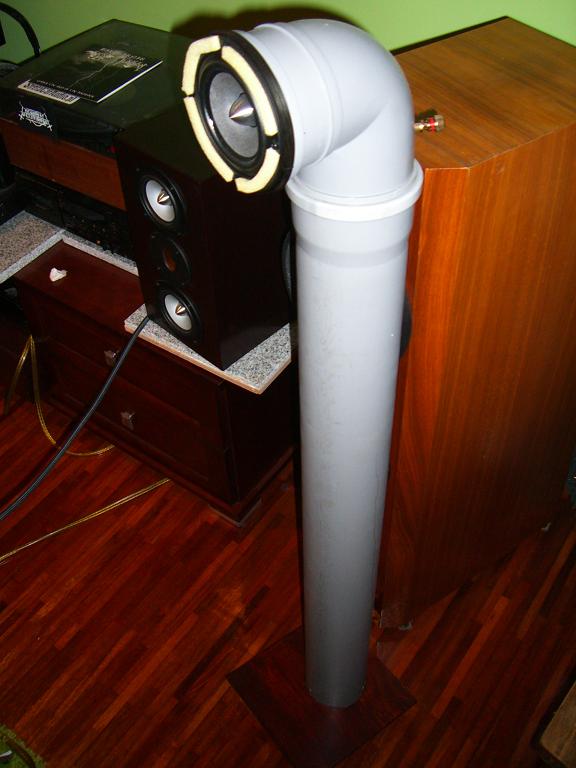

    - linia transmisyjna 'uśmiech hydraulika' z Tang Bandem W4-1320, bez żadnego filtrowania - oczywiście trzęsienia ziemi nie ma, ale za to bardzo przyjemnie się ich słucha, są wyjątkowo relaksujące.

    Popełniłem jeszcze kilka innych konstrukcji (TQWTL na TB W5-1611SA, monitorki klony Totem Mite i podstawy do nich na Peerlessach, monitory na Audaxie HM210C0 i SS D2010/851300, wielkie TL na Beymach 15LX60 + horny na Audaxie HM100Z0 i jakiś wysokotonowy driver {cały czas w trakcie modyfikacji, budowy i wykańczania}), ale obecnie nie mam zdjęć, gdyż nie mam ich u siebie w domu.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-27589-070251000 1286267617_thumb.jpg

    post-27589-062065400 1286267624_thumb.jpg

    post-27589-021227200 1286267631_thumb.jpg

    post-27589-075627000 1286267642_thumb.jpg

    post-27589-004427400 1286267681_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    bingant Uczeń

    bingant

    Opublikowano
    Opublikowano

    >bingant

    Pogratulować! Masz fach w ręku... Jak się robi takie wygięte podstawki?

    zapewne klejonka z wyciętych pasków bok do boku i rowki aby nie było widac pracujacych klejonych łaczen





    dokładnie tak :)

    Lubię to Lubię to ×
    • 4 tygodnie później...
    osimar Kompan

    osimar

    Opublikowano
    Opublikowano

    Mam pytanie odnośnie ścianki przedniej kolumny. Jeżeli mamy przednią ściankę w oryginale ściętą na bokach, tak na pseudorysunku (widok od góry), czy można zrobić obudowę jakby bez ścięcia. Konkretnie chodzi o to, że sama powierzchnia czołowa ma 20cm, natomiast szerokość obudowy ze ściętymi krawędziami ma 25 cm. Tak szerokość nie jest dla mnie do zaakceptowania i chciałbym ją zmienić w okolicach właśnie 20 - 21 cm.

    Czy będzie to miało wpływa na brzmienie?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    Lumin T3, Arcam CD37, Hegel H360, ekta MKII (Troels Gravesen)

    wladl Współtwórca

    wladl

    Opublikowano
    Opublikowano

    Obudowa nie prostokątna ma w zasadzie zadanie tłumienie rezonansów własnych ( fala stojąca) . Pomijam tu pewien aspekt marketingowy, nie standardowa a udziwniona konstrukcja pozwala lekko po ponieść cenę wyrobu finalnego przy nie wielkim nakładzie przy produkcji masowej. Zachowując szerokość frontu, przy zachowaniu objętości nie wiele stracisz, w zasadzie nic. Na granicy percepcji, albo i nie :).

    Lubię to Lubię to ×
    osimar Kompan

    osimar

    Opublikowano
    Opublikowano

    Nie wiem, czy dobrze zrozumiałeś. Nie chodziło mi o kąt pomiędzy ściankami bocznymi kolumn, tylko o zfrezowane pod kątem 45stopni boków ścianki przedniej.

    Lubię to Lubię to ×

    Lumin T3, Arcam CD37, Hegel H360, ekta MKII (Troels Gravesen)

    ganzz_gut Entuzjasta

    ganzz_gut

    Opublikowano
    Opublikowano

    Mam pytanie odnośnie ścianki przedniej kolumny. Jeżeli mamy przednią ściankę w oryginale ściętą na bokach, tak na pseudorysunku (widok od góry), czy można zrobić obudowę jakby bez ścięcia. Konkretnie chodzi o to, że sama powierzchnia czołowa ma 20cm, natomiast szerokość obudowy ze ściętymi krawędziami ma 25 cm. Tak szerokość nie jest dla mnie do zaakceptowania i chciałbym ją zmienić w okolicach właśnie 20 - 21 cm.

    Czy będzie to miało wpływa na brzmienie?



    Nie powinno mieć znaczącego wpływu o ile zmienisz pozostałe wymiary (głębokość, wysokość) tak, aby objętość pozostała taka sama jak w oryginałach.

    Lubię to Lubię to ×
    • 4 tygodnie później...
    dawid32pl Nowicjusz

    dawid32pl

    Opublikowano
    Opublikowano (edytowane)

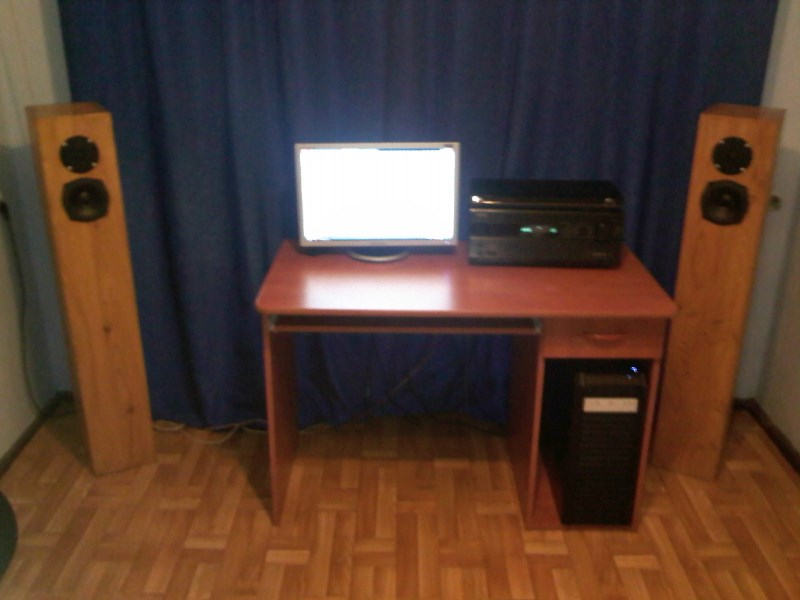

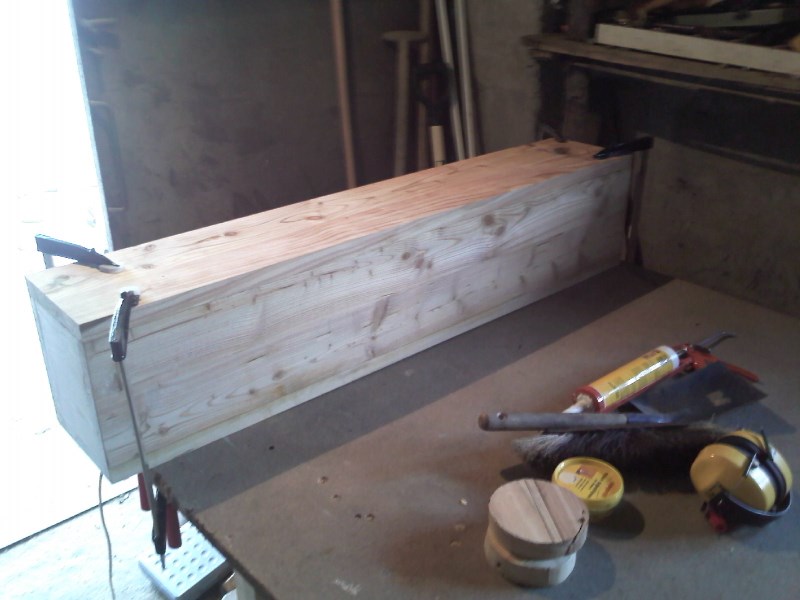

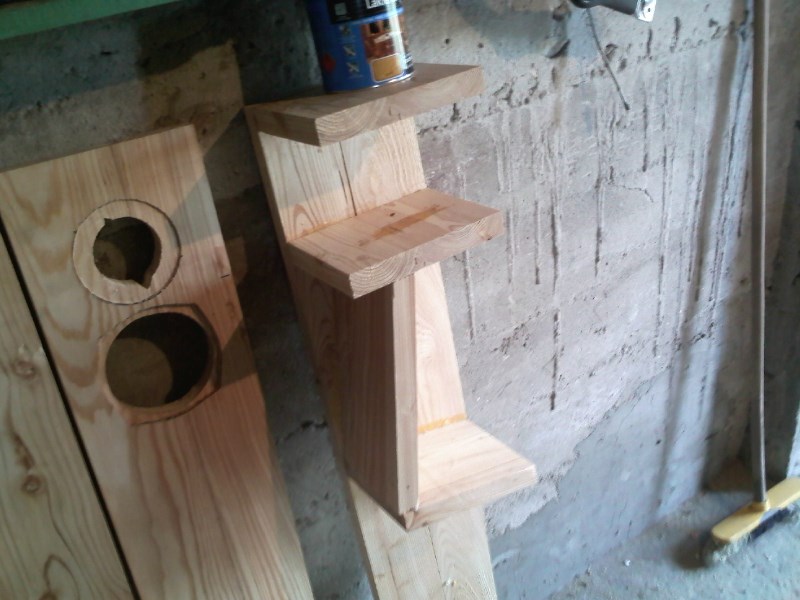

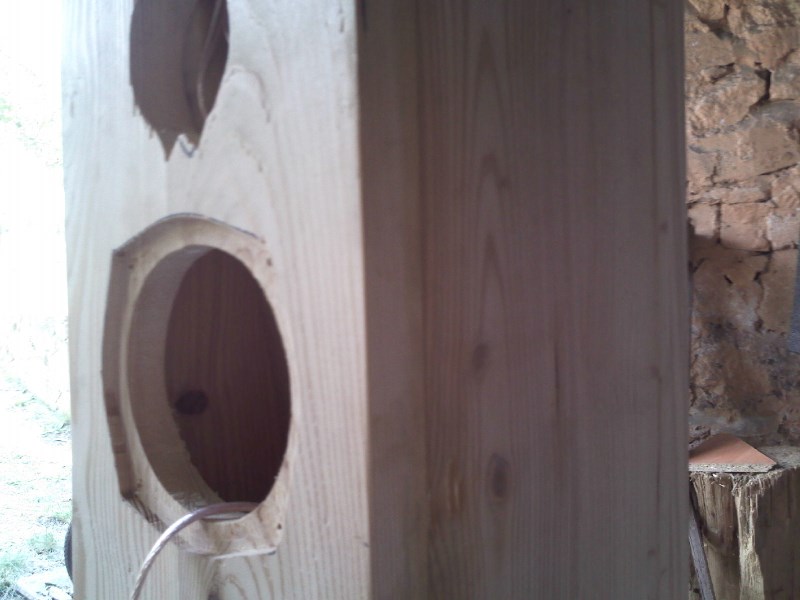

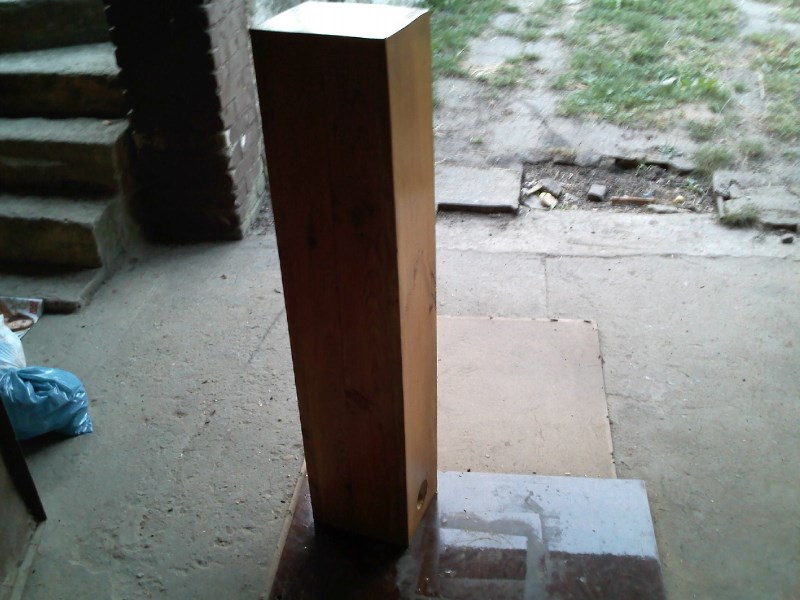

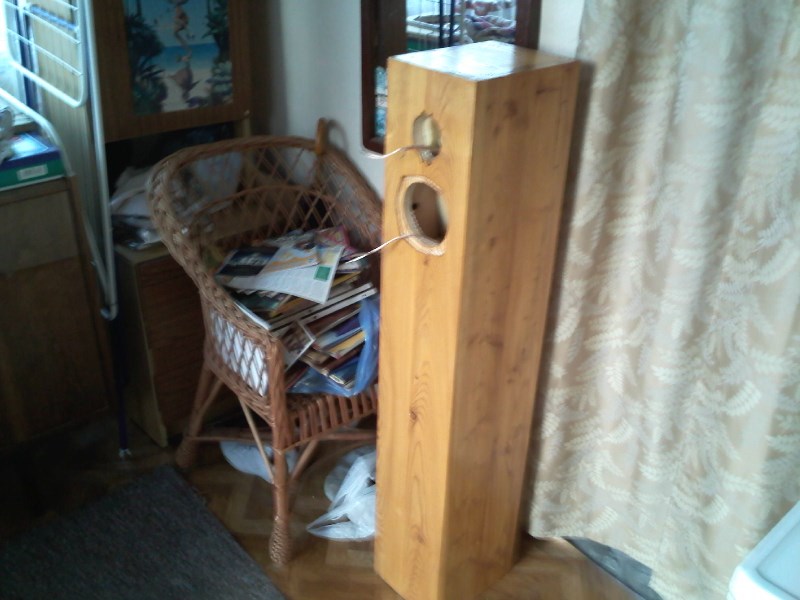

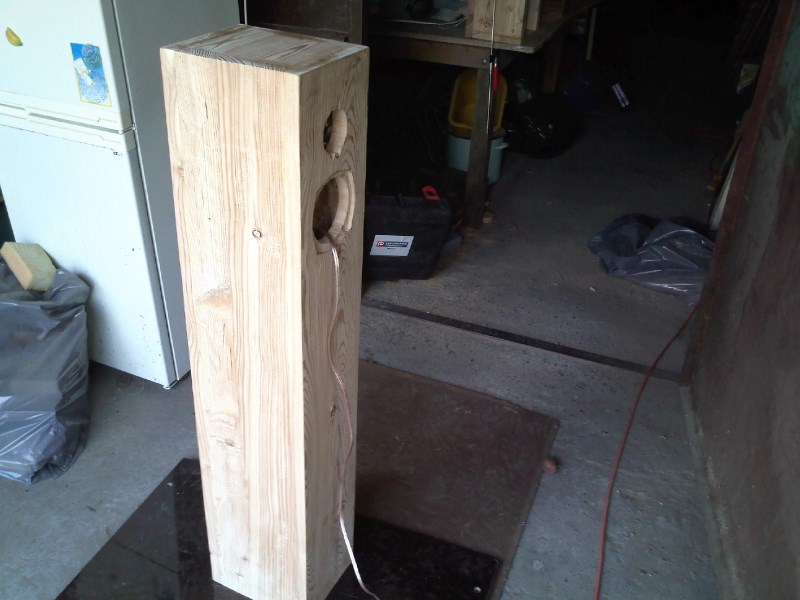

    Witam. Jestem nowym użytkownikiem forum i chciałbym przedstawić moje ostatnie DIY. W całości od projektu do wykonania to moja robota. Wiem, że wykonanie nie jest zbyt dokładne, ale robię kolumny niecały rok i mam 15 lat.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) post-31443-038460200 1290620429_thumb.jpgpost-31443-000417500 1290620441_thumb.jpgpost-31443-009165900 1290620454_thumb.jpg

    post-31443-081358900 1290620468_thumb.jpgpost-31443-009425700 1290620487_thumb.jpgpost-31443-012782100 1290620511_thumb.jpgpost-31443-084550100 1290620777_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Fr@ntz
    układ posta
    Lubię to Lubię to ×
    • 1 miesiąc później...
    Wojwan Nowicjusz

    Wojwan

    Opublikowano
    Opublikowano

    Nie powinno mieć znaczącego wpływu o ile zmienisz pozostałe wymiary (głębokość, wysokość) tak, aby objętość pozostała taka sama jak w oryginałach.

    Ścianki przedniej obudowy frezuje sie pod kątem 45 tak żęby jej szerokość była mniejsza. Chodzi tu o odbicia od niej fal dźwiękowych. Jeśli zrobisz obudowę o szerokości takiej jak ścianka przednia po sfrezowaniu, to nie bedzie żadnej różnicy w odbiciach. Odbicia te są widoczne na wykresach częstotliwośći jako nagłe igiełkowate spadki natężenia dźwięku zwykle w okolicach 5000 Hz.

    Lubię to Lubię to ×
    • Użytkownicy+
    palton Stały bywalec

    palton

    Opublikowano
    • Użytkownicy+
    Opublikowano

    Swego czasu "trochę" o tym problemie rozmawialiśmy :

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    polecam lekturę, chociaż wnioski końcowe wciąż przed nami :)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    • 1 miesiąc później...
    Marcin-utopia Kompan

    Marcin-utopia

    Opublikowano
    Opublikowano

    Kolumny inspirowane Avalon Opus Ceramique

    Użyte te same przetworniki Accutona





    Wszystko wycinane na cnc i składane na 45 stopni



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )












    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Marcin-utopia Kompan

    Marcin-utopia

    Opublikowano
    Opublikowano

    Na razie obudowy, a gdzie kolumny? ;-)

    Ale "zaszalałeś" z grubością ścianek. Zazdroszczę. ;-)





    Jutro składam



    front nie jest taki gruby



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    3x 28 mm

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    tomecki_es Współtwórca

    tomecki_es

    Opublikowano
    Opublikowano

    Jestem zielony w temacie.

    Na schemacie zwrotnicy a sekcji wysokotonowej jest kondensator 6 uF i cewka 0.64 mH.

    Czy moge zastosowac kondensator 5,6 uF czy moze lepiej 6,8 uF i czy moge zastosowac cewke 0,68 mH.

    prosze o wyrozumialosc i dziekuje za odpowiedz.

    Lubię to Lubię to ×
    tomq88 Poszukiwacz

    tomq88

    Opublikowano
    Opublikowano

    Cewka 0,68 mH może być. Ale co do kondensatorów to daj równolegle 2,7 uF + 3,3 uF.



    Chyba, że to kolumny jakiejś niskiej klasy, to nie ma co się przejmować i mozna dac 5,6 uF

    Lubię to Lubię to ×

    El sueño de la razón produce monstruos.

    tomecki_es Współtwórca

    tomecki_es

    Opublikowano
    Opublikowano

    Cewka 0,68 mH może być. Ale co do kondensatorów to daj równolegle 2,7 uF + 3,3 uF.



    Chyba, że to kolumny jakiejś niskiej klasy, to nie ma co się przejmować i mozna dac 5,6 uF

    dzieki bardzo

    Lubię to Lubię to ×
    toptwenty Biegły

    toptwenty

    Opublikowano
    Opublikowano

    Jestem zielony w temacie.

    Na schemacie zwrotnicy a sekcji wysokotonowej jest kondensator 6 uF i cewka 0.64 mH.

    Czy moge zastosowac kondensator 5,6 uF czy moze lepiej 6,8 uF i czy moge zastosowac cewke 0,68 mH.

    prosze o wyrozumialosc i dziekuje za odpowiedz.

    Ważna jest też rezystancja tej cewki. Jęsli na schemacie jest podana wartość R cewki, to należy się tego trzymać.

    Lubię to Lubię to ×
    Marcin-utopia Kompan

    Marcin-utopia

    Opublikowano
    Opublikowano

    Na razie obudowy, a gdzie kolumny? ;-)

    Ale "zaszalałeś" z grubością ścianek. Zazdroszczę. ;-)





    Proszę :)



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Marcin-utopia Kompan

    Marcin-utopia

    Opublikowano
    Opublikowano

    Nie mów, że graja tak blisko ścian ;]





    No nie dziś przestawiłem na inną ścianę



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )




    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    sylw Poszukiwacz

    sylw

    Opublikowano
    Opublikowano

    utopia. szacun nie ma co diy pełną gębo i to jakie ;)



    Ja natomiast same kolumny kiedyś pokazywałem ale jako że monitory bez podstawek to połowa konstrukcji to wrzucam fotki zakończonego "projektu: na awx.

    Na razie na takiej ścianie ale już nie długo... i rozwiną skrzydła ;)



    Ale się wkleiło drugie i trzecie spore foto jest :( sorki.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-23764-012336400 1297262867_thumb.jpg

    post-23764-032578500 1297262997_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    kazek680 Poszukiwacz

    kazek680

    Opublikowano
    Opublikowano

    No w końcu Accutony poodychają!!!!!!!!:)

    Pozdr

    Ale te kwiatki to też piękna zajebioza:))

    Lubię to Lubię to ×

    Nie ma trudnych głośników - tylko prądu czasem brak

    Ja

  • Pokaż nowe odpowiedzi

    • Dołącz do dyskusji

    Możesz dodać zawartość już teraz a zarejestrować się później. Jeśli posiadasz już konto, zaloguj się aby dodać zawartość za jego pomocą.
    Uwaga: Twój wpis zanim będzie widoczny, będzie wymagał zatwierdzenia moderatora.

    Gość
    Dodaj odpowiedź do tematu...

    ×   Wklejono zawartość z formatowaniem.   Przywróć formatowanie

      Dozwolonych jest tylko 75 emoji.

    ×   Odnośnik został automatycznie osadzony.   Przywróć wyświetlanie jako odnośnik

    ×   Przywrócono poprzednią zawartość.   Wyczyść edytor

    ×   Nie możesz bezpośrednio wkleić grafiki. Dodaj lub załącz grafiki z adresu URL.

    ×
     Udostępnij

    Tematy

    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.

    • Biuletyn

      Chcesz być na bieżąco ze wszystkimi naszymi najnowszymi wiadomościami i informacjami?
      Zapisz się

    • KONTO PREMIUM

    • Ostatnio dodane opinie o sprzęcie

      Ostatnio dodane opinie o albumach

    • Najnowsze wpisy na blogu

    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.



    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat oraz na ukrycie połowy reklam wyświetlanych na forum.

    Ok, wyłączyłem
    Nie chcę
