Dwa wzmacniacze z jedną parą kolumn?

tadeo · 2 Marca 2006

Ja też mam dwa wzmaki / Lampa i tranzstor/ i jedną parę kolumn i rozwiązałem to w ten sposób:

wzmacniacze stoją na pólce jeden nad drugim mam dojście z boku na kablach głośnikowych banany i poprostu przekładam cztery kabelki w zależności od tego ,którego wzmaka chcę słuchać. CD ma dwa wyjścia jedno tranzystorowe a drugie przez stopień lampowy.Gramofon wpięty do tranzystora poprzez JJ283 /lepiej brzmi /.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

stern · 2 Marca 2006

>kook

Połączenie dwóch wzmacniaczy jednocześnie do jednej pary kolumn (równolegle) jest możliwe. W przypadku kiedy tylko jeden z nich jest włączony nic złego się nie wydarzy. Jeżeli są włączone obydwa ale są wyciszone patrz j.w. W przypadku kiedy lampowy jest sterowany też się nic nie powinno uszkodzić jednak w zależności od konstrukcji obu wzmacniaczy dźwięk będzie mniej lub bardziej cichy i prawdopodobnie zniekształcony co pozwala łatwo się zorientować że coś jest nie tak. W tym wypadku wyjście wzmacniacza lampowego jest obciążone głównie impedancją wewnętrzną tranzystorowca (w większości wypadków będzie to prawie zwarcie). Lampiaki na krótkoterminowe zwarcia są niewrażliwe. W odwrotnym przypadku (sterowany tranzystor) w zależności od impedancji wewnętrznej lampiaka, wytrzymałości tranzystora oraz poziomu do jakiego go wysterujemy może on ulec uszkodzeniu. Lampiakowi i w tej sytuacji nie powinno się nic stać. Kolumny w obu wypadkach są zupełnie bezpieczne:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

mw · 2 Marca 2006

Witam

Też mam taką samą zagwozdkę, chcę podłączyć wzmacniacz i amplituner pod jedne głośniki.

Mam możliwość podłączenia tego jak zaproponował Djeight, poprzez wybór par kolumn, mam we wzmacniaczu przełącznik A, B, A+B, off i w amplitunerze A, B.

Czy mógłby ktoś jeszcze potwierdzić czy ten sposób podłączenia jest bezpieczny?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

oldbeat · 2 Marca 2006

kook >>>

A czy nie lepiej do słuchania pogody i wiadomości kupić fajne vintageowe kolumienki na półkę?

A tak coś pójdzie z dymem i w domu ciche dni ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Koyotee · 2 Marca 2006

A ja bym kupił jakieś małe i tanie monitorki dla żony do drugiego zestawu... chyba najprostsze i najszybsze rozwiązanie, w dodatku maksymalnie bezpieczne:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

stern · 2 Marca 2006

Zakładam że oba urządzenia to tranzystory. Jeżeli podłączysz do obydwu urządzeń kable do gniazd oznaczonych jako A to przy obu włączonych tylko jedno z nich (aktualnie używane ma prawo być przełączone w pozycję A. Jeżeli jedno z urządzeń jest wyłączone to bez położenie przełącznika jest w zasadzie bez znaczenia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Koyotee · 2 Marca 2006

właśnie! Oldbeat mnie wyprzedził z pomysłem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

mw · 2 Marca 2006

Dzięki stern, taż tak z początku myślałem, ale muls i Fallout trochę mnie zmylili.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

nedj · 2 Marca 2006

-> stern

Niestety, opisany przez Ciebie sposób nie jest ani dobry, ani bezpieczny. Wiem, bo miałem dokładnie taki sam problem jak mw. Po podpieciu dwóch wzmacniaczy pod jedną parę kolumn słychać było bowiem wyraźnie brumienie w głośnikach (mimo, iż gdy pracował jeden wzmacniacz, to drugi był nawet odłączony z prądu). Czyli coś było nie tak. Wyczytałem, że nigdy nie należy łączyć wyjścia wzmacniacza z wyjściem innego wzmacniacza. I nie ważne, że drugi jest wyłączony). Skoro u mnie już było słychać brumienie, to nie kombinowałem z włączonymi obydwoma wzmacniaczami.

-> mw

Tobie polecam dzielnik napięcia (

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) , punkt 4.6). Sam tak mam i działa rewelacyjnie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

stern · 2 Marca 2006

Coś musiało być nie tak z pętlami masy, uziemieniami itp, przełączniki głośników odcinają przeważnie tylko gorącą żyłę. Pisze to na podstawie moich doświadczeń a nie z sufitu. Oczywiście że takie połączenie nie jest zalecane, ale w razie potrzeby można je wykorzystać. Niebezpieczne jest wtedy kiedy: obydwa są włączone (wtedy stanowią dla siebie nawzajem zwarcie, oczywiście kiedy oba są włączone, wysterowane i przełączniki głośników są przełączone tak, że wyjścia obu są ze sobą połączone), drugi przypadek to taki, że jeden z nich pracuje w konfiguracji mostkowej, a więc żaden z przewodów nie jest na potencjale masy, wtedy bezwzględnie nie należy ich łączyć równolegle. Od jakiegoś czasu mam w ten sposób połączonego lampiaka z tranzystorem i przy odrobinie uwagi (tzn. nie włączaniu ich jednocześnie) nic się złego nie dzieje.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

mw · 2 Marca 2006

>nedj

Dzięki za wrażenia empiryczne, ale nie chcę stosować twojego rozwiązania z dzielnikiem. Wiązało by się to z pracą obu urządzeń na raz i kłopotów z regulacją głośności.

Czy może poza odłączeniem jednego klocka z prądu próbowałeś dodatkowo przestawiać przełącznik głośników?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

nedj · 3 Marca 2006

-> mw

"Wiązało by się to z pracą obu urządzeń na raz"

Oba wzmacniacze działają równocześnie tylko w przypadku oglądania filmów (z Twoich postów wywnioskowałem, że chcesz podłączyć amplituner kina domowego i wzmacniacz stereo). W przypadku słuchania CD działa tylko i wyłącznie wzmacniacz stereo.

"(...) i kłopotów z regulacją głośności."

Nie ma kłopotów z regulacją głośności. W przypadku muzyki działa tylko przecież wzmacniacz stereo. A w przypadku kina domowego amplituner zachowuje się jak przedwzmacniacz (to za jego pomocą regulujesz głośność całego zestawu), a wzmacniacz stereo jako koncówka mocy.

Jeśli jednak chodzi Ci o podłączenie amplitunera stereo ze wzmacniaczem stereo, to oczywiscie moje rozwiązanie jest bez sensu. Odradzam jednak bardzo równoczesne podłączenie dwóch wzmacniaczy to jednej pary kolumn.

P.S. W tym przypadku najlepszym rozwiązaniem byłyby przepinane bananki na kablach, albo przełącznik Xajas'a, o którym możesz poczytac na

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) .

Pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

nedj · 3 Marca 2006

->mw

"Czy może poza odłączeniem jednego klocka z prądu próbowałeś dodatkowo przestawiać przełącznik głośników?"

Próbowałem, ale tylko w przypadku wzmacniacza stereo, gdyż tylko on posiada przełącznik mechaniczny (amplituner ma przełącznik elektroniczny). Żadnej poprawy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

mw · 3 Marca 2006

Nie chcę podłączać wzmacniacza i amplitunera naraz, abu abu. Mój Helion może nie pociągnąć, i tak już go słychać jak wszystko mam włączone.

Dzięki nedj za infa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

fenixx3000 · 3 Marca 2006

">stefanB, 2 Mar 2006, 13:51

>...albo zrobic samemu, bo to tylko przełączniki, gniazda i wiedza jak podłaczyć dwie rzeczy

>równolegle"

No pewnie tak, ale tę wiedzę trzeba mieć, trochę lutownicą umieć robić...

A jak się okazało elpisowi, mimo że zawodowiec elektronik, sprawa zajęła ze 2 tygodnie, zanim dobrał przekaźniki - podpowiadam: samochodowe nie dały rady.

Mój przełącznik ma dodatkowo zabezpieczenia czasowe w trakcie przełączania działających urządzeń i sterowanie na pilota, bo jestem leń. Z tego powodu też nie chciało mi się biegać i przekładać kabli, nie mówiąc już, że szkoda zniszczyć kable lub babany przekładaniem. Banany air lock QEDa wchdzą baardzo opornie. Poza tym mam żonę i córkę, a one na widok gąszczu kabli tracą rozum, i tylko klną, że coś się porobiło i teraz ani płyty posłuchać, ani filmu obejrzeć. A 2 par kolum w salonie mieć nie chcę i już!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

oldbeat · 3 Marca 2006

Po co komplikowac rzeczy proste :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

LW · 3 Marca 2006

kook!

Elegancki przelacnik dwoch zrodel do jednej pary kolumn kupilem jakis czas temu chyba za 80,- PLN

w Audio Forte w Warszawie. Male carne pudelecko proste do wytlumaczenia malzonce.

Powinno cos takiego byc tez w innych sklepach audio.

Pozdawiam,

LW

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Slav · 4 Marca 2006

Taki przelacznik powinien byc odpowiedni w tym przypadku. Zapakowac to jeszcze w ladna obudowe i "szafa gra".

Pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hiszpan · 1 Stycznia 2007

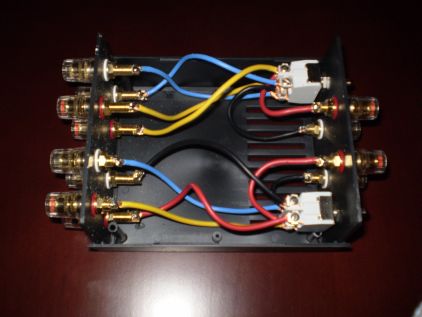

W celu przełączania między dwoma wzmacniaczami przy jednej parze kolumn, zrobiłem sobie proste urządzenie: w plastykowej obudowie zamocowałem gniazda głośnikowe, wstawiłem dwa dwusekcyjne przełączniki i odpowiednio połączyłem kablami. (Oczywiście takie urządzenie działa też w drugą stronę, gdyby ktoś chciał przełączać między dwiema parami kolumn przy jednym wzmacniaczu.)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

nedj · 1 Stycznia 2007

-> Hiszpan

Wstaw, o ile mozesz, zdjecia srodka. Ciekaw jestem, jak to skonstruowales.

Gdzie kupiles takie gniazda glosnikowe i jakich dokladnie przelacznikow uzyles?

Pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hiszpan · 1 Stycznia 2007

Te gniazda głośnikowe można kupić na giełdzie na wolumenie w Warszawie, ale też ma je na Allegro żytkownik Rochu79, (link do aktualnej aukcji:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ). Są bardzo solidne, przyjmują grube, gołe kable i ładnie się prezentują. Dwusekcyjny, 3-pozycyjny przełącznik hebelkowy jest takiego typu jak ten, który powyżej wkleił Slav. Jest ich dostatek w sklepach z elektroniką. (Tak w ogóle, to chciałem jeden przełącznik 4-sekcyjny, ale akurat nie mieli a później pomyślałem, że to i lepiej, bo tak mam każdy kanał na oddzielnym przełączniku.)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**xajas** · 1 Stycznia 2007

przerabialismy to juz 100 razy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

pogiel · 23 Czerwca 2008

> Hiszpan

możesz schemacik jakiś umieścić, jakoś nie mogę sobie wyobraić jak to połączyć

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

24 Czerwca 2008

o losie

pogiel · 24 Czerwca 2008

no co? nie mogę sobie wyobrazić... pomóż zamiast się dziwić!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

nedj · 25 Czerwca 2008

"nie mogę sobie wyobrazić..."

Nie musisz sobie nic wyobrażać. Przecież na górze strony masz rozbierane zdjęcie przełącznika, gdzie wszystko rewelacyjnie widać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

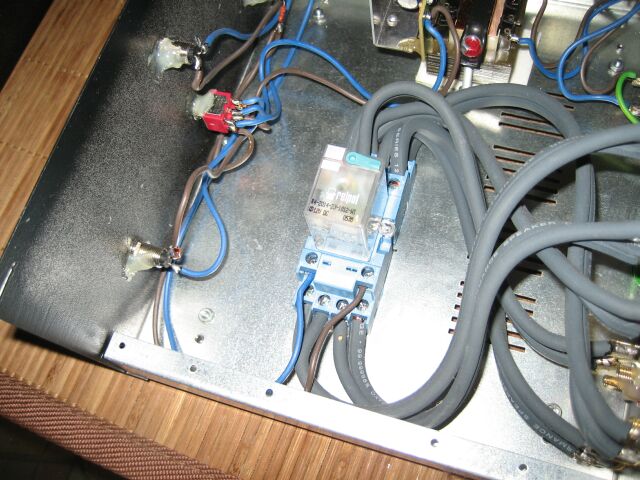

nedj · 26 Czerwca 2008

.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

rollins · 26 Czerwca 2008

Miałem kiedys podobny problem u siebie...

Rozwiązanie: kupujesz dobrej jakości przekaźnik z podstawką, ganiazda bananowe, przełącznik i najprostszy zasilacz, np. antenowy... układ bardzo prosty - na zasadzie załączania napięci ana przekźniku sterujesz nim....

Ja użyłem wewnątrz przełącznika kabla takiego jak mam w systemie, przekźnik ze złoconymi styakmi... nie ma absolutnie wpływu na brzmienie, testowane już przez kilka osób...

Roziwązanie przełączania wzmacniaczy na przekźnikach jest o tyle dobre - że jest bezpieczne (nie ma możliwośc zwarcia wyjść dwóch wzmacniaczy), nie ma jakiś stuków oraz innych dziwnych efektów podczas przełączania...
