Dwa wzmacniacze z jedną parą kolumn?

rollins · 27 Czerwca 2008

Przełączniki są mało istotne.. one tylko przełączają napięcia - jednym słowem w momencie kiedy przekaźnik nie dostaje napięcia są zwarte jedne pary styków, w momenci pojawienia się napięcia drugie pary styków. Jeśli masz np amplituner który ma z tyłu wyście proądowe załączane po włączeniu POWER to możesz zrobić tak... że w momencie kiedy amplituner jest wyłączony masz styki w położeniu wzm. stereo, jak tylko pojawi się napięcie (włączysz amplituner) to styki zostaną zwarte na drugi obwód. Pełna automatyka:)

Istotne jest aby przkaźnik był dobrej jakości i na odpowiednie prądy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

rollins · 27 Czerwca 2008

ja zastosowałem taki - ale podobnych ze złoconymi stykami znajdziesz wiele

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

R123 · 24 Listopada 2009

Super rozwiazania :)tego szukałem i mam jeszcze pytanko czy w rozwiązaniu proponowanym przez Hiszpana nie ma strat jakości (chcę podpiąć do tej" przejściówki" wzmacniacz stereo klasy A (Luxman 550II)?

A czy rozwiazanie rollinsa możne ktoś przedstawić schematem , sam nie zrobię takiej skrzynki a tłumaczenie elektronikowi jest poza moimi możliwościami ;).

Ktoreś z rozwiązań chcę wbudować do szafki ze sprzętem a przełączniki umieścić na frońcie lub boku aby domownicy mieli łatwy dostęp , jak się uda prześle zdjęcia.Z góry dzięki za odpowiedzi.

A i jeszcze jedno trafiłem tu z tematu zamiana kina domowego na stereo , niestety mój ampli nie ma wyjścia pre amp i nie mogę podłączyć wzm stereo do ampli. A co sadzicie o tego rodzaju podłączeniu ( konieczna by była zmiana ampli)?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

krzem3 · 4 Września 2010

-> Hiszpan

Wstaw, o ile mozesz, zdjecia srodka. Ciekaw jestem, jak to skonstruowales.

Gdzie kupiles takie gniazda glosnikowe i jakich dokladnie przelacznikow uzyles?

Pozdrawiam.

krzem3 napisał.

Taki sposób połączeń dwóch wzmacniaczy,lub amplituner-wzmacniacz

zastosowałem w moim wzmacniaczu DIY w 2005r Wzmacniacz+Zasilacz (Awatar),w następnym wzmacniaczu

w trybie triody KT88 w 2010r.(Galeria).Jest to bardzo prosty sposób użytkowania

dwóch urządzeń na jednym komplecie kolumn głośnikowych,bez przepinania

przewodów głośnikowych.Taki układ montujemy do jednego wzmacniacza,

lub można zastosować jako osobne urządzenie.

Przekaźnik rempol RM94P-12-S-W zamontowany na małej płytce drukowanej,

zasilanie +12V,gniazda głośnikowe wejście/wyjście,ja stosuję XLR.

Przy włączeniu zasilania +12V na przekaźnik przewody zostają przełączone

na drugi wzmacniacz,musimy ustalić z którego wzmacniacza więcej korzystamy,

to przy włączonym napięciu +12V,przewody będą połączone do tego wzmacniacza.

Najlepszym sposobem jest zamontować taki układ do budowanego wzmacniacza DIY

oraz podwójne gniazda głośnikowe wejście/wyjście.Napięcie na przekaźnik będzie

pobierane z tego wzmacniacza,a przy wyłączonym wzmacniaczu z sieci przekaźnik

przełączy przewody na drugi wzmacniacz,lub inne urządzenie.

Załączniki.

1.Przekaźnik zamontowany na płytce drukowanej.

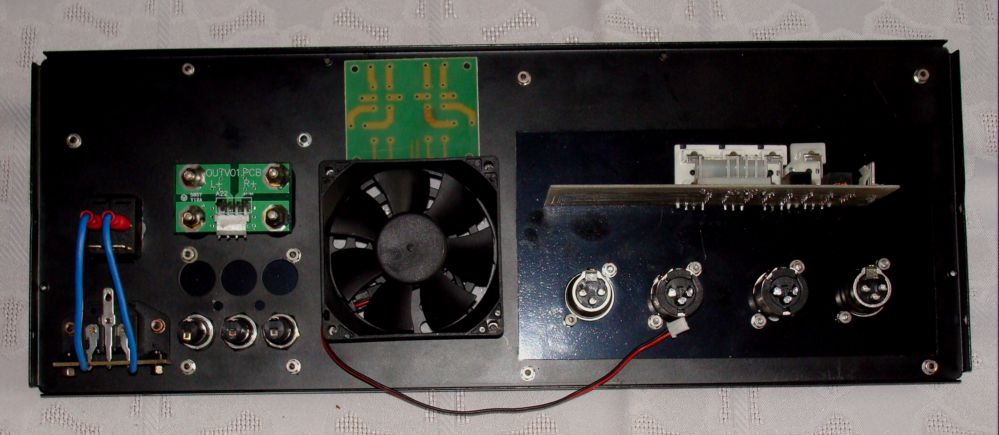

2.Płytka zamontowana przy układzie wejściowym.

3.Widok na płytkę drukowaną do przekaźnika.

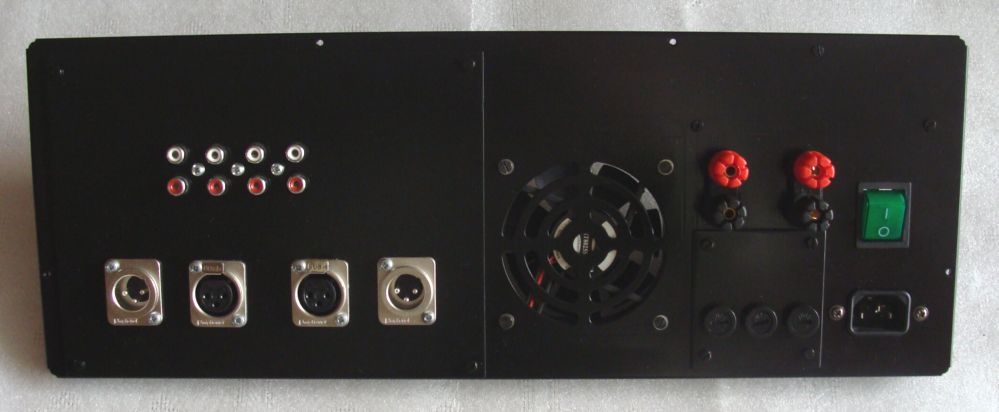

4.Panel tylny wejścia/wyjścia XLR.

Pozdrawiam

krzem3

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

krzem3 · 4 Września 2010

krzem3 napisał.

Taki sposób połączeń dwóch wzmacniaczy,lub amplituner-wzmacniacz

zastosowałem w moim wzmacniaczu DIY w 2005r Wzmacniacz+Zasilacz (Awatar),w następnym wzmacniaczu

w trybie triody KT88 w 2010r.(Galeria).Jest to bardzo prosty sposób użytkowania

dwóch urządzeń na jednym komplecie kolumn głośnikowych,bez przepinania

przewodów głośnikowych.Taki układ montujemy do jednego wzmacniacza,

lub można zastosować jako osobne urządzenie.

Przekaźnik rempol RM94P-12-S-W zamontowany na małej płytce drukowanej,

zasilanie +12V,gniazda głośnikowe wejście/wyjście,ja stosuję XLR.

Przy włączeniu zasilania +12V na przekaźnik przewody zostają przełączone

na drugi wzmacniacz,musimy ustalić z którego wzmacniacza więcej korzystamy,

to przy włączonym napięciu +12V,przewody będą połączone do tego wzmacniacza.

Najlepszym sposobem jest zamontować taki układ do budowanego wzmacniacza DIY

oraz podwójne gniazda głośnikowe wejście/wyjście.Napięcie na przekaźnik będzie

pobierane z tego wzmacniacza,a przy wyłączonym wzmacniaczu z sieci przekaźnik

przełączy przewody na drugi wzmacniacz,lub inne urządzenie.

Załączniki.

1.Przekaźnik zamontowany na płytce drukowanej.

2.Płytka zamontowana przy układzie wejściowym.

3.Widok na płytkę drukowaną do przekaźnika.

4.Panel tylny wejścia/wyjścia XLR.

Pozdrawiam

krzem3

Dodatek.

Zamieszczam dla zainteresowanych płytkę na dwa przekaźniki

RM94P,jeden przekaźnik można wykorzystać do przełączeń przewodów

głośnikowych,a drugi n.p.do przełączenia wyprowadzeń 4R - 8R,

transformatorów wyjściowych,lub do zastosowania innego układu.

krzem3

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

tadeo · 4 Września 2010

Czy takie "dodatkowe" urządzenie po drodzę oraz trochę kabli i gniazd nie wpłynie na degradację

dzwięku w przypadku klocków trochę wyższej klasy ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

krzem3 · 4 Września 2010

Czy takie "dodatkowe" urządzenie po drodzę oraz trochę kabli i gniazd nie wpłynie na degradację

dzwięku w przypadku klocków trochę wyższej klasy ?

krzem3 napisał.

Jeżeli nie zrobisz to się nie dowiesz,szczególnie jak masz wybitny słuch.

W studio nagraniowym jest dziesiątki metrów przewodów oraz innych urządzeń

przez które przepływa nagrywany dźwięk.

Słuchając później nagrania na CD,nawet nie myślisz że mogło to wpłynąć

na jakość odtwarzanego dźwięku.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

TDK · 4 Września 2010

Chętnie kupiłbym któreś z takich urządzeń. Czy ma ktoś może do sprzedania? Proszę o info na priv.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

bartasxx · 13 Listopada 2010

Podpinam się z prośbą czy ma ktoś na odsprzedanie podobne urządzenie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

lowfi81 · 15 Listopada 2010

Witam

Ja również rozważam podobny problem.

Mam pytanie odnośnie przełącznika hebelkowego? Co sądzicie o takim rozwiązaniu, bo wydaje się być najtańsze i najprostsze? Czy istnieje ryzyko jakiegoś zwarcia lub innych komplikacji? Zamierzam dziś wdeptnąć do sklepu elektronicznego i zakupić takie przełączniki jak w aukcji:
