Totem Mite, Staff, odsluchy, schematy

[mlody2]

Moje juz sa w wersji Signature:) Nie jestescie pionierami w tej kwestii, niestety:)

[lancaster]

No to nasze będą w wersji Diamond Signature:)

[lancaster]

Młody napisz jak wygląda ta zwrotka, bo normalnie nie wyrobimy. Można sie pobawić i uzyskać identyczny, albo i lepszy efekt, ale po co wywazac otwarte drzwi?

[cyjanopan]

a może McGyver kiedyś je oglądał od środka ?

[Audio Academy]

Oj ludzie ludzie.

Jak juz chcecie zrobić klony to dokładne a nie jakies tam podobne, czy udoskonalone. Nie możecie sie podzielić też na obozy 8 omowców i 4 omowców.



Podział w Mitach to 3200. Ale i tak nikt nie będzie wiedział czy to prawdziwy podział. Totem może robić sztuczki i puścić głośnik niskośredniotonowy do 4000 Hz, ale wysoki będzie pracował faktycznie od 3200. Także zwrotnice trzeba by dokładnie skopiować i nie wydaje mi sie żeby to było takie proste. Zwrotnica i elementy sa przyklejone do terminala, nie mają więc żadnej płytki. Żeby ja odczytać trzeba by wszystko ładnie odkleić, ułożyć obok i zacząć robić schemat. Nie wydaje mi sie, żeby Młody poświęcił do tego stopna swoje Totemy :)



Jezeli chodzi o zamówienie głosników, to trzeba by zamówić ich ze 100szt, juz sie pytałem swego czasu, bo chciałem zrobić to samo co wy :) No nie zupełnie może klona, ale kolumnienki na tych własnie głosnikach.



Obudowa oczywiście nie jest niczym wytłumiona. BR ma srednice 35mm. Na końcu rura jest ścięta pod kątem ok. 45 stopni. Musicie mieć oczywiście identyczna rurę. Jesli nie, to w innej trzeba by ten kąt uwzględnić i policzyć...

[pkrecz]

>AudioAcademy

Jaki jest cel, co można uzyskać, przez ścięcie rurki BR pod kątem 45 stopni ???? Jaka jest całkowita długość tej rurki ?

[Qubric]

Audio Academy, 26 Lut 2006, 16:01



Z Twego wpisu widać że nie robisz pomiarów :)))



Ścięty tunel to nic innego jak poszerzenie pow. przekroju jego wlotu. Można policzyć jakiej długosci bedzie tunel nieścięty albo nawet o innej średnicy. Jak się go zmierzy to nawet takie problemy z kombinowanie długosci znikną - zadasz sobie Fb w symulatorze potem zakładasz obliczony tunel i mierzysz czy sie zgadza Fb ;)



Mite ma cewke i kondensator i moze jeszcze układ RC - jaki schemat tam trzeba "rozrysowywać" z demontażu elementów??? Njawyżej trzeba by zmierzyć cewkę.



Cewki nawijane plecionką sprzedaje Intertechnika. Są wielkie i drogie i nie wiem po co :)



A skoro kopiujemy zwrotnicę to nie obchodzi nas F podziału, bo wyjdzie z elementów zwrotnicy.

[Fr@ntz]

mlody2 - miałbym do Cienbie prośbę - wrzuć w tym wątku zdjęcia swoich Totemów ;) Przynajmniej będzie wiadomo, czy mówisz o oryginałach, czy .....

[Audio Academy]

>>pkrecz

Dokładnie nie wiem, ale coś koło 6cm. Scinaja ją pewnie po to, żeby nie gwizdało, ale jak na płycie sa niskie rejstry typu Mari Boine to i tak gwiżdże.

[Audio Academy]

>>Qbric

Z twojego opisu "o mnie" tez dużo widać :)))

[Audio Academy]

Sory, miało byc Qubric

[saczek_XTRM]

>> Audio Academy



wg Ciebie (Twoich info) jakie tam wersje siedzą? 4 czy 8 Ohmowe? ..... ja jak miałbym "mądrze" strzelać to powiedziałbym że 4 Ohmowe////

[krysias]

Wystarczy troszke poszukac ;) nieoceniony w tym przypadku okazuje sie web.archive.org



wedlug archiwalnych stron totema do roku 2000 byla robiona wersja 4 ohm Mite, :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Dimensions: 270 x 152 x 227 mm (11 x 6 x 8.5" approx.)

Volume: 5.6 litres (internal)

Weight: 4 kg (9 lbs approx.)

Crossover frequency: 3.2 kHz electrical and mechanical

Impedance: 4 ohms

Frequency response: 50 Hz to 20 kHz ±3 dB with correct positioning

Sensitivity: 87 dB/W/m. Maximum SPL 102 dB before dynamic compression

Minimum power: 20 watts at 4 ohms

Maximum power: 80 watt

Recommended stands: Totem P2S



od roku 2001 Mite byly juz w wersji 8 ohm :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Dimensions: 270 x 152 x 227 mm (11 x 6 x 8.5 in. approx. size)

Volume: 5.6 liters (internal)

Weight: 4 kg (9 lbs approx.)

Cross over point: 3.2 kHz electrical and mechanical

Impedance: 8 ohms

Frequency response: 50 Hz - 20 kHz ± 3 dB

Sensitivity: 87 dB/W/m. Maximum sound pressure 102 dB

Before dynamic compression

Minimum power: 20 watts at 4 ohms

Maximum power: 80 watts



pzdr

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lancaster]

Mam prośbę: Może ktoś wkleic skan HFiM z Testem Mite?

Nie pamietam, czy na rezystorze był widoczny kod paskowy.

Miałem kiedyś ten artykuł, ale poszedł w ludzi.

Pozdrawiam

[namor]

>krysias

Wielkie dzięki zagadka "dwoistosci" Mite rozwiązana. Chociaż skomplikowałeś nam życie ;) bo teraz trzeba zdobyć schematy dwóch a nie jednej zwrotnicy ;(

[krysias]

- > lancaster



prosze bardzo :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krysias]

znalazlem jeszcze karty katalogowe glosnikow z Mite i Staff :



GDWK 11/100

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



GDWK 10/80

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



GDN 13/40/2

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lancaster]

Krysias, dzięki. Wiemy już, ze w tym egzemparzu sa głośniki GDN13/40/2 w wersji 4ohm + GDWK 10/80/8

[hoosar]

Nie 10/80/8 tylko 10/80 (10/80/8 ma poliamidowa kopulke a nie z laminatu).

[krysias]

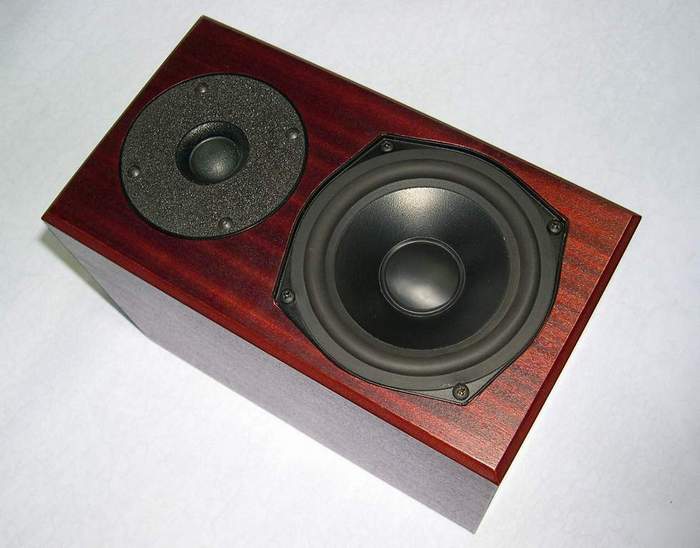

Macie ochote na rozbierane fotki Mite ? ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[saczek_XTRM]

no to mamy totalnego pecha ;)



problem nie w tym (chociaż po częście też) że są 2 wersje impedancji kolumny.. 4 i 8 ohm tylko w tym, która z nich lepiej grała,......



IMHO jeśli patrzeć na parametry głośnika GDN wynika że wersja 4 ohmowa GDNa jest o "niebo" lepsza...





>>>młody2



nie pamiętam czy już pisałeś gdzieś o tym.... jaki jest tam u Ciebie GDN? 4 czy 8 ohm?

[lancaster]

Krysias, zwłąszcza makra kondów i rezystora od strony napisów;)

[saczek_XTRM]

>> krysias

no proszę..... chyba wszystkich powaliłeś ;P

[krysias]

no to lecimy :) po to w koncu jest to forum, zeby sie dzielic informacjami :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krysias]

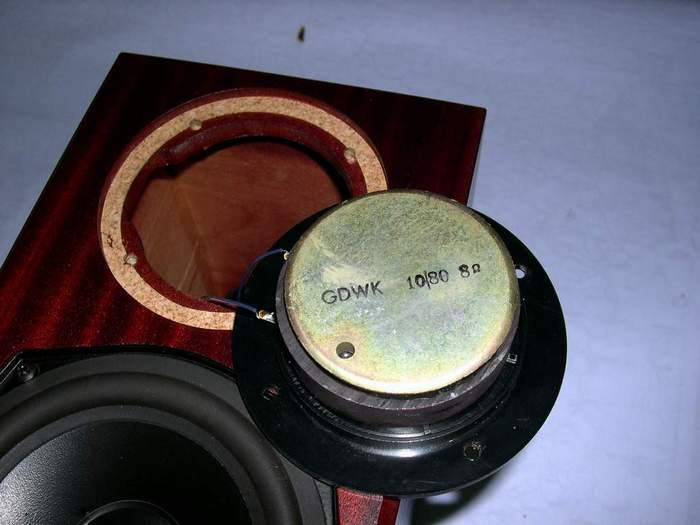

uszczelka i tweeter :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[saczek_XTRM]

piękne te budy...... ;)



mahoń?!

[krysias]

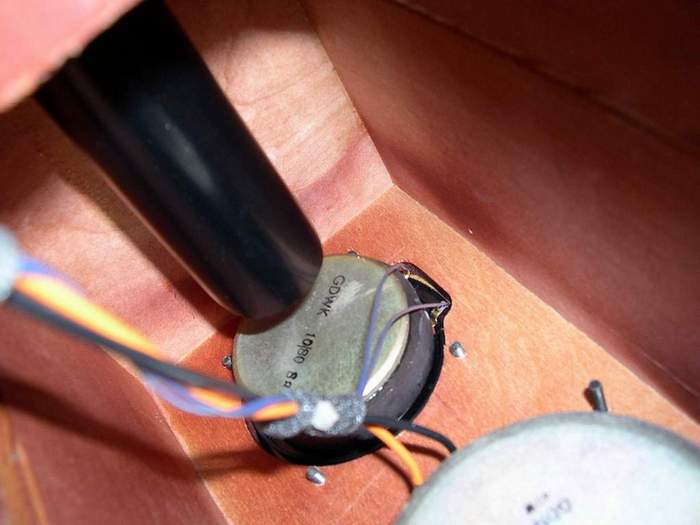

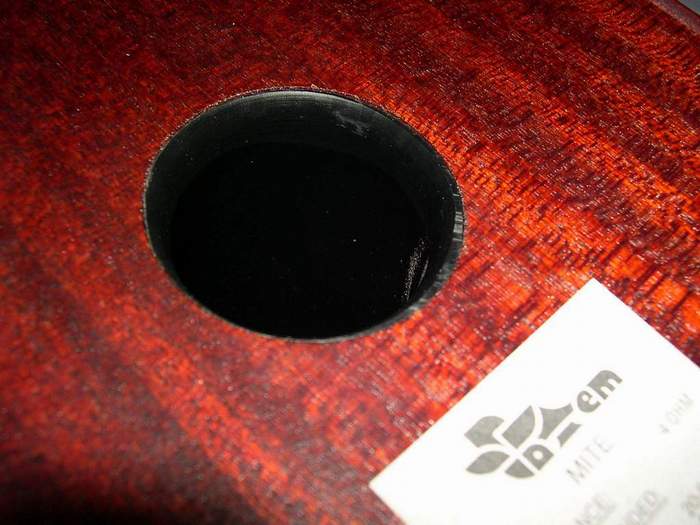

i to na co wszyscy czekali ;) czyli port

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krysias]

:) mahon

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[saczek_XTRM]

za te zdjęcia należy się krysiasowi krata dobrego piwa panowie ;)))

[saczek_XTRM]

a jednak 10/80 ;]]] miałem rację ;P
