Jutro składam zamówienie na drugą serię PCB. Od momentu przyjęcia zamówienia termin wykonania to jak poprzednio 2 tygodnie.



>>saczek_XTRM

Oznaczenie z PDF może być mylące, gdyż chyba jak już kiedyś pisałem jest to oznaczenie typu obudowy z programu. Myslałem ze może to komuś kto sam projektuje PCB w czymś pomóc ale jak sie okazuje czasem wprowadza zamęt. W oryginalnym XO3 były wtyki SMB i dlatego to oznaczenie się znalazło w PDF. Ja zakupiłem gniazda SMA ponieważ tylko takie wtedy były dostępne i większość sprzętu WIFI korzysta z takich gniazd więc pomyślałem że będą łatwiejsze do znaleźienia i zakupienia.

[saczek_XTRM]

>>ThoraxLabs



no problem, bywa, normalna sprawa. Fakt, że mogłem poszperać, wcześniej się zapytać i wszystko się by wyjaśniło. No, ale nie ma co gdybać, w sumie miałeś rację że zarówno gniazda i wtyki SMA są łatwiej dostępne niż SMB. Po prostu chyba dokupię wtyczki SMA i podepnę do tego kabelka, bo mam problem w wylutowaniem gniazd z PCB. Tutaj pytanie czy wtyki SMA da się jakoś sensownie zacisnąć na kabelku, który teraz mam (fi 3mm)

[saczek_XTRM]

>>muls



niczego nie obiecuję, bo brak mi kilku elementów do kompletnego złożenia 2-go clocka, ale (jeśli ktoś wcześniej nie zechce Ci użyczyć) jak wszystko dobrze pójdzie to za ok 2 tygodnie mógłbym Ci na tydzień go pożyczyć.

[marekzawa]

Ma ktoś może komplet albo i dwa takich połączeń na zbyciu ?

[Jaro_747]

Są i kabelki SMA:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Huber+Suhner to znana i solidna firma.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ThoraxLabs]

Zamówienie na PCB do XO3 zostało przyjęte jednak termin realizacji moze wynieść nawet 3 tygodnie więc prosze o uzbrojenie sie w cierpliwosć, jak tylko otrzymam obwody umieszczę wpis na forum i natychmoast roześlę na podane w email'ach adresy

[Rambo]

Chciałem wyrazić słowa uznania dla chłopaków z ThoraxLabs. Zegar jest bardzo dobrze zrobiony i dobry sygnał. Zamieszczam zdjęcia. Sygnał jest bardzo dobry z tym, że "przerzuty" są w rzeczywistości jeszcze mniejsze jak zmniejszyłem połączenie sonda - masa. Tak więc w tym przypadku to raczej moja "wina", że zdjęcie nie przedstawia tego co powinno być, bo "krótka masa" wpadła mi pod stół i nie chciało mi się jej szukać do zdjęcia :). Podsumowując - duża i bardzo porządna robota. Gratujacje!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Andy777]

witam,

przyłączam się do opinii przedmówców - doskonały zegar.

kupiłem kompletny zmontowany bezpośrednio u producenta :) czyli Waldka. kwarc - OMIG kondzie OSCON, Sanyo, FC i w krytycznym miejscu BGHXHiQ

odpaliłem dwa dni temu i ..... słucham bez opamiętania.

co się zmieniło: przybyło dołu - najniższego i tego wyższego na pograniczu dolnej średnicy (dolne rejestry piano, wiolonczela, bębny, struny basowe gitar, etc.), przy czym basss z kontrabasu jest taki jak byc powinien - schodzi nisko, ale nie dudni, nie ciągnie się i nie przytłacza, oddaje doskonale różne odcienie i jest doskonale kontrolowany; znaczna poprawa rozdzielczości skutkująca szerokością i głębokością sceny, lokalizacją i separacją; najwyższa góra nieco się uszczupliła, ale zarazem "wyszlachetniała". jednym słowem: bajka.

dodam, iż XO3 zastąpił zegarek audiocom ver.I.

Gratulacje dla Konstruktorów!

pozdro.

[ThoraxLabs]

Wielkie dzięki ale "konstruktorzy" to chyba za wiele powiedziane - my tylko go sklonowaliśmy :P.



Spostrzeżenia osób które zamontowały klona XO3 tylko podtwierdzają moją opinię na jego temat. Zastosowanie tego XO3 jako źródło sygnału zegarowego do DAC daje znaczącą poprawę względem zwykłego kwarcu czy XO1 które także testowałem.

Obecnie XO3 używam w moim nastepnym DAC. XO3 tym razem napędza ASRC oraz przetworniki - sygnały WCK i BCK także pochodza z XO3, ASRC przetwarza tylko dane. Jako odbiornik zastosowałem CS8416 - po testach sprawdza się lepiej niż DIR1703 choć nie posiada funkcji wykrywania fs w pobieranym sygnale. DAC pracują z rozdzielczością 24bit i fs 192kHz. Takie warunki pracy DAC uzyskałem poprzez zastosowanie ASRC upsamplującego sygnał wejściowy do fs 192kHz i 24 bitów. Przetworniki to 2 x PCM1798 - wyciągłem już chyba wszystko z tych kostek a jednak wciąż potrafią zaskoczyć choć efekty najlepsze w Dual Mono - OPA627 na i/u i AD797 jako LPF - nie stosowałem jeszcze buforów wyjściowych ale juz mam częsci na MarkL DB, odzielne zasilanie do DAC i do ASRC+CS8416 + separacja galwaniczna ASRC od DAC. Może niektórzy mówią ze Upsamplink to zło konieczne w studyjnych kartach muzycznych, które nadeszło wraz z nowymi technologiami ale z mich doświadczeń wynikło, ze stosowanie tego ma sens. Pomimo faktu, ze brakujące próbki wyliczne są matematycznie całość gra lepiej niz bez zastosowania ASRC. Poszerzyło się pasmo, dokładniejsza góra, lepiej kontrolowany bas, ogólnie same plusy. Początkowo odpaliłem całość z zastosowaniem zwykłego generatora na bramce efekt był niezły, ale z XO3 całosć nabrała dopiero poprawnego, bardziej szlachetnego kształtu. Postaram się odpalić w wolnym czasie ZapFilter - lub to co z niego zostanie po modyfikacji schematu oryginalnego, który jest niekompletny - i wtedy porównam stopień dyskretny z Opampowym :).

[ThoraxLabs]

Dzisiaj posłałem pierwszą serie paczek. Z końcem tygodnia wszyscy zainteresowani powinni mięć swoją PCB do wszystkich posłałem również email z dokumentacją. Przy dzisiejsze niepewności związanej z Pocztą Polską proszę o jakieś info czy paczki doszły.



Miłego lutowania :)

[Luiis]

Witam,

Dostałem wczoraj, dzięki Waldek.

Nie mogłem się oprzeć żeby sobie od razu nie "polutować" i piękna niebieska płyteczka jest już prawie gotowa, za parę dni pokażę czy ruszyła :-))

i jeszcze fotka.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Luiis]

Witam ponownie,

właśnie ThoraxLabs zwrócił mi uwagę, że w starej nocie, która właśnie ja dostałem -juz dość dawno- jest błąd polegający na tym, ze w miejscu rezystorów R17, R18, R23 i R26 powinno być 300 ohm, a nie 301k.

Kolegów którzy otrzymali ode mnie zestawy części proszę aby nie montowali tych rezystorów, postaram się jak najszybciej dosłać prawidłowe.

Pozdrawiam

Luiis

[Luiis]

Na mojej - częściowo zmontowanej płytce (jak widać wyżej) też "wiszą" narazie te 301k ;-(

[Luiis]

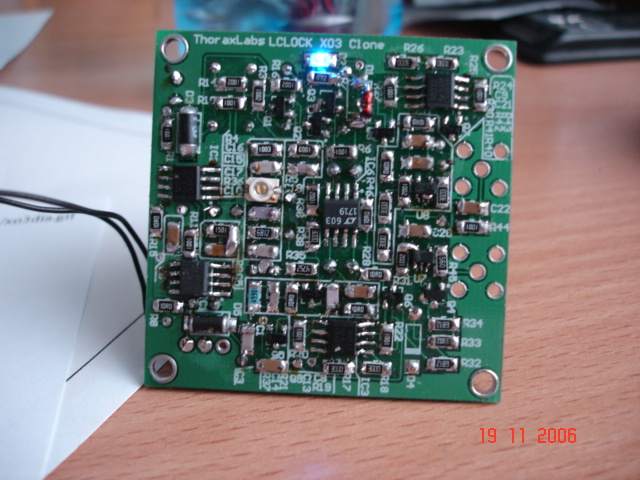

Sposób na "włączenie" małej dody D4 - może mało "elegancki", ale praktyczny;))

L.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[novy2]

ma ktos nadmiar 74LVC1G02 ?

[Matthew]

czy ktoś ma może komplet drobnicy do tego kloka? płytke mam, reszte bym kupił, niesttey się spóźniłem na kity

[milsso]

Także jestem chętny na elementy do tego cloca,może jakieś wspólne zamówienie sie zszykuje??

[??????w]

też bym chętnie sie zapisał na płytki

[Matthew]

święta, święta i po świętach, w morde.... czekam na drobnicę ;) kochajmy się jak forumowcy ale.. liczmy się jak audiofile hehe, tez by, cos polutował :)

[grip]

Też poszukuję klamotów do tego zegarka.

PCB już mam.

[buzer]

Zegarek mam już polutowany jednak nadal nie mam kwarca. Może ktoś ma Omigowski 16,9344 (RCD 971)?

Pomóżcie :(

Pzdr

[marekzawa]

W końcu i mój zegar doczekał się instalacji w napedzie CEC TL51.

Miałem różne zagary ale ten XO3 jest THE BEST !!!

[saczek_XTRM]

Dobra panowie... zasilanie do Clocka już przygotowane, zegarek złożony pozostaje kwestia oddzielnego trafka. Jaką min moc potrzebuje ten zegarek żeby trafo się nie grzało? 8W wystarczy?

[Andy777]

8VA wysraczy, uważaj tylko na spadek napięcia żeby regulator dał się wysterować

[marekzawa]

saczek_XTRM

A nie lepiej z akumulatora.

[Rambo]

"święta, święta i po świętach, w morde.... czekam na drobnicę ;) kochajmy się jak forumowcy ale.. liczmy się jak audiofile hehe, tez by, cos polutował :)" ...a po co Ci kasa i tak ją stracisz na diy :))

[saczek_XTRM]

>>marekzawa, 29 Gru 2006, 15:45



pewnie że lepiej, ale...:



1) nie mam schematu układu, który by go automatycznie łądował

2) mam coraz mniej miejsca w CD (właściwie już go nie mam) i stąd pytanie o wielkość (rozmiary) takiego aku

[marekzawa]

saczek_XTRM,

Automatyczne ładowanie jest luksusem. :-)

Ja korzystam ze zwykłej ładowarki. W CD dałem na tylnej ściance dodatkowe gniazdko do ładowania.

Akumulator starcza na minimum 40 godzin grania.

[saczek_XTRM]

>>marekzawa, 30 Gru 2006, 16:29



no właśnie i to jest ten ból którego ja nie chcę mieć ;-). Póki co wystartuję z trafem, ThoraxLabs wspominał że z czasem zrobi do Clocka taki układzik, więc wtedy się zastanowię.

PS jakich rozmiarów masz ten aku?

[marekzawa]

saczek_XTRM,



17,5 x 6 x 3,4 cm

Moim zdaniem i tych którzy słuchali na akumulatorze gra lepiej niż na zsilaczu.

Autor zegara chyba też uzywa Amumulatora.
