Wzmacniacz Akai AM-57

[Djeight]

Witam , mam pytanie czy w tym wzmacniaczu można coś ulepszyć ,



Przekażniki obecne to Takamisawa



Kondensatory w zasilaczu to

Nipon-Chemi-Con

Audio

Blank Negative Black

10000uF[M] /63V



Potencjometr Alps sterowany silniczkiem

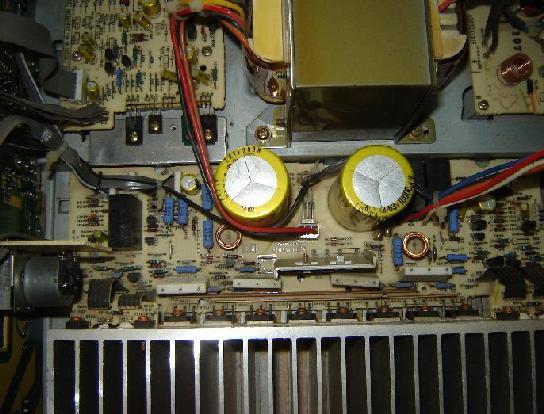

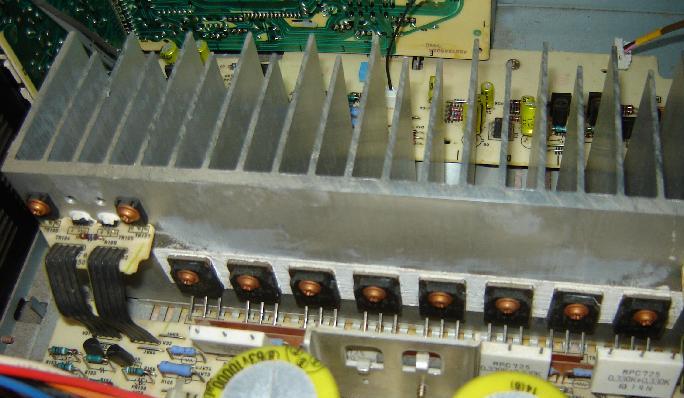

resztę widać na zdjeciach poniżej



Pozdrawiam
