wzmacniacz słuchawkowy kl.A na mosfet

[BeerfaN]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Czy ktoś z Was go złożył, lub może mi cos na jego temat powiedzieć?



Wzmacniacz ma napędzić 600-ohmowe słuchawki. Co w schemacie warto zmienić, aby nie okazał się za słaby? Zasilanie będzie na lm317 osobno dla obu kanałów (dual mono sobie strzelę, a co!).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Złożyłem kiedyś ten wzmacniaczyk- zrobiłem go w wersji uproszczonej bez tranzystora wstępnego ze względu na wysoki poziom sygnału z CD (przesterowywał się) na pewno nienadaje się do napędzania słuchawek 32 omowych . Na elementach takich jak na schemacie nie brzmi zbyt ciekawie- twardo jak na klasę A - trzeba trochę się pobawić w dobór elementów. Bardzo ważny jest ten kond na końcu - decyduje o brzmieniu. Tak samo trzeba ustalić punkt pracy tranzystora i źródła prądowego (powinny być parowane) zresztą jest jeden rezystor nie będzie kłopotu.

[BeerfaN]

Koszt niewielki, to pewnie i jakość dźwięku nie powali. Pytanie, czy warto się w to bawić. Złożyłem już avt471 i grał dużo lepiej, niż standardowe wyjście w CDku. Miałem nadzieję, że ten będzie lepszy;



-kl. A

-wzmocnienie na tranzystorach a nie opampie

-większe możliwości regulacji

[Mateusz_W]

Tutaj masz sporo projektów:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



kilka jest w klasie A, tak jak chcesz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Porównując to z avt471 to niestety inna klasa- szkoda czasu. Jest dużo projektów znacznie ciekawszych jak choćby ze strony headwize.com

[pkrecz]

REAKTYWACJA WĄTKU :)))



Było już parę słów na temat tego wzmacniacza słuchawkowego na forum i postanowiłem się nim bardziej zainteresować. Chodzi układ wzmacniacza słuchawkowego w klasie A z kitu AVT A2464. Od dłuższego czasu szukam jakiegoś dobrego wzmacniacza słuchawkowego. Przerzuciłem kilka konstrukcji, w tym ta z tego kitu i muszę powiedzieć, że jest warta zainteresowania. Zrobiłem sobie prototyp z układem opóźnionego załączania słuchawek i do tego zasilanie stabilizowane pełne dual mono. Dźwięk jest na tyle dobry, a projekt bardzo prosty, że każdemu polecam wykonanie tej konstrukcji. Niżej podaję link do schematu oraz pliki umożliwiające zrobienie sobie płytek metodą termotransferu.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

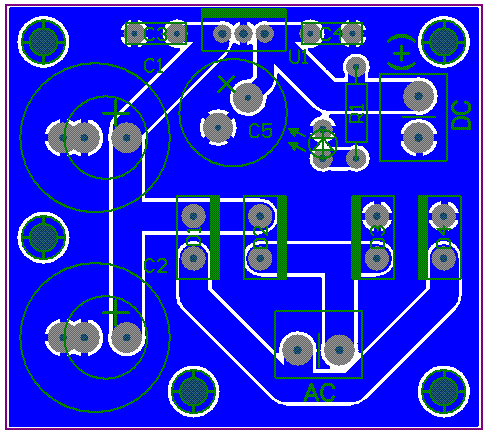

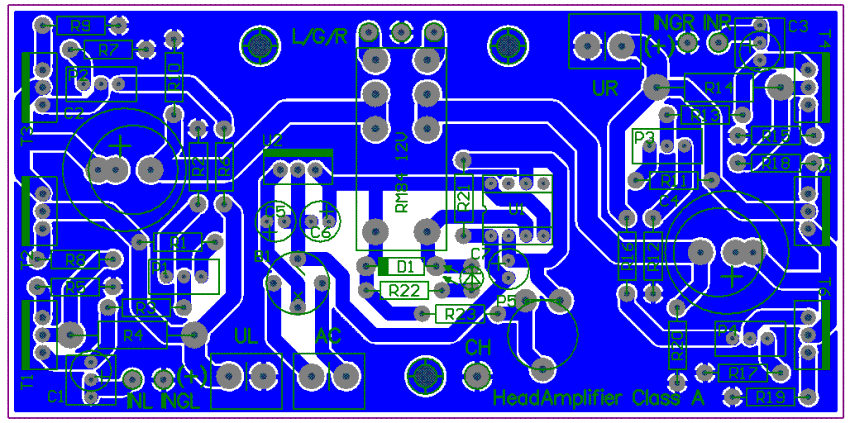

Widok płytek od strony elementów.

Polecam każdemu i życzę powodzenia w uruchamianiu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[żółwik]

Nie weidziałem, że jest poświecony temu wzmacniaczowi wątek.

Otóż dziś złożyłem kolejny model. (kilka już nanalazło nabywców)

Też mam swoją, sprawdzoną, niedużą płytkę do samego wzmaniacza.



Brzmi świetnie i niech ktoś go nie krytykuje jeśli nie miał z nim styczności. Choc przyznam, iż jest czuły na wykonanie i poszczególne elementy.



Przedewszystkim ZNACZNIE lepiej gra w wersji prostej, tj. bez trzeciego, wejściowego tranzystora.

Jeśli chodzi o wzmocnienie to pełni on raczej rodzaj bufora, choć na słuch mam wrażenie iż jest niewielkie. (1,5 x)

W każdym razie przy średnio efektywnych słuchawkach (pomijam taniutkie badziewie) wysterowany z wyjścia CD/DVD w zupełności wystarcza. Duża głośność jest już przy 1/3 rozkręconego potencjometru przed nim.

Ma dużą wydajność na wyjściu, ale jak wspomniał przedmówca nie lubi oporności 32 Ohm, min. to 50 Ohm.



Ważnym jest też oddzielne zasilanie czyli, np. 2 x 7815 do pierwszego i drugiego kanału.



I ważna uwaga! Polecam użycie tranów z serji BUZ10,11 firmy Fairchild!

Testowałem firmy Intersil i często dostępne ST. W przypdku tych pierszych, był mniej przyjemny charakter brzmienia, a u Intersila wypadło jeszcze słabiej i mniej czytelnie.

[Muzg]

Użycie BUZ10 we wzmacniaczy słuchawkowym to poroniony pomysł. Tranzystory MOS-FET mają to do siebie, że zaczynają pracować liniowo od 1/10 max prądu drenu, także prąd spoczynkowy musiałby mieć 2,3A!! Znacznie lepiej sprawdziły by się tu IRF610. Cały ten wzmacniacz nie jest dość ambitny. Projekt na poziomie 1 klasy technikum ;) Trochę dobrych źródeł prądowych i jakoś by to wyglądało.

[stefanB]

To jest taka politechniczna bieda wersja wzmaka Passa.

Potaniona i uproszczona poniżej granic rozsądku.



Pass w swoich konstrukcjach wyznaje zasadę, że "Wszystko powinno być zrobione maksymalnie prosto, ale nie prościej"

A tu jest niestety tylko prościej, bez specjalnego rozumienia filozofii autora.



W oryginale był właśnie IRF610.

Potencjał w przerobionym na słuchawkowca Bride of Zenie jest bardzo duży.

Potanić trudno, więc nie wychodzi zbyt tanio, ale warto zrobić , bo bo gra znakomicie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość stary bej]

Skoro temat został odświeżony, a zrobiłem tego słuchawkowca już dawno (z chwilą ukazania się jego schematu w miesięczniku), więc myślę że;



-naprawdę wart jest wykonania,

-proste, nie znaczy złe, czasami wręcz przeciwnie,

-problem z odprowadzaniem dużej ilości ciepła,

-dźwięk pierwszej klasy, bardzo szczegółowy, bas jędrny, sprężysty, nie lejący się jak smoła i chcący być za wszelką cenę w każdym momencie przekazu muzycznego.

Całe pasmo zdecydowanie wyrównane zarówno przy cichym jak i głośnym odsłuchu.

Przy dobrze "skrojonych" podzespołach, ciut innych niż na schemacie, można nawet nim napędzić kolumny 4 omowe (próbowałem z dobrym efektem).

Oczywiście wymaga to już wydajniejszego zasilania, jednak w typowej aplikacji słuchawki 32 omowe wysteruje bez problemu do poziomów, które albo nasze uszy nie wytrzymają lub słuchawki.



Aplikacja o tyleż prosta co i dająca wielką frajdę przy uruchamianiu i zabawie z doborem mosfetów, każdy typ wpływa na brzmienie, ale jak się już ustali własne preferencje, można zapomnieć o innych drogich i wypasionych head-ampach.



sb

[dino]

Tak się zastanawiam czy Pkrecz nie pracuje w relpolu (albo ma 1000szt. 12 v przekaźników na stoku).

Wytłumaczcie mi proszę po co opóźnione załączanie tranzystorze.

Jak ktoś ma sprawdzony układ pls o schemat i projekt PCB (OTL w wersji Pkrecza nadal wymaga pracy)

[dino]

IRF610 200V 1,5R 3,3A TO-220 (VE=1Stück) Technische Daten: 200V 1,5R 3,3A, Gehäuse: TO-220, Hersteller: International Rectifier, Funktion: HEXFET Power MOSFET (850317) 0,39 EUR (incl. 19% USt. zzgl. Versand)



A co tu jest drogiego - 40 eurocentów za trana?

[dino]

Czy schemat StefanB to jest to o co chodzi?

[stefanB]

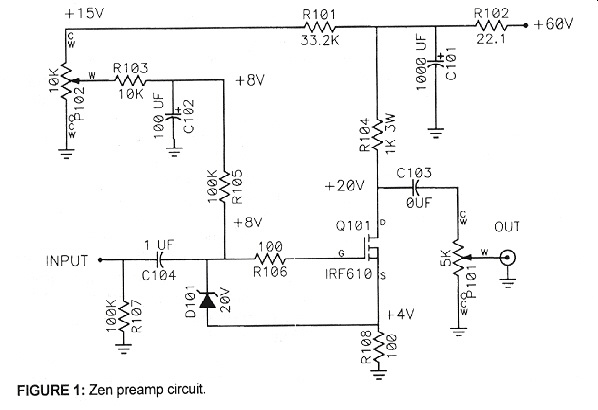

Nie, jest to schemat przedwzmacniacza liniowego służącego do zasilania końcówki Zen, która potrzebuje około 3V sygnału na wejściu. Ma bardzo duży poziom sygnału wyjściowego to pre.

Przerabiając wyjście (nawet korzystając ze schematu AVT)dostajemy dopiero cos do zasilania słuchawek.

o te 60V zasilania warto powalczyć,



IRF warto szukać international Rectifier. Pass robił badania i uznał, że IR grają najlepiej.

Kondensator wyjściowy należy zpypassować stałym raczej z 10uF, niż 1uF, a 1000uF nie zaszkodzi zwiększyć do 2200 i zastosować oba dobrej firmy. Kondensator wejściowy też stały

Tranzystor w zasilaczu ma zamiennik, ale nie pamiętam symbolu

[pkrecz]

>stefanB



Jaki jest cel bypassowania kondensatora wyjściowego (tego 1000uF) ?

[stefanB]

Kondensator wyjściowy jest kondensatorem sygnałowym i w pewnej części odpowiada za barwę i analityczność układu.

Bypass z dużego kondensatora stałego pozwala częściowo ominąć niedoskonałości elektrolitu, zwłaszcza tańszego typu kondensatora elektrolitycznego.

Klasyczna zasada bypassowania kondensatorów mówi o zastosowaniu konda stałego w proporcji 1:1000. Czyli ten 1uF jest zgodny ze sztuką, ale to bardziej tyczy kondensatorów w zasilaniu.

W sygnale warto jak największą część pasma "puścić" kondem stałym

[ALTON]

pkrecz bo przed nim masz 7,5V zasilania.

[pkrecz]

>ALTON

Chodzi mi połączenie małego kondensatora np. 1uF równolegle do wyjściowego 1000uF, a nie o zasadność zastosowania kondensatora wyjściowego (1000uF), który odetnie składową stałą zasilania, o czym doskonale wiem.

[pkrecz]

>stefanB

Na wyjściu użyłem Panasonic FM 1000uF. Z ciekawości zbypassowałem kondensatorkiem stałym 1uF i nie było żadnych różnic brzmieniowych. Stąd pojawiło się to pytanie :))) Dzięki za odpowiedź.

[Gość stary bej]

Na wyjściu dawałem 10000uF, ale był on połączony równolegle z tym 1uF końdziem, chciałem uzyskać jak najszersze pasmo.

[dino]

StefanB



Czy chodzi Ci o dodanie jeszcze 2 tranów czy ew pozostawienie 1 trana i praca nad kondensatorem wyjściowym.?

Właśnie te 60V mnie zaintrygowało bo wzamk będzie miał znakomita odpowiedz na impuls a o to warto powalczyć.

Btw co z impedancja wyjściową bo mam tylko słuchawki 600 ohm.



Ew czy ktoś pamięta link do słuchawkowca w klasie A gdzie było naćpane fetów na wyjściu?

[BB84]

Odświeżę trochę temat. Co należałoby zmienić w schemacie Bride of Zen aby słuchać przez słuchawki ? i co należy zmienić przy zasilaniu około 50VDC ?

[robsmok]

hmm to i dołącze do pytania

BB84



dzieki za pomoc

POZDRO

[robsmok]

a czy ktoś z forumowiczów

zmontował taki wzmak ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



WARTO ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[osimar]

Ja go zmontowałem. Gram na nim, aczkolwiek jest problem z przydźwiękiem. A raczej świerszczem. Masy poprowadzone prawidłowo. Na zasilaniu dałem 10 000 uF. Nie pomogło. Stabilizacja nie pomaga w pozbyciu się świerszcza. Pogarsza bezpośredniość. Może coś z płytką. Nie wiem.

Odnośnie dźwięku bardzo fajny, ciepły, ale analityczny. Wszystko słychać. Każde muśnięcie w struny. Ale ta szczegółowośc nie jest nachalna, przyjemna w odbiorze. Nie wiem jak to opisać, ale jakby wynikała z dużej przestrzenności, świetnym usytuowaniu instrumentów w przestrzeni, a nie z rozjaśnienia dżwięku

Napędza senki 555 i Beyerdynamic 770. Na 770 nie słychać świerszcza (200 ohm)

[bum1234]

Ja też mam tego zenka w wersji słuchawkowej. Brzmi tak jak napisałeś, Przy niskoomowych słuchawkach jest problem z przydźwiękiem. Używam go z HD600 = z nimi przydźwięk jest ledwosłyszalny. Bardzo sczegołowe, ale nie natarczywe brzmienie. Moim zdaniem lepszy od MF Cans v2.0,, którego też mam. Nie mam pętli masy, oba kanały zasilane z osobnych uzwojeń trafa, w filtrze 2x10000u na kanał.

Aha, źródło prądowe w konfiguracji jak w oryginalnym zenku, nie jak w Alephie (brzmienie nieznacznie lepsze)

[robsmok]

jakaś płytka wam nie została ?

też sobie zmontuje tego wzmaka :)

[bum1234]

Mój wzmacniacz jest na płytce uniwersalnej :)

[osimar]

Ja skorzystałem z projektu ze strony i zrobiłem sobie płytkę

[marusmk]

jakaś płytka wam nie została ?

też sobie zmontuje tego wzmaka :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
