Lampowe schematy, problemy, rozwiązania


pawcio
 Udostępnij

Rekomendowane odpowiedzi

musziałbym zedrzec folie z tego trafa a nie chce tego robic

zrobie motyw z obciążeniem

Kolego - po co chcesz to prostować? To naprawdę nie ma sensu. Jeżeli masz pojedyncze napięcie 6.3 V - zrób wirtualną masę i połącz w jednym punkcie ze wszystkimi masami. Jeżeli masz 2x3.15 robisz to samo tylko bez rezystorów. Robiłem to wielokrotnie i nigdy nie brumiło. Jeżeli chcesz jednak stabilizować to musisz wiedzieć, że w płynie tam dość duży prąd dla lampy 6n6p to 750mA na lampę - czyli 1,5A na dwie. Ten stabilizator tego nie pociągnie - max prąd płynący przez niego to 1A, no chyba że każda lampa osobno. Poza tym, i tak napięcie za niskie. powinno być około 9V.



pozdrawiam.

T.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Witam.



Podczas włączania i wyłączania wzmacniacza lampowego yaqin mc-100b mam taki stuk w głośnikach. Czy da się go jakoś wyeliminować?



Wiem że do włącznika dochodzą tylko dwa kable i są one zwierane, da się tam wlutować jakiś kondensator żeby jak najbardziej ograniczyć a najlepiej całkiem zlikwidować?





pozdrawiam.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Dominion,

to związane jest zapewne z brakiem odcięcia uzwojeń wtórnych transformatorów głosnikowych przy załączaniu napiecia anodowego na lampy mocy, podejrzewam ze jest tam odrazu startujący zasilacz anodowy z prostownikiem krzemowym. Zlikwidować to można aplikując układ opóźnionego ząłączania wyjść głośnikowych, lub "miękki start" napięcia anodowego, lecz ta druga opcja jest bardzoej skomplikowana.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Matthew
Odnośnik do komentarza
Udostępnij na innych stronach

Wydaje mi się, choć nie jestem 100% pewny, że stuku nie powinno być (u mnie nigdy nie było), kiedy w zasilaczu jest dławik.



Robi się taki "miękki start" dzięki niemu.



Można wiedzieć co to za dławik? Rozumiem, że potrzebowałbym dwóch takich na każde z traf zasilających?



Chciałbym podkreślić, że pojedyńczy stuk mam przy wciśnieciu włącznika power jak i wyłączeniu wzmaka. Sprzęt ma układ opóźnionego załączania napięcia anodowego ok 90 sekund ale wtedy nie mam razem z przekaźnikami żadnego stuku.

Przekaźniki przy terminalach głośnikowych nie wyglądają dla mnie zbyt fachowo.



Dominion,

... "miękki start" napięcia anodowego, lecz ta druga opcja jest bardzoej skomplikowana.



Można więcej informacji na ten temat; czy warto się w to bawić.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
Gość Father_PiO

(Konto usunięte)

Można wiedzieć co to za dławik? Rozumiem, że potrzebowałbym dwóch takich na każde z traf zasilających?



Chodziło mi o normalny dławik w zasilaczu, do filtracji napięcia anodowego w układzie CLC. W żadnym tego typu zasilaczu nie miałem nigdy stuku.



Przekaźniki przy terminalach głośnikowych nie wyglądają dla mnie zbyt fachowo.



Przekaźniki przy terminalach w lampie mogą być niebezpieczne.



Panowie nie działą mi mój 'super' zasilacz, nie mam pradu na zenerkach i daje 150v czyli tyle co wyprostowane, oc robic?



A tranzystor cały?

Odnośnik do komentarza
Udostępnij na innych stronach

Wyświetl postUżytkownik PJT dnia 28.08.2013 - 11:02 napisał

Panowie nie działą mi mój 'super' zasilacz, nie mam pradu na zenerkach i daje 150v czyli tyle co wyprostowane, oc robic?



A tranzystor cały?



tranzystor działa, ale montaz byl na płytce prototypowej i moze coś pomyliłem, jakiś pomysł co?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

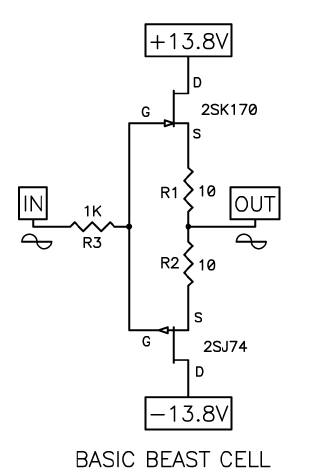

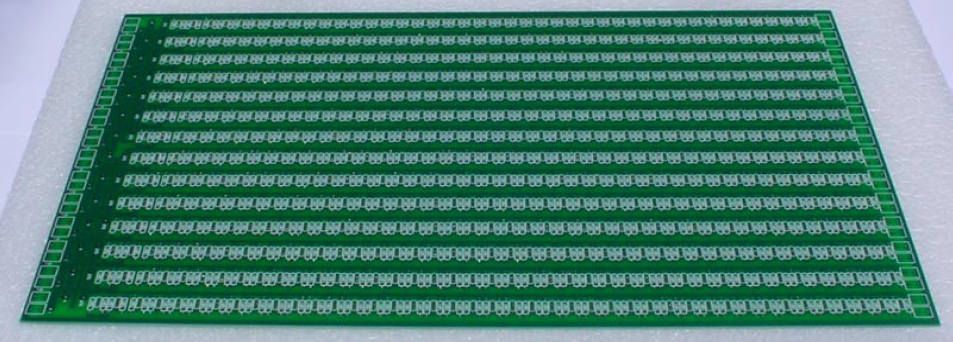

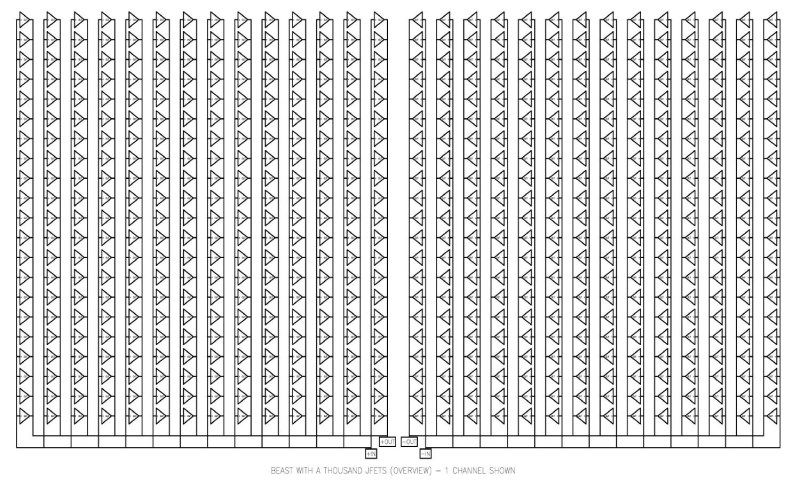

Nelson Pass Bestia ... Czy ktoś z nas tutaj w Polsce już może zbudował wzmacniacz mocy "Bestia" -

- na dwóch tysiącach trzystu pięćdziesięciu dwóch sztukach tranzystorów typu J-FET: 2sk170 / 2SJ74 ?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )




Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez zjj_wwa
Odnośnik do komentarza
Udostępnij na innych stronach

ZZJ,



Nelson Pass Bestia ... Czy ktoś z nas tutaj w Polsce już może zbudował wzmacniacz mocy "Bestia" -

- na dwóch tysiącach trzystu pięćdziesięciu dwóch sztukach tranzystorów typu J-FET: 2sk170 / 2SJ74 ?



Policz ile by to kosztowało, rozumiem że to sa dobrane trany z kilkunastu tysięcy pewnie..

Walczyłem z 2sk170 i dobranie 10szt to ze 100...



+2x tyle rezystorów ;) powiedzmy po 50gr bo to Dale..

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Matthew
Odnośnik do komentarza
Udostępnij na innych stronach

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Uprzejma prośba do kolegów o Waszą opinię w zakresie możliwości osiągnięcia punktu x= 45dB, a nawet x=50dB, na wykresie Baxandall'a - patrz rysunek 14. Czy to jest w ogóle możliwe ? Czy komuś się to już udało ?



Policz ile by to kosztowało,

Ok, więc ten projekt idzie w odstawkę ...

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Szanowni, zamierzam przerobić mojego sędziwego Williamsona. Rezystor to będzie rezystor mocy, zapewne około 0,56 ohma, 10 Watów. (grafitowy lub ceramik). Uprzejma prośba o Wasze opinie, analizy, czy to zadziała i czy nie wyleci w powietrze ...



aha, w tym układzie wyżej to na wyjściu transformatora głośnikowego byłby ABSOLUTNIE KONIECZNY Zobel Network o wartościach R=18 ohmów, 1 Watt, oraz C=22nF.

Natomiast ten rezystor sprzężenia transkonduktancyjnego to chyba trzeba będzie empirycznie dobierać ?

Czy dobrze kombinuję, że on powinien wynosić około 1/16 wartości rezystora, który pierwotnie był w pętli sprzężenia ?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez zjj_wwa
Odnośnik do komentarza
Udostępnij na innych stronach

Czy dobrze kombinuję, że impedancja wyjściowa takiego wzmacniacza będzie nieco mniejsza od nieskończoności, a damping factor równy prawie zero ? Jak to dokładnie policzyć ? Ciekawe, czy dałoby się z tego konceptu jakiegoś wysokoimpedancyjnego OTL'a wykombinować ...

{edit} ....

Patrzę na OTL'a ... i już się boję, ... bo mam pomysł. Da się. Chyba. W zasadzie dokładnie podobny myk. A ino musiałbym jedną kwestię ze świętej pamięci Panem Futterman'em skonsultować, w zakresie tego jego pochrzanionego 'uziemiania' inwertera fazy. Czy inwerter fazy uziemiać do czubka głośnika, czy raczej do tego rezystora ? Jeśli to ma być OTL transkonduktancyjny, to chyba raczej do rezystora, tak ?



Zresztą lampy to i tak ponoć wysoko-impedancyjne raczej są, nieprawdaż ? O wiele im bliżej do nieskończoności z tym ich Ra jak do zera.



Ojcze PIO, ... czy dobrze kombinuję z Transkonduktancyjnym Odwróconym Futtermanem ?

\

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez zjj_wwa
Odnośnik do komentarza
Udostępnij na innych stronach

czy dobrze kombinuję z Transkonduktancyjnym Odwróconym Futtermanem ?

Tutaj jednak poprawka będzie (bo źle kombinowałem): Futtermanowski odwracacz fazy będzie uziemiony nie na rezystorze, lecz jednak na szczycie głośnika (tzn. na dodatnim zacisku głośnika). Natomiast pętla globalnego sprzężenia zwrotnego będzie pobierała sygnał zwrotny z rezystora który jest POD głośnikiem. Tak będzie ok. Odwracacz fazy musi być uziemiony na dodatnim zasisku obciążenia, gdyż tylko to gwarantuje, że obie lampy będą się równo bujać. Ale to nie ma nic przecież wspólnego z pętlą ujemnego sprzężenia zwrotnego.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
  • 3 tygodnie później...

Tak, lampy tego samego typu i od tego samego producenta możesz łączyć szeregowo.

Będzie płynął wtedy oczywiście dokładnie taki sam prąd przez oba żarniki. Zasilasz to napięciem dwukrotnie wyższym jak pojedynczą lampę.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
Gość Father_PiO

(Konto usunięte)

Tyle teoria.



Natomiast praktyka mówi, że są lampy przeznaczone do żarzenia szeregowego (np. europejska seria P) oraz równoległego (europejska seria E). Próba połączenia szeregowego lamp serii E może się skończyć wyraźnie nierównym podziałem mocy żarzenia, przez co jedna lampa będzie permanentnie niedogrzana, a druga przegrzana. Dotyczy to w szczególności lamp sowieckich, które potrafią mieć duże rozrzuty rezystancji żarników.



Jaki z tego morał? Lampy serii E należy dobrać pod kątem równych rezystancji żarników (oczywiście rozgrzanych, a nie zimnych).

Odnośnik do komentarza
Udostępnij na innych stronach
Gość Father_PiO

(Konto usunięte)

to nie apteka



Jak lampy po 5 zeta, to się nie ma co napinać, ale jak to Telefunken CCa, to ja bym wolał nie niszczyć ich bezsensownie.



A 6n6p? miałem nierówny rozkład napięć



6N6P, lampami sowieckimi będąc, są jednymi z bardziej nierównymi rezystancjami grzejników.

Odnośnik do komentarza
Udostępnij na innych stronach

6n6p - a przy okazji jedne z najbardziej gniotsja, nie łamiotsja .... sądzę, że jeśli to jest nierówność typu 6,2V versus 6,3V ... to możesz spokojnie przymrużyć na to oko. One i tak po zbóju rozgrzane będą. W końcu to jest 3/4 Ampera, co tam pędzisz.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

co myslicie o tej płytce ?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
